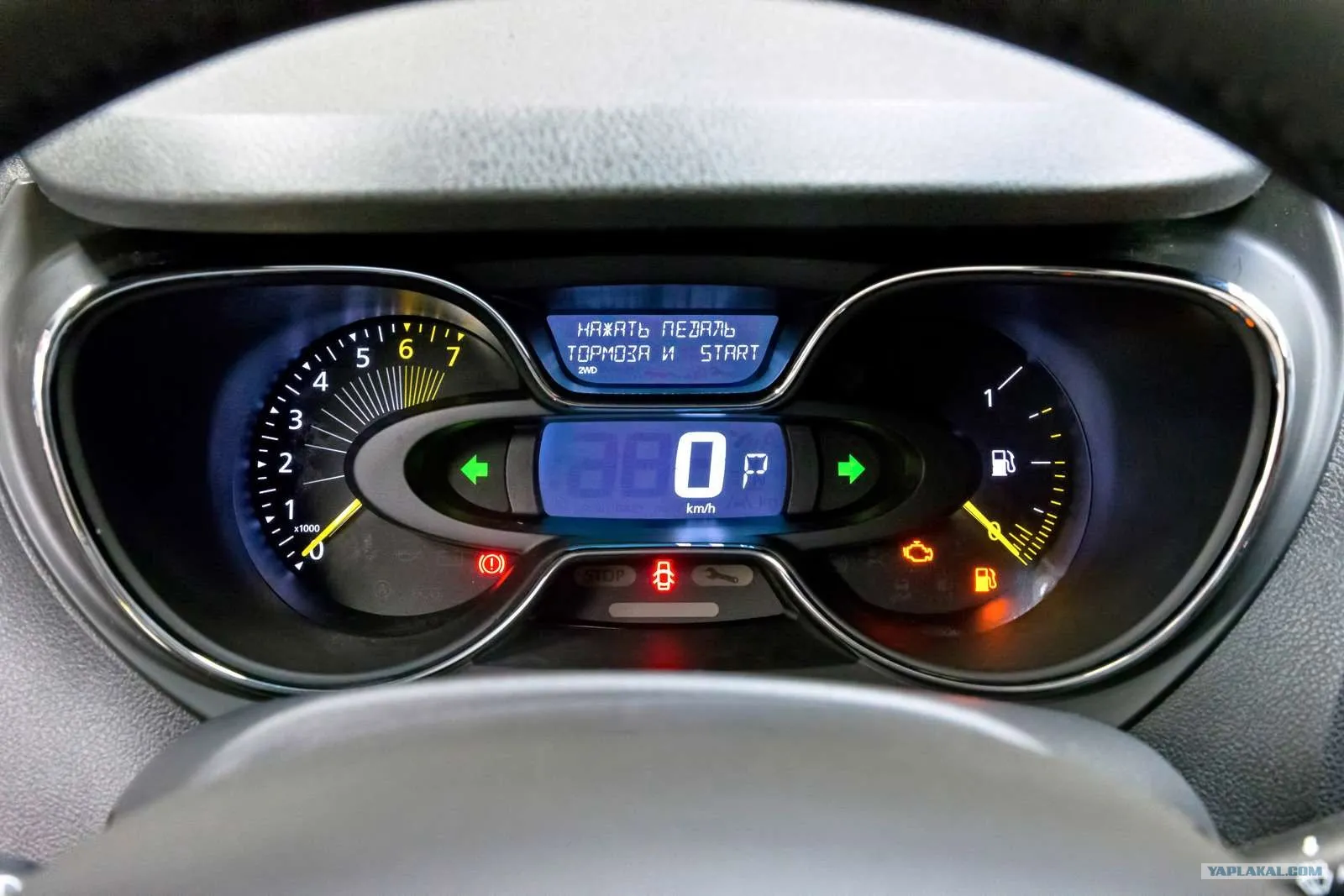

В данной статье вы найдете расшифровку символов на панели управления первого поколения Renault Kaptur. Сначала вы увидите схему приборной панели, после чего будет представлена таблица с данными по пиктограммам. Также включен список индикаторов и объяснение функционирования бортового компьютера Renault Kaptur, модели выпущенные с 2016 по 2022 год.

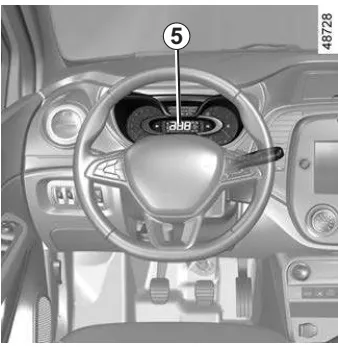

Значки на панели Каптюр 1
| Иконки на панели управления Renault Kaptur 2016-2022 |
Индикатор сбоя в тормозной системе
Лампочка активируется при включении зажигания или запуске мотора и тушится через пару секунд. Если во время торможения она загорается вместе с индикатором
и сопровождается звуковым сигналом, это сигнализирует о низком уровне тормозной жидкости либо о неисправностями тормозной системы. Остановитесь немедленно, когда это будет безопасно, и свяжитесь с авторизованным дилером производителя.
Красный индикатор экстренной остановки
Индикатор загорается при старте зажигания и уходит при запуске двигателя. Эта лампочка может загореться вместе с другими индикаторами и при этом звучит звуковой сигнал.
В случае активации этого индикатора в целях вашей безопасности вы должны остановить автомобиль сразу же, как это станет возможным на дороге. Выключите двигатель и не пытайтесь его перезапустить.
Немедленно свяжитесь с официальными представителями производителя.
Оранжевый предупредительный индикатор
Эта лампа активируется при запуске зажигания и выключается после старта мотора. Она может зажигаться одновременно с другими индикаторами на приборной панели.
Если этот индикатор включается, необходимо как можно скорее обратиться в сервисный центр производителя, соблюдая осторожность на дороге. Игнорирование этого предупреждения может привести к повреждению автомобиля.
Индикатор температуры охлаждающей жидкости
Индикатор загорается синим цветом при запуске зажигания или двигателя.
Если лампочка становится красной, вам необходимо остановиться и оставить двигатель на холостом ходу на одну-две минуты.
Температура должна снизиться, и индикатор либо погаснет, либо снова станет синим. Если этого не происходит, сразу же заглушите мотор, дайте ему остыть и проверьте уровень охлаждающей жидкости.
Запуск двигателя при отсутствии охлаждающей жидкости строго запрещен — это может привести к его поломке. Даже незначительный перегрев при наличии жидкости может вызвать серьезные повреждения. Свяжитесь с авторизованным дилером производителя.
Индикатор нажатия на тормоза
Эта лампочка загорается в случаях, когда требуется нажатие на тормоза.
Индикатор низкого уровня жидкости омывателя стекол
Этот индикатор включается при недостаточном уровне жидкости в бачке омывателя лобового стекла.
Заправьте жидкость как можно скорее.
Индикатор режима экономии ECO
Включается при активации режима ECO.
Индикатор давления масла в двигателе
Лампа активируется при включении зажигания и выключается через несколько секунд. Если индикатор загорается во время движения одновременно с индикатором
и звучит сигнал, немедленно остановитесь и выключите зажигание.Проверьте уровень масла (посмотрите раздел «Уровень масла в двигателе: общие сведения» в главе 4). Если уровень или давление масла в системе смазки низкое, запуск двигателя недопустим, так как это вызовет серьезные повреждения. Свяжитесь с официальным дилером производителя.
Индикатор подушки безопасности
Активируется при старте зажигания и отключается через несколько секунд. Если этот индикатор не загорается при включении зажигания, включается при работающем двигателе или мигает, это указывает на неисправность системы. Необходимо срочно обратиться в сервисный центр производителя.
Индикатор минимума топлива в баке
Загорается оранжевым при активации зажигания или при запуске двигателя (в зависимости от комплектации), затем выключается через несколько секунд или остается включенным белым. Если он загорается оранжевым во время движения и сопровождается звуковым сигналом, вам следует заправить бак как можно скорее. Топлива хватит на максиму 50 км.
Индикатор неисправности антиблокировочной системы (ABS)
Лампочка включается при включении зажигания и выключается через несколько секунд. Если индикатор не исчезает после активации зажигания или загорается во время движения, это свидетельствует о проблемах с ABS. В таком случае торможение будет происходить без участия ABS. Срочно обратитесь в сервисный центр производителя.
Индикатор переключения передач
Индикаторы загораются, чтобы рекомендовать переход на более высокую (стрелка вверх) или более низкую (стрелка вниз) передачи.
Индикатор заряда аккумулятора
Лампочка включается при старте зажигания или при запуске двигателя и выключается через несколько секунд.
Если она свечется во время движения вместе с индикатором
и звучит звуковой сигнал, это может указывать на аномальные токи в цепи питания. Остановитесь и сообщите об этом официальному дилеру производителя.
Индикатор системы стабилизации (ESC) и противобуксовочной системы
Лампа включается при старте зажигания и выключается через несколько секунд. Эту лампу могут вызвать различные факторы: смотрите раздел «Система стабилизации ESC с контролем управляемости в поворотах и противобуксовочной системой» в главе 2.
Индикатор отключения ESC
Активируется при деактивации системы стабилизации.
Индикатор открытых дверей
В зависимости от автомобиля, этот индикатор может также срабатывать при открытии других дверей.
Если при остановленном автомобиле какая-либо дверь открыта или не полностью закрыта, этот индикатор загорится.
При достижении скорости около 20 км/ч включится индикатор и прозвучит звуковой сигнал.
Особенность
В зависимости от комплектации, дополнительное оборудование (например, радио и т. д.) может выключаться при выключении двигателя, при открытии дверей водителя или при блокировке дверей.
Индикаторы системы регулирования скорости
Смотрите раздел «Система контроля (регулятор) скорости» в главе 2.
Индикатор ограничителя скорости
Смотрите раздел «Система ограничения (ограничитель) скорости» в главе 2.
Индикатор ждущего режима двигателя
Данный индикатор сообщает о невозможности перехода двигателя в спящий режим.
Индикатор включения габаритных огней
Индикатор дальнего света фар
Индикатор ближнего света фар
Индикатор включения противотуманных фонарей
Индикатор включения задних противотуманных фонарей
Индикатор включения указателя поворота налево
Индикатор включения указателя поворота направо
Индикатор системы контроля выбросов
На автомобилях с соответствующей модификацией лампа включается при запуске двигателя и, в зависимости от конфигурации, может оставаться включенной при выключении зажигания, если двигатель в режиме ожидания (см. информацию в разделе «Функция Stop and Start» в главе 2), затем она отключается.
– Если индикатор горит постоянно, срочно обратитесь в сервисный центр производителя.
– Если индикатор мигает, снизьте обороты коленчатого вала двигателя, пока мигание не прекратится.
Обратитесь к официальному дилеру как можно скорее. Смотрите раздел «Рекомендации по обслуживанию и контролю выбросов отработанных газов» в главе 2.
Индикатор адаптивного усилителя рулевого управления
Лампа загорается при старте зажигания или запуске двигателя и гаснет через несколько секунд.
Она может также активироваться при возникновении проблем с аккумулятором: см. раздел «Рулевое управление, усилитель рулевого управления» в главе 1.
Если индикатор загорелся во время движения наряду с сигнальной лампой
, это указывает на неисправность системы. Обратитесь в сервисный центр производителя.
Индикатор системы полного привода
Режим 4WD Lock
Для активации этого режима переведите переключатель 1 в положение 4WD Lock. Затем верните переключатель в положение AUTO. На панели загорается информация об этом режиме.
Принцип работы
В режиме 4WD Lock крутящий момент равномерно распределяется между передними и задними колесами для оптимальной проходимости в условиях бездорожья. Этот режим следует использовать только вне обычных дорог (например, в грязи, на крутых склонах, в песке).
Чтобы отключить режим, верните переключатель 1 в положение 4WD Lock. Индикатор на приборной панели погаснет. При остановке двигателя режим 4WD Lock остается включенным в течение одной минуты.
По истечении этой минуты система автоматически переходит в режим 2WD или AUTO в зависимости от установленного положения переключателя.
Обратите внимание: при скорости более 60 км/ч в режиме «4WD Lock» система автоматически переключается на режим «AUTO». Индикатор гаснет.
Если колеса проскальзывают, существует риск перегрева механизма. В случае этого:
– сначала индикатор начинает мигать.
Режим 4WD Lock остается активным, однако рекомендуем остановиться и дать системе остыть (до прекращения мигания лампы);
– если пробуксовка продолжается, система автоматически переключается на режим 2WD, чтобы защитить механическую часть. Индикатор 2WD начинает мигать. В этом случае необходимо как можно скорее выбрать другой режим и остановиться, позволяя системе остыть.
Индикатор привод на одном валу
Индикатор включения ручного тормоза
Если вы начнете движение с не до конца выключенным ручным тормозом, на приборной панели загорится красная лампочка.
Система контроля давления в шинах
Эта система отслеживает падение давления в одной из шин, сопоставляя скорость колес во время движения. Индикатор продолжает гореть, и в зависимости от уровня комплектации автомобиля может появиться сообщение «Накачайте шины и инициализируйте систему», предупреждающее о недостаточном давлении или повреждении шины.
См. информацию в разделе «Система обеспечения безопасности детей: отключение и включение подушки безопасности переднего пассажира» в главе 1.
Индикатор отключенной подушки безопасности пассажира
См. инструкцию в разделе «Система обеспечения безопасности детей: отключение и включение подушки безопасности переднего пассажира» в главе 1.
Индикатор незастегнутого ремня безопасности водителя и, в зависимости от комплектации, пассажира
Этот индикатор загорится при активации зажигания. Если же ремень безопасности водителя или переднего пассажира (если сиденье занято) не пристегнут, лампочка начнет мигать при достижении скорости около 20 км/ч и прозвучит предупредительный сигнал в течение примерно 2 минут. Замечание: если на подушке сиденья пассажира лежит тяжелый предмет, также может включиться этот индикатор.

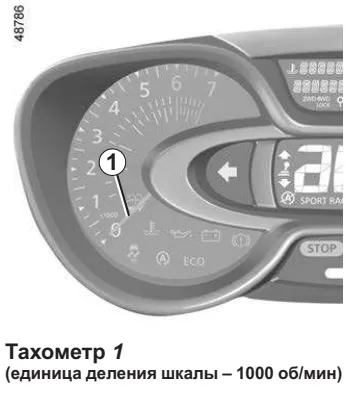

Указатели
 |
 Индикатор стиля вождения 3 Световой сигнал о низком уровне масла в двигателе Если уровень масла в двигателе оказывается ниже нормы при запуске, на дисплее 2 активируется сигнальная лампа. 4.4. |

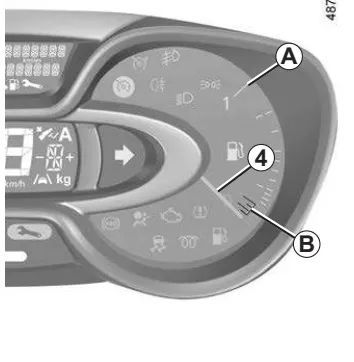

 Индикатор уровня топлива 4 Зона A: указывает на полный бак. Зона B: сигнализирует о снижении уровня топлива до критически низкого, при этом загорается лампа низкого уровня топлива. Необходимо немедленно заправить tank. |
 Спидометр 5 |
| Материалы из руководства по эксплуатации Renault Kaptur 1 |

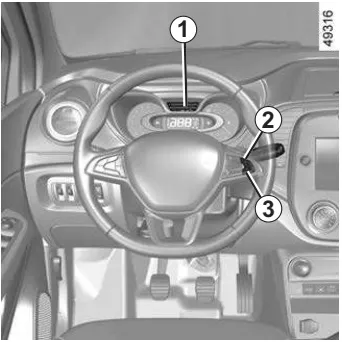

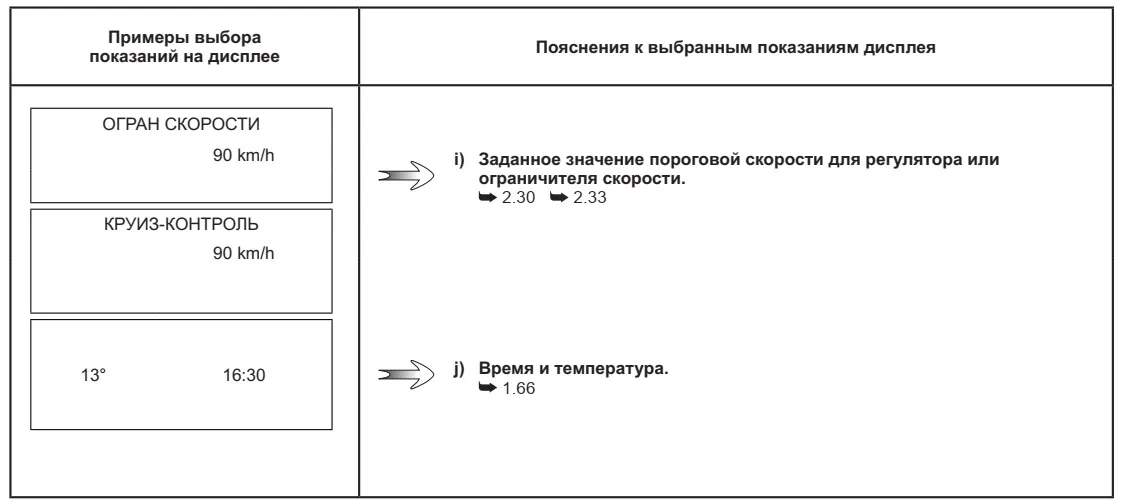

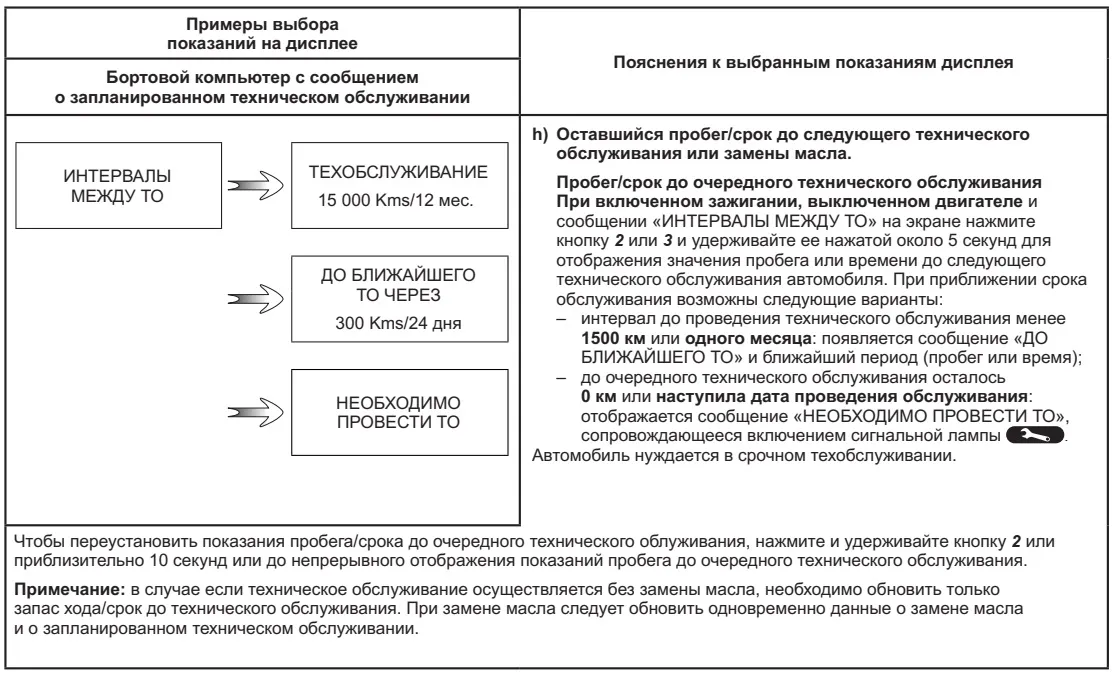

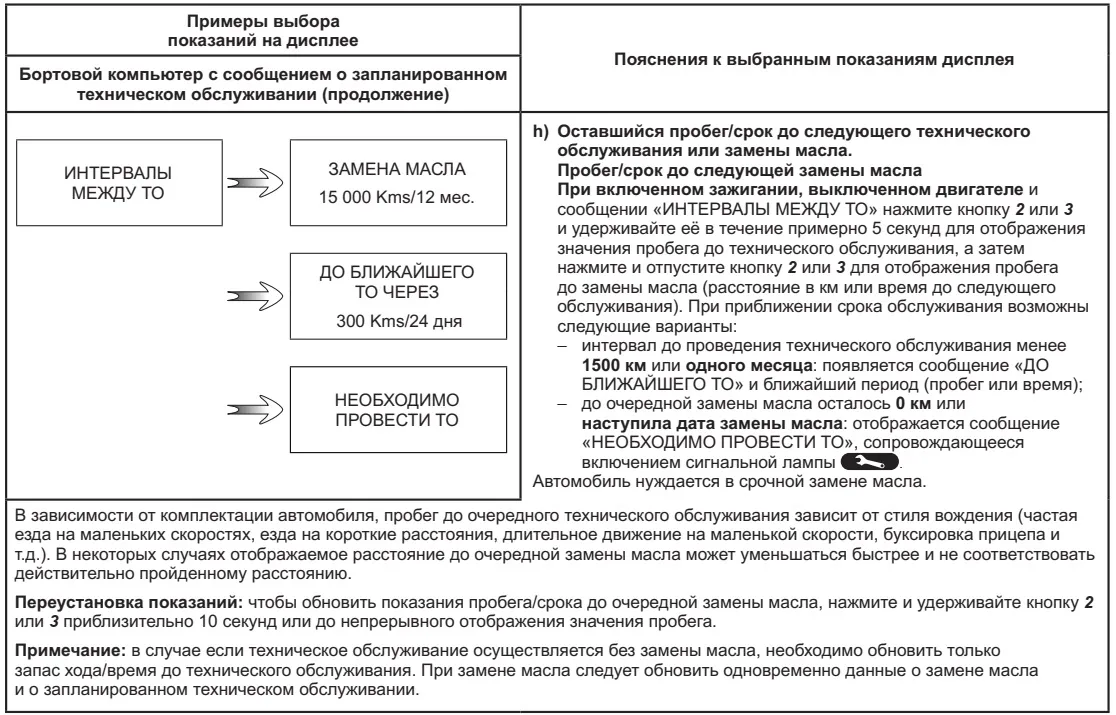

Бортовой компьютер

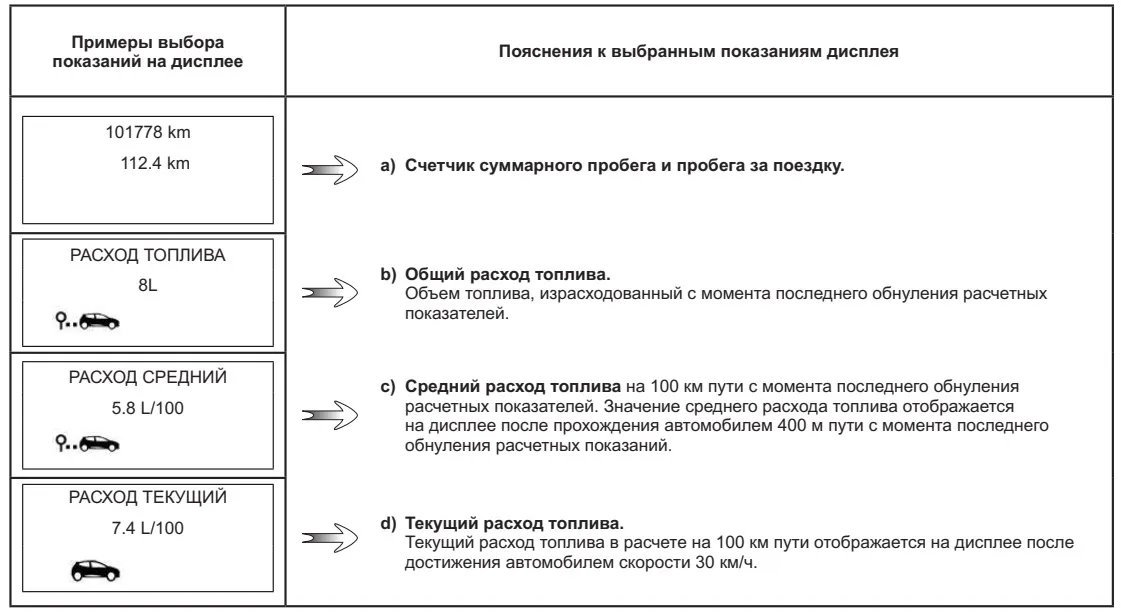

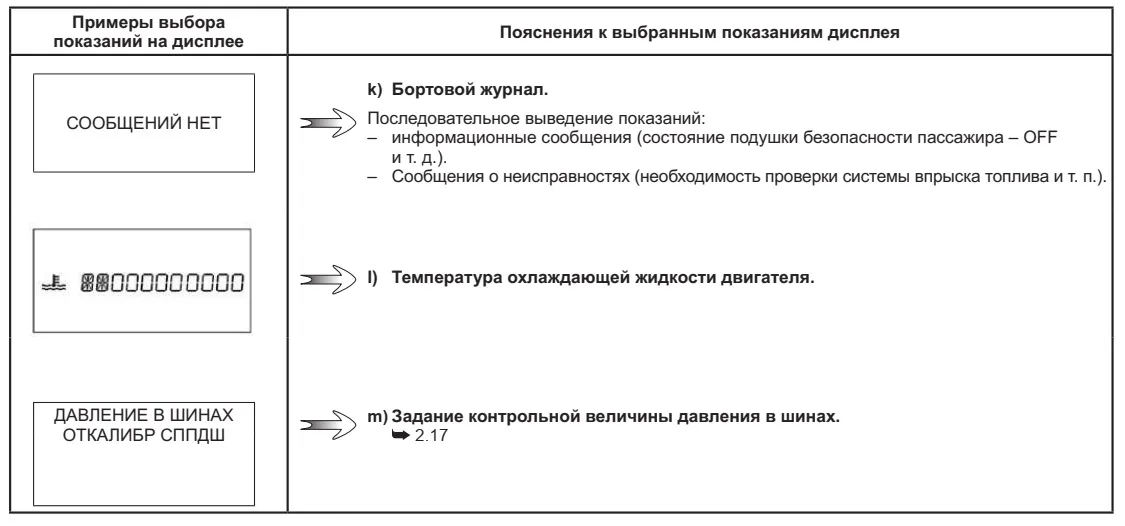

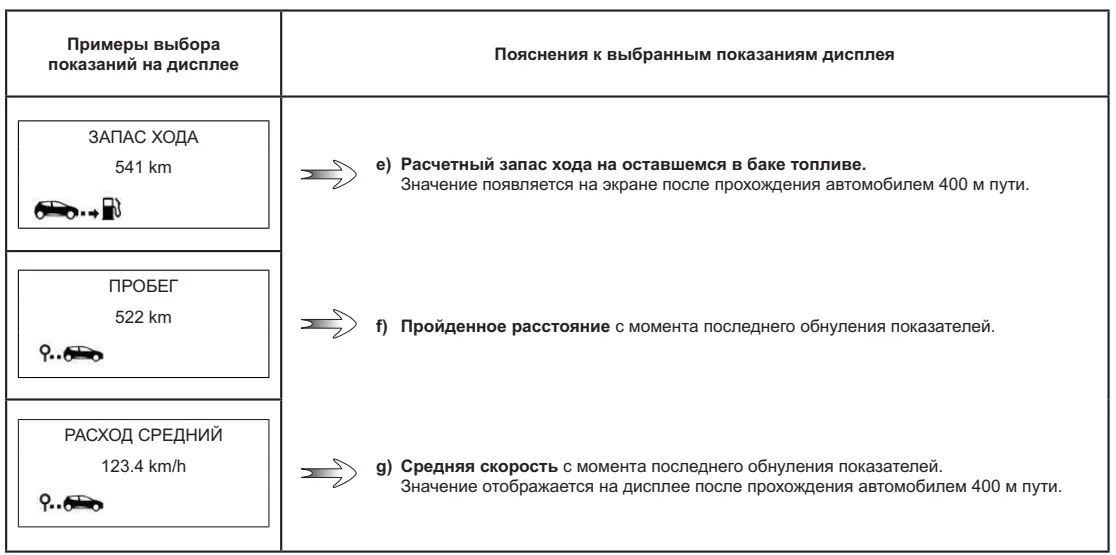

 Бортовой компьютер и система уведомлений 1 В зависимости от комплектации автомобиля отображает следующие данные: – пройденный путь автомобиля; – информация о текущей поездке; – уведомления; – сигналы о неисправностях (вместе с активацией сигнальной лампы )— предупреждающие сигналы (также с активацией лампы )Подробности о перечисленных функциях изложены ниже. |
| Кнопки выбора данных 2 или 3 Вы можете пролистывать следующую информацию, нажимая на кнопки: вверх (кнопка 2) или вниз (кнопка 3). Данные могут варьироваться в зависимости от конфигурации автомобиля и региона: a) общий пробег и пробег за одну поездку; b) общее количество использованного топлива; c) средний расход топлива (на 100 км); d) текущий расход топлива; e) запас хода на оставшемся топливе; f) расстояние; g) средняя скорость; h) показания по техническому обслуживанию: – счетчик сроков ТО; – счетчик сроков замены масла; i) предельное значение для ограничителя/регулятора скорости; j) текущее время и температура; k) бортовой журнал – последовательные уведомления и сообщения о неисправностях; l) температура охлаждающей жидкости; m) установленное давление в шинах. |
| Сброс счетчика пробега поездки Чтобы обнулить показания «счетчика пробега поездки», нажмите и удерживайте кнопку 2 или 3 до обнуления данных. |
| Сброс данных о поездке (кнопка сброса) Для сброса показаний одного из параметров поездки, активируйте его и удерживайте кнопку 2 или 3, пока информация не обнулится. |
| Пояснение некоторых показателей на экране после их сброса Чем дальше вы проедете после последнего сброса, тем более точными будут показатель средней скорости, расход топлива и запас хода. Средний расход может уменьшаться, если: – машина завершает разгон; – температура двигателя достигла нормы (а сброс производился на холодном двигателе); – вы выехали за город и движетесь с постоянной скоростью в потоковом движении. |
| Автоматический сброс данных о поездке При заполнении памяти одного из накопителей происходит автоматический сброс. |

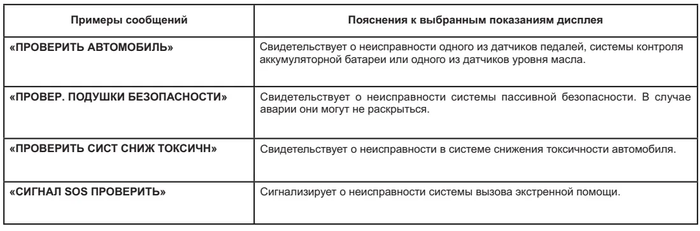

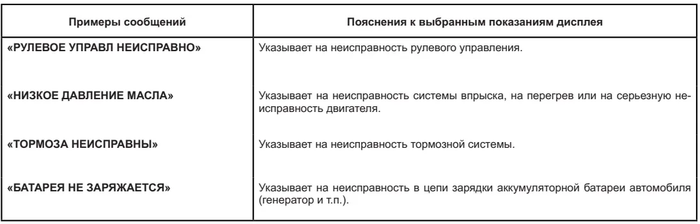

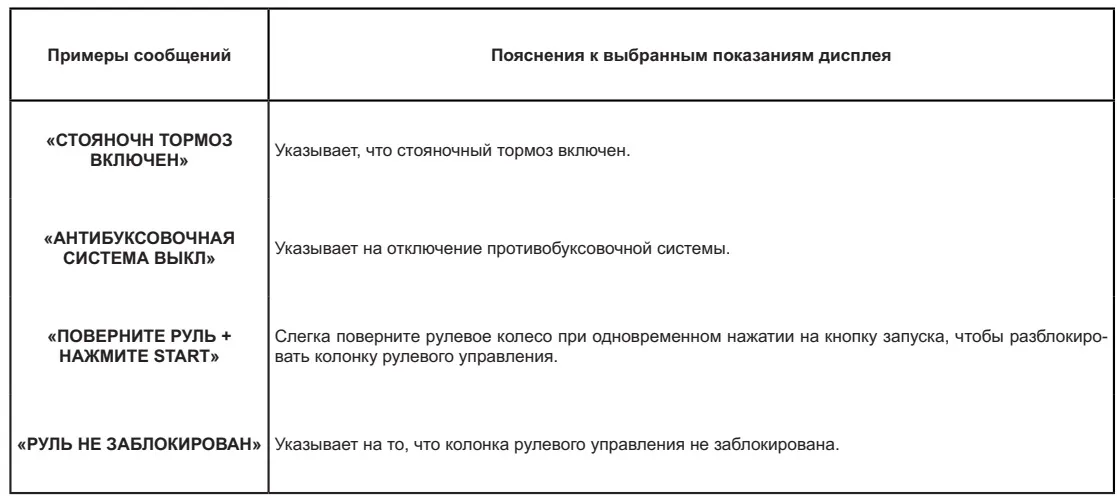

| Отображение нижеуказанной информации на панели приборов ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И РЕГИОНА ПРОДАЖИ. |
 |
| При возникновении сигнала вместе с лампой на панели, вам рекомендуется незамедлительно обратиться к официальному дилеру, следуя безопасным мерам. Игнорирование этого совета может привести к повреждению автомобиля. Эти сигналы могут быть отключены нажатием на кнопку выбора данных, либо они гаснут через несколько секунд и записываются в бортовой журнал. Лампа останется включенной. В следующих разделах представлены примеры уведомлений о неисправностях. |
| Если на приборной панели одновременно загорается лампочка , вам необходимо немедленно остановить автомобиль, как только это станет возможным из-за дорожных условий. Остановите двигатель и не пытайтесь его запускать. Обратитесь к авторизованному дилеру. В последующих разделах приведены примеры предупреждений. Обратите внимание, что уведомления могут отображаться по очереди или изменяться, если их несколько, и сопровождаться звуковыми сигналами.  |
| Материалы из руководства по эксплуатации Renault Kaptur 1 |
Если информация была полезной, не стесняйтесь оставить комментарий. Если же она показалась бесполезной или некорректной, обязательно сообщите об этом.
