В данном материале вы найдете расшифровку символов, расположенных на приборной панели Nissan Murano Z52 моделей 2016-2022 годов. Информация о значении этих пиктограмм была извлечена из руководства пользователя для Murano 52.
Значки на панели приборов

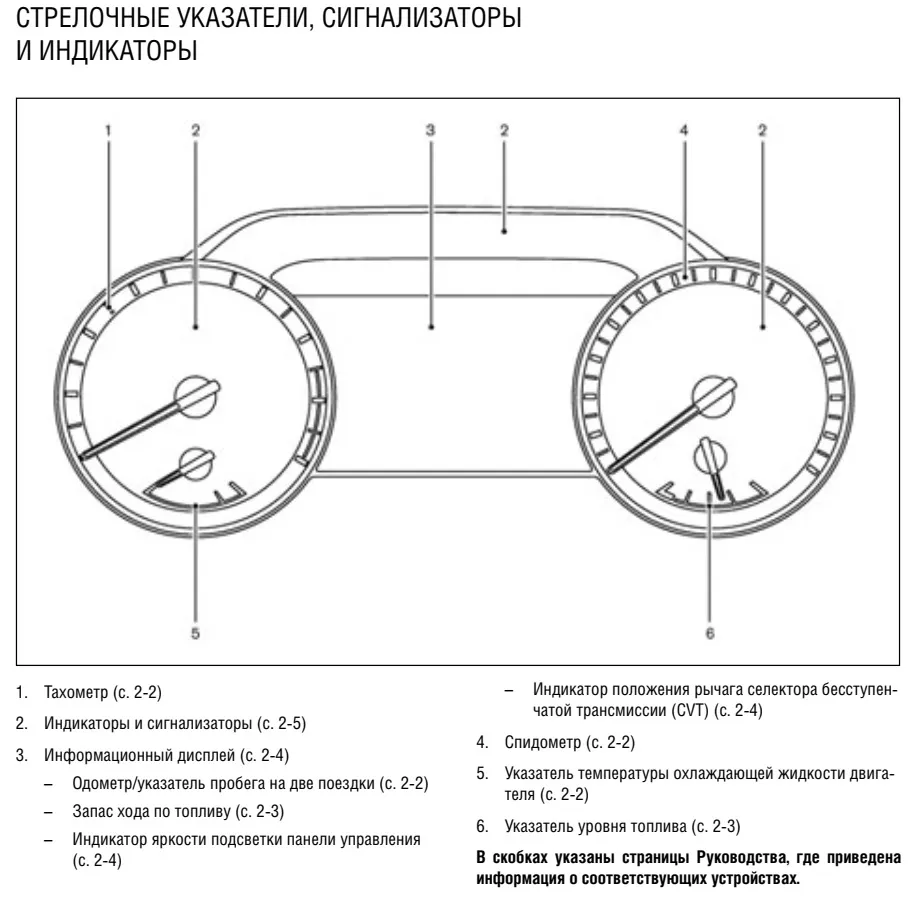

Схема приборной панели

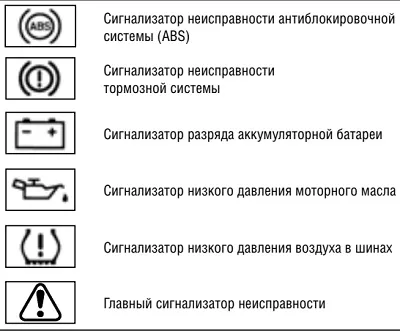

Краткий обзор символов на щитке приборов Murano Z52 представлен ниже. Для более детального изучения, обратите внимание на таблицу с расшифровкой.
| Иконки на приборной панели Nissan Murano Z52 2016-2022 |
 Автомобиль также оборудован расшифровкой звуковых сигналов. |
| СВЕТОВЫЕ СИГНАЛЫ |
 Индикатор неисправности системы ABS После того как ключ зажигания переведен в положение «ON», загорится индикатор неисправности антиблокировочной системы (ABS), который затем погаснет через несколько секунд. Это свидетельствует о том, что система функционирует нормально. В случае, если индикатор продолжает гореть при работающем двигателе или во время движения, есть вероятность неисправности ABS. Рекомендуется в срочном порядке обратиться в сервисный центр официального дилера NISSAN для диагностики системы. В случае неисправности антиблокировочная система отключается, но тормозная система все равно будет работать, хотя предотвратить блокировку колес при торможении она уже не сможет (подробнее в разделе «Тормозная система» главы 5 «Запуск двигателя и управление автомобилем»). |
 Индикатор неисправности тормозной системы ОПАСНОСТЬ • Если уровень тормозной жидкости в резервуаре главного тормозного цилиндра ниже предела, не следует продолжать эксплуатацию автомобиля до проведения диагностики на сервисном центре официального дилера NISSAN. • Даже если вы считаете, что дальнейшее движение безопасно, авто следует перевезти на эвакуаторе, так как управление транспортным средством в данном состоянии может быть опасным. • При остановленном двигателе и/или низком уровне тормозной жидкости усилие на педали тормоза увеличится, что приведет к удлинению тормозного пути. Этот индикатор касается рабочей тормозной системы и стояночного тормоза. Индикатор тормозной системы светится при активном стояночном тормозе, низком уровне тормозной жидкости или неисправности ABS. Индикатор активации стояночного тормоза включается при переводе ключа зажигания в положение ON. После запуска двигателя и отключения стояночного тормоза он гаснет. Индикатор низкого уровня тормозной жидкости Индикатор неисправности системы ABS |
 Индикатор разряда аккумулятора Данный индикатор активируется при переводе ключа зажигания в положение ON. После того, как двигатель запущен, индикатор тухнет, что свидетельствует о корректной работе системы зарядки аккумулятора. Если индикатор горит во время ходовой эксплуатации, это может указывать на неисправность системы зарядки и необходимость её ремонта. В таком случае следует остановиться, соблюдая ПДД, заглушить мотор и проверить состояние ремня генератора. Если ремень не натянут должным образом, поврежден или отсутствует, необходим ремонт (см. раздел «Ремни навесного оборудования» главы 8 «Техническое обслуживание и работы, выполняемые владельцем»). Если ремень в порядке, но индикатор продолжает гореть, проверьте систему зарядки на сервисной станции NISSAN. ВНИМАНИЕ Продолжать движение с ненадлежащим состоянием ремня генератора строго запрещено. |
 Индикатор низкого давления масла Данный индикатор загорится при переводе выключателя зажигания в положение ON. После запуска двигателя индикатор должен отключиться, что означает исправность датчиков давления масла. Если индикатор горит или мигает во время работы двигателя, это может означать слишком низкое давление масла в системе, что требует немедленной остановки автомобиля с последующим обращением в сервисный центр NISSAN. ВНИМАНИЕ • Если двигатель работает с включенным индикатором низкого давления масла, это может привести к его повреждению. • Этот индикатор не предназначен для уведомления о низком уровне масла в двигателе. Для этого используйте щуп (см. «Моторное масло» в главе «Техническое обслуживание и действия, выполняемые владельцем»). |
 Индикатор низкого давления в шинах Индикатор, свидетельствующий о низком давлении в шинах, загорается после перевода ключа зажигания в положение ON и затем гаснет, что говорит о нормальной работе системы контроля давления в шинах. Индикатор активируется при обнаружении недостаточного давления или неисправности в системе контроля давления. Система TPMS следит за давлением во всех шинах, кроме запасной. Дополнительная информация представлена в руководстве на стр. 2-7. Ссылка на руководство предоставлена в конце таблицы. |
 Главный индикатор неисправностей При переводе ключа в положение ON загорается главный индикатор неисправности, если на дисплее имеется одно из следующих предупреждений: — No Key Detected (Ключ не найден) — Key ID Incorrect (Неверный код ключа) — Key low battery (Слабый заряд батареи ключа) — Key System Fault (Неисправность ключа) — Key Registration Complete (Регистрация ключа завершена) — Shift to Park (Переключите селектор в P) — Push ignition to OFF (Выключите зажигание) — Release Parking Brake (Снимите стояночный тормоз) — Door/back door open (Дверь или крышка багажника открыта) — Low Fuel (Низкий уровень топлива) — Low Washer Fluid (Низкий уровень жидкости омывателя) — CVT System Fault (Неисправность CVT) — Headlight System Fault (Неисправность системы фар) (для некоторых моделей) — Low Tyre Pressure (Низкое давление в шинах) — Parking Sensor System Fault (Неисправность системы парковки) — System Malfunction (Системная ошибка) (для некоторых моделей) — Steering lock release malfunction indicator (Индикатор неисправности замка рулевого управления). |

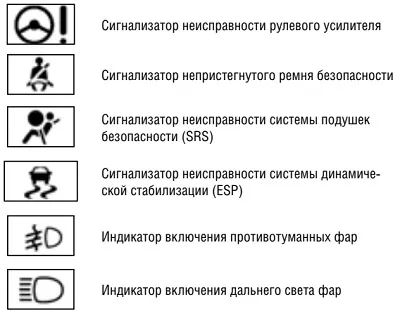

 Индикатор неисправности рулевого управления При переводе переключателя ключа зажигания в положение ON этот индикатор загорится, а после запуска двигателя должен потухнуть, что подтверждает работоспособность системы рулевого управления. Если индикатор неисправности рулевого управления продолжает светиться, это может указывать на наличие неисправностей, что требует диагностики и, если необходимо, ремонта. Рекомендуется обратиться в сервисный центр NISSAN для проверки системы рулевого управления (см. «Рулевой усилитель» в главе 5 «Запуск двигателя и управление автомобилем»). |
 Индикатор непристегнутого ремня безопасности Индикатор непристегнутого ремня безопасности загорается, как только ключ зажигания переведен в положение ON. Сигнал светится до тех пор, пока ремень безопасности не будет застегнут. Если скорость превышает 15 км/ч, индикатор начинает мигать, одновременно срабатывает звуковая сигнализация. Индикатор и звуковой сигнал будут активны до тех пор, пока не будут пристегнуты ремни безопасности водителя и пассажира спереди. Если ремни не застегнуты, звуковой сигнал будет звучать в течение примерно 90 секунд. См. раздел «Ремни безопасности» главы 1 «Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы». |
 Индикатор неисправности SRS При переводе ключа зажигания в положение ON индикатор системы SRS должен загореться на приблизительно 7 секунд, а затем погаснуть. Это указывает на исправность системы подушек безопасности. Если индикатор не гаснет через 7 секунд, мигает либо вовсе не загорается, необходимо проверить систему подушек безопасности и/или преднатяжителей ремней безопасности. Срочно обратитесь в сервисный центр NISSAN для диагностики и, если потребуется, ремонта системы. — Индикатор неисправности SRS горит более 7 секунд. — Индикатор SRS мигает. — Индикатор SRS не загорается вовсе. До диагностики и устранения неисправностей система SRS и/или преднатяжители могут функционировать ненадлежащим образом (см. «Дополнительные удерживающие системы (SRS)» главы 1 «Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы»). |
 Индикатор неисправности системы динамической стабилизации (ESP) Индикатор неисправности системы ESP загорится при включении ключа зажигания в положение ON и затем гаснет, что говорит о рабочем состоянии ESP. Если индикатор мигает, это подтверждает активность системы ESP. Если он мигает во время движения, это говорит о снижении сцепления колес с дорогой. Если же индикатор неисправности системы ESP активно горит при рабочем двигателе, это может быть сигналом для проверки системы, чтобы определить необходимость её ремонта. Не забудьте обратиться в сервисный центр NISSAN для диагностики и, при необходимости, ремонта. Если будет обнаружена неисправность в системе EPS, она будет отключена, но продолжить движение можно, см. раздел «Система динамической стабилизации EPS» главы 5 «Запуск двигателя и езда на автомобиле». |
| СВЕТОВЫЕ ИНДИКАТОРЫ |
 Индикатор противотуманных фар Данный индикатор активируется при включении противотуманных фар (см. раздел «Выключатель противотуманных фар» далее в этой главе). |
 Индикатор включения дальних фар Индикатор загоряется, когда включены дальние фары. Он гаснет при переключении на ближний свет (см. раздел «Выключатели освещения и указателей поворота» ниже в этой главе). |

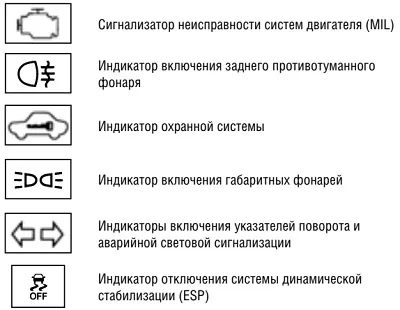

 Индикатор неисправности двигательных систем (MIL) ВНИМАНИЕ • Продолжение эксплуатации автомобиля с неисправностями в двигателе и/или бесступенчатой трансмиссии может привести к ухудшению работы двигателя, увеличенному расходу топлива и возникновению неисправностей устройств, что не охватывается гарантийными условиями производителей. • Неверные настройки управления двигателем могут привести к превышению установленных норм токсичности выхлопных газов. Индикатор неисправности MIL загорится при переходе ключа зажигания в положение ON. После запуска двигателя он должен потухнуть, что убедит в правильной работе системы. Если MIL включен при работающем двигателе, это может указывать на проблему, требующую проверки. При появлении мигающего индикатора необходимо сразу обратиться в сервисный центр NISSAN, так как это может означать неисправность системы очистки выхлопных газов и необходимость ремонта. Незамедлительно следуйте к официальному дилеру NISSAN для проверки и, если потребуется, устранения неисправностей. Рекомендации |
 Индикатор заднего противотуманного фонаря Этот индикатор активируется при включении заднего противотуманного освещения (см. раздел «Выключатель противотуманного освещения» ниже в этой главе). |
| Индикатор охранной системы Этот индикатор мигает, если ключ зажигания установлен в позиции ACC, OFF или LOCK, что говорит о нормальной работе охранной системы автомобиля. Если охранная система нарушает свою работу, индикатор будет светиться постоянно, когда ключ находится в положении ON. (Дополнительная информация представлена в разделе «Охранная система» главы 3 «Подготовка к движению».) |
| Индикатор габаритных огней Индикатор габаритных огней загорается, когда активированы передние и задние габариты, подсветка панели и освещение номера. Он гаснет при выключении этих огней. |
 Индикаторы указателей поворота и аварийной сигнализации Эти индикаторы мигают, когда активированы указатели поворота или включена аварийная сигнализация. См. раздел «Выключатели освещения и указателей поворота» ниже в этой главе или «Аварийную сигнализацию» в главе 6 «В случае неисправности». |
| Индикатор отключенной системы динамической стабилизации (ESP) Индикатор отключения системы ESP загорается при переводе ключа зажигания в положение ON и гаснет. Этот индикатор активируется также, когда система динамической стабилизации отключена с помощью выключателя системы ESP. Если вы отключите систему ESP, она перестанет работать. См. раздел «Система динамической стабилизации EPS» главы 5 «Запуск двигателя и управление автомобилем». |
| ЗВУКОВЫЕ ПРЕДУПРЕЖДЕНИЯ |
| Колодки тормозов оборудованы звуковыми сигнализаторами, которые оповестят о необходимости замены. Если колодки изношены, во время движения они будут издавать высокий скрежещущий звук. На начальных этапах он будет слышен только при нажатии на тормоза. Позже сигнал станет слышен даже без нажатия. Если вы слышите звук сигнализатора износа, немедленно проверьте состояние тормозных колодок. Рекомендуется обратиться в сервисный центр NISSAN для проверки и, в случае необходимости, ремонта системы (см. «Тормозная система» в главе 8 «Техническое обслуживание и действия, выполняемые владельцем»). |
| Аудиосигнал о забытом ключе Звуковой сигнал срабатывает при запирании дверей, если ключ Intelligent Key остался в автомобиле. Если вы услышали этот сигнал, обязательно проверьте, где находится ключ. См. раздел «Система Intelligent Key (для некоторых моделей) главы 3 «Подготовка к передвижению». |
| Звуковая сигнализация о невыключенном освещении Сигнал об оставленном свете звучит, когда открыта дверь водителя, и выключатель света установлен в положение  или при ключе зажигания в положении ACC, OFF или LOCK.Перед выходом из автомобиля проверьте, что выключатель освещения установлен в положение OFF или AUTO. |
| Звуковая сигнализация о невыключенном стояночном тормозе Сигнал о забытом стояночном тормозе будет звучать, если скорость автомобиля превысит 7 км/ч с включенным тормозом. Остановите автомобиль и снимите стояночный тормоз. |
| Звуковая сигнализация о непристегнутом ремне безопасности Если ремень водителя не пристегнут, и скорость превышает 15 км/ч, будет звучать сигнал. Он будет действовать в течение приблизительно 90 секунд до тех пор, пока ремень не будет пристегнут. |
| Данные из руководства пользователя Nissan Murano Z52 |
ath />Нравится1
ath />Не нравится

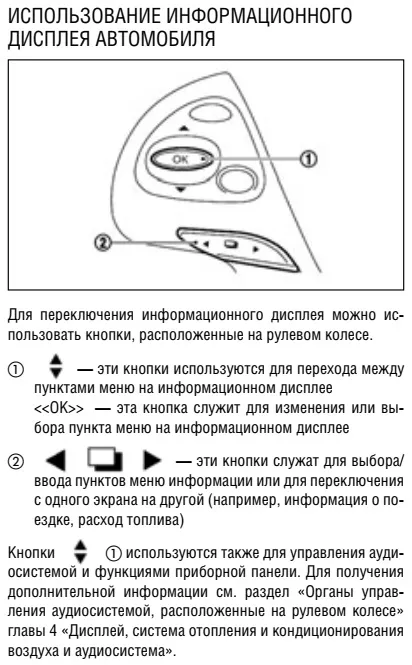

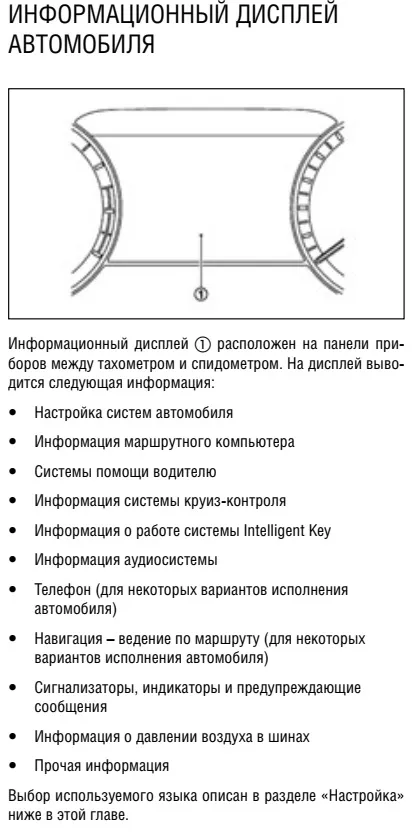

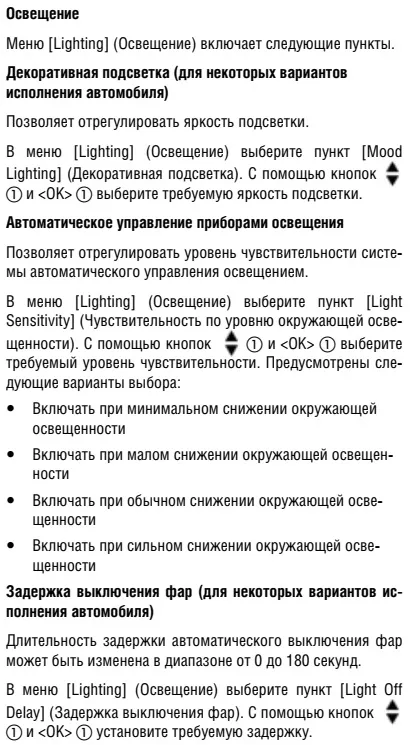

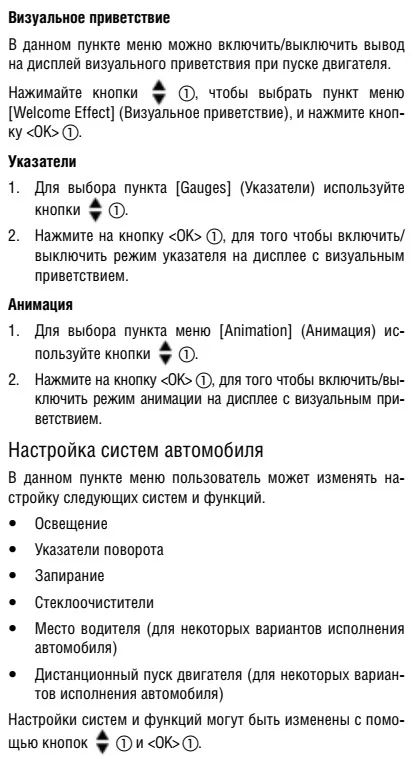

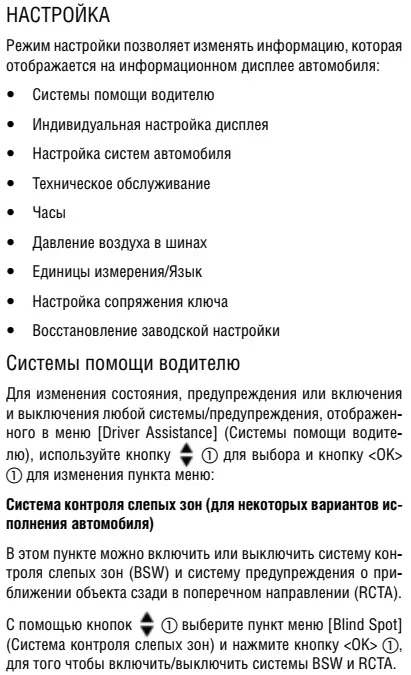

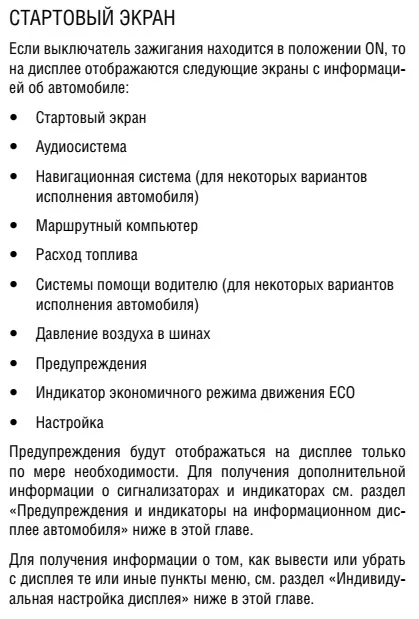

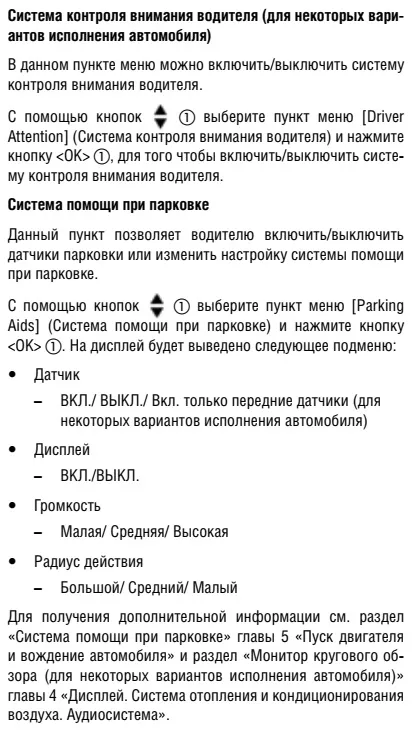

Информационный дисплей
Нажмите, чтобы ознакомиться с информацией об экране Nissan Murano Z52

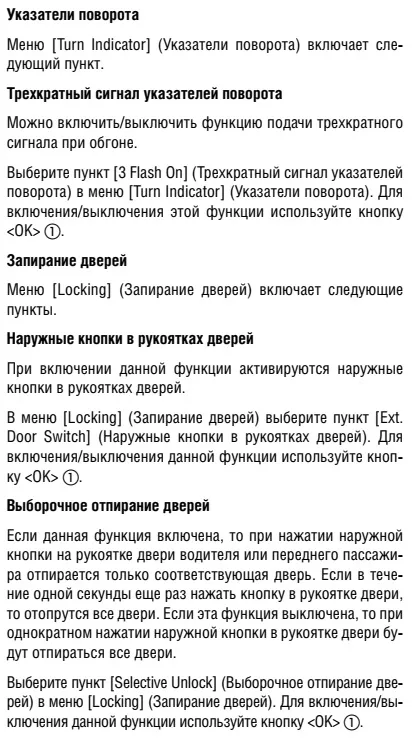

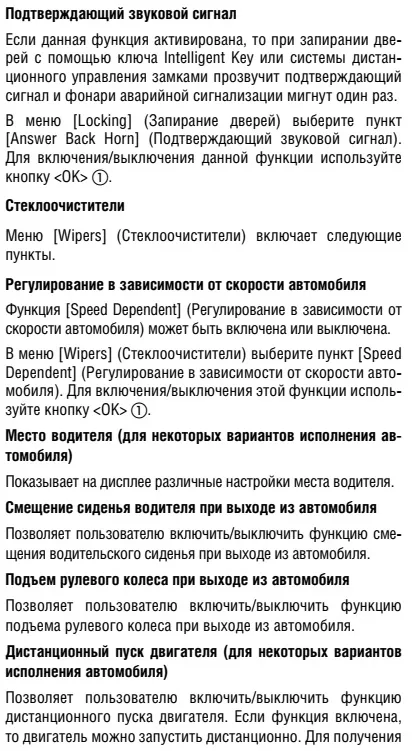

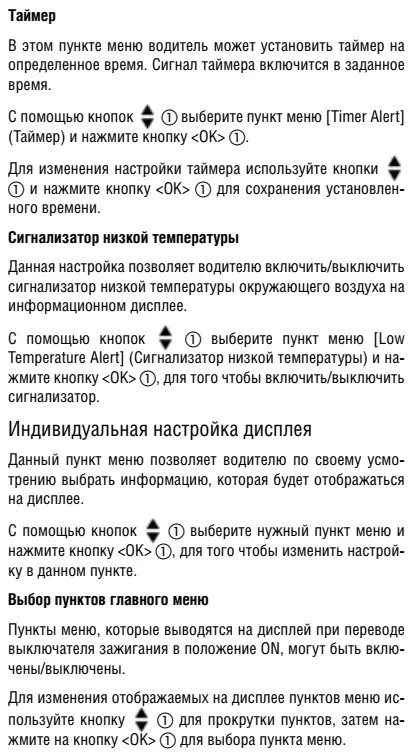

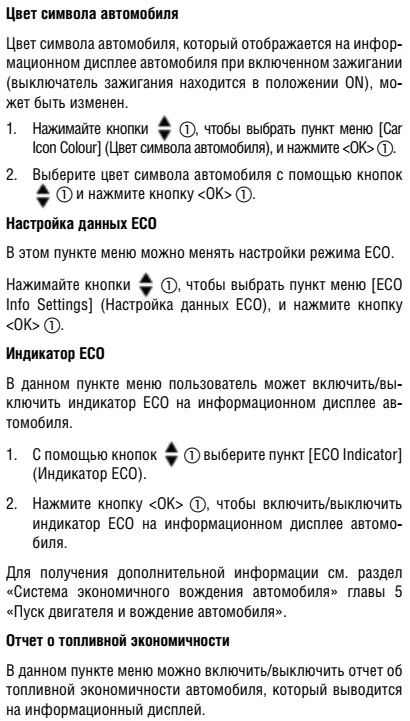

Дополнительные сведения можно найти в руководстве по эксплуатации Murano на страницах 2-15 и далее.
