Значки на панели приборов Lexus RX 3 поколения (2008-2015): полная расшифровка

В данном материале представлена интерпретация символов на приборной панели Lexus RX третьего поколения, выпущенного с 2008 по 2015 год. Информация о значении иконок основана на руководствах пользователя для Lexus RX третьего поколения (ссылка размещена в конце таблицы). Значки на панели разделены на контрольные лампы и индикаторы, которые также будут объяснены.

Сигнальные лампы

ОбычнаяF Sport

Сигнальные индикаторы Lexus RX третьего поколения (2008-2015)

Сигнальные лампы играют важную роль, информируя водителя о наличии проблем в различных системах автомобиля.

*1 Сигнальная лампа тормозной системы Эта лампа загорается в следующих случаях: • если уровень тормозной жидкости слишком низкий или • если есть неисправность в тормозной системе → В этом случае необходимо сразу же остановить автомобиль в безопасном месте и обратиться к официальному дилеру или в сервисный центр Lexus, либо к любому квалифицированному специалисту. Продолжение движения может создать опасность.

*1 Индикатор неисправности тормозной системы Он указывает на проблемы с электрическим стояночным тормозом → Для решения проблемы проверьте исправность автомобиля у официального сервиса Lexus или у другого квалифицированного специалиста.

*1 Индикатор состояния зарядки аккумулятора Он сигнализирует о malfunction в системе зарядки аккумуляторной батареи → Необходимо остановить транспортное средство в безопасном месте и немедленно обратиться в сервис Lexus или к квалифицированному специалисту. Дальнейшая эксплуатация может быть рискованной.

*1 Индикатор неисправности Он указывает на проблемы в: • электронном управлении двигателем; • электронной системе управления дроссельной заслонкой или • автоматической трансмиссии → Неотложная проверка требуется у официального дилера или в техническом центре Lexus, или у другого квалифицированного специалиста.

*1 Индикатор системы SRS Он сигнализирует о неисправностях в: • системе подушек безопасности SRS или • системе преднатяжителей ремней безопасности → Рекомендуется немедленно обратиться к официальному дилеру или в сервисный центр Lexus, либо к другому квалифицированному специалисту.

*1 Индикатор системы ABS Сообщает о неисправностях в: • системе ABS или • системе экстренного торможения → Необходимо немедленно проверить автомобиль у официального дилера Lexus или у другого технически подготовленного специалиста.

*2 Индикатор стояночного тормоза Это может свидетельствовать о том, что стояночный тормоз не до конца сработал или не был полностью отпущен → Попробуйте еще раз активировать стояночный тормоз. Индикатор загорается, когда стояночный тормоз активен. Если индикатор гаснет после полного сброса тормоза, значит, система работает исправно.

*1, 2 Индикатор системы удержания тормозов Он указывает на неисправности системы удержания тормозов → Проверьте свой автомобиль в любом официальном сервисе Lexus или у квалифицированного специалиста.

*1 Индикатор системы электроусилителя рулевого управления Он сигнализирует о неисправностях в системе EPS (электроусилитель руля) → Следует незамедлительно провести диагностику у официального партнера Lexus или другого опытного специалиста.

*1 Индикатор электроусилителя рулевого управления Означает, что имеются проблемы в системе EPS → Проверьте машину у любого официального дилера Lexus или у квалифицированного мастера.

Индикатор LDA Индикатор LKA Указывает на неисправности в системе LKA (контроль за разметкой дороги)/LDA (предупреждение о выходе из полосы с управлением рулем) → Если на дисплее появляется сообщение “LKA недоступна” или “LDA недоступна”, отключите систему, поезжайте некоторое время, а затем вновь активируйте ее. (→стр. 357, 369) Следуйте указаниям на дисплее, если появляются другие сообщения.

*1 Индикатор скользкой дороги При включении лампы: Указывает на неисправность в: • системе VSC; • системе TRC; • системе контроля раскачивания прицепа или • системе помощи при трогании на склоне → Требуется немедленно пройти проверку автомобиля у официальных представителей Lexus или у другого квалифицированного специалиста. Когда индикатор мигает: Это свидетельствует о работе систем VSC, TRC или контроле раскачивания прицепа.

*1, 2 Индикатор PCS Если индикатор мигает (и включается зуммер): Указывает на неисправность системы предупреждения столкновения PCS → Обязательно проверьте автомобиль у официального производителя или в сервисном центре Lexus, либо у другого профессионала. Если светится индикатор (без звука зуммера): Это может означать временное отключение системы PCS из-за: • загрязнения области радарного или камерного датчика; необходимо очистить • отклонение температуры сенсоров от рабочего диапазона → Подождите, чтобы температура компонент вокруг основных датчиков вернулась к норме. Если индикатор включается: Для активации системы PCS необходимо включить VSC и PCS. (→стр. 340, 484)

*1, 2 Индикатор выключения системы Стоп/Старт Указывает на неисправности в системе Стоп/Старт → Необходима незамедлительная проверка автомобиля у официального дилера или в сервисе Lexus, либо к другому квалифицированному специалисту.

Индикатор низкого уровня топлива Сообщает о том, что запасы топлива составляют приблизительно 10,8 литров или даже меньше → Заправьте автомобиль.

Индикатор непристегнутых ремней безопасности для водителя и пассажira Предупредит о необходимости пристегнуть ремни безопасности → Убедитесь, что ремень безопасности пристегнут. Если переднее пассажирское место занято, то и его ремень безопасности тоже нужно обязательно застегнуть, чтобы индикатор погас.

*3 Индикатор непристегнутого ремня безопасности задних пассажиров Он информирует задних пассажиров о необходимости пристегнуть ремни → Пристегните ремень безопасности.

*1 Индикатор низкого давления в шинах Сообщает о следующем: • недостаточном давлении в шинах, в том числе из-за прокола; • естественном снижении давления в шинах или • неисправности системы контроля давления в шинах → Необходимо остановиться в безопасном месте. (способы устранения проблемы указаны на стр. 773)

*1 Главный индикатор сигнала При обнаружении неисправности главной системы предупреждения включается зуммер и загорается сигнальная лампа. → Более полное описание на стр. 777

*1: Указанные лампы активируются при повороте ключа зажигания в положение IGNITION ON, что показывает, что проводятся проверки систем. Они могут гаснуть после запуска двигателя или через некоторое время. Если лампы не загораются или не гаснут, возможно, существует неисправность в системе. Обязательно проверьте автомобиль у официального дилера Lexus или квалифицированного специалиста. *2: Индикатор мигает, показывая на неисправность. *3: Этот индикатор горит на центральной консоли.

Информация предоставлена из руководства пользователя Lexus RX третьего поколения

ath />Нравится1

ath />Не нравится

Индикаторы

Изображения приборных панелей вне слайдера

Индикаторы приборной панели Lexus RX третьего поколения 2008-2015

Индикаторы служат для уведомления водителя о состоянии различных систем автомобиля.

Индикатор поворотников Если индикатор мигает с увеличенной частотой, то Проверьте, не перегорела ли лампа в передних или задних фонарях поворота.

Индикатор работы задних огней Включает передние и задние габариты, боковые огни, освещение регистрационного знака и приборную подсветку.

Индикатор дальнего света фар

*1 Индикатор автоматического управления дальним светом Данная система использует камеру с датчиком, установленную в верхней части лобового стекла, для оценки яркости света впереди и уличных фонарей, автоматически включая и выключая дальний свет в зависимости от условий. AHS — адаптивная система дальнего света также регулирует распределение света на основании условий движения, используя тот же датчик.

Индикатор передних противотуманных фар

Индикатор работы задних противотуманных огней

Индикатор функционирования круиз-контроля Чтобы активировать круиз-контроль, нажмите кнопку «ON/OFF». Индикатор круиз-контроля появится на многофункциональном экране. Нажмите кнопку ещё раз, чтобы выключить его.

Индикатор радарного круиз-контроля (→стр. 381, 396) Режим контроля расстояния до впереди едущих автомобилей Эта функция использует радарный сенсор, чтобы определить, находится ли впереди другое транспортное средство, поддерживая рекомендуемую дистанцию между автомобилями. На крутых спусках расстояние может уменьшаться.

Индикатор установки скорости круиз-контроля Ускорьтесь до желаемой скорости (не менее 40 km/h) и нажмите рычаг вниз для установки скорости. Индикатор “SET” появится на многофункциональном экране, показывая установленную скорость на момент отпускания рычага.

Индикатор системы LDA (→стр. 364) Индикатор LKA (→стр. 350) LDA (система предупреждения о выходе из полосы) Функция активируется на шоссе при наличии белых или желтых линий, предупреждая о возможном выезде за пределы полосы. Она использует камеру для распознавания разметки. LKA (система соблюдения разметки) Данная система также активируется на шоссе и способна корректировать управление рулем, удерживая автомобиль в пределах полосы движения. В сочетании с динамическим круиз-контролем она поддерживает автопилот, обеспечивая усиление рулевого управления для правильного размещения автомобиля.

Индикатор системы LDA Индикатор системы LKA LDA (система предупреждения о выходе из полосы движения с рулевым управлением) На шоссе с явной разметкой система предупреждает о выходе за пределы полосы и способствует удержанию автомобиля в рамках, управляя рулевым колесом. Система LDA распознает линии с помощью камеры, установленной в верхней части лобового стекла. LKA (система соблюдения разметки) Условия работы и принцип аналогичны LDA, но система также работает в сочетании с динамическим круиз-контролем, обеспечивая приближение к линии разметки при необходимости.

*4 Индикатор системы LDA Индикатор системы LKA LDA (система предупреждения о выходе из полосы движения) Как и предыдущие, функция работает на шоссе при наличии разметки, управляя автомобилем для предотвращения отклонения. Она эффективно распознает белые и желтые линии через камеру. LKA (система контроля разметки) Она также действует аналогично LDA, с добавлением возможности адаптации при использовании круиз-контроля с полным диапазоном скоростей для корректного удержания автомобиля в полосе.

Индикатор парковочных сенсоров Lexus

Индикатор BSM BSM (система контроля слепых зон) Данная система включает две основные функции: ● Функция BSM Помогает при изменении полосы. ● RCTA (система предупреждения о пересечении потока сзади) Служит при движении задним ходом. Обе функции используют одни и те же датчики.

Индикатор RCTA Данная система работает только при включенной BSM. Это помощь при движении задним ходом.

*2, 3 Индикаторы системы BSM в внешних зеркалах заднего вида

*2, 3 Индикаторы системы BSM в зеркалах заднего вида

*1, 5 Индикатор VSC OFF Если автомобиль застрял на скользкой дороге, система TRC может уменьшить мощность, передаваемую от двигателя к колесам. Нажатие на кнопку отключения системы может облегчить извлечение автомобиля. Чтобы выключить TRC, быстро нажмите кнопку.

*1, 5 Сигнальная лампа системы PCS Система предупреждения о столкновениях Данная система может быть активирована/деактивирована через многофункциональный дисплей (→стр. 117). Она автоматически включается каждый раз, когда ключ зажигания поворачивается в режим IGNITION ON. Если система выключена, загорается лампа PCS и появляется уведомление на дисплее.

*1 Индикатор системы Стоп/Старт

*1, 5 Индикатор отключенной системы Стоп/Старт Чтобы отключить систему Стоп/Старт, нажмите кнопку. Загорится индикатор отключения системы. При повторном нажатии данная функция включится, и индикатор погаснет.

Индикатор стояночного тормоза Стояночный тормоз может быть задействован или снят при переключении передач. Стояночный тормоз можно также активировать и деактивировать вручную (→стр. 290).

*1 Индикатор режима удержания тормозов Система удержания тормозов активируется, если включена, и удерживает тормоза при нахождении рычага в положении D, M или N и при нажатии на тормоза. При начале движения система отключает тормоза при нажатии на акселератор, когда рычаг находится в позиции D или M, и загорается индикатор (зеленый).

*1 Индикатор работы тормозной системы удержания Когда тормоза удерживаются системой, индикатор будет гореть (желтый).

Индикатор переключения передач Этот индикатор помогает водителю оптимизировать расход топлива и сократить выбросы во всем диапазоне работы мотора.

*1 Индикатор экономичного вождения Когда автомобиль ускоряется в режиме экономии, загорается индикатор, но выключается, если ускорение выходит за рамки экономичного диапазона или автомобиль останавливается.

*6 Индикатор системы безопасности Ключи автомобиля оборудованы встроенными чипами, которые не позволяют запустить двигатель, если ключи не зарегистрированы в бортовом компьютере. Не оставляйте ключи внутри автомобиля при его покидании. Эта система служит для защиты от краж, но ее эффективность не гарантирует абсолютную безопасность от угона. Мигающее свечение индикатора после отключения зажигания указывает, что система активно работает. После включения зажигания индикатор прекращает мигнуть, свидетельствуя о выключении системы.

*1 Индикатор блокировки полного привода Данная функция активируется для оптимального распределения мощности на все колеса, например, когда автомобиль застрял и нуждается в помощи. Нажмите переключатель для активации. Двигатель будет передавать максимальный крутящий момент на задние колеса для освобождения автомобиля. Повторное нажатие отменяет режим блокировки полного привода и переключает систему в нормальный режим распределения крутящего момента AWD. (→стр. 481)

*7 Индикатор низкой температуры окружающей среды Индикатор включается, когда температура опускается до 3°C или ниже.

*1, 6 Индикатор «PASSENGER AIR BAG» Индикатор «ON» загорается, когда подушки безопасности активны (только в режиме IGNITION ON). Вставьте механический ключ, поверните его в положение «OFF». Индикатор «OFF» загорится только при режиме IGNITION ON. Механический переключатель для пассажирской подушки безопасности находится на концах торпедо, и его будет видно при открытой двери переднего пассажира.

*1: Данные лампы активируются при повороте ключа зажигания в режим IGNITION ON, показывая проверку системы. Они отключаются после запуска двигателя или через несколько секунд. Если они не включаются, возможно, существует неисправность. Рекомендуется обратиться в официальный сервис Lexus для проверки. *2: Для подтверждения работы индикаторы BSM загораются при следующих условиях: • При включении системы BSM на многофункциональном дисплее, при повороте ключа в режим IGNITION ON. • При включении зажигания система BSM активируется на дисплее. Если все работает правильно, индикаторы быстро гаснут. Если индикаторы не включаются или не гаснут, возможно, система неисправна. *3: Данные индикаторы размещены в наружных зеркалах. *4: Индикатор моргает, когда система активирована. *5: Индикатор светится при отключении системы. *6: Индикатор расположен на центральной панели. *7: Когда температура опускается до 3°C, индикатор сначала моргает 10 секунд, затем включается постоянно.

Информация из руководства пользователя Lexus RX третьего поколения

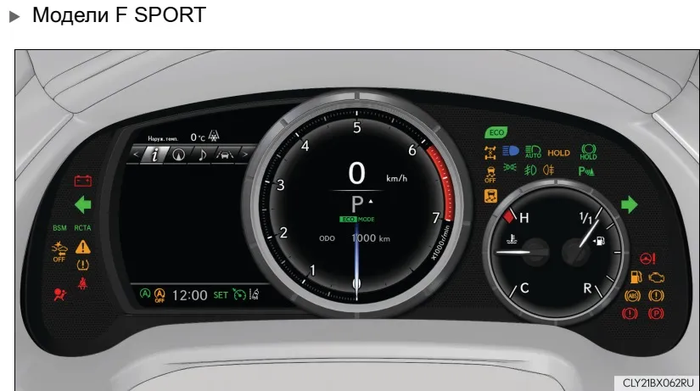

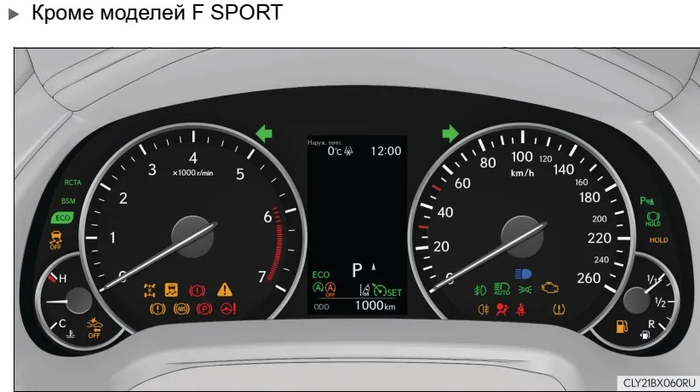

Приборы и указатели

ОбычнаяF Sport

Приборные панели и индикаторы Lexus RX третьего поколения, выпущенного в период с 2008 по 2015 год

1) Индикатор температуры охлаждения двигателя Отображает текущую температуру охлаждающей жидкости в двигателе.

2) Тахометр Отслеживает число оборотов двигателя за минуту. Для моделей F SPORT: при активации спортивного режима меняется цвет рамки тахометра, и его шкала становится более выраженной.

3) Температура наружной среды Показывает температуру окружающей среды в пределах от -40°C до 50°C. Индикатор низкой температуры включается, если температура наружного воздуха опускается до 3°C или ниже.

4) Многофункциональный дисплей Предоставляет водителю разнообразную информацию о состоянии автомобиля (→стр. 107) Выводит предупреждения о возможных неисправностях (→стр. 777)

5) Часы Автомобили с навигационным оборудованием: Время синхронизируется с аналоговыми часами на приборной панели. (→стр. 658) Автомобили с системой Lexus Display Audio: Время отображается на многофункциональном дисплее и подлежащее корректировке. (→стр. 117)

6) Спидометр

7) Индикатор уровня топлива

8) Индикация текущей передачи (→стр. 280)

9) Одометр и счетчик пробега за день (→стр. 128)

Сведения из руководства пользователя для Lexus RX третьего поколения
