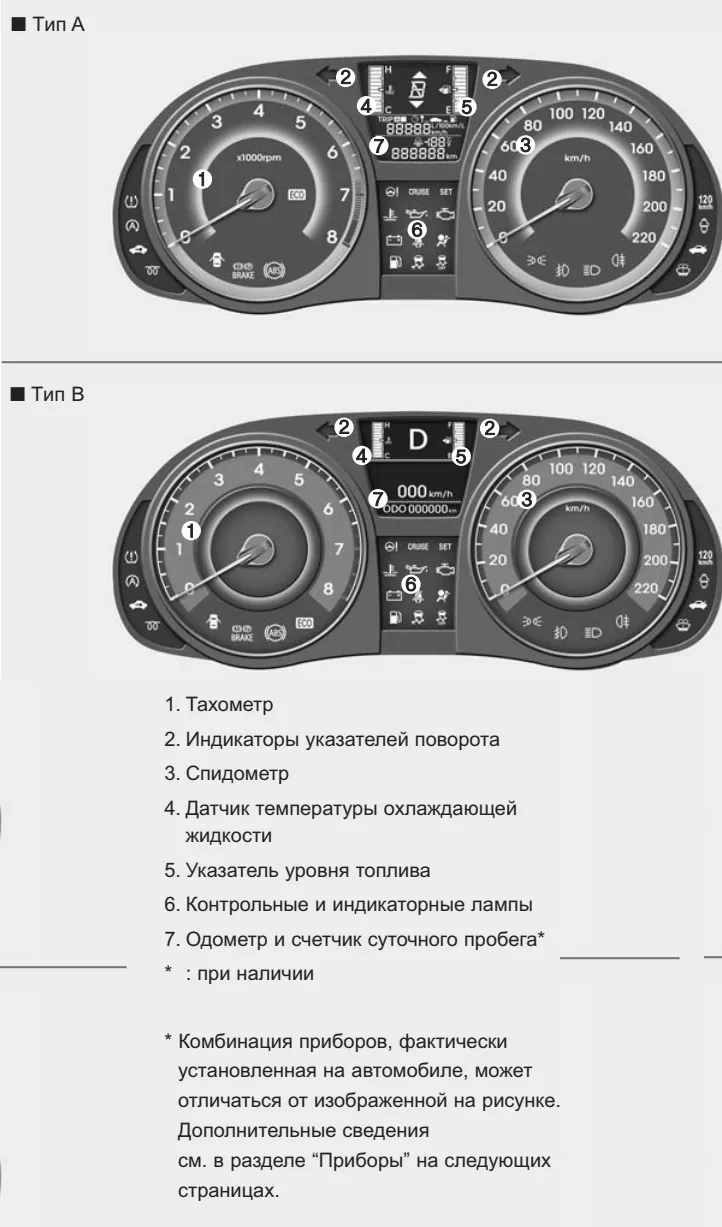

В данном материале вы найдёте расшифровку значков на приборной панели Hyundai Solaris первого поколения, выпущенного с 2010 по 2017 год. Сначала представлена схема комбинации приборов, продолжает таблица с описанием значений пиктограмм. Кроме того, детально рассмотрены ключевые элементы приборного щитка и функциональные возможности бортового компьютера Solaris 1.
Значки на панели приборов Солярис 2010-2017
| Значки на приборной панели Hyundai Solaris 1 (2010-2017) |
  Модели 2010-2014 и 2014-2017 |
 ECO (Экономичный режим, опционально) (Для автоматической трансмиссии) ЭКО-индикатор служит для контроля за экономией топлива при управлении автомобилем. Если он горит, это означает, что авто работает в экономичном режиме, что способствует снижению расхода топлива. • Индикатор ЭКО (зеленого цвета) активируется, когда система ECO ON настроена на оптимальный расход топлива. Вы можете отключить этот индикатор, нажав кнопку TRIP. О том, как включить или выключить режим ЭКО, подробно написано на предыдущей странице. • Эффективность экономии топлива зависит от манеры вождения и дорожных условий. • ЭКО-индикатор не активен в режимах P (парковка), N (нейтраль) и R (задний ход). • Если на дисплее видно текущее потребление топлива, индикатор ЭКО отключается. |
 Индикатор подушек безопасности (опционально) Этот световой сигнал загорается на около 6 секунд каждый раз при повороте ключа зажигания в положение ON. Он также сработает в случае неисправности системы подушек безопасности. Если лампочка не загорается или остается включенной спустя 6 секунд после поворота ключа в ON или запуска двигателя, либо загорается в процессе движения, рекомендуем обратиться к официальному дилеру Hyundai для диагностирования системы. |
 Предупреждение о непристегнутых ремнях безопасности (опционально) Этот индикатор напоминает водителю и пассажиру о необходимости пристегнуться, он будет светиться 6 секунд после включения зажигания, независимо от того, пристегнуты ли ремни. |
 Индикатор низкого давления масла в двигателе Этот индикатор сигнализирует о недостаточном давлении в системе смазки двигателя. Если он загорится во время движения: 1. Аккуратно перестройтесь к обочине и остановите авто. 2. Проверьте уровень масла с заглушённым двигателем. Если уровень масла ниже нормального, добавьте необходимое количество масла. Если индикатор продолжает светиться после добавления масла или если оно отсутствует, рекомендуется обратиться к подписанному дилеру Hyundai. |
 Индикатор ручного тормоза и низкого уровня тормозной жидкости Предупреждение о включённом ручном тормозе. Лампочка загорится, если ручной тормоз активирован, а ключ в замке зажигания находится в положении START или ON. Лампа должна погаснуть при разблокировке ручного тормоза с работающим мотором. Предупреждение о низком уровне тормозной жидкости. |
 Индикатор антиблокировочной системы тормозов (ABS) (опционально) Эта лампочка включается при повороте ключа зажигания в положение ON и должна погаснуть примерно через 3 секунды при нормальной работе системы. Если она горит более 3 секунд спустя после включения зажигания, во время движения, или не загорается вообще, возможно, система ABS неисправна. В этом случае следует обратиться к официальному дилеру Hyundai для диагностики. Тормоза машины будут работать, но без поддержки ABS. |
 Индикатор электронной системы распределения тормозного усилия (EBD) Если во время движения одновременно горят оба индикатора, это указывает на неисправности и в системе ABS, и в системе EBD. Это может привести к нарушению нормальной работы тормозов. Рекомендуется незамедлительно обратиться к авторизованному дилеру Hyundai для дальнейшей диагностики. Появление лампочек ABS и тормозной системы одновременно также означает, что тормоза могут подвести при резком торможении. В подобной ситуации желательно избегать быстрого движения и резкого торможения, и как можно скорее обратиться к официальному дилеру Hyundai. |
 Индикатор электронной системы контроля стабильности (ESC) (опционально) Этот индикатор загорается при повороте ключа в положение ON и должен погаснуть спустя примерно 3 секунды. Когда система ESC активирована, она следит за условиями движения. Если условия нормальные, индикатор не горит. При нарушении сцепления с дорогой система активируется, и индикатор начинает мигать, что сигнализирует о её работе. При неисправности ESC индикатор загорается без отключения. В этом случае, также рекомендуется обратиться к дилеру Hyundai для диагностики. |
 Индикатор отключения системы ESC (опционально) Этот индикатор загорается при повороте ключа зажигания в положение ON и должен гаснуть в течение около 3 секунд. Чтобы отключить ESC, нажмите соответствующую кнопку. Загорится индикатор, указывающий на отключение системы. Если лампочка продолжает гореть, это признак возможной неисправности в системе. |
 Индикаторы поворотников Мигающие зеленые стрелки на панели приборов показывают направление поворота. Если стрелка загорается, но не мигает, мигает слишком быстро или вообще не загорается, это указывает на неисправность системы указателей поворота. Чтобы исправить, обратитесь к авторизованному дилеру. |
 Индикатор дальнего света Эта лампочка загорается при активации дальнего света фар или при кратковременном включении с помощью ручки управления поворотниками. |
 Индикатор габаритных огней Данный индикатор активируется при включении габаритов. |
 Индикатор противотуманных фар (опционально) Лампочка загорается при подключении противотуманных фар. |
 Индикатор задних противотуманных фонарей (опционально) Индикатор загорается, когда включены задние противотуманные фонари. Если они включены при открытой двери водителя и остановленном двигателе, раздастся звуковой сигнал, напоминающий о работе задних противотуманных фонарей. |
 Индикатор выбранной передачи (опционально) Этот индикатор отображает текущее положение селектора автоматической трансмиссии. |
 Индикатор переключения механической коробки передач (опционально) Даёт водителю рекомендации о том, какую передачу лучше включить для экономии топлива. Например:  : Рекомендуется перейти на 3-ю передачу (в данный момент активна 2-я передача). : Рекомендуется переключиться на 3-ю передачу (в данный момент активна 4-я передача). |
 Индикатор заряда аккумулятора Этот индикатор сигнализирует о проблемах с генератором или системой зарядки аккумулятора. Если он загорается, когда вы управляете автомобилем: 1. Переместите автомобиль в безопасное место. 2. При остановленном двигателе проверьте натяжение ремня генератора и наличие разрывов. 3. Если натяжение в норме, возможна ошибка в системе зарядки, тогда желательно обратиться к авторизованному дилеру Hyundai для проверки. |
 Индикатор низкого уровня топлива Этот индикатор оповещает о том, что топливный бак почти пуст. В данной ситуации необходимо как можно скорее заправить автомобиль. Движение с горящей лампочкой и показателем ниже отметки «E» может вызвать перебои в работе двигателя и повредить каталитический нейтрализатор. |
 Индикатор низкого уровня жидкости стеклоомывателя (опционально) Эта лампочка показывает, что резервуар для омывателя почти пуст. Необходимо заполнить его как можно быстрее. |
 Индикатор неисправности двигателя Эта лампа является частью системы управления двигателем и отвечает за мониторинг различных компонентов системы контроля выбросов. Если она загорается во время движения, это может свидетельствовать о неисправности какой-либо из частей. Она также включается при переведении ключа зажигания в положение ON и гаснет примерно через некоторое время после запуска двигателя. Если она продолжает гореть во время движения или не загорается при включении зажигания, лучше обратиться к авторизованному дилеру Hyundai для диагностики системы. В целом, автомобиль может продолжать движение, однако желательно проверить систему. Долгие поездки с загорающей лампой могут привести к повреждениям, что негативно сказывается на работе автомобиля и расходе топлива. |
 Индикатор температуры охлаждающей жидкости двигателя (опционально) Этот индикатор срабатывает при превышении температуры охлаждающей жидкости 125°C (257°F). Дальнейшая поездка с перегретым двигателем недопустима. |
 Индикатор открытой крышки багажника / двери багажного отделения Этот сигнальный индикатор активируется, когда крышка багажника или дверь не закрыты плотно, независимо от положения ключа в замке зажигания. |
 Индикатор незакрытой двери Этот индикатор загорается, если дверь закрыта ненадежно, независимо от положения ключа зажигания. |
 Индикатор открытой двери (опционально) Индикатор светится при неполном закрытии двери и показывает, какая именно дверь открыта. |
 Индикатор работы иммобилайзера (опционально) Для автомобилей без системы электронного ключа: Этот индикатор загорается при вставке ключа с передатчиком системы иммобилайзера в замок зажигания и переводе в положение ON. После это возможно запустить двигатель, и индикатор погаснет. Если лампочка мигает при включенном зажигании, непременно обратитесь к официальному дилеру Hyundai для проверки системы. Для автомобилей с электронной системой ключа: |
| Информация взята из руководства пользователя Hyundai Solaris 1-го поколения. |
Основные элементы щитка
 Спидометр предназначен для отображения скорости движения автомобиля. Он содержит шкалу на основе британской системы единиц (миль в час) и/или метрической системы (километры в час). |
 Тахометр отображает приблизительное количество оборотов коленчатого вала в минуту (об/мин). Следует использовать тахометр для корректного выбора мгновений переключения трансмиссии, чтобы избежать нестабильной работы мотора или его перегрева. В случае, если дверь открыта и мотор не заведен в течение минуточки, стрелка тахометра может немного переместиться к положению ON, когда двигатель отключен. Это не является неисправностью и не влияет на точность показаний после запуска мотора. Нельзя эксплуатировать двигатель в пределах «красной зоны» тахометра, так как это может привести к серьезным повреждениям. |
 Индикатор температуры охлаждающей жидкости Этот прибор информирует о температуре жидкости, охлаждающей двигатель, при включенном зажигании. При перегреве двигателя необходимо прекратить движение. В случае перегрева, обратитесь к разделу “Что делать при перегреве двигателя” в главе 6. Если указатель выходит за пределы нормального диапазона к метке “Н”, это сигнализирует о перегреве, который способен навредить двигателю. |
 Индикатор уровня топлива Этот индикатор показывает примерный уровень бензина в баке. Вместимость топливного бака указана в разделе 8. Кроме того, предусмотрена сигнализация низкого уровня топлива, которая активируется, когда бак почти пуст. При движении по наклонам или кривым участкам дороги уровень топлива может колебаться, и индикатор может показывать неверно. В этом случае лампочка низкого уровня топлива может либо мигать, либо загораться раньше, чем должно. Генерация топлива до минимального уровня может представлять опасность для пассажиров. Если загорелся индикатор низкого уровня топлива или стрелка приближается к отметке Е, необходимо немедленно заправиться. |
 Одометр используется для отслеживания пробега автомобиля. Он также полезен для определения сроков планового технического обслуживания. Показания одометра отображаются постоянно, пока экран не выключен. |
| Данные взяты из руководства пользователя Hyundai Solaris 1-ого поколения |
Бортовой компьютер

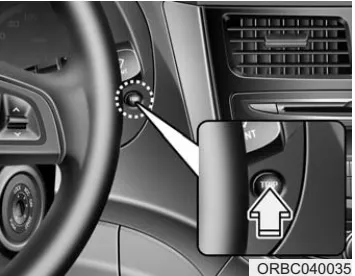

 Бортовой компьютер представляет собой систему, управляемую микрокомпьютером, которая предоставляет водителю важную информацию о состоянии автомобиля на дисплее, когда ключ зажигания находится в положении ON (ВКЛ). Все данные о движении, кроме общего пробега, будут очищены при отключении аккумулятора. |

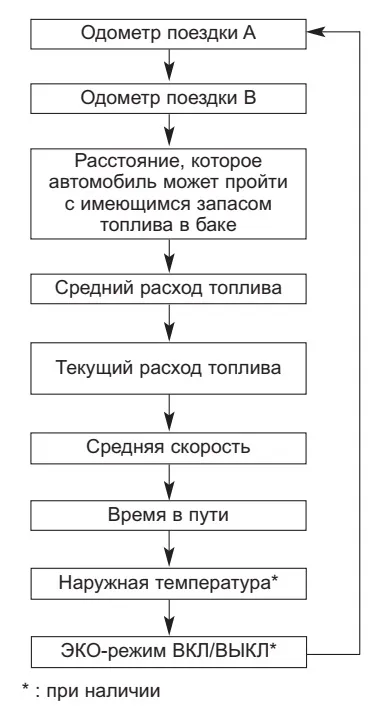

Разделы бортового компьютера и порядок переключения  |

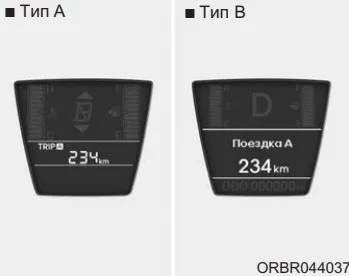

 Одометр поездки (км) TRIP A: Одометр А TRIP B: Одометр B Этот режим показывает информацию о расстоянии, пройденном автомобилем с момента последнего обнуления одометра. Рабочий диапазон значений: от 0,0 до 9999,9 км (0,0 – 9999,9 миль). Чтобы обнулить одометр поездки (0.0) в режиме отображения пробега (TRIP A или TRIP B), удерживайте кнопку “TRIP” более 1 секунды. Также доступны одометр поездки B, средняя скорость, время в пути и ЭКО-режим ВКЛ/ВЫКЛ.* |

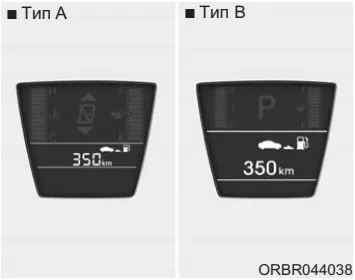

 Расстояние, которое автомобиль может проехать на оставшемся топливе (км) В этом режиме система отображает оценочное расстояние, которое можно проехать на оставшемся топливе, исходя из уровня топлива и расхода. Если расчетное расстояние составляет менее 50 км (30 миль), дисплей покажет пустую строку (—). Рабочий диапазон: от 50 до 999 км (30 – 999 миль). |

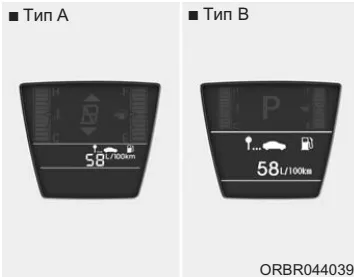

 Средний расход топлива (л/100 км) Данная функция позволяет вычислить средний расход топлива, основываясь на количестве использованного топлива и расстоянии с последнего обнуления показаний. Значение общего израсходованного топлива определяется на основе данных о расходе, полученных системой. Точная оценка достигается при дистанции более 50 м (0,03 мили). Для обнуления показа среднего расхода топлива (—.-) в соответствующем режиме удерживайте кнопку TRIP более 1 секунды. Если автомобилю добавили больше 6 л топлива и он движется более 1 км/ч, данный показатель также обнуляется (—.-). |

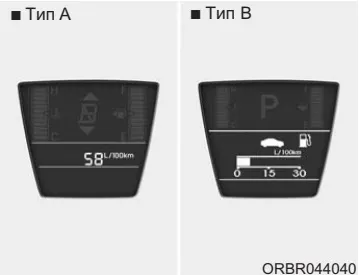

 Текущий расход топлива (л/100 км) В этом режиме каждую секунду система вычисляет текущий расход топлива, основываясь на данных о пробеге и впрыске топлива. |

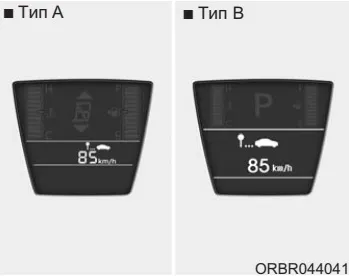

 Средняя скорость (км/ч) Здесь определяется средняя скорость автомобиля с момента последнего обнуления. Даже если автомобиль не двигается, расчет продолжается, если двигатель работает. Удержание кнопки TRIP более 1 секунды в этом режиме обнулит показания до нуля (—). |

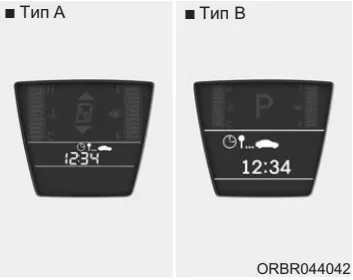

 Время в пути В этом режиме отображается общее время нахождения автомобиля в движении с момента последнего обнуления. Даже при остановке автомобиля отсчет времени продолжается, пока двигатель работает. Рабочий диапазон: от 00:00 до 99:59. Чтобы сбросить время в пути до нуля (00:00), держите кнопку TRIP более 1 секунды в этом режиме. |

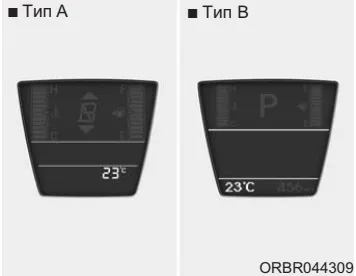

 Температура снаружи Эта функция показывает температуру воздуха на улице. Рабочий диапазон устройства: от -40 °C до 80 °C (от -40 °F до 176 °F). Чтобы переключить единицы измерения температуры с °C на °F, удерживайте кнопку TRIP в этом режиме более 1 секунды. |

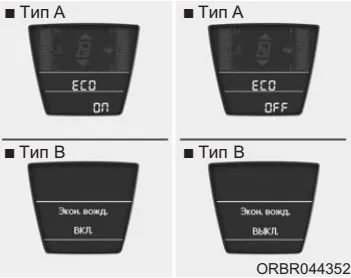

 ЭКО-режим ВКЛ./ВЫКЛ. • Для автомобилей с автоматической коробкой передач В данном режиме можно активировать или деактивировать ЭКО-индикатор на панели приборов. Если во время включения ЭКО-режима удерживать кнопку TRIP больше 1 секунды, на дисплее появится надпись ECO OFF, и индикатор выключится во время движения. Чтобы снова включить ЭКО-индикатор, необходимо в режиме ECO OFF удерживать кнопку TRIP более 1 секунды, после чего на дисплее отобразится режим ECO ON. Если в ЭКО-режиме нажать кнопку TRIP менее 1 секунды, режим переключится на одометр поездки. • Для автомобилей с механической коробкой передач |

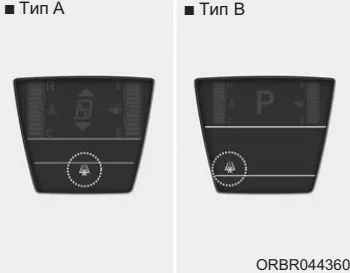

Снежинка на приборной панели Solaris 1 2010-2017 Индикатор обледенения (если установлен) Когда температура на улице опускается ниже 4°C (39.2°F), при включенном зажигании символ снежинки сначала мигает в течение 10 секунд, а затем загорается и появляется звуковой сигнал. При активации индикатора обледенения во время движения, необходимо соблюдать особую осторожность: избегайте резкого ускорения, торможения и резких маневров. |
| Информация из руководства пользователя Hyundai Solaris 1-го поколения |
