Все о рулевом управлении автомобиля: как оно работает и почему важно

Рулевое управление представляет собой ключевую систему, которая передаёт движение от рулевого колеса к колесам автомобиля, регулируя их угол поворота относительно вертикальной оси. Обычно именно передние колеса подвержены управлению. Основная цель данной системы заключается в достижении возможности поворота под различными углами и умении выполнять манёвры в нужном направлении.

Коротко о главном
  • Определение рулевого управления и его роль в управлении автомобилем.
  • Типы рулевых систем: механические, гидравлические и электрические.
  • Принцип работы рулевого механизма и его ключевые компоненты.
  • Преимущества и недостатки различных типов рулевых систем.
  • Техническое обслуживание и уход за рулевым управлением для повышения безопасности.

Устройство рулевого управления авто

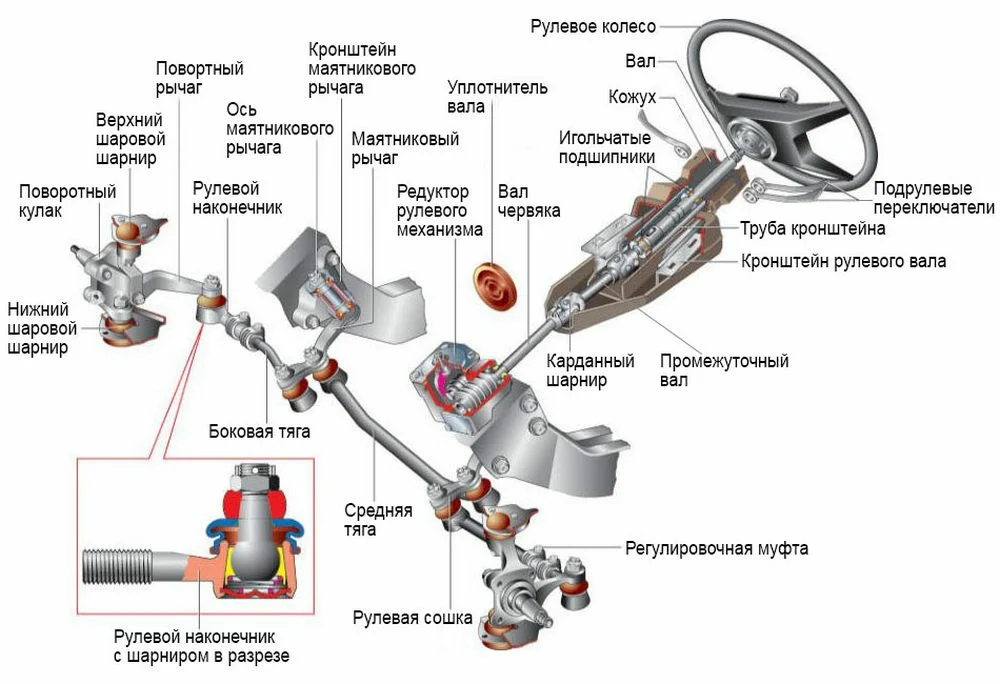

Система рулевого управления состоит из ряда важных компонентов:

  • Рулевое колесо – это окружность в форме тора с соответствующими спицами, с помощью которой водитель меняет направление движения автомобиля. На руле может быть установлен набор кнопок для управления мультимедийными системами и подрулевые переключатели. В центральной части руля располагается подушка безопасности SRS для водителя.
  • Рулевая колонка, основная задача которой состоит в передаче управляющих действий на рулевой механизм, включает вал с шарнирным соединением. Иногда на колонку устанавливаются устройства противоугонной защиты, как механические, так и электрические блокираторы.
  • Рулевой механизм, преобразующий вращение руля в движение колес. Это механический редуктор, который меняет передаточное отношение. Рулевая колонка соединена с рулевым механизмом при помощи карданного вала.
  • Рулевой привод, состоящий из рулевых тяг, наконечников и рычагов, передаёт усилие от рулевого механизма к поворачиваемым колесам.
  • Гидравлический или электрический усилитель руля облегчает процесс поворота колес путём увеличения усилия, которое передаётся на рулевой привод.
  • Дополнительные элементы и механизмы, такие как «демпфер», смягчающий воздействия на систему рулевого управления, а также электронные системы.

Подвеска и система рулевого управления тесно связаны между собой. Жёсткость подвески влияет на скорость реакции автомобиля при изменении положения руля.

Как работает

Каждый элемент в системе рулевого управления выполняет своё четко определённое назначение.

Процесс работы системы происходит в следующем порядке:

  1. Водитель поворачивает рулевое колесо.
  2. Рулевое колесо начинает поворот вместе с колонкой и карданом.
  3. Энергия, передаваемая карданом, проходит через усилитель руля, где увеличивается с помощью ГУР или ЭУР.
  4. Увеличенная энергия поворота попадает на рулевой механизм, где преобразуется. Колонка с карданом поворачивается вертикально, и механизм переводит это вращение в горизонтальное для передачи на колеса.
  5. Затем энергия передаётся на рулевой привод, который преобразует её и через тяги и направляющие выполняет поворот колес.
  6. Поворот колес приводит к развороту всего автомобиля.

Если в системе отсутствует усилитель руля, работа осуществляется аналогичным образом, за исключением усилителя.

Разновидности

Существуют различные виды рулевых механизмов, они классифицируются по типу редуктора и делятся на три категории:

  • Реечный механизм отличается своей простотой и высоким коэффициентом полезного действия. Однако он сильно подвержен ударам и нагрузкам на сложных участках дороги.

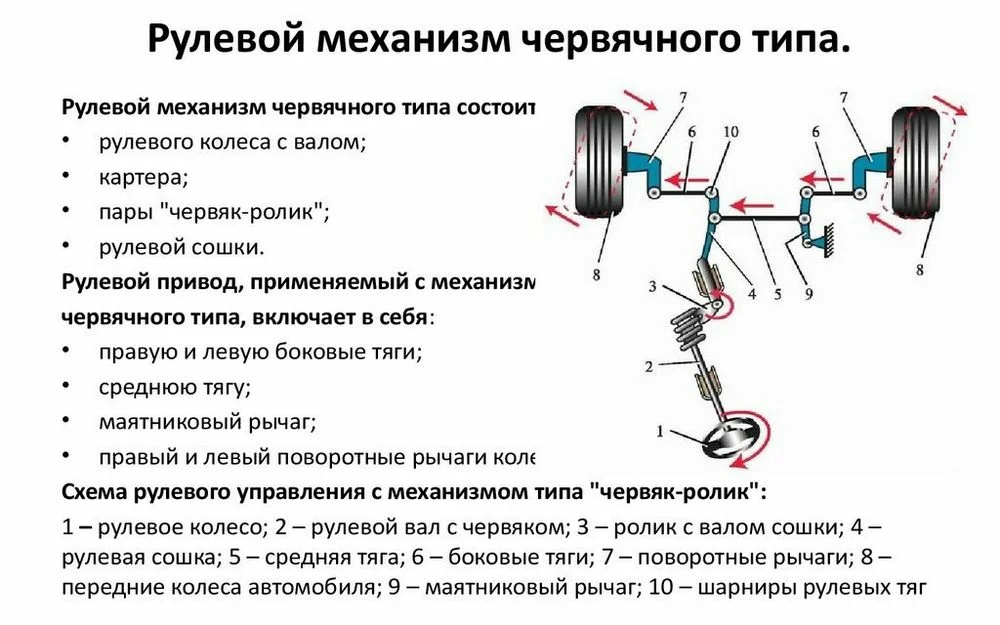

  • Червячный механизм хорошо зарекомендовал себя в маневрировании и позволяет выполнять большие углы поворота колес. Он менее уязвим к ударным нагрузкам, но процесс его производства дороже.

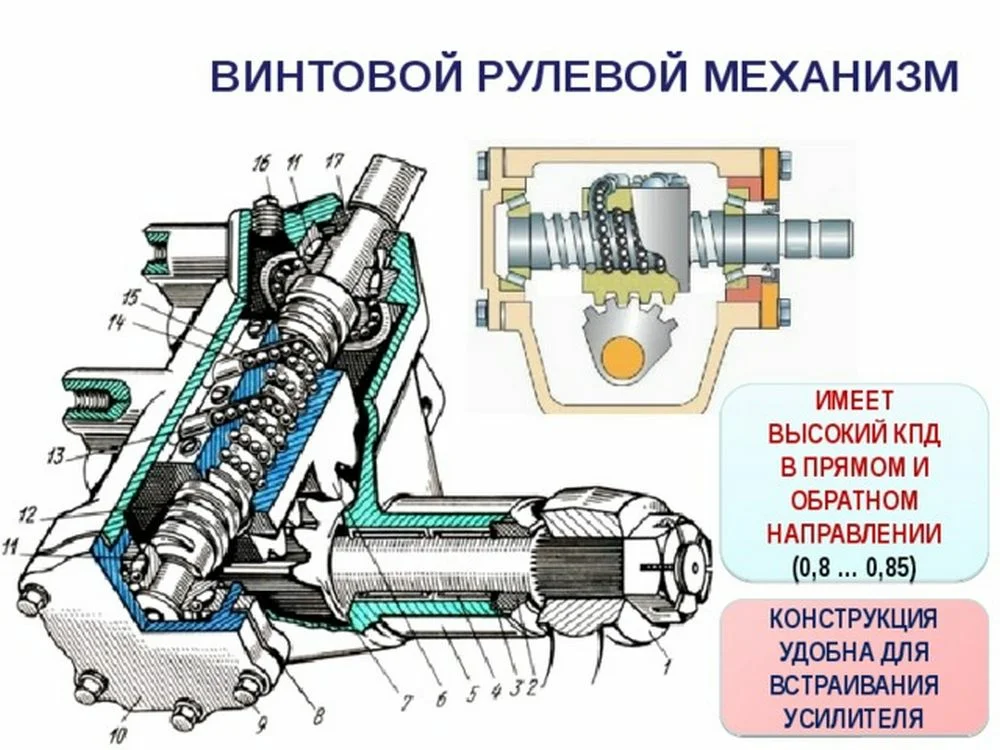

  • Винтовой механизм работает аналогично червячному и, как правило, обладает высоким коэффициентом полезного действия, что позволяет ему выдерживать большие нагрузки.

В зависимости от типа усилителя рулевые системы подразделяются на четыре группы:

  • Без усилителя руля, такие автомобили больше не производятся.
  • Системы с гидравлическим усилителем (ГУР), обладающие компактными размерами и простой конструкцией. Эти системы являются наиболее распространёнными и популярными. Единственный недостаток заключается в необходимости периодической проверки уровня масла.
  • Рулевое управление с электрическим усилителем (ЭУР), являющееся самой современной системой, простое в настройке, надёжное и экономичное, минимально требующее вмешательства водителя.
  • Система с электрогидравлическим усилителем (ЭГУР), в которой насос работает от независимого электрического двигателя, а не от мотора автомобиля.

В системе рулевого управления могут устанавливаться:

  • Активное рулевое управление, которое автоматически корректирует передаточное отношение в зависимости от скорости, а также адаптируется к изменениям направления движения колес, учитывая состояние дороги.
  • Динамическое рулевое управление, аналогичное активному, однако использующее электрический двигатель вместо планетарного редуктора.
  • Адаптивное рулевое управление, отличающееся отсутствием прямой жёсткой связи между рулём и колесами.

Общие требования в рулевому управлению авто

Установленные общие стандарты по безопасной эксплуатации автотранспорта ставят требования к техническому состоянию системы рулевого управления:

  • Управление должно обеспечивать устойчивое прямолинейное движение и маневренность в соответствии с установленными нормами курсовой устойчивости, управляемости и поворачиваемости.
  • Усилие, необходимое для изменения направления и выполнения поворотов, должно соответствовать предельным нормативным значениям.
  • Количество полных оборотов рулевого колеса от зафиксированного среднего состояния до крайних значений не должно превышать установленные технические характеристики автомобиля.
  • В случае поломки или неисправности усилителя руля, управление должно проходить с соблюдением всех требований безопасности.

Мнение эксперта
Алексей Абзалов
Автоэксперт с 20 летним стажем

Рулевое управление автомобиля — это один из ключевых элементов, определяющий его маневренность и устойчивость на дороге. Являясь связующим звеном между водителем и колесами, рулевое управление позволяет точно и эффективно направлять транспортное средство. В современных автомобилях используются различные системы, такие как механическое, гидравлическое и электрическое рулевое управление, каждое из которых имеет свои особенности и преимущества.

Механическое рулевое управление, хоть и считается устаревшим, всё ещё применяется в ряде автомобилей благодаря своей простоте и надежности. Гидравлические системы, в свою очередь, обеспечивают легкость управления и меньшую нагрузку на водителя, особенно при маневрировании на малых скоростях. Однако и в этом случае необходимо учитывать возможные утечки жидкости и необходимость регулярного обслуживания, что может сказаться на безопасности.

С переходом на электрическое рулевое управление разработчики автомобилей сделали значительный шаг вперед в обеспечении безопасности и комфорта. Эта система позволяет не только упростить конструкцию, но и интегрировать дополнительные технологии, такие как адаптивный контроль траектории и системы помощи при парковке. Важно понимать, что выбор рулевого управления должен основываться на потребностях водителя и условиях эксплуатации автомобиля, поскольку каждый тип имеет свои сильные и слабые стороны.

Нормативная исправность рулевого управления и безопасность эксплуатации автомобиля оцениваются по важному показателю — величине люфта, который означает максимальный угол вращения руля, при котором ещё не передаётся усилие на поворачивающие колеса.

Существуют предельные нормативные значения для этих углов:

Вид транспорта Допустимый суммарный люфт в градусах
Легковые автомобили, а также грузовые и пассажирские модели, основанные на их базе 10
Автобусы 20
Грузовики 25

Развитие рулевого управления

С ростом мирового автомобильного производства, механизмы рулевого управления претерпевают значительные улучшения и становятся более совершенными, особенно в плане безопасности. Особое внимание уделяется модернизации рулевых колонок и усилителей руля. Компания Bosch активно занимается разработкой инновационных рулевых колонок, улучшая их эргономику и внедряя новые конструктивные решения.

Регулировки руля по высоте и вылету значительно изменились, появились кнопочные электрические регулировки, а также возможность фиксировать положение и запоминать настройки в бортовом компьютере.

Современные рулевые механизмы показывают нулевые показатели люфта. Кроме того, разработаны системы пассивной безопасности, которые при аварии обеспечивают безопасное складывание и деформацию рулевой колонки, что упрощает процесс ремонта и снижает затраты.

Для крупных коммерческих грузовых автомобилей созданы электрические усилители, которые обеспечивают комфортное управление тяжеловозами.

Частые неисправности

Список распространенных неисправностей системы рулевого управления с гидравлическим усилителем.

Проблемы, их причины и методы решения неисправностей
рулевого управления
Причины поломок Способы устранения проблем
Увеличенный люфт рулевого колеса и слышимые стуки в системе
Ослабленные болты, удерживающие рулевое управление Затянуть болты
Износ на шаровых соединениях рулевых тяг Заменить или подтянуть шаровые соединения
Износ карданного соединения рулевого вала Потребуется замена промежуточного вала
Тугое вращение руля — недостаток усиления
Скольжение ремня навесного оборудования Заменить ремень или натяжитель
Повреждение ремня навесного оборудования Заменить ремень
Недостаток жидкости в системе ГУР Восстановить уровень масла в ГУР
Воздушные пробки в системе ГУР Продувание системы ГУР
Перекручивание или повреждение шлангов Устранить перекрут или заменить шланги
Низкое давление в насосе ГУР Отремонтировать или заменить насос
Увеличенные внутренние утечки в насосе
Утечка жидкостей из рулевого механизма Замена поврежденных деталей
Изгиб или повреждение уплотнителей рулевого механизма Заменить уплотнители
Не полностью возвращается руль в нулевое положение
Сложности с вращением рулевых тяг Замена рулевых тяг
Износ карданного соединения рулевого вала Заменить вал
Деформация рулевой рейки Замена рейки
Повреждения подшипника шестерни
Перекручивание или неисправность шлангов ГУР Устранить перекрут или заменить шланги
Шумы и стуки в рулевом управлении
Контакт шлангов рулевого управления с кузовом Обеспечить правильную прокладку и надежное крепление шлангов
Ослабленные болты крепления рулевого механизма Затянуть крепежи
Неплотность креплений рулевых тяг и/или шаровых наконечников Затянуть крепления
Износ рулевых тяг и/или их наконечников Замена тяг и/или их наконечников
Повышенный шум насоса гидравлического усилителя
Недостаточный уровень жидкости в ГУР Восстановить уровень масла в ГУР
Воздух в системе ГУР Продуйте систему ГУР
Ослабление крепежей насоса Затянуть болты

Наиболее распространенные неисправности элементов рулевого управления:

  • Износ или поломка шаровых наконечников
  • Износ ремня и насоса гидроусилителя
  • Протечки в системе рулевого механизма
  • Ослабление соединений различных компонентов.

Проблемы с системой рулевого управления могут проявляться через стуки, биение руля, значительный люфт, шумы от усилителя, утечки жидкости и снижение уровня гидравлического масла.

Наиболее частые действия по исправлению неисправностей включают замену наконечников тяг, а также самой тяги, сальников и масла в гидравлическом усилителе. В некоторых случаях может понадобиться ремонт или замена насоса ГУР, рулевой рейки и редуктора.

Подготовка к замене с промывкойМасло уже использовалосьС помощью подручных средств выкачиваем жидкость из бачкаОсталось немного, не хватило длины шлангаСнимаем большой патрубок, предварительно поставив обрезанную бутылку. Сливаем остатки жидкости.Возвращаем нижний патрубок на место. Снимаем верхний и блокируем вывод болтом или обструганной палкой.Поднимаем авто на опоры, чтобы удобнее было вращать колеса. Наполняем бачок до краев новой жидкостью.Поворачиваем руль от одного упора к другому. В щель наблюдаем, как новая жидкость уходит из бачка, а старая заполняет бутылку.После прокачки в бачке очень много грязи.СнимаемТщательно моемЗаполняем новой жидкостью, поворачиваем руль из стороны в сторону до тех пор, пока не исчезнут пузырьки в бачке.

Левый и правый руль

В большинстве стран движение осуществляется по правой стороне дороги, и рулевое управление находится слева в салоне. В некоторых странах, следуя британской традиции, движение идет по левой стороне, а руль расположен справа.

Некоторые водители оказываются в ситуации, когда, движась по правосторонней дороге, они используют автомобиль с правосторонним расположением руля.

Достоинства правого руля при движении по правой полосе:

  • В плотном потоке легче маневрировать вправо.
  • Бордюр при парковке более заметен.
  • При необходимости покинуть автомобиль, водитель выходит на тротуар без обхода машины.

Однако высадка пассажиров может быть затруднена, так как им необходимо выходить на проезжую часть. Постоянно нужно напоминать о необходимости быть осторожными.

Механизм рулевого управления у праворульного автомобиля аналогичен леворульному, просто зеркально отражен и не вызывает проблем.

Серьезной проблемой могут стать фары. У праворульного автомобиля свет направлен не на обочину, а вправо, в сторону встречного потока. Их необходимо перенастраивать так, чтобы свет был направлен в «правильную» сторону.

Подруливание задних колес авто

4WS (четырехколесное рулевое управление) — это электронная система, позволяющая задним колесам, которые обычно не участвуют в рулении, подруливать. При движении на повышенных скоростях задние колеса поворачиваются в том же направлении, что и передние. Это помогает стабилизировать движение автомобиля при резких маневрах.

На низких скоростях задние колеса поворачиваются в сторону, противоположную передним. Это делается, например, при разворотах, когда нужно уменьшить радиус поворота. Рулевое управление становится очень удобным в таких ситуациях.
