Рама является ключевым элементом конструкции автомобиля, однако не все владельцы автомобилей знают, из каких составляющих она состоит и какие виды рам существуют. В данной статье мы рассмотрим, что такое рама, какие типы бывают, их достоинства и недостатки, а также приведем примеры современных автомобилей, использующих рамную конструкцию.
- Определение рамы: Рама — это основная конструкция автомобиля, обеспечивающая прочность и жесткость кузова.
- Типы рам: Основные виды — несущая (моно- или несущая рама) и независимая рама для внедорожников.
- Преимущества рамных автомобилей: Высокая прочность, большая грузоподъемность и простота ремонта.
- Недостатки: Большая масса, менее комфортная езда по сравнению с монококами.
- Популярные рамные внедорожники: Toyota Land Cruiser, Jeep Wrangler, Nissan Patrol и Mitsubishi Pajero.
Рама автомобиля — это
Это прочная основа, на которой устанавливаются все ключевые узлы и шасси. Она создает необходимую стабильность и прочность, являясь неотъемлемой частью механизма. Рамная конструкция позволяет автомобилю выдерживать большие нагрузки и передвигаться по сложным маршрутам.
Плюсы и минусы рамной конструкции
У этой конструкции имеются как положительные, так и отрицательные стороны. Начнем с ее преимуществ.
Рама (Ленд Крузер 300) и стандартный кузов
Ключевым достоинством является ее высокая прочность и надежность. Рамный дизайн автомобиля служит основой, к которой прикреплены кузов и другие компоненты. Это позволяет автомобилю хорошо справляться с большими крутящими моментами.
Также следует отметить, что в случае повреждения можно заменить лишь испорченную деталь. Это упрощает и ускоряет процесс ремонта, что помогает сэкономить деньги и время.
Тем не менее, такая система имеет и некоторые недостатки.
Она значительно тяжелее некоторых других конструктивных решений, что влияет на расход топлива. Увесистая конструкция может негативно сказаться на управляемости и динамических характеристиках транспорта.
Кроме того, место, занимаемое рамой, уменьшает общий объем доступного пространства. Она также повышает центр тяжести, что может вызвать снижение устойчивости на дороге.
Основные виды рам
В мире автопрома разработано множество рам с разнообразными конструктивными особенностями. Одним из популярных типов является лонжеронная рама, состоящая из удлиненных элементов — лонжеронов. Второй распространенный вид — хребтовая рама, в которой основная структура расположена перпендикулярно продольным элементам. Существует также пространственная рама, представляющая собой сложную комбинацию различных компонентов.
Каждый из типов рам может иметь свои варианты с дополнительными элементами и архитектурными особенностями. У них также имеются свои плюсы и минусы, которые стоит учитывать при выборе оптимальной конструкции для конкретного автомобиля. Некоторые виды рам обеспечивают повышенную жесткость и безопасность, но при этом могут быть тяжелее и менее удобными для пассажиров.
Лонжеронная
К наиболее распространенному типу можно отнести лонжеронную раму. Она состоит из двух продольных элементов, протягивающихся по всей длине автомобиля и соединяющихся поперечными элементами. Балки, как правило, изготовлены из стали и могут иметь разнообразные формы сечения для улучшения жесткости конструкции на кручение.
В такой конструкции боковые элементы могут принимать различные формы, например, изогнутые или расположенные под углом, что улучшает характеристики управляемости автомобиля. Поперечные соединительные элементы также могут иметь различные конфигурации.
Преимущества данной рамы включают надежность и жесткость, а также легкость в сборке и восстановлении. Такие рамы хорошо подходят для эксплуатации в сложных дорожных условиях и в условиях бездорожья. Однако недостатками являются увеличенные габариты, что может ограничить пространство в салоне и усложнить вход в автомобиль.
Периферийная
Этот тип рамы также принадлежит к популярной категории и применялся в 1960-х годах для крупных европейских легковых автомобилей и американских «дредноутов». В этой конструкции элементы расположены максимально широко для кузова, что позволяет существенно понизить уровень пола и, таким образом, уменьшить общую высоту автомобиля.
Такое решение также значительно повышает устойчивость к боковым ударам. Однако стоит заметить, что такая конструкция не предназначена для выдерживания больших нагрузок, поэтому кузов должен обладать достаточной прочностью и жесткостью, чтобы компенсировать этот недостаток.
Пространственная
Спортивные автомобили требуют особенного подхода к проектированию, поэтому здесь применяется специализированный тип рам. Эта пространственная рама является технологическим достижением. Конструкция состоит из тонких трубок, образующих раму, обладающую исключительной жесткостью и прочностью.
Такой тип когда-то был широко востребован в гоночных автомобилях и остается одним из самых совершенных. В массовом производстве этой конструкции в основном заменены более простыми решениями, такими как монокок.
Тем не менее, узкотрубные конструкции также находят применение в других секторах автопрома, например, в создании автобусов, где требуется высокая прочность и жесткость.
Хребтовая
Одна из наиболее востребованных рам в автомобильной промышленности — это хребтовая рама, функционирующая как основа (позвоночник) автомобиля.
Этот тип был разработан компанией Tatra и в основном используется в автомобилях под этим брендом. Основным несущим элементом является труба, соединяющая двигатель в передней части с трансмиссией. Коробка передач и трансмиссия расположены в одном узле, что делает конструкцию компактной и легкой в обслуживании.
Преимущества данного типа рамы заключаются в высокой жесткости на кручение и защите трансмиссионных агрегатов от внешних воздействий. Независимая подвеска колес позволяет комфортно преодолевать длительные расстояния, что особенно актуально для специализированных автомобилей.
Однако ремонт может быть более сложным из-за того, что некоторые узлы находятся внутри рамы. Тем не менее, хребтовые конструкции продолжают использоваться в современных автомобилях благодаря своей надежности и долговечности.
Вильчато-хребтовая
Данный тип рамы также был разработан компанией Tatra. В отличие от хребтовой рамы, двигатель размещен не на трансмиссионной трубе, а на специальной спинной вилке.
Это сделано для снижения вибраций двигателя, передающихся на раму, и уменьшения шумов в салоне. Данная конструкция также помогает снизить шум от колес. Однако раздвоенные рамы сейчас почти не используют в автомобильной промышленности из-за сложности и дороговизны их производства.
Х-образная
Эта разновидность конструкции включает два продольных элемента и получила свое название благодаря характерной форме, напоминающей букву «X» в алфавите. Она отличается тем, что разнесенные на концах участки рамы сходятся в центре.
Преимущество Х-образной рамы заключается в том, что она обеспечивает более высокую жесткость и прочность по сравнению с обычными. Из-за этого автомобили с такими рамами лучше проявляют себя на дороге и справляются с нагрузками.
Пол объединен с рамой
Основа автомобиля играет важную роль в конструкции, сочетая в себе черты как кузова, так и рамной конструкции. Обычно несущий пол применяется в серийных автомобилях, чтобы понизить центр тяжести и тем самым повысить стабильность на дороге.
В Volkswagen Beetle (Жук) кузов прикреплен к плоской панели пола. Это конструктивное решение уменьшает передачу вибрации от двигателя к нижней части кузова, обеспечивая более комфортную поездку для пассажиров. Аналогичную конструкцию имеет Renault 4CV.
Несмотря на преимущества более низкой конструкции кузова, рама остается актуальной для грузовиков и внедорожников. Она позволяет разрабатывать автомобили с высоким уровнем грузоподъемности и проходимости.
Современные рамные автомобили
Сегодня рамы используются не так уж часто. В основном это рамные внедорожники, для которых не так важны экономия топлива и управляемость.
Что такое рамный внедорожник? Это автомобиль, который базируется на прочной и жесткой раме, которая позволяет преодолевать большие нагрузки в сложных условиях бездорожья. Такие транспортные средства проектируются с целью перемещения по сложным маршрутам, включая броды, каменистые, снежные и песчаные участки.
Рама в автомобиле представляет собой основную конструктивную часть, на которую монтируются все остальные элементы, такие как кузов, подвеска и двигатель. В отличие от монокока, где кузов и несущая структура соединены в единое целое, в рамной конструкции рама служит основой, обеспечивая жесткость и прочность всего автомобиля. Это крайне важно для внедорожников, которые часто подвергаются высоким нагрузкам и жестким условиям эксплуатации.
Среди самых массовых рамных внедорожников можно выделить такие модели, как Toyota Land Cruiser, Nissan Patrol и Jeep Wrangler. Эти автомобили традиционно пользуются популярностью благодаря своей надежности и способности преодолевать трудные участки дороги. Их рамная конструкция позволяет устанавливать мощные двигатели и серьезные системы подвески, что делает их идеальными для бездорожья.
Одним из ключевых преимуществ рамных внедорожников является возможность замены и ремонта отдельных компонентов без необходимости замены всего кузова. Это значительно упрощает техническое обслуживание и продлевает срок службы автомобиля. Кроме того, рамы способствуют лучшей устойчивости на сложных маршрутах, что делает такие автомобили предпочтительными для тех, кто часто отправляется в длительные поездки по труднопроходимым местам.
Рамные внедорожники
Вот несколько распространенных моделей внедорожников:
- Toyota Land Cruiser — один из наиболее известных внедорожников, обладающий надежной рамой и высокой проходимостью.
Ленд Крузер 300
- Его менее дорогой аналог — Toyota Land Cruiser Prado, который не имеет претензий на люкс, но отличается высоким уровнем проходимости.
Прадо 150
- Lexus LX – это представитель премиального сегмента, по сути являющийся аналогом Land Cruiser. Этот автомобиль отличается внушительными размерами, высоким уровнем комфорта и мощными моторами.
LX600
- Lexus GX – более дорогая версия модели Prado. Несмотря на то, что в нем меньше удобств, чем в LX, на сложной местности он способен проехать гораздо дальше.
GX150
- Mercedes-Benz G-класс. Его наименование Geländewagen в переводе с немецкого языка означает «внедорожник». Это действительно культовая модель. Однако, использование его в городских условиях может быть не самым разумным решением. Тем не менее, статус владельца «Гелика» очень высок.
G-class W463
- УАЗ Патриот – это попытка российской компании создать более-менее комфортный внедорожник.
Патриот УАЗ-3163

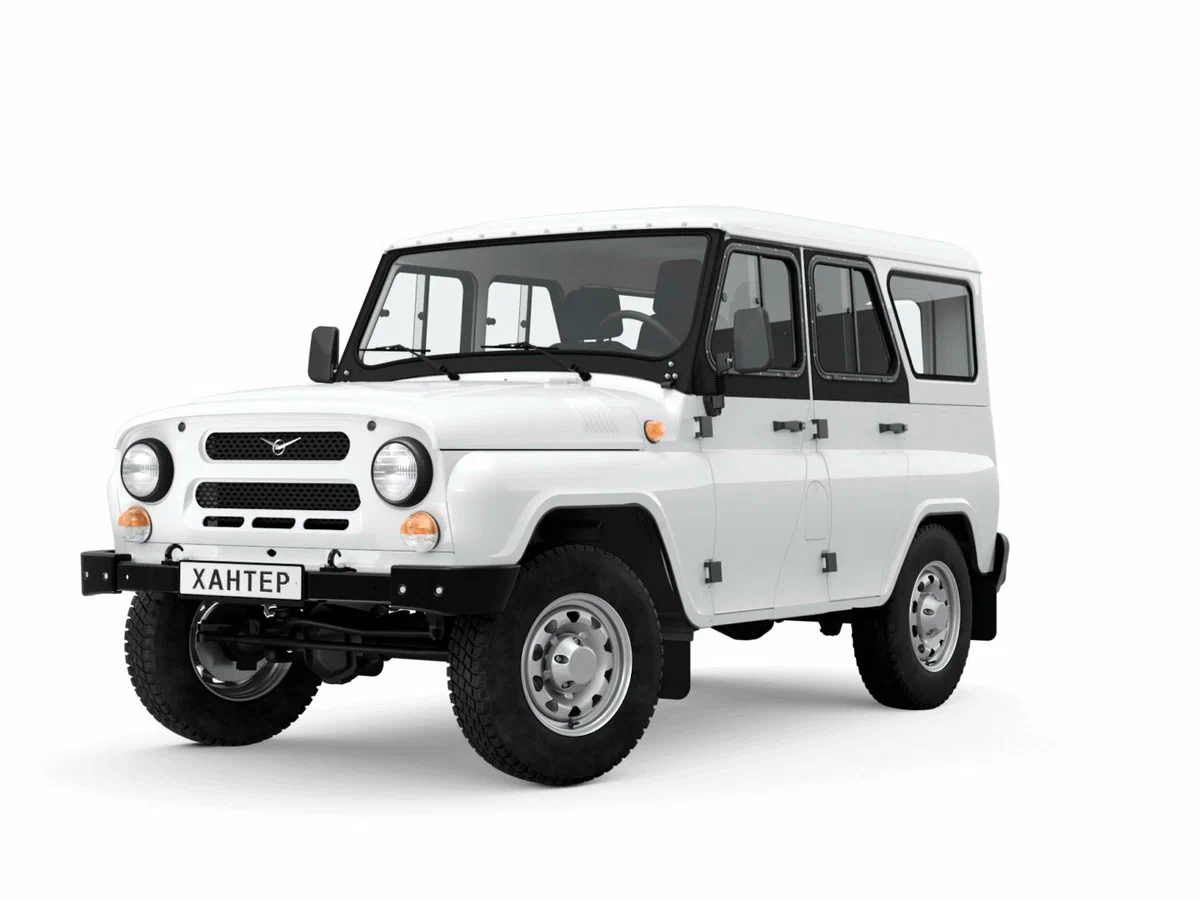

- УАЗ Хантер – классический внедорожник с историей более 50 лет. Он практически лишен удобств, однако его внедорожные качества действительно достойны восхищения.
Уазик
- Mitsubishi Pajero – традиционный японский внедорожник с рамной конструкцией (по такой схеме построены 1 и 2 поколение).
Паджеро 2 поколения
- Mitsubishi Pajero Sport – ближний родственник пикапов. Это простой и надежный автомобиль, хотя comfort-уровень оставляет желать лучшего.
Паджеро Спорт 3 поколения
- Land Rover Discovery – рамная модель от британского бренда, хотя с 3 поколения рамная основа больше не используется.
Дискавери 2 поколения
- Toyota Hilux – согласно последним статистическим данным, это самый продаваемый пикап в России.
Toyota Hilux AN120
- Mitsubishi L200 – японский производитель славится своими пикапами и внедорожниками, хотя их продажи значительно уступают моделям Toyota.
Mitsubishi L200 пятого поколения
- Isuzu D-Max – самая последняя версия была представлена в России в 2021 году.
Isuzu D-Max третьего поколения
- УАЗ Пикап – хотя его надежность и оснащение уступают японским аналогам, цена на него в три раза ниже.
УАЗ Пикап
- Mercedes-Benz X-Class – это пикап, который является близким «братом» Nissan Navara.
Mercedes-Benz X-Class
- Volkswagen Amarok – один из крупнейших автопроизводителей не мог проигнорировать сегмент пикапов и выпустил свою модель.
Volkswagen Amarok второго поколения
- Ford F-150 — знаменитый пикап, который отличается прочной рамной конструкцией и высокой грузоподъемностью. Он является самым продаваемым автомобилем в США на протяжении последних 40 лет; в 2023 году было продано 750 тысяч экземпляров.
Ford F-150 девятого поколения
- Chevrolet Silverado — еще один пикап с крепкой рамой и мощным мотором, который обеспечивает возможность перевозки тяжёлых грузов и преодоление сложных рельефов.
Chevrolet Silverado четвертого поколения
Jeep Wrangler – это компактный внедорожник, который благодаря своей рамной конструкции отличается высоким уровнем маневренности и универсальности. Его можно считать американским аналогом УАЗа.
Вранглер 4 поколения
| Бренд и модель | Привод | Блокировки | Понижайка | Клиренс (мм) |
|---|---|---|---|---|
Chevrolet Tahoe | автоматически подключаемый полный | заднего межколесного дифференциала | да | 231 |
Great Wall Hover H3 и H5 | подключаемый полный | нет | да | 175 |
Kia Sorento 1 поколения (со 2 без рамы) | задний, подключаемый полный, автоматически подключаемый полный | нет | да | 203 |
Land Rover Discovery 2 поколения (с 3 без рамы) | постоянный полный | межосевого дифференциала | да | 253 |
Mitsubishi Pajero 2 поколения (с 3 без рамы) | подключаемый полный (Part-time), постоянный полный | заднего межколесного и межосевого (у версий с постоянным полным приводом) | да | 210 |
Mitsubishi Pajero Sport | подключаемый полный, постоянный полный | межосевого и заднего межколесного дифференциала | да | 215-220 |
Nissan Patrol | Y61 — подключаемый полный (Part-time), Y62 — автоматически подключаемый полный | заднего межколесного дифференциала | да | 220-274 |
Nissan Pathfinder (R51) | автоматически подключаемый полный | заднего дифференциала | да | 233 |
Toyota Land Cruiser | подключаемый (Part-time — Land Cruiser 100 STD и GX), постоянный полный | межосевого, переднего и заднего межколесных дифференциалов (Land Cruiser 100 GX) | да | 230 |
Toyota Land Cruiser Prado | постоянный полный | межосевого и заднего моста (опция) | да | 215-230 |
Toyota Hilux Surf | подключаемый полный (Part-time) | нет | да | 240 |
Toyota Fortuner | подключаемый полный | отключение переднего дифференциала (у всех), блокировка заднего дифференциала (дорогие комплектации) | да | 225 |
SsangYong Korando, ТагАЗ Tager | подключаемый полный | нет | да | 195 |
SsangYong Kyron | подключаемый полный (Part-time) | нет | да | 199 |
SsangYong Rexton | задний, подключаемый полный (Part-time), постоянный полный | нет | да (в зависимости от комплектации) | 206-250 |
Suzuki Jimny | подключаемый полный (Part-time) | межосевого дифференциала | да | 190 |
Suzuki Grand Vitara (1-е поколение) | подключаемый полный (Part-time) | межосевого дифференциала | да | 195 |
УАЗ Патриот | подключаемый полный (Part-time) | заднего дифференциала | да | 210 |
УАЗ 469 / 3151 / Хантер | подключаемый полный (Part-time) | заднего дифференциала | да | 210 |
Премиальные внедорожники на раме
| Бренд и модель | Привод | Блокировки | Понижайка | Клиренс (мм) |
|---|---|---|---|---|
Cadillac Escalade | постоянный полный | заднего межколесного дифференциала | нет | 235 |
Infiniti QX56 (QX80 после рестайлинга) | подключаемый полный | нет | да | 257 |
Lexus LX | постоянный полный | межосевого дифференциала | да | 220-225 |
Lexus GX | постоянный полный | межосевого дифференциала | да | 215 |
Mercedes-Benz ML 1 поколения | постоянный полный | нет | да | 215-230 |
Легендарные рамные внедорожники
| Бренд и модель | Привод | Блокировки | Понижайка | Клиренс (мм) |
|---|---|---|---|---|
Jeep Wrangler | подключаемый полный (Part-time) | переднего и заднего межколесных дифференциалов | да | 259 |
Toyota Land Cruiser 70 | подключаемый полный (Part-time) | переднего и заднего межколесных дифференциалов | да | 230 |
Nissan Terrano | подключаемый полный (Part-time) | межосевого дифференциала | да | 190-210 |
Mercedes-Benz G-Class | постоянный полный | межосевого, переднего и заднего межколесных дифференциалов | да | 205 |
Hummer H2 / H3 | постоянный полный | межосевого и заднего межколесного дифференциалов, переднего дифференциала (H3 Adventure) | да | 255 мм (H2), 231 мм (H3) |
Land Rover Defender | постоянный полный | межосевого дифференциала | да | 250 |
Lincoln Navigator | автоматически подключаемый полный | нет | да | 220 |
Пикапы
Данный класс автомобилей менее популярен, однако он имеет свою аудиторию.
Nissan Navara — это ещё один пикап, который благодаря своей раме способен перевозить большие грузовые объемы и обеспечивает отличную проходимость в любых условиях.
Nissan Navara третьего поколения
Если данная информация была полезна, оставьте свой комментарий. Если же вы нашли её недостаточно полезной или неверной, пожалуйста, дайте знать.
Вопросы по теме
Почему в некоторых автомобилях используются рамные конструкции, а в других — монококи?
Рамная конструкция автомобиля обеспечивает повышенную жесткость и прочность, что делает её идеальной для внедорожников и грузовых автомобилей, которые должны выдерживать значительные нагрузки и справляться с тяжелыми условиями эксплуатации. Монокок, в свою очередь, легче и более эффективен в управлении на городских маршрутах, что делает его предпочтительным для легковых автомобилей. Так, выбор конструкции зависит от предназначения транспортного средства и условий, в которых оно будет использоваться.
Как рама влияет на безопасность автомобиля в случае аварии?
Рамная конструкция автомобиля может оказывать как положительное, так и отрицательное влияние на безопасность. С одной стороны, жесткая рама предлагает защиту при ударе и может минимизировать деформацию кузова. С другой стороны, в случае серьезного столкновения внедорожника с рамной конструкцией, травмы пассажиров могут быть более серьезными из-за слабой способности поглощать ударную энергию. Рамы также могут затруднять интеграцию современных систем активной и пассивной безопасности, что усложняет задачу инженеров по обеспечению максимального уровня защиты.
Какие культурные аспекты влияют на популярность рамных внедорожников в разных странах?
Популярность рамных внедорожников часто связана с культурными и историческими факторами. В странах с развитыми сельскими районами и труднодоступными местностями, таких как Австралия или Канада, рамные внедорожники являются символом свободы и независимости, позволяя своим владельцам исследовать дикие угодья. В других странах, например в США, рамные внедорожники могут ассоциироваться с определенным образом жизни, который включает активный отдых и путешествия. В то же время, в европейских странах наблюдается рост интереса к более компактным и экономичным автомобилям, что может снижать спрос на крупные рамные внедорожники.
