Пояснение значков на панели приборов Lexus LX третьего поколения (2007-2022)

В данном материале представлено объяснение значков на приборной панели Lexus LX третьего поколения, выпущенного в период с 2007 по 2022 год. Информация о значениях символов получена из руководств пользователя Lexus LX третьего поколения (ссылка в конце таблицы). Знаки на приборной панели разделены на контрольные лампы и индикаторы, которые будут описаны подробнее.

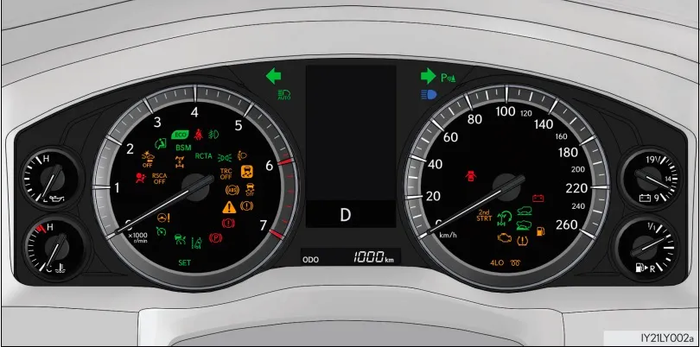

Контрольные лампы

Контрольные лампы Lexus LX третьего поколения 2007-2022

Контрольные лампы предупреждают водителя о потенциальных проблемах в системах автомобиля.

*1 Лампочка тормозной системы Указывает на: • низкий уровень тормозной жидкости или • неисправность тормозов. Рекомендуется немедленно остановиться в безопасном месте и обратиться к официальному дилеру Lexus. Продолжение движения может быть опасным.

*1 Лампочка зарядки аккумулятора Указывает на наличие неисправности в зарядной системе автомобиля. Подобные ситуации требуют немедленной остановки автомобиля в безопасном месте и обращения к дилеру Lexus.

*1 Индикатор неисправности Указывает на проблемы в следующих системах: • электронное управление двигателем; • электронное управление дроссельной заслонкой; • электронное управление автоматической трансмиссией или • систему снижения токсичности выхлопа (если такая имеется). Необходимо незамедлительно провести диагностику у дилера Lexus.

*1 Лампочка SRS Сообщает о проблемах в следующих системах: • системе подушек безопасности SRS или • системе натяжения ремней безопасности. Рекомендуется незамедлительно обратиться к дилеру Lexus.

*1 Лампочка ABS Указывает на неполадки в следующих системах: • системе ABS или • системе экстренной тормозной помощи. Необходимо срочно обратиться к дилеру Lexus.

*1, 4 Лампочка PCS Оповещает о неполадках в системе PCS (Pre-Crash Safety system), либо о ее временной недоступности из-за высоких/низких температур, загрязнений переднего датчика и других факторов. (стр. 297, 628) Следуйте указаниям многофункционального дисплея. Если отключены системы PCS или VSC, загорится лампочка PCS. стр. 297

*1 Индикатор пробуксовки Сообщает о мисправностях в следующих системах: • системе Multi-terrain Select; • системе «ползущего» режима; • VSC (Vehicle Stability Control, система контроля устойчивости); • Active TRC (система контроля тяги); • системе предотвращения заноса прицепа или • вспомогательной системе для начала движения на склоне. Индикатор мигает при работе любой из перечисленных систем, кроме Multi-terrain Select. Необходимо незамедлительно обратиться к дилеру Lexus.

*1 Лампочка автоматической коррекции наклона фар Указывает на наличие неисправностей в данной системе. Срочно обратитесь к дилеру Lexus.

*2 Индикатор полного привода с понижающей передачей Если индикатор мигает, это сигнализирует о неполадках в системе полного привода. (стр. 354) Необходимо незамедлительно обратиться к дилеру Lexus.

*2 Индикатор блокировки межосевого дифференциала Мигающий индикатор говорит о нарушении в работе системы полного привода. (стр. 354) Срочно выполните диагностику у дилера Lexus.

Лампочка открытой двери Сообщает о неполном закрытии двери. Проверьте, чтобы все двери и люк были закрыты.

Лампочка низкого уровня топлива  Для автомобилей с дополнительным топливным баком Указывает на наличие 20,0 литров или менее.  Для автомобилей без дополнительного бака Указывает на 15,0 литров или меньше. Необходимо заправить автомобиль.

Индикатор напоминания о пристегнутом ремне безопасности для водителя Напоминает о необходимости пристегнуться. Необходима предостановка ремня безопасности.

*3 Индикатор напоминания о ремне безопасности переднего пассажира Напоминает пассажиру о том, что ему необходимо пристегнуть ремень безопасности. Пожалуйста, пристегните ремень.

*1 Сводная контрольная лампа Звучащий тревожный сигнал и мигающая лампочка свидетельствуют о том, что сводная система обнаружила какую-то неисправность. стр. 628

*1 Лампочка давления в шинах Указывает на низкое давление из-за: • спущенной шины • естественных условий • неисправности системы контроля давления в шинах. Рекомендуется немедленно остановиться в безопасном месте. Способы решения указаны в руководстве (стр. 626)

*2 Индикатор стояночного тормоза Указывает, что стояночный тормоз не полностью включен или выключен. Повторно нажмите переключатель. Лампочка будет гореть до тех пор, пока стояночный тормоз не будет выключен. Если после снятия с тормоза индикатор погас, значит, система функционирует нормально.

*1 Лампочка тормозной системы Указывает на неполадки в электрической системе стояночного тормоза. Срочно обратитесь к официальному дилеру Lexus.

*1 Лампочка усилителя рулевого управления Сообщает о неисправности системы усилителя рулевого управления. Необходимо срочно обратиться к дилеру Lexus.

*5 Лампочка системы приоритета торможения

*1: Эти лампы включаются при установке ключа в положение IGNITION ON и служат для проверки работы системы. Они гаснут после запуска двигателя или через некоторое время. Если какие-либо индикаторы не включаются или не выключаются, это может указывать на неисправность соответствующей системы. Следует обратиться к дилеру Lexus. *2: Мигающая лампочка сигнализирует о наличии неполадок. *3: Этот индикатор отображается на центральной панели. *4: Лампочка будет мигать или гореть, сигнализируя о проблемах. *5: Этот индикатор отображается на многофункциональном дисплее.

Данные из руководства пользователя Lexus LX третьего поколения

ath />Нравится1

ath />Не нравится

Индикаторы

Индикаторы на панели управления Lexus LX третьего поколения (2007-2022)

Индикаторы предназначены для информирования водителя о текущем состоянии различных систем автомобиля.

Индикатор поворотников Если индикатор начинает мигать быстрее обычного, это может указывать на сгоревшую лампочку в передних или задних фонарях поворота.

Индикатор габаритных огней сзади Активирует задние и передние габариты, фонари освещения номерного знака, а также подсветку панели приборов.

Индикатор дальнего света

Индикатор противотуманных фар

Индикатор задних противотуманных фонарей

*1 Индикатор экологического вождения Индикатор активируется во время экосоответствующего ускорения. Если скорость превышает границы данной зоны или автомобиль остановлен, индикатор гаснет.

*1 Индикатор автоматического дальнего света Адаптивная система дальнего света использует камеру для оценки освещения и автомобилей впереди, чтобы управлять включением и выключением фар.

Индикатор круиз-контроля Для активации системы круиз-контроля нажмите кнопку “ON/OFF”. Это приводит к загоранию индикатора работы системы. Чтобы деактивировать круиз-контроль, повторно нажмите на ту же кнопку.

Индикатор “SET” круиз-контроля Чтобы установить скорость, ускорьтесь до желаемого значения и опустите рычаг вниз. Это приведёт к активации индикатора “SET”. Скорость, зафиксированная в момент отпускания рычага, станет установленной.

Индикатор динамического круиз-контроля с радаром В этом режиме автомобиль автоматически адаптирует скорость, следуя за движением впереди находящегося транспортного средства.

Индикатор LDA Система предупреждения о выходе за пределы полосы помогает водителю оставаться в пределах разметки на дороге, используя камеру для распознавания линий.

*1, 2 Индикатор пробуксовки Активируется при включении систем VSC, Active TRC и управления движением на скользком покрытии. VSC помогает предотвратить занос при резком маневре.

*1 Индикатор VSC OFF В сложных условиях (снег, грязь) система Active TRC может ограничивать мощность. Для «раскачивания» автомобиля для освобождения может потребоваться отключение этой системы.

Индикатор Multi-terrain Select Данная система оптимизирует характеристики автомобиля при движении по сложным маршрутам.

*1 Индикатор “ползущего” режима Он устанавливает фиксированную низкую скорость на сложной местности, минимизируя пробуксовку колес и обеспечивая стабильное движение.

*1, 3 Индикатор RSCA OFF Эта функция отключает срабатывание боковых подушек безопасности при перевороте. Индикатор включается при удерживании переключателя в режиме IGNITION ON.

Индикатор работы трансмиссии при старте со второй передачи Этот режим предназначен для увеличения сцены безопасности на скользкой дороге. Для его активации нажмите кнопку, чтобы снова отключить, нажмите ее еще раз.

Индикатор полного привода с понижающей передачей Режим подходит для движений, требующих максимального тягового усилия, например, при подъемах и спусках. Индикатор включается автоматически.

Индикатор блокировки межосевого дифференциала Этот режим рекомендуется использовать в сложных ситуациях, таких как движение по скользкой или неровной местности. Блокировка может быть отменена после выхода на ровную поверхность.

Индикатор помощи при поворотах Функция поддерживает нужную скорость для прохождения крутых поворотов, уменьшая количество необходимых маневров рулем.

*1 Индикатор режима простого доступа Система AHC поддерживает высоту автомобиля в соответствии с дорожными условиями, предлагая три режима: «HI», «N» и «LO».

Индикатор системы парковки Lexus Система использует датчики для определения расстояния до препятствий и оповещает водителя визуально и звуковыми сигналами. Всегда проверяйте окружающую обстановку при использовании этой системы.

*1, 3 Индикатор PCS (Pre-Crash Safety system) Эта система использует радары и камеру для объяснения возможных столкновений и может автоматически включать тормоза для предотвращения аварий.

Индикатор BSM (Blind Spot Monitor) Система слепых зон помогает водителю в процессе перестроения и в движении задним ходом, использующая одни и те же датчики для обеих функций.

*4, 5 Индикатор внешнего BSM Функции системы слепых зон аналогичны вышеописанным, где BSM помогает в перестроении, а RCTA — в движении задним ходом.

Индикатор RCTA (функция предупреждения о пересекающемся движении) Эта система использует радары для обнаружения автомобилей сзади и предупреждает водителя с помощью мигающих индикаторов и звуковых сигналов.

*6 Индикатор “PASSENGER AIR BAG” Эта система предназначена для ручного отключения подушек безопасности переднего пассажира и может быть активирована только при установке детского кресла.

Индикатор предпускового подогрева Загорается только для дизельных двигателей и исчезает перед запуском мотора.

Индикатор стояночного тормоза Управление стояночным тормозом происходит автоматически, но возможно и ручное управление, даже если система активна.

Индикатор TRC OFF Если автомобиль застрял, система Active TRC может быть отключена для облегчения высвобождения. Опять же, для повторного включения системы необходимо нажать на кнопку.

*7 Индикатор низкой температуры воздуха Если температура ниже 3 ºC, индикатор сначала будет мигать в течение 10 секунд, а затем загорится постоянно.

*8 Индикатор интеллектуальной системы доступа и запуска

*1: Эти индикаторы активируются при переключении двигателя в режим IGNITION ON и свидетельствуют о проведении самопроверки. Они исчезают после запуска двигателя или через несколько секунд. Если индикаторы не включаются или неправильные, следует обратиться к дилеру Lexus для проверки. *2: Индикатор мигает, показывая активность системы. *3: Индикатор активируется при отключении системы. *4: Индикаторы BSM на зеркалах заднего вида активируются при включении двигателя. *5: Индикатор загорается на наружных зеркалах. *6: Индикатор отображается на центральной панели. *7: При температуре ниже 3 ºC индикатор будет мигать в течение 10 секунд, затем засветится постоянно. *8: Индикатор отображается на многофункциональном дисплее.

Информация из руководства пользователя Lexus LX третьего поколения

Приборы и указатели

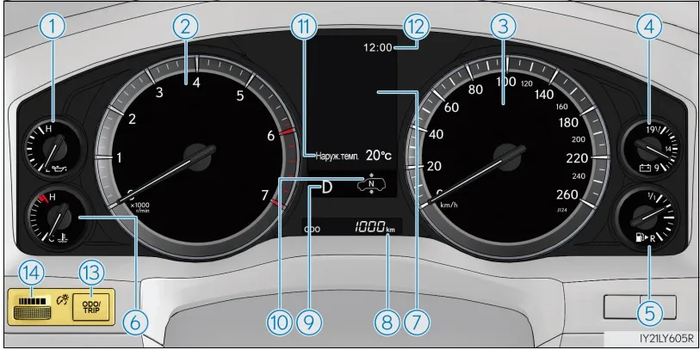

Приборы и индикаторы Lexus LX третьего поколения (2007-2022)

1) Датчик уровней масла в двигателе Отслеживает давление масла в моторе.

2) Тахометр Отображает скорость вращения коленвала в барах.

3) Спидометр Информирует о текущей скорости транспортного средства.

4) Вольтметр Уведомляет о состоянии зарядки аккумулятора.

5) Индикатор запаса топлива Показывает оставшееся количество топлива в баке.

6) Указатель температуры охлаждающей жидкости Определяет температуру антифриза в двигателе.

7) Многофункциональный экран Предоставляет разнообразные данные, касающиеся движения машины. (стр. 109)

8) Одометр и счетчик пробега Одометр: фиксирует общий пробег автомобиля. Счетчик маршрута: отображает пробег с момента последнего сброса. Счетчики A и B могут использоваться для регистрации и отображения различных дальностей независимо друг от друга.

9) Индикатор положения рычага переключения передач Отображает текущее положение рычага трансмиссии и выбор диапазона передач. (стр. 240)

10) Индикация системы AHC для всех колес Отображает состояние активной подвески AHC для четырех колес. (стр. 343)

11) Температура окружающего воздуха Диапазон отображаемых температур: от -40 до +50 ºC. Индикатор низкой температуры активируется при снижении до 3 ºC или ниже.

12) Часы Время отображается в формате аналоговых часов на панели. (стр. 517)

13) Кнопка переключения между одометром и счетчиком пробега Предназначена для перехода между показаниями одометра и маршрута.

14) Регулятор яркости панели приборов Позволяет настраивать уровень освещения дисплея приборов.

Информация из инструкции по эксплуатации Lexus LX 3-го поколения

Если информация оказалась полезной, оставьте комментарий. Если вы нашли её неактуальной или ложной, также напишите об этом.

Вопросы по теме

Какую информацию можно получить из значка предупреждения о низком уровне жидкости для омывателя лобового стекла?

Значок предупреждения о низком уровне жидкости для омывателя лобового стекла сигнализирует о том, что в резервуаре осталось недостаточно жидкости для эффективного очищения стекол. Это может привести к проблемам с видимостью при плохих погодных условиях, поэтому рекомендуется как можно скорее пополнить запас жидкости. Важно помнить, что разные жидкости для омывателей могут иметь различные характеристики и состав, поэтому стоит использовать рекомендованные заводом-изготовителем жидкости для ваших условий эксплуатации.

Что означает значок, напоминающий об угрозе износа тормозов?

Значок, который выглядит как тормозной диск с колодкой, предупреждает о необходимости проверки тормозной системы вашего Lexus LX. Он может загораться по нескольким причинам, включая износ тормозных колодок, низкий уровень тормозной жидкости или проблемы с электронным управлением тормозами. Игнорирование этого предупреждения может привести к увеличению тормозного пути и снижению безопасности автомобиля, поэтому важно немедленно обратиться в сервис для диагностики.

Как распознать, что система контроля давления в шинах (TPMS) требует внимания?

Значок TPMS, который выглядит как текстовое сообщение «PSI» или просто шина с восклицательным знаком, указывает на то, что одно или несколько колес находятся под недостаточным давлением. Это предупреждение важно, поскольку низкое давление в шинах может повлиять на безопасность и эффективность расхода топлива. При появлении этого значка стоит проверить давление в шинах и при необходимости подкачать их до рекомендованного уровня. Эффективность работы системы также может пострадать, если в шине есть прокол, поэтому стоит внимательно осмотреть шины на наличие видимых повреждений.
