В данном материале представлена интерпретация символов на панели управления автомобиля Лада Калина второго поколения, выпущенной в период с 2013 по 2018 годы. Сначала размещена схема приборной панели, за ней следует таблица с расшифровками значков. Кроме того, в тексте содержится информация о функционировании бортового компьютера Лада Калина 2.
- Описание значков на панели приборов автомобиля Лада Калина 2 (2013-2018).
- Каждый значок указывает на состояние систем и предупреждает о возможных неисправностях.
- Основные группы значков: предупреждающие, информирующие и контрольные.
- Расшифровка значков помогает водителям принимать правильные решения в управлении автомобилем.
- Советы по внимательному наблюдению за значками и их значениями для безопасной эксплуатации.

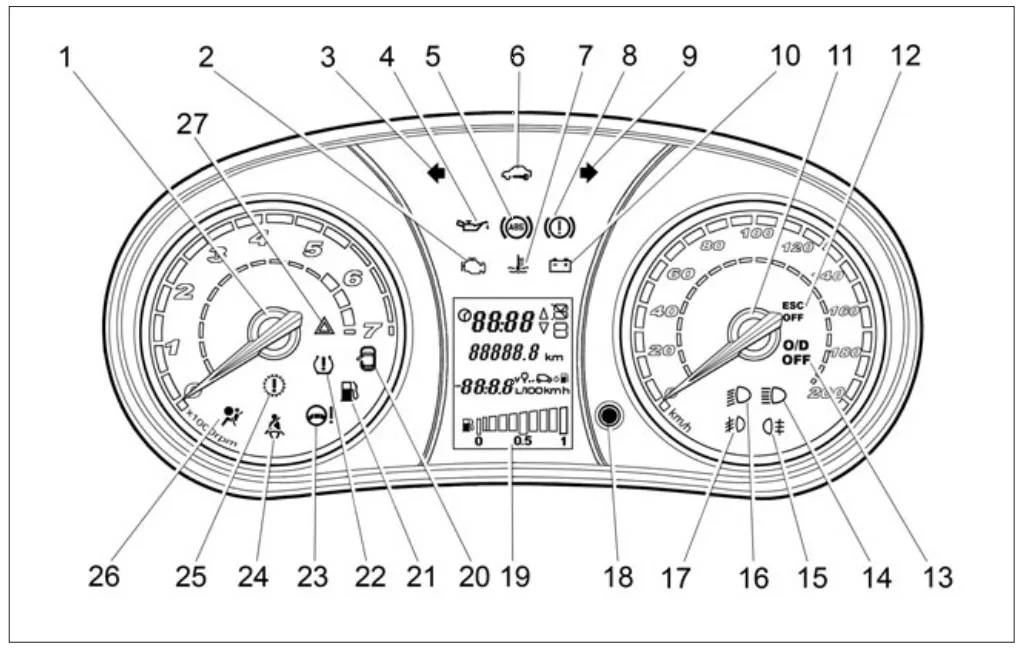

Значки на панели Лада Калина 2
| 1 – тахометр. Отображает частоту вращения коленчатого вала двигателя в тысячах оборотов в минуту (х1000 мин-1). Когда стрелка тахометра попадает в красную зону, это сигнализирует о слишком высоких оборотах двигателя. Для предотвращения повреждения установлено электронное ограничение на максимальные обороты, которые составляют примерно 6200 мин-1; при превышении этого порога подача топлива будет временно прекращена. Могут возникать кратковременные сбои в работе двигателя, что не считается неисправностью. Когда обороты падают ниже 800 мин-1, подача топлива восстанавливается. ВНИМАНИЕ! Двигатель не должен работать при оборотах выше 6200 мин-1 или ниже 800 мин-1. |
 2 – индикатор «Двигатель». При включении зажигания индикатор загорится желтым, а после запуска двигателя погаснет. Если двигатель включен, но индикатор горит, это не означает хроническое повреждение, так как контроллер может работать в режиме резервирования. ВНИМАНИЕ! Необходимо как можно скорее устранить причину неисправности в сертифицированном сервисном центре. |
 3 – индикатор левого поворота. Мигает зеленым цветом при активации указателей поворота налево. |
 4 – индикатор низкого давления масла. Загорится красным светом при активации зажигания и выключится после запуска двигателя. Если во время работы двигателя индикатор остается включенным, это указывает на недостаток давления в системе смазки. ВНИМАНИЕ! При включении этого индикатора остановите движение, заглушите двигатель и обратитесь в аттестованный сервисный центр, так как низкое давление масла может привести к повреждению двигателя. |
 5 – индикатор системы ABS (в зависимости от исполнения). При включении зажигания загорится желтым и погаснет после завершения самодиагностики системы ABS (примерно 3 секунды). ВНИМАНИЕ! Если индикатор снова загорелся во время работы, это сигнализирует о наличии неисправности, которую следует устранять только в сертифицированном сервисе. |
 6 – индикатор иммобилизатора. Загорится желтым светом, сигнализируя о состоянии иммобилизатора и режиме охраны автомобиля (для получения дополнительной информации смотрите раздел «Иммобилизатор»). |
 7 – индикатор температуры охлаждающей жидкости. При включении зажигания загорится красным светом на 2 секунды для проверки работоспособности. Если индикатор не горит или включается миг intermittently, необходимо проверить электрическую цепь. Нельзя эксплуатировать автомобиль с неисправным индикатором. При превышении рабочей температуры охлаждающей жидкости (выше 115 °C) индикатор горит постоянно, также включается звуковой сигнал. ВНИМАНИЕ! Запрещается эксплуатация с перегретым двигателем. Необходимо обратиться в соответствующий сервис для выявления причин перегрева. |
 8 – индикатор отказа тормоза. При активации зажигания горит красным в течение примерно 2 секунд и выключается по завершении самотестирования ABS (в зависимости от исполнения). Мигающий индикатор указывает на включенный стояночный тормоз. Постоянный сигнализатор сообщит о низком уровне тормозной жидкости или о повреждении системы ABS. ВНИМАНИЕ! Запрещается эксплуатация автомобиля, если индикатор постоянно горит. Обязательно нужно обратиться в сертифицированный сервис. |
 9 – индикатор правого поворота. Мигает зеленым светом при активации указателей поворота направо. |
 10 – индикатор разряда аккумулятора. Загорится красным светом при включении зажигания и выключится после старта двигателя. При активной работе двигателя его свет и звуковой сигнал сообщают о проблемах в электросистеме, таких как низкое напряжение, плохое натяжение или обрыв ремня генератора. ВНИМАНИЕ! В таких случаях обратиться в сертифицированный сервис. |
| 11 – спидометр. Отображает скорость автомобиля (км/ч). |
 12 – индикатор ESC (в зависимости от исполнения). Загорится желтым, подтверждая активацию системы электронной курсовой устойчивости (ЭКУ) на 2 секунды, а затем отключится. При движении включается мигание при работе функции контроля устойчивости. Если система отключена, индикатор также загорится. ВНИМАНИЕ! Если индикатор горит в других ситуациях, это указывает на неисправность, которую следует устранять только в сертифицированном сервисе. |
 13 – индикатор O/D OFF (в зависимости от исполнения). Этот индикатор предупреждает о отключении режима овердрайва в автоматической коробке передач. Загорится желтым светом. |
 14 – сигнализатор дальнего света. Загорится синим, как только включается дальний свет фар. |
 15 – сигнализатор задних противотуманных фонарей. Загорится желтым при включении задних противотуманных фар. |
 16 – индикатор ближнего света фар. Загорится зеленым при активировании ближнего света фар. |
 17 – сигнализатор передних противотуманных фар (в зависимости от исполнения). Загорится зеленым при активации передних противотуманных фар. |
| 18 – кнопка для переключения между счетчиками, сброса показаний суточного пробега и настройки времени. Для переключения между счетчиками нужно кратко нажать кнопку. Чтобы сбросить счетчик суточного пробега, в режиме отображения этого показателя нужно удерживать кнопку более 2 секунд. Настройка часов Для перехода в режим установки часов необходимо нажать и удерживать кнопку на панели управления в режиме отображения общего пробега более 2 секунд. Корректировка времени производится с помощью кнопок 5 (коррекция минут) и 6 (коррекция часов) на правом подрулевом переключателе. Выход из режима коррекции осуществляется нажатием кнопки на панели управления или отсутствием нажатий кнопок подрулевого переключателя в течение более 5 секунд. ВНИМАНИЕ! Не вращайте кнопку! |
| 19 – жидкокристаллический индикатор (смотрите раздел «Жидкокристаллический индикатор»). |
 20 – индикатор открытых дверей. Загорится красным, если открыта дверь водителя или (в зависимости от исполнения) любая из пассажирских дверей. |
 21 – индикатор резерва топлива. Загорится желтым, когда необходимо дозаправка, чтобы избежать остановки двигателя. Этот индикатор включится, если на ЖКИ остаётся два или меньше сегментов уровня топлива. Загорится звук зуммера. Если мигает индикатор и «пустые» участки уровня топлива, это указывает на неисправность датчика уровня топлива. |
 22 – индикатор аварийного снижения давления в шинах (в зависимости от исполнения). Загорится желтым при падении давления в шинах. |
 23 – индикатор электроусилителя руля. Загорится желтым при активации зажигания и погаснет после запуска двигателя. ВНИМАНИЕ! Если индикатор загорается в других условиях, это свидетельствует о неполадках, которые должны быть устранены только в сертифицированном сервисе. |
 24 – индикатор непристегнутых ремней безопасности (в зависимости от исполнения). Загорится красным, если ремни не пристегнуты при включении зажигания. При скорости более 10 км/ч включается звуковой сигнал; ниже 10 км/ч — через 60 секунд движения без остановки. ВНИМАНИЕ! Необходимо всегда пристегиваться и не допускать перемещения непристегнутых пассажиров! |
 25 – индикатор неисправности трансмиссии (в зависимости от исполнения). |
 26 – индикатор подушки безопасности (в зависимости от исполнения). Загорится желтым при активации зажигания и выключится после 3 секунд самопроверки системы. Если индикатор не загорается во время самотестирования, это указывает на неисправность, в этом случае немедленно обратитесь в сертифицированный сервис. ВНИМАНИЕ! В остальных случаях горение индикатора означает неисправность, которую необходимо устранять только в сертифицированном сервисе. |
 27 – индикатор аварийной сигнализации. Загорится красным и будет мигать при нажатии клавиши аварийной сигнализации. |
| Комбинация приборов имеет режим самопроверки. Для активации самотестирования нажмите кнопку переключения пробега, затем включите зажигание, удерживая кнопку (но не запускайте двигатель). Когда включено зажигание, стрелки тахометра и спидометра поднимутся до максимума (4 раза), а на ЖКИ загорятся все сегменты и включатся все индикаторы, управляемые контроллером. Для исполнений с бортовым компьютером без показателя наружной температуры: Для исполнений с бортовым компьютером, отображающим температуру наружного воздуха: |
| Данные взяты из руководства пользователя Лада Калина 2 |
Значки на панели приборов Лада Калина 2 2013-2018 года выпуска представляют собой важные и функциональные элементы, которые помогают водителю своевременно реагировать на изменения в работе автомобиля. Наличие различных индикаторов, таких как предупреждение о низком уровне масла, перегреве двигателя или необходимости техобслуживания, значительно повышает безопасность и надежность эксплуатации автомобиля. Я считаю, что четкость и интуитивно понятное расположение этих значков позволяют легко интерпретировать информацию, что особенно важно для водителей с разным уровнем опыта.
Одним из ключевых аспектов значков панели является их внимание к деталям и визуальная информативность. Я отмечаю, что многие из них имеют различную цветовую кодировку: зеленые, желтые и красные индикации сразу дают понять, насколько критична ситуация. Это позволяет водителям не только быстро ориентироваться в панели, но и минимизировать возможность возникновения серьезных поломок. Также важно, что используемые значки соответствуют международным стандартам, что является плюсом для автомобилистов, знакомых с другими марками и моделями.
Кроме того, следует обратить внимание на эргономику панели и расположение значков. В Лада Калина 2 разработчики добились неплохого баланса между функциональностью и эстетикой. Я отмечаю, что их расположение удобно для восприятия с водительского места, и благодаря этому водитель всегда может быстро получить нужную информацию, не отвлекаясь на другие элементы. Это создает комфортные условия для управления автомобилем и способствует повышению безопасности на дороге.
Бортовой компьютер

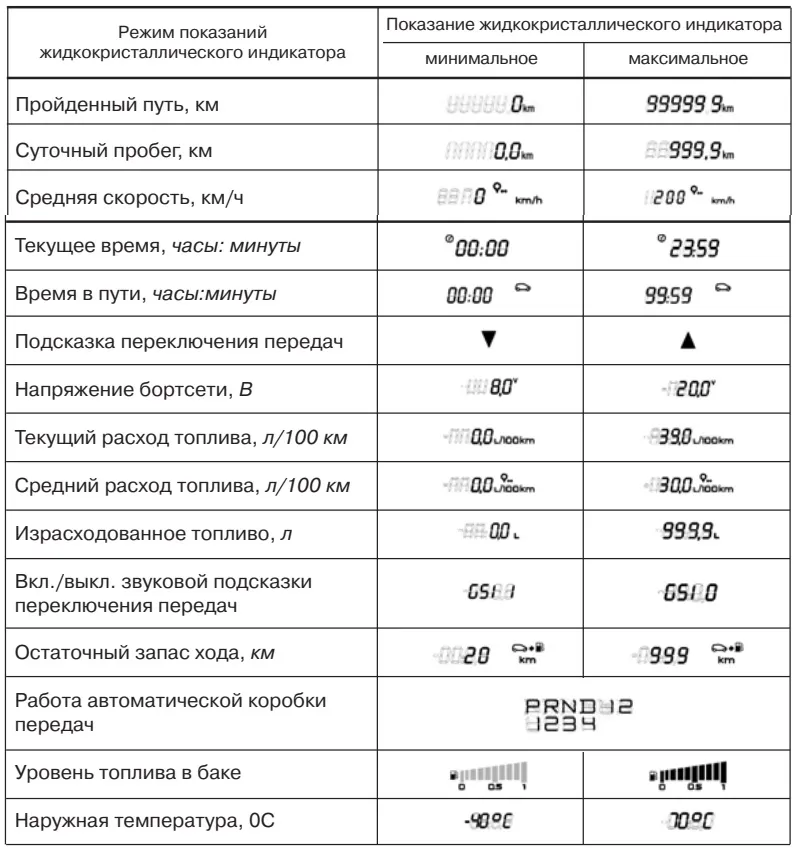

| ЖИДКОКРИСТАЛЛИЧЕСКИЙ ИНДИКАТОР (ЖКИ) Цифровое отображение: – верхняя строка показывает текущее время или (в зависимости от комплектации) режим подсказки о переключении передач, а также работу автоматической трансмиссии; – средняя строка отображает, по выбору, общий пробег или пробег за сутки; – нижняя строка (в зависимости от комплектации) демонстрирует температуру наружного воздуха или функции бортового компьютера. Графическое отображение информирует о уровне топлива. Загорание индикатора резерва топлива и сигнал звукового зуммера указывают на необходимость заправки, чтобы избежать перебоев в работе мотора. ВНИМАНИЕ! Полное исчерпание топлива недопустимо. Это может привести к аварийной ситуации на дороге из-за неожиданной остановки вашего транспортного средства перед другими участниками движения. |
Отображение на дисплее в комплектациях «Стандарт» и «Норма» |
Отображение на дисплее в комплектации «Люкс» |
 УПРАВЛЕНИЕ БОРТОВЫМ КОМПЬЮТЕРОМ (в зависимости от комплектации) Кнопки для управления маршрутным компьютером находятся на рычаге стеклоочистителей, как показано на рисунке 32. Кнопка 1 – сброс данных бортового компьютера, а также включение/выключение звуковой подсказки по переключению передач. Кнопка 2 (при нажатии верхней стрелки) – включает выбор функций бортового компьютера «по кругу» вперед и установку минут в режиме установки времени. Кнопка 2 (при нажатии на нижнюю стрелку) – включает выбор функций бортового компьютера «по кругу» назад и установку часов в режиме установки времени. |
| Информация из руководства пользователя Лада Калина 2 |
Если информация оказалась полезной, оставьте комментарий. Если же вы нашли ее неудовлетворительной или неточной, пожалуйста, дайте знать.
Вопросы по теме
Какие значки на панели приборов Лада Калина 2 указывают на необходимость обслуживания автомобиля?
На панели приборов Лада Калина 2 есть несколько значков, которые могут указывать на необходимость обслуживания. В первую очередь, это значок, символизирующий двигатель с желтой лампочкой — он сигнализирует о необходимости проверки системы двигателя. Также стоит обратить внимание на значок с инструментом, который указывает на необходимость планового технического обслуживания. Если загорелся красный значок аккумулятора, это может означать проблемы с электрооборудованием или зарядкой. Важно не игнорировать эти сигналы, чтобы избежать серьезных поломок.
Как расшифровать значки на панели Лада Калина 2, если у меня нет руководства по эксплуатации?
Если у вас нет доступа к руководству по эксплуатации автомобиля, можно воспользоваться интернет-ресурсами или специализированными форумами, где владельцы Лада Калина делятся информацией. Также стоит обратить внимание на цвет значков: красные обычно сигнализируют о серьезных проблемах, желтые или оранжевые — о предупреждениях. Еще одним вариантом является использование мобильных приложений, которые помогают расшифровать значки и предоставляют информацию по каждому из них. Но, по возможности, лучше найти оригинальное руководство, чтобы иметь полное понимание работы автомобиля.
Почему некоторые значки на панели приборов Лада Калина 2 могут загораться, даже если с автомобилем все в порядке?
Некоторые значки на панели приборов Лада Калина 2 могут загораться по разным причинам, не связанным с реальными поломками. Например, сбой в электронике или временные проблемы с датчиками могут привести к ложным срабатываниям. Кроме того, если автомобиль долго не использовался, некоторые системы могут «подсказать» водителю о необходимости проверки, даже если никаких серьезных неисправностей нет. В таких случаях рекомендуется провести диагностику у квалифицированного специалиста, чтобы исключить возможность настоящих проблем и гарантировать безопасность на дороге.
