Объяснение значков на приборной панели Toyota Hilux AN120

В данном материале вы найдете расшифровку символов, присутствующих на панели приборов Toyota Hilux 8 AN120, выпущенного в период с 2015 по 2022 годы. Информация о значении этих пиктограмм взята из руководств пользователя модели Хайлюкс 8 (ссылка доступна в конце таблиц). Символы на приборной панели Хайлюкс AN120 классифицированы на «Контрольные лампы» и «Индикаторы», которые также будут рассмотрены в данном обзоре.

Контрольные лампы

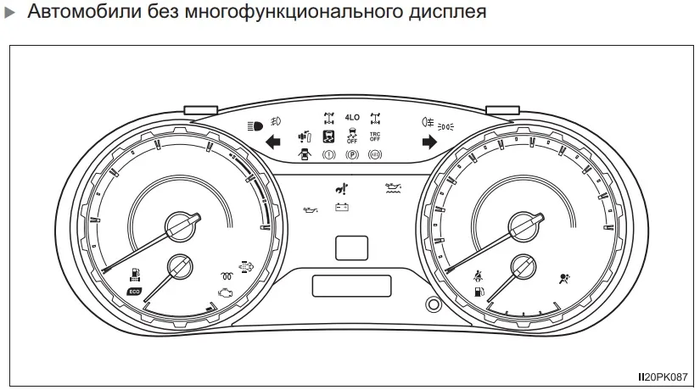

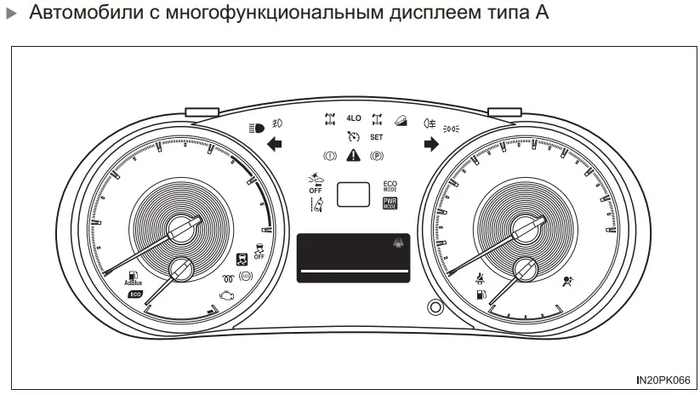

Тип АТип ВТип С

Панель приборов Toyota Hilux AN120 2015-2022: контрольные лампы

Контрольные индикаторы предупреждают водителя о возникших неполадках в функционировании различных систем автомобиля.

*1 Индикатор тормозовой системы Предупреждает о: — низком уровне тормозной жидкости — неисправности в системе торможения — снижении давления в вакуумной камере (для дизельных двигателей) Важно: следует остановить транспортное средство в безопасном месте и обратиться к уполномоченному дилеру Toyota или в сертифицированный сервисный центр Toyota либо в другую надежную мастерскую. Продолжение движения может привести к серьезной угрозе. стр. 714

*1, 2 Индикатор зарядной системы Сообщает о неисправности в системе зарядки автомобиля → Остановитесь в безопасном месте и обратитесь к уполномоченному дилеру Toyota или в сертифицированный сервисный центр Toyota или в надежную мастерскую. стр. 714

*1, 2, 3 Индикатор низкого давления масла в двигателе Указывает на недостаточное давление масла (Лампа может загореться при стоянке на наклонной поверхности. Переместите автомобиль на ровное место и убедитесь, что сигнал погас.) → Немедленно остановите автомобиль в безопасном месте и обратитесь в авторизованный сервисный центр Toyota. стр. 715

*1, 3 (мигает или светится) Индикатор неисправности При включении или мигании: • Неисправность системы контроля загрязнения выхлопом (если имеется). • Проблема в электронной системе управления двигателем. • Неисправность в электронной системе управления автоматической трансмиссией (при наличии). • Высокое давление наддува в турбокомпрессоре (для дизельных двигателей). • Проблема с системой DPF (если имеется). → Обратитесь к уполномоченному дилеру Toyota или в сертифицированную мастерскую для диагностики. стр. 715

*1 Индикатор SRS Указывает на неисправность в следующих системах: • системы подушек безопасности SRS; • системы преднатяжения ремней; • системы определения пассажиров на переднем сиденье (если имеется). → Обратитесь к любому уполномоченному дилеру Toyota или в надежную сервисную мастерскую. стр. 715

*1 Индикатор ABS (система антиблокировки тормозов) Указывает на неисправности в следующих системах: • системе ABS • системе экстренного торможения (для автомобилей с системой VSC) → Обратитесь к уполномоченному дилеру Toyota или в надежную мастерскую. стр. 716

*1 Индикатор системы усилителя рулевого управления Сообщает о неисправностях в системе рулевого усилителя. → Обратитесь к уполномоченному дилеру Toyota или в сервисный центр для осмотра. стр. 716

*1 Индикатор пробуксовки Указывает на неисправности в: • системе VSC (если имеется); • системе предотвращения заноса прицепа (если имеется); • системе TRC/A-TRC (если имеется); • системе AUTO LSD (если имеется); • вспомогательной системе при запуске на склоне (если имеется); • системе помощи при спуске с горы (если имеется). → Во всех случаях прервите движение и проконсультируйтесь с авторизованным сервисным центром. Индикатор мигает при работе систем, кроме вспомогательной для старта на склоне. стр. 716

*4 (мигает) Индикатор полного привода Частое мигание индикатора и звуковой сигнал указывают на слишком высокую температуру трансмиссионного масла. → Поменяйте переключатель на Н2 и уменьшите скорость или остановите машину в безопасном месте. (стр. 448) Если индикатор часто мигает, но звуковой сигнал отсутствует, это может указывать на неполадку системы полного привода. → Обратитесь в сервисный центр для диагностики. стр. 717

*4 Индикатор полного привода с понижающей передачей (если имеется) Частое мигание указывает на неисправность системы полного привода. → Обратитесь к специалистам для диагностики проблемы. стр. 717

*4 Индикатор блокировки заднего дифференциала (если имеется) Частое мигание указывает на неисправность системы блокировки заднего дифференциала. → Посетите сервисный центр для диагностики. стр. 717

*1 Индикатор топливной системы (предупреждающий звуковой сигнал)*5 (если имеется) Мигает, если уровень воды в топливном фильтре превышает допустимый → стр. 649 Когда горит: следует заменить топливный фильтр. → Обратитесь в сервисный центр для замены. стр. 717

*1, 2, 5 (мигает или светится) Индикатор системы приоритетного торможения Если индикатор загорается, это свидетельствует о нажатии педалей газа и тормоза одновременно (стр. 299) → Уберите ногу с педали газа и нажмите на тормоза. Если индикатор мигает, это указывает на неисправность системы приоритетного торможения. → Обратитесь к специалистам для диагностики автомобиля. стр. 718

*1 (мигает или горит) Индикатор PCS (если имеется) Если есть звуковой сигнал: Указывает на неисправность системы PCS (предаварийной безопасности). → Обратитесь в сервисный центр для детальной проверки. Без звукового сигнала: Система PCS временно вышла из строя и требует устранения неполадки. → Следуйте инструкциям на многофункциональном дисплее. (стр. 389, 724) Если система PCS или VSC отключена, загорится индикатор PCS. → стр. 402 стр. 718

(желтая) Индикатор LDA (если имеется) Сообщает о проблемах с системой LDA (предупреждение о смене полосы движения с функцией Yaw Assist) → Следуйте указаниям, отображаемым на дисплее. (стр. 413)

*6 Индикатор круиз-контроля Указывает на проблемы с системой круиз-контроля. стр. 436

*2 Индикатор незакрытой двери Указывает, что одна или несколько дверей не закрыты должным образом → Проверьте, чтобы все двери были закрыты. стр. 719

Индикатор ремня безопасности для водителя и переднего пассажира (звуковой сигнал) Напоминает о необходимости пристегнуть ремни безопасности для водителя и переднего пассажира → Пожалуйста, пристегните ремень. стр. 719

*7 Напоминание о ремнях безопасности для задних пассажиров (предупреждающий звуковой сигнал) * Попросите задних пассажиров пристегнуть ремни безопасности → Пристегните ремни безопасности. стр. 719

Индикатор низкого уровня топлива Указывает, что остаток топлива составляет около 12,0 литров или меньше → Заправьте автомобиль.

*1 Индикатор низкого давления масла в двигателе Указывает на низкий уровень моторного масла (Лампа может загораться при стоянке на наклонной поверхности. Переместите на ровное место и проверьте, погасила ли лампа.) → Убедитесь в наличии масла и при необходимости добавьте.

*1 Общий индикатор предупреждения (звуковой сигнал) Предупреждающий сигнал и светящийся или мигающий индикатор указывают на проблему в системе. → стр. 724

*1, 5 Индикатор отключения системы Stop & Start (если имеется) Указывает на проблему в системе Stop & Start (индикатор загорается, когда система выключена): стр. 468 → Обратитесь к уполномоченному дилеру Toyota или в сервисный центр для диагностики.

Индикатор ручного тормоза Уведомляет о необходимости отключения ручного тормоза. → Освободите автомобиль от ручного тормоза. стр. 720

Индикатор низкого уровня жидкости AdBlue Указывает на недостаток AdBlue. Проконсультируйтесь с уполномоченным дилером Toyota или в надежной мастерской для пополнения уровня. стр. 720

*1 Индикатор AUTO LSD (если имеется) Указывает на временное отключение системы из-за перегрева тормозов. Система AUTO LSD предназначена для обеспечения сцепления и торможения в случае пробуксовки одного из колес при движении по сложным условиям. → стр. 492

Индикатор необходимости обслуживания Указывает на сбой в электронной системе управления двигателем, дроссельной системе или системе приоритета торможения. → Обратитесь в сервисный центр для диагностики. стр. 720

*1: Эти индикаторы загораются, когда ключ зажигания находится в положении «О» (для автомобилей без системы безключевого доступа) или в режиме IGNITION ON (для автомобилей с системой безключевого доступа); они свидетельствуют о прохождении проверки систем. После включения двигателя или через несколько секунд индикаторы гаснут. Если индикаторы остаются включенными или не гаснут, это может указывать на неисправность системы. Обратитесь к дилеру Toyota или в сервисный центр. *2: Для автомобилей с многофункциональным дисплеем: индикатор может отображаться на дисплее. *3: Лампы загораются или мигают, указывая на проблемы. *4: Лампа мигает часто, что может говорить о неисправности. *5: Лампа мигает, что указывает на проблему. *6: Лампа загорается желтым цветом, сигнализируя о проблемах (для автомобилей без многофункционального дисплея) *7: Индикаторы включаются на центральной панели. неисправность.

Из руководства пользователя Toyota Hilux 8 поколения

ath />Нравится1

ath />Не нравится

Индикаторы

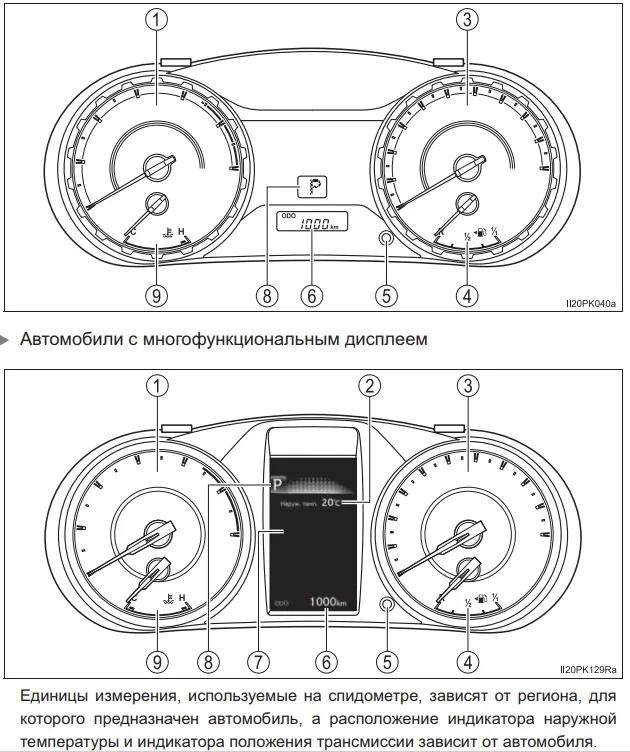

Изображения различных типов панелей приборов Toyota Hilux АН120, размещенные вне слайдера.

Показатели на приборной панели Toyota Hilux AN120 2015-2022

Эти индикаторы информируют водителей о состоянии различных систем автомобиля.

Индикатор поворотников стр. 355

Индикатор дальнего света стр. 359

Индикатор габаритных огней Используется, когда включены передние и задние огни, а также подсветка номера и приборной панели. стр. 357

Индикатор противотуманных фар стр. 364

Индикатор заднего противотуманного фонаря стр. 365

*1 Индикатор эффективного вождения Для машин с автоматической коробкой передач: Индикатор активируется, если при ускорении соблюдаются условия, снижающие негативное воздействие на экологию (эффективное вождение). Он гаснет при сильном нажатии на акселератор или при остановке автомобиля. Для автомобилей с механической коробкой: Индикатор эффективности также активирован при соблюдении таких условий. Он выключается, если акселератор нажат сильно или машина остановлена. стр. 148

*1 Индикатор системы Стоп & Старт Эта система автоматически включает и выключает двигатель в зависимости от работы тормоза (для машин с автоматической коробкой) или сцепления (для механических трансмиссий), когда рычаг управления в нейтральной позиции. Это сделано для снижения расхода топлива и уровня шума от работы двигателя на холостом ходу. Индикатор системы Стоп & Старт загорается, когда двигатель остановлен. стр. 467

*1, 2 Индикатор отключения системы Стоп & Старт Указывает на отключение системы. Чтобы отключить, нажмите соответствующую кнопку. Индикатор загорается. Повторное нажатие включает систему и индикатор гаснет. стр. 468

Индикатор подогрева перед запуском Его индикатор гаснет, когда зажигание включено и дизельный двигатель готов к запуску. стр. 326, 330

*6 Индикатор круиз-контроля Для активации круиз-контроля нажмите кнопку «ON-OFF». Индикатор системы включится. Для отключения нажмите кнопку снова. стр. 420, 436

Индикатор динамического радарного круиз-контроля В режиме контроля дистанции, автомобиль автоматически настраивает скорость, подстраиваясь под других участников дорожного движения, даже если акселератор не нажат. В режиме постоянной скорости, машина движется с установленной скоростью. Используйте этот режим на автомагистралях. Режим контроля дистанции (стр. 424) Режим постоянной скорости (→стр. 430) стр. 420

Индикатор задания скорости круиз-контроля Для установки скорости разгоните автомобиль до нужного значения и нажмите рычаг вниз. Индикатор «SET» будет зажжен, скорость в момент отпускания рычага будет сохранена. стр. 420, 436

*1 Индикатор системы помощи при спуске Эта система предотвращает нежелательное разгон на крутых спусках. Она активируется, когда скорость автомобиля ниже 30 км/ч, а раздаточная коробка установлена в L4 или Н4. Для активации системы нажмите переключатель «DAC». Индикатор системы загорится. При ее работе может включаться звуковой сигнал, а индикатор пробуксовки мигает и гаснет. Отключение системы: нажмите «DAC» во время ее работы, индикатор начнет мигать, и согласно прошествию времени погаснет. стр. 488

*1, 2 Индикатор пробуксовывания Мигает при активации систем TRC/A-TRC/предотвращения заноса прицепа. стр. 480

*1, 2 Индикатор VSC OFF При застревании автомобиля в грязи или снегу, системы TRC и A-TRC снижают мощность, передаваемую колесам. Чтобы отключить, нажмите кнопку, это может помочь выехать из сложных условий. стр. 481

*1, 2 Индикатор TRC OFF стр. 481

Индикатор полного привода Используется переключатель для выбора режима привода: 1) Н2 (высокая скорость, передний привод) Подходит для обычных условий на сухих дорогах, 2) Н4 (высокая скорость, полный привод) Для скользких и пересеченных участков. 3) L4 (низкая скорость, полный привод) Для максимальной тяги, например, на крутых склонах. Уведомления о индикаторе полного привода и пониженной передачи. стр. 448

Индикатор полного привода с пониженной передачей Используется для схожих ситуаций, требующих максимальной мощности и тяги. стр. 448

Индикатор блокировки заднего дифференциала Активируйте, когда наблюдается пробуксовка колес на скользкой или неровной поверхности. Для блокировки нажмите соответствующий переключатель, и индикатор загорится. стр. 462

Индикатор ECO MODE Активирует режим, предназначенный для снижения расхода топлива. Нажмите на переключатель «ECO MODE». Индикатор загорится. Повторное нажатие отключит режим. стр. 342, 349

Индикатор PWR MODE Режим, который повышает отзывчивость автомобиля в сложных условиях. Нажмите «PWR MODE», индикатор загорится. Повторное нажатие вернет автомобиль в обычный режим. стр. 342, 349

Индикатор iMT Интеллектуальная механическая трансмиссия, которая помогает водителю оптимизировать уровень оборотов двигателя при переключении. Для включения нажмите на переключатель, индикатор загорится. стр. 350

*1, 2 Индикатор PCS Система предаварийной безопасности, использующая радар для обнаружения объектов впереди автомобиля. В случае высокой вероятности столкновения система предупреждает водителя и усиливает торможение для предотвращения инцидента. Система может быть настроена для активации и деактивации. (стр. 395) стр. 391

*4 Индикатор LDA Система предупреждения о выходе из полосы движения стр. 409

Индикатор низкой температуры наружного воздуха Загорится, если температура опускается ниже +3°С и выключается по достижении +5°С. стр. 151

Индикатор стояночного тормоза Загорится при активации стояночного тормоза. Для его отключения нужно поднять рычаг и опустить его, удерживая кнопку. стр. 356

*1 Индикатор AUTO LSD Данная система помогает предотвратить пробуксовку колес в сложных условиях. стр. 491

*1, 5 Индикатор подушки безопасности пассажира стр. 63, 68

*1: Данные индикаторы активируются при переводе ключа зажигания в положение «О» или в режим включения зажигания, сигнализируя о проверке системы. Они гаснут после запуска двигателя. Если индикаторы не гаснут, требуется диагностика системы. *2: Индикатор загорается при отключении системы. *3. Индикатор мигает при работе системы. *4. Цвет и режим мигания зависят от состояния системы. *5 Индикатор горит на центральной панели. *6 Индикатор становится зеленым.

Информация из руководства пользователя Toyota Hilux 8 поколения

ath />Нравится

ath />Не нравится

Указатели

Если вы нашли информацию полезной, дайте знать в комментариях. Если же она оказалась неактуальной или неинформативной, сообщите об этом.

Вопросы по теме

Как распознать неполадки по значкам на панели приборов Toyota Hilux AN120?

Значки на панели приборов Toyota Hilux AN120 служат для диагностики состояния автомобиля. Например, если вы видите значокengine check, это может означать проблемы с системой питания, выхлопом или другими важными компонентами. Важно не игнорировать такие символы и при необходимости обратиться к специалисту для считывания кодов ошибок. Кроме того, символы, связанные с системами ABS или тормозами, тоже требуют немедленного внимания, поскольку могут указывать на критические неисправности, влияющие на безопасность. Регулярная проверка инструкций и руководство пользователя значительно помогает в интерпретации значков.

Можно ли самостоятельно сбросить предупреждающие сигналы на панели приборов Toyota Hilux AN120?

Да, в некоторых случаях можно сбросить предупреждающие сигналы самостоятельно. Например, если вы исправили проблему, связанную с загорающимся индикатором масла или зарядки аккумулятора, вы можете попробовать сбросить эти предупреждения, отключив аккумулятор на короткое время. Однако это не всегда сработает, особенно для более сложных систем, таких как ABS или Airbag. В таких ситуациях лучше воспользоваться диагностическим оборудованием или обратиться к профессиональному механику, чтобы не упустить возможные скрытые проблемы.

Почему на панели приборов Toyota Hilux AN120 есть значок с изображением двигателя, и как его трактовать?

Значок с изображением двигателя на панели приборов Toyota Hilux AN120 обозначает, что система самодиагностики обнаружила проблему с одним из компонентов двигателя или системы его управления, например, с датчиками или системой выхлопа. Этот символ может указывать на широкий спектр возможных неисправностей, ranging от легких, таких как незначительные ошибки унифицированных систем, до более серьезных проблем, которые могут требовать немедленного внимания. Если этот значок загорелся, рекомендуется не откладывать визит к механику для проведения диагностики и возможного устранения неисправности.
