В данном материале представлено толкование символов на приборной панели Nissan Qashqai J10, выпущенного в период с 2006 по 2013 год. Информация о значении этих значков была заимствована из руководства пользователя автомобиля Nissan Qashqai J10.
- Цель статьи: Объяснить значения значков на панели приборов Nissan Qashqai J10.
- Типы значков: Рассмотрены основные индикаторы:Warning, уведомления о неисправностях и состояния системы.
- Ключевые символы: Опознан ряд значков, включая техобслуживание, тормоза, масла и зарядку аккумулятора.
- Способы интерпретации: Даны советы по пониманию значков в зависимости от их цвета и мигания.
- Рекомендации: Рекомендовано обращаться к руководству пользователя для детальной информации о каждом значке.
Значки на панели Qashqai J10
Подробная расшифровка

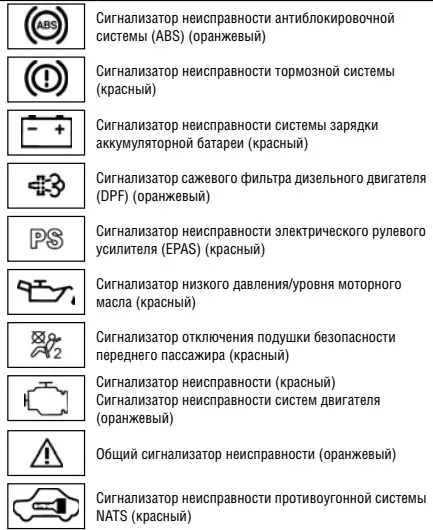

 Сигнализатор неисправности антиблокировочной системы тормозов (ABS) Когда вы включаете зажигание, этот световой индикатор загорается. При исправной системе он должен погаснуть через около двух секунд. Если индикатор продолжает светиться с работающим двигателем, это может указывать на проблему с системой ABS. Рекомендуется обратиться к официальному дилеру NISSAN для диагностики и ремонта. |
 Сигнализатор неисправности тормозной системы Этот индикатор контролирует состояние как основной тормозной системы, так и стояночного тормоза. Индикатор стояночного тормоза Предупреждение о недостаточном уровне тормозной жидкости ОПАСНОСТЬ 2. Если уровень жидкости в норме, свяжитесь с сервисной станцией официального дилера NISSAN для диагностики неисправности тормозной системы. ОПАСНОСТЬ |
 Сигнализатор разряда аккумулятора Если этот индикатор загорелся при работающем двигателе, это может означать, что есть проблемы с системой зарядки. Выключите двигатель и проверьте состояние ремня генератора. Если ремень ослаблен или поврежден, или отсутствует, немедленно отправляйтесь в сервисный центр официального дилера NISSAN. ВНИМАНИЕ |
 Сигнализатор неисправности сажевого фильтра (для некоторых модификаций автомобиля) ОПАСНОСТЬ • Будьте осторожны, так как можно обжечься от горячих выхлопных газов. • Не оставляйте автомобиль на месте, где горючие материалы могут соприкоснуться с горячими частями выхлопной системы. • Если индикатор DPF горит при движении на низкой скорости, это может повлиять на производительность: система может ограничивать обороты двигателя и крутящий момент. В этом случае следует незамедлительно заменить моторное масло и выполнить регенерацию сажевого фильтра в сервисном центре NISSAN. Регенерации не подлежат гарантированному обслуживанию. • Используйте только рекомендованное моторное масло для автомобилей с сажевым фильтром. Подробности смотрите в разделе «Заправочные емкости и рекомендованные жидкости» главы «Техническая информация». ВНИМАНИЕ Для автомобилей с мотором M9R: при включении зажигания индикатор DPF загорается на несколько секунд, а затем должен погаснуть, что подтверждает исправность системы. Продолжение Для всех автомобилей с дизельными моторами: ЭКОЛОГИЧЕСКАЯ ПРОГРАММА NISSAN Некоторые дизельные агрегаты имеют сажевый фильтр для улавливания твердых частиц. Для его эффективной работы фильтр должен регулярно очищаться через процесс регенерации. Обычно это происходит автоматически и остается незаметным для водителя. Необходимые условия для регенерации: Если вы часто совершаете короткие поездки, в фильтре может накопиться слишком много твердых частиц, что приведет к включению индикатора DPF. Это означает, что необходимо начать движение особым образом для запуска процесса регенерации. Если загорелся сигнализатор неисправности фильтра DPF, двигайтесь на скорости не менее 60 км/ч до тех пор, пока индикатор не погаснет. Этот процесс может занять до 30 минут. Нарушение процесса регенерации: Игнорирование загорающегося сигнала DPF может привести к полному заполнению фильтра. В таком случае загорится индикатор неисправности двигателя. Также может быть ограничена максимальная частота вращения коленвала для защиты сажевого фильтра DPF. ПРИМЕЧАНИЕ Для запуска принудительной регенерации обратитесь к официальному дилеру NISSAN. |
 Сигнализатор неисправности электрического усилителя рулевого управления (EPAS) Индикатор загорается при включении зажигания. Если он остается включенным, это означает, что система не функционирует. Управлять автомобилем можно, но рекомендуется не делать этого, так как нагрузка на рулевое колесо возрастает. ОПАСНОСТЬ Дополнительная информация об EPAS представлена в разделе «Усилитель рулевого управления» главы «5. Пуск двигателя и управление автомобилем». |
 Сигнализатор низкого давления масла Этот индикатор предупреждает о критическом падении давления масла в системе смазки. При возникновении такой ситуации немедленно остановите мотор и свяжитесь с ближайшим сервисным центром NISSAN. ВНИМАНИЕ ПРИМЕЧАНИЕ |
 Сигнализатор отключения подушки безопасности переднего пассажира Индикатор на центральной консоли загорается на 7 секунд при включении зажигания, а затем должен погаснуть. Он показывает состояние подушки безопасности переднего пассажира. Если подушка выключена, индикатор горит постоянно. |
 Сигнализатор неисправности (красный) (для некоторых модификаций автомобиля) При активации зажигания индикатор вспыхивает на короткое время, затем гаснет, подтверждая исправность системы. Если он загорается постоянно, это указывает на проблему с системой управления двигателем. Необходимо обратиться к сервисному центру официального дилера NISSAN для диагностики и ремонта. Вы можете доехать своим ходом. ВНИМАНИЕ |
 Общий сигнализатор неисправности Этот индикатор загорается при любой неисправности системы. Дополнительные сведения смотрите в разделе «Информационный дисплей автомобиля». |
 Сигнализатор системы NATS (для некоторых модификаций автомобиля) Индикатор мигает, когда ключ зажигания в положении LOCK, OFF или AСС. Это подтверждает наличие противоугонной системы NISSAN. При неисправности система NATS горит постоянно, когда зажигание включено. Дополнительная информация представлена в разделе «Охранная система» главы «3. Подготовка к началу движения». |
 Сигнализатор непристегнутого ремня безопасности водителя и переднего пассажира Данный индикатор информирует о том, что водитель или передний пассажир не пристегнуты. Он активируется каждый раз при включении зажигания и выключается, когда ремни безопасности обеих сторон пристегнуты. Также работает звуковой сигнализатор, подробнее в разделе «Звуковой сигнализатор непристегнутого ремня безопасности». |
 Сигнализатор неисправности системы подушек безопасности (SRS) Это предупреждение загорается при включении зажигания и должно погаснуть в течение 7 секунд при исправной системе. Если индикатор продолжает гореть, мигает или вовсе не включается, нужно обратиться к официальному дилеру NISSAN для проверки. Дополнительная информация в разделе «Сигнализатор неисправности подушек безопасности» главы «1. Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы». |
 Сигнализатор неисправности системы полного привода 4WD (для автомобилей с 4WD) Этот индикатор включается при каждом включении зажигания и должен погаснуть вскоре после старта двигателя. В случае неисправности система 4WD может светиться постоянно или мигать. Дополнительные сведения смотрите в разделе «Система полного привода (4WD)» главы «5. Пуск двигателя и вождение автомобиля». ВНИМАНИЕ |
 Сигнализатор наличия воды в топливном фильтре (для некоторых модификаций автомобиля) Если индикатор мигает или горит, это фиксирует наличие воды в топливном фильтре и требует слива воды. Обратитесь к разделу «Топливный фильтр» для получения инструкций. ВНИМАНИЕ |
| СВЕТОВЫЕ ИНДИКАТОРЫ |
 Сигнализатор неисправности автоматической трансмиссии (для автомобилей с АКП) Индикатор загорается при перегреве жидкости в автоматической коробке или при активации режима аварийного включения через неисправность. Сигнализатор перегрева рабочей жидкости автоматической трансмиссии Аварийный режим автоматической коробки передач ВНИМАНИЕ |
 Индикатор вариаторной трансмиссии (CVT) (для автомобилей с CVT)* Этот индикатор кратковременно загорается при включении зажигания. Если индикатор остается включенным во время движения, это свидетельствует о неисправности трансмиссии CVT. Для проверки обращайтесь к официальному дилеру NISSAN. ПРИМЕЧАНИЕ |
 Индикатор отключения системы динамической стабилизации ESP (для некоторых модификаций автомобиля) Этот индикатор включается, если выключатель системы ESP выключен. Он также кратковременно активируется при каждом включении зажигания и должен погаснуть через секунду. Если система ESP работает некорректно, включатся индикаторы ESP OFF и SLIP. Обратитесь к дилеру NISSAN для проверки. Если система выходит из строя, ее работа может быть прекращена, но движение на автомобиле возможно. Литература о системе выпущена в главе «5. Пуск двигателя и вождение автомобиля». |
 Индикатор 4WD AUTO (для автомобилей с 4WD) Этот индикатор загорается при каждом включении зажигания и показывает, когда двигатель работает с режимом 4WD AUTO. |
 Индикатор 4WD LOCK (для автомобилей с 4WD) Этот индикатор также загорается при каждом включении зажигания. Он сигнализирует о том, что включен режим 4WD LOCK. |
 Индикатор свечей накаливания (для автомобилей с дизельным двигателем) Этот индикатор активируется при включении зажигания и гаснет после прогрева свечей накаливания. |

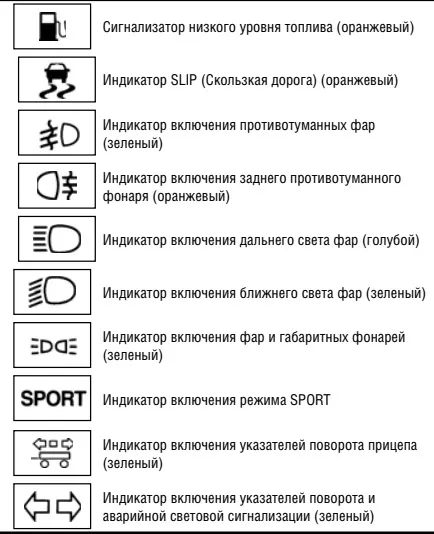

 Сигнализатор низкого уровня топлива При понижении уровня топлива данный индикатор будет активироваться. Не откладывайте заправку автомобиля при первой возможности. Положение стрелки указателя уровня топлива на метке «Пустой бак» указывает на резервный запас. Более подробную информацию смотрите в разделе «Информационный дисплей автомобиля». |
 Сигнализатор неисправности двигателя Оранжевый индикатор загорается на мгновение, при включении зажигания. Это указывает на нормальную работу системы. Если он горит постоянно или мигает с работающим двигателем, это может означать неисправность системы управления двигателем. Данные о красном сигнализаторе ошибок систем двигателя доступны выше. Если оранжевый индикатор горит постоянно, это знак неисправности. Свяжитесь с официальным дилером NISSAN для диагностики. Если он мигает: |
 Индикатор SLIP (для некоторых вариантов исполнения автомобиля) Индикатор SLIP включается для информирования о работе системы ESP на скользкой дороге. Мигающий индикатор не сигнализирует о поломке системы. После прекращения работы ESP индикатор гаснет. |
 Индикатор включения передних противотуманных фар (для некоторых вариантов исполнения автомобиля) Сигнализатор вспыхивает при активации противотуманных фар. |
 Индикатор включения заднего противотуманного фонаря Этот сигнализатор включается при активации заднего противотуманного фонаря. |
 Индикатор включения дальнего света Данный индикатор горит при активации дальнего света. Он гаснет, когда фары переключены на ближний свет. |
 Индикатор ближнего света Индикатор активируется при включении зажигания на положение ON. При этом включаются фары, передние и задние габариты, а также освещение регистрационного знака и панели приборов. |
 Индикатор фар и габаритов Этот индикатор загорается при активации фар или габаритов. Дополнительные сведения представлены в разделе «Выключатель фар и указателей поворота». |
 Индикатор режима SPORT (для некоторых вариантов исполнения автомобиля) Этот сигнализатор вспыхивает при активации спортивного режима. Обратитесь к разделу «Выключатель режима SPORT» для информации о пользовании переключателем. |
 Индикатор работы указателей поворота прицепа Этот сигнализатор активируется при дополнительной нагрузке на систему указателей поворота. Смотрите раздел «Буксировка прицепа» в главе «5. Пуск двигателя и вождение автомобиля» для получения дополнительных сведений. |
 Индикаторы указателей поворота и аварийной сигнализации Эти сигналы активируются при включении поворотников или аварийной сигнализации. Дополнительные данные смотрите в разделе «Выключатель фар и указателей поворота», а также в разделе «Выключатель аварийной сигнализации». |
| Данные из руководства пользователя Nissan Qashqai J10 |
Когда я сажусь за руль Nissan Qashqai J10, первым делом я обращаю внимание на панель приборов, которая содержит множество значков, каждый из которых несет важную информацию. Например, значок аккумулятора указывает на состояние электрической системы автомобиля. Если он светится, это может свидетельствовать о проблеме с зарядкой, и желательно не игнорировать это предупреждение, так как это может привести к остановке автомобиля.
Также стоит обратить внимание на значок масла, который напоминает о необходимости проверки уровней масла в двигателе. Если он загорается, особенно во время езды, это может быть признаком низкого уровня масла или проблем с давлением. Важно следить за состоянием масла, чтобы избежать серьезных поломок и продлить жизнь двигателя. Кроме того, значок тормозов, который выглядит как круг с вкраплением «!» внутри, говорит о возможных проблемах с тормозной системой, такие как износ тормозов или необходимость доливки тормозной жидкости.
Не менее важен значок охлаждающей жидкости, который показывает, что температура двигателя поднимается чрезмерно высоко. Если он загорается, необходимо остановиться и проверить систему охлаждения, чтобы избежать перегрева и повреждения двигателя. Я всегда помню, что игнорирование значков на панели приборов может привести к серьезным последствиям, поэтому внимательное отношение к этим предупреждениям является одним из главных аспектов безопасной эксплуатации автомобиля.

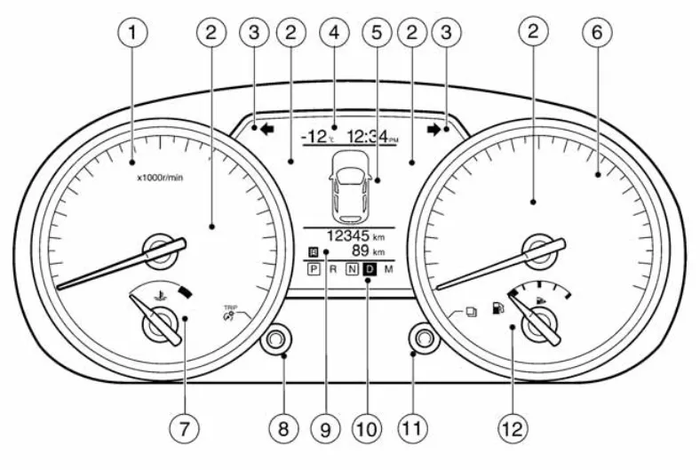

Указатели
| 1) Тахометр 2) Индикаторы и предупреждающие сигналы 3) Указатели поворота Индикатор аварийной сигнализации 4) Дисплей времени/температуры внешней среды. Регулировка времени. 5) Информационный экран 6) Спидометр 7) Индикатор температуры охлаждающей жидкости двигателя 8) Переключатель (управление одометром на две поездки и настройка яркости подсветки) 9) Одометр/счетчик пробега на две поездки 10) Индикатор положения селектора трансмиссии (только для моделей с автоматической или бесступенчатой коробкой передач) 11) Переключатель (управление настройками и бортовым компьютером) 12) Индикатор уровня топлива. |
| СПИДОМЕТР Спидометр отображает скорость автомобиля в километрах в час (км/ч) или милях в час (миль/ч). Шкала может варьироваться в зависимости от модификации автомобиля. |
| УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА Индикатор уровня топлива активируется, когда зажигание находится в положении «ON». Стрелка индикатора может смещаться во время торможения, поворотов, разгона, а также при движении в гору или под уклон. Значок ПРИМЕЧАНИЕ ВНИМАНИЕ |
| ТАХОМЕТР Тахометр отображает обороты коленчатого вала двигателя в об/мин. Следите, чтобы стрелка не попала в красную зону. Шкала тахометра может различаться в зависимости от модификации авто. ВНИМАНИЕ |
| УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ Данный указатель показывает температуру охлаждающей жидкости. Температура должна оставаться в пределах допустимых значений. Она может варьироваться в зависимости от условий окружающей среды и стиля вождения. ВНИМАНИЕ ОПАСНОСТЬ |
| Данные предоставлены из руководства пользователя Nissan Qashqai J10 |
Звуковые сигналы
| Гонг предупреждения о незакрытых дверях Гонг срабатывает, если любая дверь, кроме водительской, остаётся открытой, и дверь заблокирована. Для моделей с системой «Intelligent Key»: если вы пытаетесь заблокировать двери дистанционно или нажатием на ручку, а какая-либо дверь остаётся открытой, раздастся звуковой сигнал снаружи. |
| Звуковой сигнал о включенном стояночном тормозе Этот сигнал активируется при начале движения с включённым стояночным тормозом. |
| Звуковой сигнал о включённом освещении Сигнал воспроизводится примерно в течение 10 секунд при открытии двери водителя, если наружное освещение включено и зажигание в положении “OFF” или “LOCK”. Для подробной информации о фарах см. раздел «Выключатель фар и указателей поворота» ниже. |
| Звуковой сигнал о включённых противотуманных фарах Сигнал активируется при положении переключателя фары на AUTO (для некоторых модификаций), если противотуманные фары включены, а зажигание находится в OFF или LOCK. Для деталей см. раздел «Выключатель фар и указателей поворота» ниже. |
| Звуковой сигнал о непристёгнутом ремне безопасности Этот звук слышен на протяжении около 90 секунд, если скорость автомобиля превышает 15 км/ч и ремень безопасности водителя или переднего пассажира (если есть) не пристегнут. См. раздел о «Сигнализаторе выключателя зажигания (модели с ключом «Intelligent Key»)» ниже. |
| Сигнал о незакрытом ключе (автомобили с системой “Intelligent Key”) Три коротких сигнала звучат, если: • Ключ «Intelligent Key» удалён из автомобиля, а зажигание не выключено. • Вы пытаетесь заблокировать машину удалённо или нажатием на дверную ручку, а ключ остаётся внутри. |
| Гонг напоминания о парковке (модели с автоматической трансмиссией или CVT) Этот звуковой сигнал включается, если зажигание переключено в положение «LOCK», когда рычаг трансмиссии не установлен в положение «P” (Парковка). |
| Данные предоставлены из руководства пользователя Nissan Qashqai J10 |
Если материал оказался полезным, поделитесь своим мнением. Если вы нашли ошибки или его содержание не удовлетворяет, тоже дайте знать.
Вопросы по теме
Как правильно интерпретировать мигание значка двигателя на панели Nissan Qashqai J10?
Мигание значка двигателя на панели приборов может указывать на проблемы с системой управления двигателем. Если этот значок мигает, это может свидетельствовать о серьезной неисправности, такой как перегрев двигателя или неполадки в системе зажигания. Рекомендуется сразу же остановить автомобиль и обратиться в сервисный центр для диагностики и ремонта, чтобы избежать серьезных повреждений.
Какие предостережения дают значки на панели приборов Nissan Qashqai J10 при низком уровне масла?
На панели приборов Nissan Qashqai J10 есть значок, который сигнализирует о низком уровне масла. Обычно это значок в виде масляной канистры с каплей масла. Если он загорится, это означает, что уровень масла ниже нормы, и в данном случае необходимо его проверить и, при необходимости, долить. Игнорирование этого сигнала может привести к серьезным последствиям для двигателя, так как недостаток масла может привести к его износу и поломке.
Как понять, что ваш Nissan Qashqai J10 нуждается в техническом обслуживании по индикаторам на панели?
На панели приборов есть специальные индикаторы, которые сигнализируют о необходимости технического обслуживания автомобиля. Это может быть значок с инструментом, который появляется, когда необходимо провести плановое ТО, или символ в виде часов, который указывает на необходимость замены масла или других расходников. Регулярное обращение внимания на эти символы поможет поддерживать ваш автомобиль в хорошем состоянии и избежать серьезных поломок, связанных с игнорированием обслуживания.
