В данном материале вы найдете расшифровку символов, которые отображаются на приборной панели Chery Tiggo 8 Pro первого поколения (выпускаемого с 2021 года). Информация о значении этих пиктограмм была получена из руководства пользователя автомобиля Chery Tiggo 8 Pro.
- Общее представление: Статья подробно описывает значки на панели приборов автомобиля Chery Tiggo 8 Pro.
- Индикаторы безопасности: Разъясняются уведомления о системах безопасности, таких как ABS и подушки безопасности.
- Уровень топлива: Подробности о значке, показывающем уровень оставшегося топлива в баке.
- Температура двигателя: Объяснение значка, указывающего на перегрев автомобиля.
- Электрические системы: Описание значков, относящихся к зарядке батареи и другим электрическим системам.
- Рекомендации: Советы по трактовке значков и реагированию на предупреждения для безопасной эксплуатации автомобиля.
Значки на панели приборов Chery Tiggo 8 Pro
| Индикаторы на приборной панели информируют водителя об активированных функциях или системах автомобиля. Сигнализаторы оповещают о неполадках в системах или событиях, требующих внимания. Эти сигнализаторы могут светиться постоянно или мигать. После того, как ключ зажигания переведен в положение ON, индикаторы кратковременно активируются для проверки работоспособности, а затем гаснут. Если один из сигнализаторов продолжает светиться или мигать после запуска двигателя, срочно обратитесь в сервисный центр авторизованного дилера Chery для диагностики и ремонта. |
 Индикатор дневных ходовых огней Этот светится при активации дневных ходовых огней. |
 Индикатор габаритных огней Загорится, когда включаются габаритные огни. |
 Индикаторы поворотников При включении левого или правого поворотника соответствующий индикатор начинает мигать. При активации аварийной сигнализации оба индикатора мигают одновременно. |
 Индикатор дальнего света Этот индикатор активируется при включении дальнего света фар или его использовании для сигнализации. |
 Индикатор задних противотуманных фонарей Загорается при использовании задних противотуманных фонарей. |
 Сигнализатор непристегнутого ремня безопасности водителя и переднего пассажира Этот сигнализатор будет мигать, если ремень безопасности водителя или переднего пассажира не пристегнут или недостаточно затянут при включенном зажигании. Если место переднего пассажира занято, но ремень не пристегнут, и скорость автомобиля превышает 25 км/ч, то сработает звуковой сигнал, и сигнализатор начнет мигать, напоминая о необходимости пристегнуться (подробности см. «3-8. Ремни безопасности»). |
 Сигнализатор непристегнутого заднего ремня безопасности (для некоторых модификаций автомобиля) При получении питания после включения зажигания данный сигнализатор загорится красным цветом, напоминая о непристегнутом заднем ремне. Когда все задние ремни пристегнуты, сигнализатор светится зеленым. (Дополнительная информация находится в «3-8. Ремни безопасности»). |
 Сигнализатор неисправности тормозной системы Этот индикатор предупреждает о низком уровне тормозной жидкости или проблемах в тормозной системе. Срочно обратитесь к авторизованному дилеру Chery для тщательной проверки и ремонта автомобиля. |
 Индикатор стояночного тормоза с электроприводом Этот индикатор демонстрирует состояние стояночного тормоза с электроприводом. Его мигание во время работы тормоза считается нормальным. Однако в иных случаях это может сигнализировать о проблемах, и вам нужно обратиться к сервисному центру Chery для диагностики и ремонта. |
 Сигнализатор неисправности стояночного тормоза с электроприводом Указывает на проблему в системе стояночного тормоза с электроприводом. Не откладывая, обратитесь к дилеру Chery для диагностики и своевременного ремонта. |
 Индикатор автоматической блокировки автомобиля Этот индикатор сигнализирует о том, что активирована система автоматического удержания. |
 Сигнализатор неисправности системы ABS Этот индикатор информирует водителя о неисправности антиблокировочной тормозной системы (ABS). Если этот сигнал загорится, вы сможете продолжить использование тормозов, однако функция ABS будет недоступна. Будьте осторожны и двигайтесь медленно. Обязательно обратитесь к дилеру Chery для диагностики и ремонта. |
 Индикатор системы управляемого спуска Указывает на то, что активирована система управляемого спуска. |
 Сигнализатор неисправности системы управляемого спуска Этот сигнализатор сообщает о сбоях в системе управляемого спуска. Рекомендуется обратиться к сервисному центру официального дилера Chery для диагностики и ремонта. |
 Сигнализатор системы ESP Если этот индикатор мигает, это указывает на работу системы динамической стабилизации (ESP). Если индикатор светится постоянно, это свидетельствует о неисправности. В таком случае обратитесь к дилеру Chery для проверки и ремонта. Несмотря на это, вы можете пользоваться тормозной системой, однако функция ESP будет отключена. |
 Индикатор ESP OFF Загорается, когда система ESP отключена, предупреждая об этом водителя. |
 Индикатор сажевого фильтра бензинового двигателя (GPF) (для определенных модификаций) Этот индикатор сигнализирует о засорении сажевого фильтра бензинового двигателя (GPF). Для его очистки необходимо увеличить скорость автомобиля. |
 Сигнализатор неисправности сажевого фильтра бензинового двигателя (GPF) (для некоторых вариантов исполнения автомобиля) Этот сигнализатор указывает на неисправность сажевого фильтра бензинового двигателя (GPF). Несколько возможных ситуаций требуют обращения к официальному дилеру Chery для диагностики и ремонта. |
 Сигнализатор неисправности системы зарядки аккумулятора Этот индикатор следит за работой системы зарядки батареи. Если он не светится после включения зажигания, рекомендуем как можно скорее обратиться в сервисный центр Chery для диагностики и ремонта. |
 Индикатор прогрева двигателя Указывает на низкую температуру охлаждающей жидкости и на то, что двигатель прогревается. При подъеме температуры индикатор погаснет, сигнализируя о достижении рабочей температуры. |
 Сигнализатор перегрева охлаждающей жидкости двигателя Этот индикатор предупреждает о перегреве охлаждающей жидкости. Остановите автомобиль в безопасном месте, отключите двигатель после нескольких минут на холостом ходу и незамедлительно обратитесь к дилеру Chery для диагностики и ремонта. |
 Сигнализатор низкого уровня топлива Данный индикатор сигнализирует о том, что уровень топлива в баке близок к минимальному. Рекомендуется заправить автомобиль при первой же возможности. |
 Сигнализатор неисправности системы подушек безопасности Этот индикатор напоминает о проблемах в системе подушек безопасности. Обратитесь в сервисный центр Chery для диагностики и службы. |
 Сигнализатор неисправности системы контроля давления в шинах Этот сигнализатор уведомляет об аномальном давлении воздуха в шинах. Проверьте, допустимо ли давление и температура. Если всё в норме, желательно посетить авторизованный сервисный центр Chery для проверки и диагностики. |
 Сигнализатор проблем с электрическим усилителем рулевого управления Этот индикатор указывает на неисправность электрического усилителя рулевого управления. В случае его загорания вы сможете управлять автомобилем, однако усилитель будет неактивен. Проездите осторожно и обратитесь в сервисный центр Chery для проверки и ремонта. |
 Сигнализатор низкого давления масла Сигнализатор, уведомляющий о низком давлении моторного масла. Остановите автомобиль в безопасном месте, заглушите двигатель и обратитесь в сервисный центр Chery для диагностики и ремонта. |
 Сигнализатор неисправности системы EPC Уведомляет о проблеме в системе управления двигателем. Срочно обратитесь к официальному дилеру Chery для диагностики и ремонта. |
 Сигнализатор неисправности двигателя Указывает на наличие проблем с двигателем. Необходимо немедленно пройти диагностику в сервисном центре авторизованного дилера Chery. |
 Сигнализатор неисправности автоматической трансмиссии Информирует о проблеме с трансмиссией. В случае его активации обратитесь в авторизованный сервисный центр Chery для диагностики и ремонта. |
| Информация из инструкции по эксплуатации Chery Tiggo 8 Pro |
Когда я изучал панель приборов Chery Tiggo 8 Pro, я был поражен тем, насколько интуитивно понятны ее значки. Каждый символ, каждая иконка выполнены с максимальным вниманием к деталям и функциональности. Например, индикатор топлива представлен в виде перевернутой капли, что сразу же дает понять, что требуется заправка, когда уровень топлива начинает приближаться к критическому минимуму. Я был приятно удивлён тем, что значки легко распознаются даже в условиях яркого солнечного света благодаря хорошей подсветке.
Другой важный аспект, который следует учитывать, — это индикатор предупреждений. На панели есть значок, который сигнализирует о необходимости провести техническое обслуживание автомобиля. Это очень полезная функция, которая напоминает владельцу о важных сервисных интервалах, тем самым способствуя продлению срока службы автомобиля. Я заметил, что подобные напоминания становятся особенно важны, если владелец не всегда отслеживает пробег и время эксплуатации автомобиля.
Не могу не отметить и удобство интерфейса для взаимодействия с различными системами автомобиля через панель. Значки, обозначающие систему контроля давления в шинах, системы помощи при управлении и даже зарядку аккумулятора, расположены так, что их легко заметить, и в то же время они не перегружают панель лишней информацией. Благодаря этому не возникает затруднений в восприятии информации, что крайне важно для безопасного управления автомобилем. В целом, я считаю, что дизайн панели приборов Chery Tiggo 8 Pro на высшем уровне, и он полностью отвечает современным требованиям автомобилистов.
Указатели

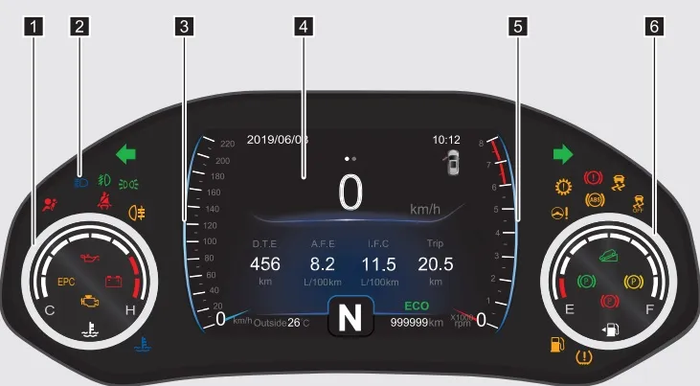

| Индикаторы на приборной панели Chery Tiggo 8 Pro с 2021 года |
 |
| 1) Температурный индикатор охлаждающей жидкости двигателя 2) Световые указатели и сигналы 3) Спидометр 4) Информационный экран 5) Тахометр 6) Индикатор уровня топлива |
 Спидометр Спидометр предназначен для отображения скорости автомобиля (в км/ч). Он расположен на информационном дисплее и включает шкалу с виртуальной стрелкой. ВНИМАНИЕ |

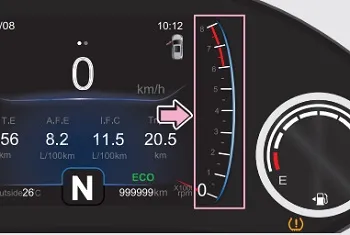

 Тахометр Тахометр показывает текущие обороты коленчатого вала двигателя (в об/мин) и также имеет шкалу с виртуальной стрелкой. Красный сектор тахометра обозначает максимальные обороты, которые можно кратковременно достигать после обкатки двигателя. Запрещено долго эксплуатировать двигатель в этом диапазоне. ВНИМАНИЕ |

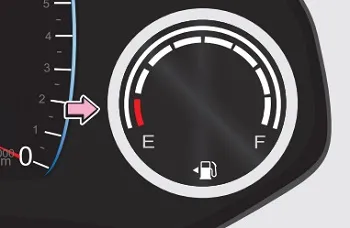

 Индикатор уровня топлива Этот индикатор показывает, сколько топлива осталось в баке. Объем топливного бака составляет 51 л. Если загорается красный сектор или включается сигнальная лампа минимального уровня топлива, это означает, что запасы топлива мала. Обязательно заправьте автомобиль при первой возможности. Для большей точности показываемого уровня топлива остановите автомобиль на ровной поверхности и в положении ON активируйте выключатель. Подсчитайте количество сегментов на индикаторе, чтобы определить оставшееся количество топлива. ПРОЧИТАЙТЕ |

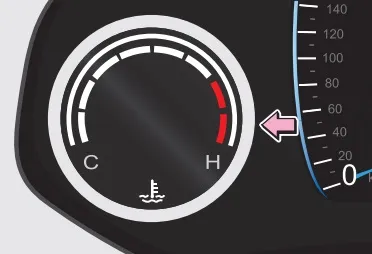

 Индикатор температуры охлаждающей жидкости двигателя Когда ключ зажигания находится в положении ON, индикатор показывает текущую температуру охлаждающей жидкости. Если стрелка находится в области «C» или близко к ней (двигатель холодный), это означает низкую температуру жидкости. В этом случае не рекомендуется увеличивать обороты коленчатого вала и нагружать двигатель. После запуска двигателя на информационном экране появятся символы и уведомления. Если температура жидкости низкая, также загорится лампа с сигналом о низкой температуре, указывая на прогрев двигателя. Если индикатор слишком долго остается в этом диапазоне, рекомендуется обратиться на сервис к официальному дилеру Chery. ОПАСНОСТЬ |

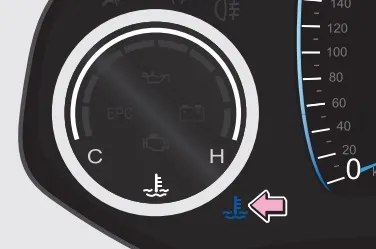

 После запуска двигателя на дисплее отображаются символы и текст. Если температура охлаждающей жидкости низкая, включится индикатор, показывающий, что двигатель требует прогрева. |
| Информация из руководства пользователя Chery Tiggo 8 Pro |
Экран и бортовой компьютер

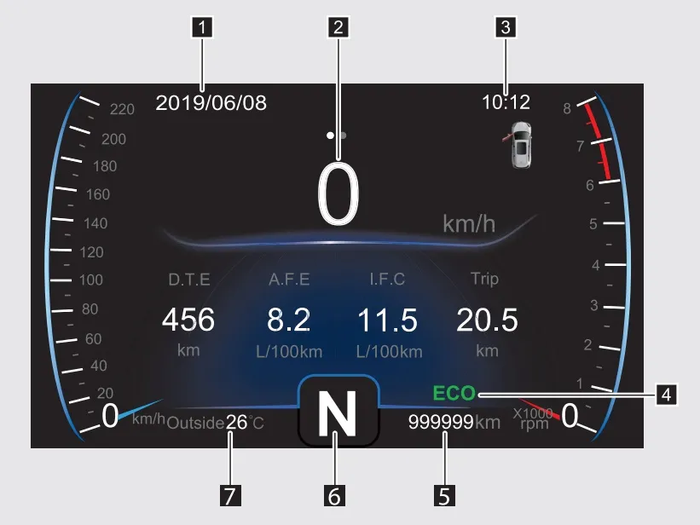

| 1) Текущая дата 2) Скорость автомобиля 3) Время 4) Режимы ECO/SPORT (доступны не во всех комплектациях) 5) Одометр 6) Индикатор выбранной передачи 7) Температура окружающей среды |

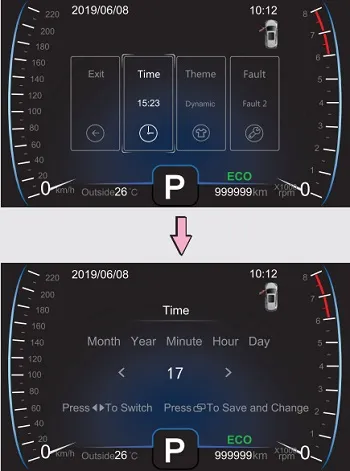

Настройка времени Для установки времени используйте кнопки на руле. 1. На экране настроек выберите опцию установки времени с помощью кнопок «стрелка влево» или «стрелка вправо», затем нажмите кнопку подтверждения  на руле, чтобы перейти к экрану настройки времени. 2. С помощью кнопок «стрелка влево» или «стрелка вправо» установите нужный год, месяц, день и время. Нажмите кнопку подтверждения на руле, чтобы сохранить изменения и выйти из экрана настройки. |

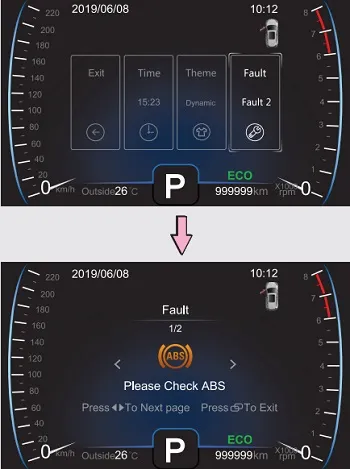

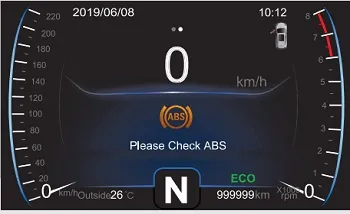

Система уведомления о неисправностях Если бортовая диагностика автомобиля определит неисправность, после перевода ключа зажигания в положение ON на дисплей будут последовательно выводиться предупреждения, такие как: Please Check ABS (Проверьте систему ABS). Эти уведомления сохраняются на экране информации о неисправностях.  Настроить эту функцию можно тоже с помощью кнопок на рулевом колесе. 1. На экране настроек выберите опцию уведомления о неисправностях с помощью кнопок «стрелка влево» или «стрелка вправо», затем нажмите кнопку подтверждения на руле, чтобы попасть на экран этой функции. 2. Если есть несколько неисправностей, они будут отображены в центральной части дисплея. Для просмотра предупреждений о неисправностях используйте кнопки «стрелка влево» или «стрелка вправо». ВНИМАНИЕ |

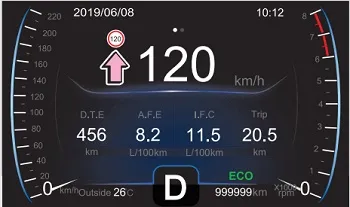

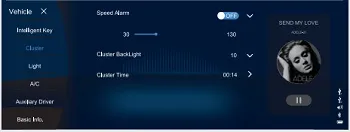

Предупреждение о превышении скорости (в некоторых комплектациях) Когда скорость автомобиля достигнет установленного значения, на дисплее загорится индикатор превышения скорости с указанием ее величины, и включится звуковая сигнализация. Индикатор выключится только тогда, когда скорость упадет на 5 км/ч ниже установленной. Если скорость снова превысит предел, сигнализация сработает вновь. ПРОЧИТАЙТЕ ПРОЧИТАЙТЕ |

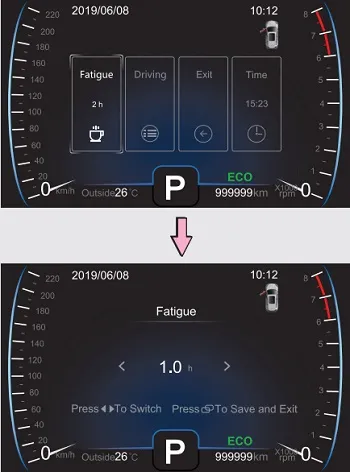

Индикатор усталости водителя Если продолжительность поездки превысит заданный временной предел, на дисплее появится уведомление Driving Time Over — h, Please Take A Rest (Длительность поездки превысила — ч. Пожалуйста, отдохните). Одновременно с этим активируется звуковой сигнал и загорается индикатор усталости  , призывая водителя сделать перерыв. ПРОЧИТАЙТЕ |

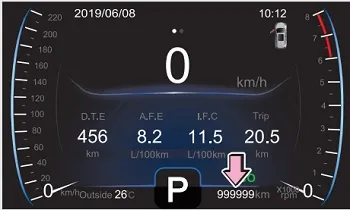

Одометр Отображает общий пробег автомобиля с начала его эксплуатации. Показания одометра могут варьироваться от 0 до 999 999 км. При достижении отметки 999 999 км значения одометра перестают обновляться. |

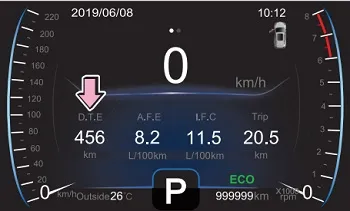

Запас хода на оставшемся топливе Индикатор показывает запас хода на остатке топлива. Это приблизительное максимальное расстояние, которое автомобиль может проехать на оставшемся в баке топливе. Если в баке окажется очень мало топлива, данные на дисплее могут не измениться. ПРОЧИТАЙТЕ |

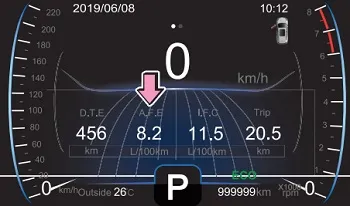

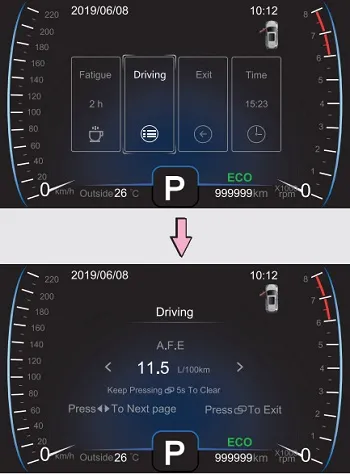

Средний расход топлива Отображает средний расход топлива, который рассчитывается с момента последнего запуска двигателя. Сразу после запуска двигателя некоторое время показывается текущий расход топлива. Обновление средней величины происходит примерно каждые 10 секунд. ПРОЧИТАЙТЕ |

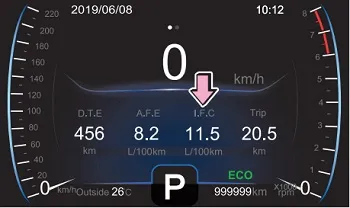

Мгновенный расход топлива Показывает мгновенный расход топлива. Непосредственно после запуска двигателя или при ускорении значение может быть очень высоким. Это нормальная ситуация. ПРОЧИТАЙТЕ |

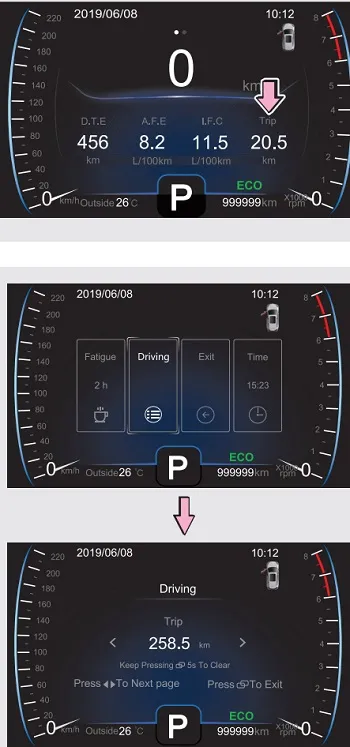

Пробег за поездку Показывает пробег за отдельную поездку. После сброса этот показатель можно использовать для измерения расстояния между двумя пунктами. Значения могут варьироваться от 0 до 9999,9 км. При достижении 9999,9 км пробег за поездку сбрасывается, и отсчет начинается заново. Сбросить пробег можно с помощью кнопок на рулевом колесе. 1. Перейдите на экран информации о вождении и нажмите кнопку подтверждения на руле для активирования режима сброса. 2. Используя кнопки «стрелка влево» или «стрелка вправо», перейдите к экрану сброса пробега. 3. На экране сброса удерживайте нажатой кнопку подтверждения на руле для выполнения сброса показаний. |
Индикатор выбранной передачи В режиме ручного переключения передач индикатор показывает, какая передача выбрана в данный момент. |

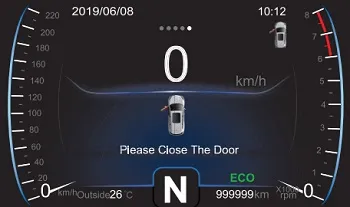

Индикатор открытой двери Уведомляет о том, что одна из дверей автомобиля не закрыта. При скорости ниже 3 км/ч индикатор открытой двери светится, однако звуковой сигнал не срабатывает. Если скорость превысит 3 км/ч, индикатор начнет мигать и звуковая сигнализацияactivates, сигнализируя водителю о необходимости закрыть дверь. ОПАСНОСТЬ |

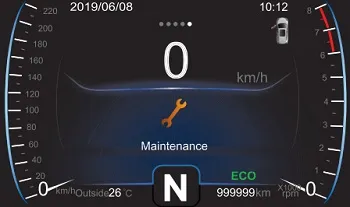

Напоминание об очередном техобслуживании Указывает водителю на необходимость проведения планового техобслуживания автомобиля. На новых автомобилях это уведомление не отображается до момента приближения первой плановой проверки. Как только этот момент наступит, на дисплее появится напоминание. После сброса напоминания начинается новый отсчет пробега до следующего обслуживания в соответствии с заданными интервалами. При необходимости следующие проверки также будут отображены на дисплее. ПРОЧИТАЙТЕ |

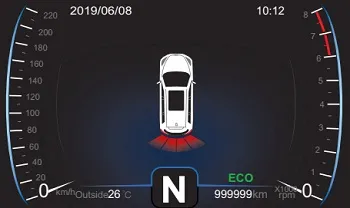

Информация о системе помощи при парковке После запуска двигателя и включения заднего хода на дисплее появится информация о парковочной системе (для подробной информации смотрите раздел «4-10. Система помощи при парковке»). |
| Содержимое руководства пользователя Chery Tiggo 8 Pro |
Мы будем рады вашим отзывам. Пожалуйста, оставьте комментарий, если данный материал оказался полезным. Если что-то не так или имеет неточности, пожалуйста, дайте знать.
Вопросы по теме
Как правильно интерпретировать значок, указывающий на уровень масла в двигателе?
Значок уровня масла в двигателе обычно изображается в виде емкости с каплями масла или стилизованного масла, вытекающего из нее. При включении этого индикатора на панели приборов рекомендуется немедленно остановить автомобиль и проверить уровень масла с помощью щупа. Низкий уровень масла может привести к серьезным повреждениям двигателя, поэтому важно своевременно добавить масло до уровня, указанного в руководстве пользователя.
Что означает мигающий значок батареи и как с этим бороться?
Мигающий значок батареи на панели приборов Chery Tiggo 8 Pro указывает на проблему с электрооборудованием или зарядкой аккумулятора. Это может произойти из-за неисправности генератора, разряженного аккумулятора или проблем с проводкой. Рекомендуется как можно скорее остановить автомобиль и проверить эти элементы. Если не уверены в своих силах, лучше обратиться к специалистам на СТО для диагностики и ремонта.
Есть ли способы отключить ненужные предупреждения на панели приборов?
Некоторые предупреждения на панели приборов, такие как напоминания о необходимости техобслуживания или проверки давления в шинах, могут вызывать неудобства, но отключить их можно не всегда. В большинстве случаев для этого нужно войти в меню настроек бортового компьютера. Однако, отключение предупреждений может быть сопряжено с рисками, так как некоторые из них могут указывать на серьезные проблемы. Рекомендуется только отключать те уведомления, которые не имеют критического значения, но при этом важно регулярно проверять состояние автомобиля. Лучше всего знакомиться с функционалом автомобиля через руководство пользователя или обучающие материалы, предоставляемые производителем.
