В данном материале представлена интерпретация символов на приборной панели модели Toyota Prius XW30, выпускавшейся с 2009 по 2015 год. В инструкции пользователя для третьего поколения Toyota Prius значки разделены на две категории: «Контрольные лампы» и «Индикаторы», которые также будут рассмотрены ниже.

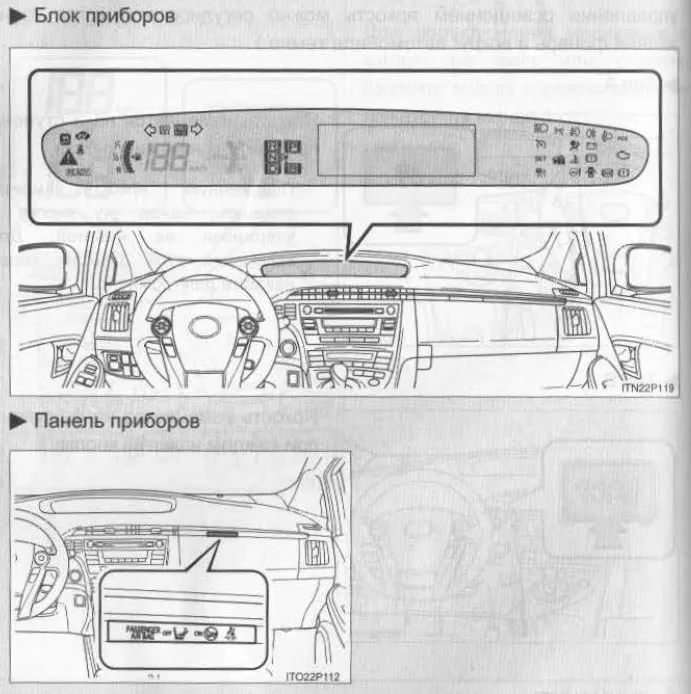

Индикаторы панели приборов Приус 30
| Индикаторы предназначены для информирования водителя о состоянии различных систем автомобиля. |
 Индикатор поворотников |
 Индикатор дальнего света фар |
 Индикатор габаритных огней |
 Индикатор противотуманных фар |
 Индикатор задних противотуманных огней |
 Индикатор системы охраны |
 Основной индикатор круиз-контроля |
 Индикатор активации круиз-контроля «SET» |
 Основной индикатор круиз-контроля (режим контроля расстояния) |
 *Индикатор системы контроля пробуксовки |
 *Индикатор ручного выключения подушки безопасности |
 Индикаторы режимов работы трансмиссии |
 Индикатор режима повышенной мощности |
 Индикатор режима экономичного вождения (Eco) |
 Режим EV В режиме EV используется электродвигатель, который питается от гибридного аккумулятора (тяговой батареи). |
 Индикатор «READY» Если индикатор «READY» светится, это значит, что автомобиль готов к передвижению даже при остановленном двигателе. |
| Информация взята из руководства пользователя Toyota Prius 30 |
Контрольные лампы
| Контрольные лампы служат для уведомления водителя о проблемах в работе систем автомобиля. |
 Контрольная лампа и звуковой сигнал тормозной системы* (красный индикатор) • Низкий уровень тормозной жидкости • Неисправность тормозной системы Эта лампа также может загораться, если стояночный тормоз не полностью отпущен. Если после его отключения индикатор гаснет, значит, система функционирует нормально. * Звуковой сигнал при включении стояночного тормоза: Необходимо остановить автомобиль. Продолжение движения может быть небезопасным. |
 Контрольная лампа зарядки аккумулятора Указывает на проблему в системе зарядки автомобиля. Необходимо немедленно остановить машину. |
 Индикатор неисправности Возможные неисправности: • Система контроля выбросов вредных веществ • Электронная система управления двигателем • Система управления гибридной установкой • Система управления трансмиссией. Замените автомобиль как можно скорее на диагностику в сервисе Toyota. |
 Предупреждающий индикатор SRS Возможные неисправности: • Система подушек безопасности SRS; • Система преднатяжения ремней безопасности. |
 Контрольная лампа автоматического корректора высоты фар (при наличии) Указывает на неисправность системы автоматической регулировки высоты света фар. |
 Контрольная лампа ABS Возможные неисправности: • Система ABS или • Система экстренной помощи при торможении. |
 Контрольная лампа тормозной системы (желтая индикатор) Указывает на проблему в тормозной системе с электронным управлением. |
 Контрольная лампа системы электроусилителя руля Указывает на неисправность в системе EPS (электроусилитель рулевого управления). |
 Контрольная лампа системы предотвращения аварий (при наличии) Указывает на проблему в системе безопасности при предотвращении аварий. |
 Контрольная лампа (звуковой предупреждающий сигнал) открытых дверей *1 Одна из дверей или багажник не закрыты полностью. Убедитесь, что все двери, включая заднюю, хорошо закрыты. |
 Индикатор низкого уровня топлива Осталось менее 6 литров топлива. Заправьте автомобиль. |
 Контрольная лампа (звуковой сигнал) напоминания о ремне безопасности водителя Напоминает водителю о необходимости пристегнуться. Пристегните ремень безопасности. |
(На приборной панели) Индикатор ремня безопасности переднего пассажира (звуковой сигнал) *2 Напоминает пассажиру переднего сиденья о необходимости пристегнуться. Пристегните ремень безопасности. |
 Контрольная лампа высокой температуры рабочего масла Указывает на превышение температуры масла. Немедленно остановите автомобиль в безопасном месте и проверьте уровень масла, если под капотом отсутствует пар. Обратитесь к специалистам Toyota. |
 Сводная контрольная лампа Звучащий предупреждающий сигнал и горящая или мигающая контрольная лампа свидетельствуют о неисправности в системе автомобиля. |
| *1: Предупреждающий звуковой сигнал открытых дверей: Звуковой сигнал сработает при превышении скорости в 5 км/ч, если одна или несколько дверей закрыты неплотно. *2: Звуковой сигнал напоминания о ремнях безопасности водителя и переднего пассажира: Сигнал периодически воспроизводится в течение 30 секунд после достижения автомобиля скорости 20 км/ч, если соответствующий ремень не застегнут. Затем, если ремень безопасности остается незастегнутым, звучит другой сигнал в течение следующих 90 секунд. |
| Информация взята из руководства пользователя Toyota Prius 30 |
Указатели

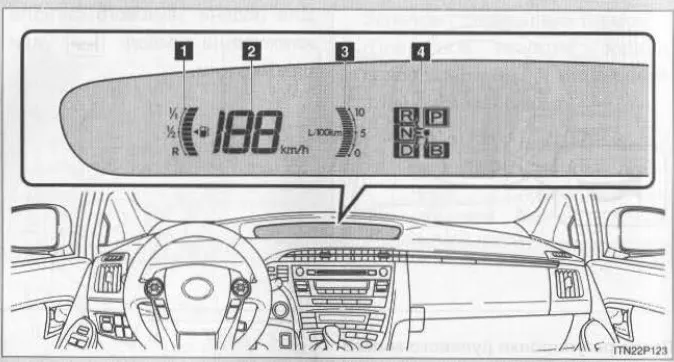

| Индикация на панели приборов Тойота Приус 30 (2009-2015) |
|---|
| Когда включается зажигание «POWER» в положение «ON», активируется подсветка следующих приборов и индикаций. |
| 1) Индикатор уровня топлива Отображает объем оставшегося топлива в баке. |
| 2) Спидометр Информирует о скорости движения автомобиля. |
| 3) Моментальный расход топлива Указывает текущий расход топлива на данном этапе. |
| 4) Положение селектора трансмиссии Показывает текущее положение селектора коробки передач. |
| Информация основана на руководстве пользователя для Тойота Приус 30. |
