Как правильно проверить опорный подшипник передней и задней стойки автомобиля

Опорники играют значительную роль в повышении эффективности рулевого управления. Если они повреждены, это негативно сказывается на всех компонентах передней подвески, включая шаровые опоры, поворотные рычаги и стабилизаторы. Стойки быстро теряют свою функциональность из-за высокой нагрузки, особенно при движении по сложным маршрутам. Если вы слышите скрип, когда преодолеваете препятствия, то следует провести диагностику.

Назначение опорного подшипника

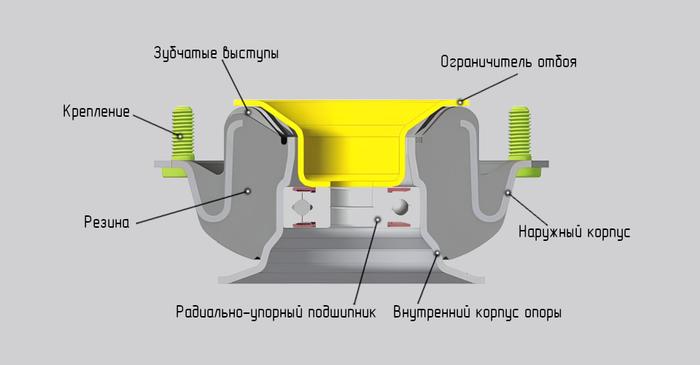

Опорный подшипник представляет собой элемент подвески автомобиля, который находится в верхней части передней стойки и обеспечивает вращение при повороте колес. Его основная функция заключается в том, чтобы амортизатор и мост могли поворачиваться вместе с рулем, поддерживая управляемость машины. Без шарикоподшипника управление автомобилем стало бы затруднительным.

По своей конструкции этот элемент состоит из наружного и внутреннего колец, между которыми размещаются шарики или ролики. Опорник устанавливается между корпусом амортизатора и верхней опорой, передавая нагрузку от веса автомобиля и обеспечивая поворот стойки и кулака при изменении траектории движения.

Конструкция подвески Макферсона

Передняя стойка Макферсона — это одна из самых распространенных конструкций независимой подвески легковых автомобилей, названная в честь инженера Эрла Макферсона, который запатентовал её в 1950-х годах. Она выполняет несколько важных функций:

1. Служит упругим элементом, поглощая вибрации и колебания от неровностей дороги.
2. Представляет собой поддержку для передних колес автомобиля.
3. Обеспечивает возможность поворота колес при вращении руля.

Стойка Макферсона является цельным узлом, который включает в себя пружину и амортизатор. В верхней части находится опорный подшипник, который позволяет устройству вращаться. Амортизаторы обеспечивают комфортное вождение и стабильность управления автомобилем.

Расположение в передней стойке

Опорный подшипник в передней стойке Макферсона располагается сверху, между корпусом и верхней опорой. Верхняя опора представлена резинометаллической втулкой, через которую проходит шток амортизатора, фиксируемый гайкой. Сам подшипник можно установить как на корпус стойки, так и на опоре, иногда он представлен в виде отдельного элемента, который крепится во время сборки.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>Опорник передней стойки

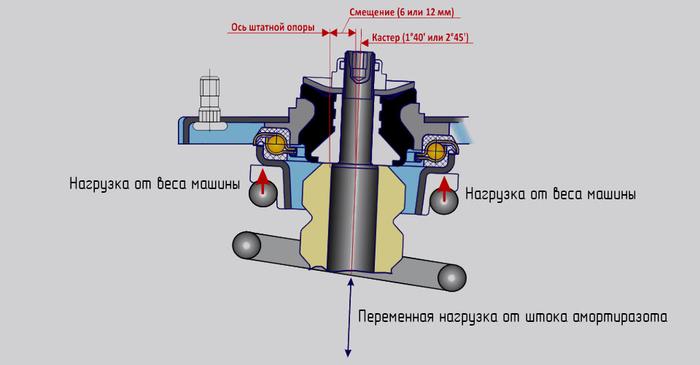

Размещение подшипника в верхней части амортизатора обусловлено необходимостью передачи нагрузки от веса автомобиля и работы подвески при сохранении вращательных способности стойки. Благодаря такой конструкции опорник выполняет две ключевые функции: воспринимает нагрузку и обеспечивает вращение амортизатора вокруг продольной оси.

Нагрузки на подшипник при эксплуатации

Во время движения на опорник передней стойки действуют несколько видов нагрузок:

1. Статическая нагрузка, связанная с весом автомобиля, оказываемая на колесо, при этом шарикоподшипник удерживает как вес машины, так и амортизатор с колесом.
2. Динамические нагрузки от работы подвески; подшипник передает от стойки к кузову силы и удары, возникающие при проезде неровностей.
3. Радиальные и осевые нагрузки во время поворота и торможения, вызывающие радиальные усилия на подшипник.
4. Периодические нагрузки от вибраций и тряски при передвижении по плохим дорогам; это самый разрушительный вид нагрузки для опорника.

Эти факторы приводят к быстрому износу опорного подшипника и максимальному сокращению его срока службы в процессе эксплуатации автомобиля.

Причины износа и выхода из строя

Причины быстрого разрушения опорного подшипника передней стойки можно объяснить естественным износом в процессе эксплуатации. Степень деградации зависит от условий и стиля вождения. Проникновение абразивных частиц, таких как песок и грязь, также негативно сказывается на состоянии детали, ускоряя износ поверхностей шариков.

Работа подшипника при недостаточном количестве смазки или отсутствие таковой также имеет вредные последствия. Увеличивается трение, что приводит к появлению задиров. Ударные и вибрационные нагрузки при движении по плохим участкам дороги становятся еще одним фактором, способствующим усталости и расслоению материалов.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>Силы, действующие на опорник

Иногда автолюбители устанавливают некачественные запасные части с низким ресурсом работы, что значительно уменьшает срок эксплуатации. По нашему опыту, нарушение регулировок углов установки колес также ведет к сокращению срока службы подшипников. Неправильный развал и схождение колес способствуют повышенному износу из-за перекосов и перегрузок.

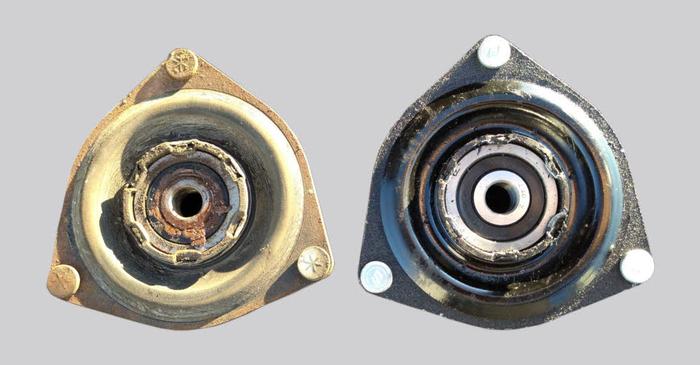

Основные неисправности

Неисправность опорного подшипника может стать серьезной проблемой. Вот основные виды поломок:

1. Увеличенный люфт, который можно обнаружить при вращении амортизатора без поворота руля на подъемнике. Это происходит из-за износа внутренних колец или шариков.
2. Задиры и ослабление посадочного места колец. В результате подшипник начинает стучать и может иметь осевой или радиальный люфт; это вызывает абразивный мусор.
3. Трещины или сколы на колечках и сепараторе, возникающие из-за усталости материала под воздействием вибраций и ударов на неровной дороге.
4. Поломка сепаратора с выпадением шариков, что является наиболее серьезным нарушением опорного узла.

Любой из указанных дефектов означает, что пришло время для замены опорного подшипника. Рекомендуется производить замену как минимум с обеих сторон.

Признаки неисправного подшипника

Очевидные признаки неисправности опорного подшипника включают появление стуков при преодолении неровностей и поворотах руля, а также люфт амортизаторного штока. Эти симптомы считаются признаками износа узла. Возникновение вибраций и дребезжания передней подвески на низких скоростях также свидетельствует о наличии повреждений или люфта в шарикоподшипнике.

Дополнительным признаком является появление характерного скрежета при повороте руля, которое возникает из-за зацепления и износа дефектных поверхностей. Ощутимый люфт на покачивании автомобиля или при нажатии на капот указывает на ослабление опорного узла.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>Старый и новый опорник

Изменение реакции автомобиля на поворот рулевого колеса также может служить признаком износа. Это особенно заметно на поздних стадиях из-за люфта и перекосов. При появлении подобных опасных симптомов рекомендуется провести полную диагностику и заменить неработающий элемент.

Последствия движения с неисправными опорниками

Эксплуатация машины с дефектным опорным подшипником может вызвать множество проблем:

1. Существенное ухудшение устойчивости и управляемости автомобиля, проявляющееся в запаздывании реакции на повороты и потерей прямолинейности хода.
2. Ускоренный износ и расшатывание других деталей подвески — шаровых опор, рулевых тяг, шин, что связано с возникающими перекосами колес.
3. Потеря контроля над автомобилем, что может вызывать заносы и, в крайних случаях, аварии, особенно на высоких скоростях.
4. Значительные расходы на ремонт, включая замену компонентов подвески и рулевой системы, что требует полной разборки узла Макферсона.

Продолжение использования автомобиля с неисправным подшипником недопустимо по соображениям безопасности и может привести к значительным финансовым затратам на ремонт.

Необходимый инструмент для диагностики

Для диагностики состояния шарикоподшипника потребуется минимальный набор инструментов:

• Набор отверток (крестовых и прямых) для демонтажа обшивки подкапотного пространства и крепежных элементов;
• Набор рожковых и торцевых ключей для снятия креплений амортизатора и других частей подвески;
• Шарнирный съемник ступицы для демонтажа ступицы и стойки;
• Молоток с пластиковым бойком для аккуратного снятия узлов;
• Домкрат или подъемник для поднятия и фиксации автомобиля;
• Стопорные башмаки или клинья для колес;
• Стяжки для пружин.

С таким инструментарием вы сможете провести качественную диагностику опорного подшипника и оценить степень его износа.

Правила техники безопасности при проверке

Диагностика и проверка опорника требуют строгого соблюдения мер безопасности. В первую очередь рекомендуется зафиксировать автомобиль стояночным тормозом и установить под колесами стопорные башмаки. Это предотвратит возможность его непроизвольного перемещения. Если для доступа к узлу необходимо поднять машину, следует использовать надежные подставки или подъемник, которые минимизируют риск падения.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>Противооткатные упоры

Разборку и сборку подвески следует выполнять только с полностью зафиксированными колесами и отключенным двигателем, чтобы избежать травм от движущихся частей. Необходимо соблюдать последовательность разборки, помечая и фиксируя детали, чтобы избежать путаницы при установке. Важно работать в удобной одежде и убрать все предметы, которые могут попасть в движущиеся части.

Соблюдение всех правил безопасности позволит провести эффективную проверку шарикоподшипника без риска для здоровья.

Подготовка автомобиля к проверке

Перед началом диагностики опорника рекомендуется провести предварительные мероприятия:

1. Разместите автомобиль на ровной поверхности, чтобы исключить возможность его самовольного перемещения.
2. Поднимите переднюю или заднюю часть машины с помощью подъемника или домкрата, чтобы получить доступ к опоре стойки.
3. Снимите декоративные элементы, брызговики и колесо, которые препятствуют доступу к компонентам подвески.
4. Очистите опорный узел от пыли, грязи и дорожных загрязнений при помощи кисти и обезжиривателя.

По завершении этих шагов можно переходить к диагностике технического состояния детали.

Визуальный контроль и простукивание

Первоначальным этапом диагностики является осмотр и простукивание. Проверьте наружную поверхность опоры на наличие следов утечек смазки или задиров. Рекомендуем оценить состояние защитных колпаков. Также проверьте люфт опоры амортизатора, покачивая её в осевом и радиальном направлениях, так как люфт может свидетельствовать о износе дорожек внутри обоймы.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>
Раскачка для проверки опорников

Необходимо легонько постучать молоточком или отверткой с пластиковым наконечником по наружному кольцу подшипника. Появление зазоров может указывать на дефекты внутренних компонентов или износ. Затем стоит осмотреть внутреннюю сторону опоры, чтобы убедиться в отсутствии задиров, сколов и смещения колец.

Если на этом этапе будут обнаружены повреждения, можно уточнить плохое состояние подшипника и необходимость его замены.

Проверка люфта и смещения

Для определения технического состояния шарикоподшипника следует проверить люфт в опоре и возможные смещения относительно штока амортизатора. Сделать это можно следующим образом:

1. Возьмите за амортизатор и покачайте его в осевом и радиальном направлениях. Заметный люфт указывает на повреждение подшипника.
2. С приложением усилия дерните верхнюю опору стойки в осевом и радиальном направлениях, следя за тем, чтобы она не сместилась относительно амортизатора.
3. Зафиксируйте положение опоры руками и попросите помощника 5–6 раз повернуть руль до упора в крайние положения.

Выявленный во время проверки люфт и смещение деталей явно сигнализируют о разрушении, что требует замены опорника.

Использование стетоскопа для диагностики

Эффективным методом нахождения дефектов является прослушивание работы подшипника с использованием медицинского или автомобильного стетоскопа. Для этого подсоедините наконечники стетоскопа и приложите мембрану к корпусу стойки или штоку амортизатора. Попросите ассистента 5–6 раз повернуть руль до упора в обе стороны с включенным зажиганием.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>

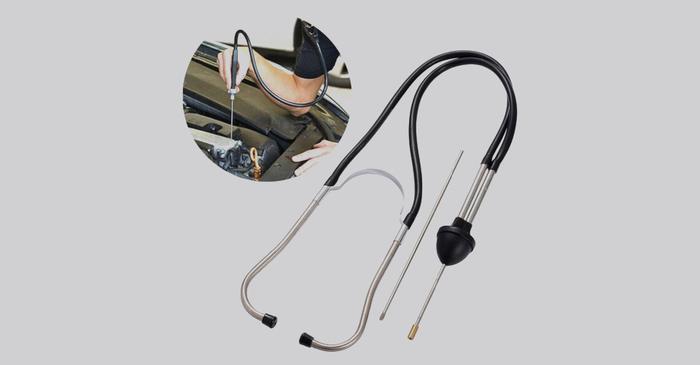

Автомобильный стетоскоп

Необычные шумы, такие как стуки, скрежет или шуршание, могут указывать на повреждения сепаратора, шариков качения или дорожек. В конце нужно сравниться с показателями аналогичного узла на другом переднем колесе. Наличие посторонних звуков говорит о проблемах с опорником.

Диагностика подшипников задних стоек

Проверка состояния шарикоподшипника задней стойки автомобиля требует учета специфических нюансов:

1. Доступ к шарикоподшипнику может быть затруднен элементами подвески, поэтому работа будет проводиться на ощупь и в неудобных положениях.
2. Большинство операций придется выполнять вслепую, полагаясь на слух и осязание для выявления люфтов и посторонних стуков.
3. Потребуются удлинители для головок и ключей из-за неудобного расположения крепежа.
4. Визуально оценить внутреннее состояние опоры задней стойки невозможно без полной разборки подвески.
5. В процессе проверки раскачкой нужно соблюдать осторожность, чтобы не повредить тормозные шланги.

Учет этих факторов позволит правильно оценить техническое состояние опорника задней подвески автомобиля.

Дополнительные способы проверки

Помимо стандартных способов, для определения состояния опорников можно использовать и дополнительные методы. Если остались без инструментов, можно провести сравнительный анализ температуры опор на обоих передних колесах. Если узел имеет дефекты, температура изношенной детали после поездки будет выше из-за сильного трения.

Также можно прогнать автомобиль по разбитой дороге на расстоянии 10–15 км и оценить люфты на подъемнике после этого. Это позволит выявить начинающиеся повреждения. Можно подключить диагностический сканер и проанализировать отклонения в работе датчиков положения колеса. Отклонения могут косвенно указывать на начинающиеся проблемы с подшипником.

Еще один метод заключается в снятии колес и визуальной оценке износа шин по протектору, что может свидетельствовать о риске неисправности стоек в результате перекосов. Применение этих методов позволит точно оценить вероятность появления дефектов опорников автомобиля.

Правила интерпретации результатов проверки

Чтобы правильно определить, нужно ли менять опорный подшипник по результатам диагностики, рекомендуем следовать некоторым правилам:

1. Сравнивайте показатели (размеры люфта, громкость шумов) с симметричным узлом на второй стойке.
2. Учитывайте общее состояние ходовой части автомобиля и особенности его эксплуатации.
3. Допускайте небольшие отклонения параметров, которые не влияют на безопасность и управление машиной.
4. При явных люфтах и заметных повреждениях не используйте автомобиль до замены опорного узла.

Соблюдение этих правил поможет принять обоснованное решение относительно необходимости замены опорников. Лучше переостеречься, чем потом попасть в ДТП.

Полная разборка узла для уточнения «диагноза»

Иногда окончательный вывод о пригодности подшипника для дальнейшей эксплуатации можно сделать лишь после полной разборки и осмотра всех элементов опоры стойки. Это необходимо при спорных результатах диагностики, когда есть подозрения на наличие дефектов, что не проявилось в ходе стандартных проверок. Полный демонтаж станет необходимым, если невозможно сравнить параметры узлов из-за повреждения обеих стоек.

style=»margin-left: 0; border: 1px solid #ccc; background-color: #f1f0f0; padding: 5px; font-size:12px; width: 82%; «>

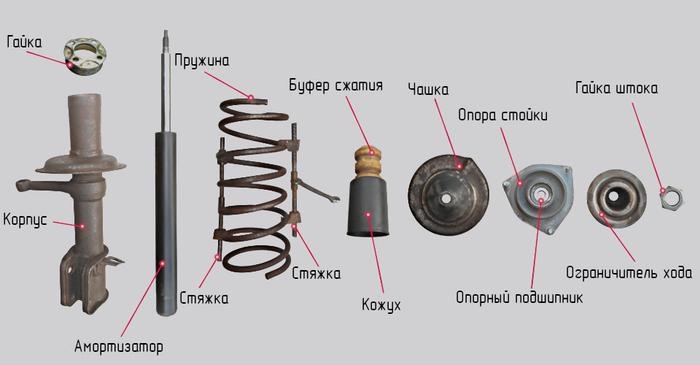

Все детали после разборки

Во время разборки необходимо оценить степень износа дорожек, целостность сепаратора и шариков. Визуально следует обнаруживать механические повреждения, задиры, сколы и коррозию. Полная ревизия надежно подтвердит или опровергнет предположение о пригодности опорников к безопасной эксплуатации без замены.

Как продлить срок службы опорных подшипников

Чтобы максимально продлить срок службы опорников, следует придерживаться следующих рекомендаций:

• Избегайте движения по разбитым и грунтовым дорогам, уменьшая динамические нагрузки на подшипники;
• Предпочитайте плавный стиль вождения без резких маневров и сильных торможений;
• Регулярно проверяйте и корректируйте углы установки колес в установленных пределах, чтобы избежать перекосов;
• Своевременно устраняйте любые посторонние шумы в подвеске, не давая дефектам развиваться;
• Используйте только качественные смазки и оригинальные запчасти при обслуживании и ремонте опор.

Следуя этим простым правилам, вы значительно увеличите срок безопасной эксплуатации опорников вашего автомобиля.

Выводы

Подытоживая, отметим ключевые моменты диагностики и проверки опорных подшипников подвески:

1. Опорники играют важную роль в функционировании ходовой части, обеспечивая поворот управляемых колес и смягчая нагрузки.
2. Их техническое состояние существенно влияет на управляемость, устойчивость, износ шин и общую безопасность автомобиля.
3. Даже в отсутствии внешних признаков износа, рекомендуем периодически проводить диагностику опорных узлов.
4. При обнаружении дефектов необходимо заменить опорники, чтобы избежать вторичных поломок и аварийных ситуаций.

Регулярное обслуживание и своевременная замена деталей подвески являются залогом долгого срока службы автомобиля и безопасности водителя и пассажиров. Лучше всего с диагностикой и ремонтом справятся квалифицированные специалисты в автосервисе, у которых есть все необходимые инструменты и надежные подъемники. Водителю не придется тратить все выходные на устранение неисправностей.

Вопросы по теме

Как определить, стоит ли заменять опорный подшипник, если он не издает характерных звуков?

Для проверки состояния опорного подшипника необходимо выполнить несколько простых тестов. Во-первых, поднимите автомобиль и установите его на надежные подставки. Затем, с помощью руки, попробуйте покачать стойки в верхней части. Если вы заметите люфт или игра в подшипниках, это может свидетельствовать о необходимости их замены. Дополнительно, осмотрите подшипник на предмет коррозии или трещин, так как даже без звуковых проявлений поврежденный подшипник может привести к серьезным проблемам в будущем.

Какие признаки указывают на необходимость замены опорных подшипников на более ранней стадии?

Существуют несколько первых симптомов, которые могут указывать на проблемы с опорными подшипниками. Это могут быть ненормальные вибрации в рулевом управлении, неровные зазоры между стойкой и кузовом, а также неравномерный износ шин. Кроме того, если вы заметили, что автомобиль стал больше склоняться к одной стороне при поворотах, это также может быть признаком повреждения подшипника. Чем раньше вы заметите подобные проблемы, тем проще и дешевле будет их устранить.

Какой инструмент лучше всего использовать для проверки состояния опорных подшипников?

Для проведения проверки опорных подшипников вам понадобятся несколько инструментов. Наиболее важными будут домкрат для подъема автомобиля, набор ключей для снятия стойки, а также специализированные щупы или монетные лотки для проверки зазоров. Также не забудьте о фонарике для детального осмотра труднодоступных мест. Кроме того, некоторые механики предпочитают использовать ударный инструмент для снятия ржавых или трудно удаляемых болтов, чтобы сэкономить время и силы.
