В данном документе содержится расшифровка символов на приборной панели Рено Сандеро первого поколения (2009-2014 годы). В начале представлена схема комбинации приборов, далее идёт таблица с расшифровками значков. Также включён список индикаторов и описания функционирования бортового компьютера данного автомобиля.
- Общие сведения: Панель приборов Рено Сандеро 1 (2009-2014) оснащена различными значками, информирующими водителя о состоянии автомобиля.
- Основные значки: Значки предупреждают о лишнем уровне масла, перегреве двигателя, неисправностях систем торможения и экологии.
- Значок «Check Engine»: Указывает на необходимость диагностики двигателя.
- Сигналы безопасности: Включение ближнего света, системы ABS и подушек безопасности обозначаются отдельными значками.
- Дополнительные знаки: Значки, связанные с неполадками в электрообрудовании, системе зарядки аккумулятора и уровне топлива.

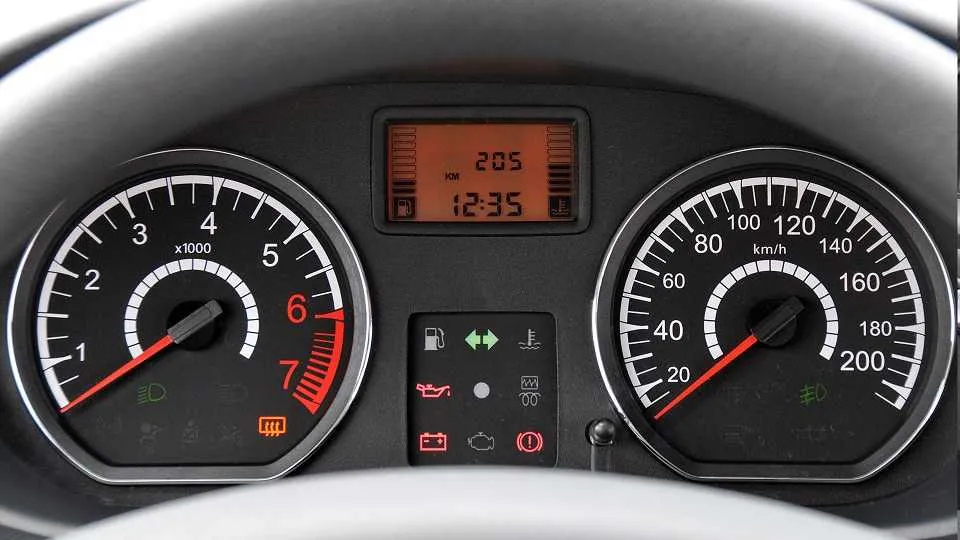

Значки на панели Сандеро 1 2009-2014
| Иконки на панели приборов Рено Сандеро первого поколения (2009-2014) |
 |
 |
 Индикатор включения противотуманных фар |
 Индикатор заднего противотуманного фонаря |
 Индикатор наличия воды в фильтре дизельного топлива Если лампа горит постоянно или загорается во время движения, это сигнализирует о наличии воды в фильтре. Рекомендуется незамедлительно обратиться на сервис. |
 Индикатор не закрытых дверей Данный индикатор уведомляет о том, что одна или несколько дверей кузова (включая крышку багажника) остаются открытыми. |
 Индикатор обогрева заднего стекла |
 Индикатор включения поворотников |
 Индикатор температуры охлаждающей жидкости Обычно данная лампа гаснет после запуска двигателя. Если она загорается во время поездки, это указывает на повышение температуры. В такой ситуации следует остановиться, дать двигателю немного отдохнуть на холостом ходу. Если температура не снижается, остановите мотор и проверьте уровень жидкости и радиатор. В противном случае, необходимо обратиться в сервис. |
 Индикатор давления масла в двигателе Светит сразу после старта двигателя. При появлении индикатора во время движения рекомендуется немедленно остановиться и выключить зажигание, затем провести проверку уровня масла. Если уровень в норме, следует обратиться в сервис. |
 Индикатор системы блокировки запуска двигателя Этот индикатор выполняет несколько функций. Подробности смотрите в разделе «Система блокировки запуска двигателя» в первой главе. |
 Индикатор разряда аккумулятора Должен погаснуть сразу после старта двигателя. Если он загорелся во время вождения, это указывает на проблемы с зарядкой. Следует остановиться и обратиться в сервис. |
 Индикатор системы снижения токсичности Он загорается при включении зажигания и затем гаснет. – Если лампа светится постоянно, срочно обратитесь в сервис. – Если она мигает, уменьшите обороты двигателя, пока индикатор не перестанет мигать. В этом случае также необходимо обратиться в сервис. Дополнительные рекомендации по снижению токсичности см. в главе 2. |
 Индикатор включенного стояночного тормоза и неисправности тормозной системы Если лампочка горит, проверьте, полностью ли поднят стояночный тормоз, в противном случае это может указывать на низкий уровень тормозной жидкости. Продолжение движения опасно, немедленно обратитесь в сервис. |
 Индикатор неисправности ABS Лампочка загорается на три секунды при включении зажигания, затем гаснет. Если она загорается во время движения, это сигнализирует о проблемах с системой. В таком случае тормоза будут работать так, как если бы на автомобиле не было системы ABS. Срочно обращайтесь в сервис. |
 Индикатор ближнего света фар |
 Индикатор дальнего света фар |
 Индикатор подушки безопасности Загорается при старте двигателя и гаснет спустя несколько секунд. Если лампа не загорается при включении зажигания или загорается во время работы мотора, это означает неисправность системы. Немедленно обратитесь в сервис. Если индикаторы не загораются или не срабатывают звуковые сигналы, это может указывать на неисправность приборной панели. В этом случае как можно быстрее остановите автомобиль и обратитесь в сервис. |
 Индикатор отключения подушки безопасности переднего пассажира Подробности см. в разделе «Безопасность детей» в главе 1. |
| Данные основаны на руководстве пользователя Рено Сандеро 1 2009-2014 |
При эксплуатации Renault Sandero 1 (2009-2014) важно понимать, что значки на панели приборов могут сигнализировать о различных состояниях автомобиля. Каждый символ имеет уникальное значение, и их расшифровка позволяет водителю быстро реагировать на возможные неполадки. Например, индикатор давления масла сообщает о недостаточном уровне смазки в системе, что может привести к серьезным поломкам двигателя, если не обратить на это внимание.
Кроме того, значок неисправности двигателя, представляющий собой контур двигателя с восклицательным знаком, указывает на проблемы, требующие диагностики. Это может быть как мелкая неисправность, так и серьезная проблема с системой управления двигателем. Игнорирование этого предупреждения может в дальнейшем привести к ухудшению работы мотора и увеличению затрат на ремонт.
Не менее важными являются индикаторы, связанные с электрооборудованием и системами безопасности. Например, значок аккумулятора сигнализирует о проблемах с зарядкой, что может означать, что стоит проверить генератор и электросистему в целом. Понимание этих символов помогает избежать неприятных ситуаций и обеспечивает безопасность на дороге, так как позволяет заранее выявить и устранить возможные неисправности.
Указатели
| Индикаторы на панели приборов Рено Сандеро первого поколения (2009-2014) |
 |
 Звуковой сигнал при превышении скорости В зависимости от комплектации, при превышении скорости 120 км/ч каждые 30 секунд звучит сигнал длительностью около 10 секунд. |

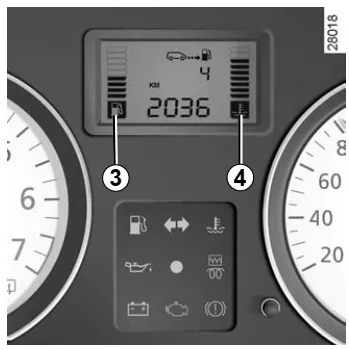

 Указатель уровня топлива 3 Число делений указывает на уровень топлива. При достижении минимального уровня деления гаснут, и загорается лампа, сигнализирующая о низком уровне топлива. Указатель температуры охлаждающей жидкости 4 Количество включённых делений зависит от температуры. Предупреждение выдается только при загорании последних трёх делений. |

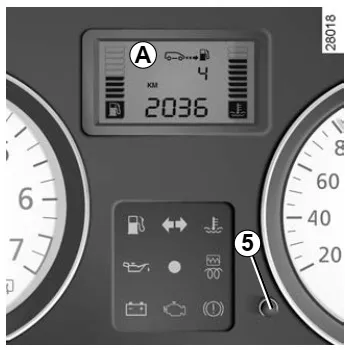

 Многофункциональный дисплей A Здесь отображаются общий пробег (одометр), счетчик пробега за поездку и часы. Либо Бортовой компьютер. См. раздел «Бортовой компьютер» в главе 1. Многофункциональная кнопка 5 – Выбор режима отображения При нажимании кнопка переключает между суммарным пробегом/часами и пробегом за поездку/часами. – Сброс счетчика пробега за поездку Выведите на дисплей показания счетчика поездки, нажмите кнопку и удерживайте её некоторое время. – Установка точного времени См. раздел «Установка точного времени» в главе 1. |
| Данные основаны на руководстве пользователя Рено Сандеро 1 2009-2014 |
Бортовой компьютер
| Бортовой компьютер модели Рено Сандеро 1 (2009-2014) |
| Информация, отображаемая на дисплее, ЗАВИСИТ ОТ ВАРИАНТА КОМПЛЕКТАЦИИ АВТО. Ознакомьтесь с таблицей примеров данных, которые можно увидеть на экране ниже. |
| Объяснение некоторых параметров, отображаемых на экране после обнуления показаний. Чем дольше автомобиль движется с момента последнего обнуления, тем более точными будут значения средней скорости, среднего расхода топлива и остаточного пробега на текущем уровне топлива. На первых километрах после сброса показателей вы можете заметить, что запас хода увеличивается. Это объясняется тем, что средний расход топлива рассчитывается с учётом пробега после обнуления. Средний расход топлива может снижаться по следующим причинам: – завершение разгона автомобиля; – достижение нормальной температуры двигателя (если обнуление проводилось при холодном состоянии); – переход на трассу из городской черты. Поэтому, с уменьшением среднего расхода, запас хода увеличивается. – Средний расход топлива возрастает, когда двигатель работает на холостом ходу. – Это стандартная ситуация, так как бортовой компьютер учитывает расход топлива в таком режиме. |
| Ручной сброс параметров поездки – выберите отображение одного из параметров поездки, нажмите кнопку 1 и удерживайте её до выполнения сброса. |
| Автоматический сброс параметров поездки – происходит автоматический сброс при достижении предельного объема памяти. |
 Счетчик общего пробега |
 Пробег за данный поездку |
 Средний расход топлива с момента последнего сброса показаний бортового компьютера. Это значение появляется на экране после того, как автомобиль пройдет около 400 метров, принимая во внимание пройденное расстояние и расход топлива с момента сброса. |
 Ожидаемый запас хода на оставшемся топливе При вычислении запаса хода учитывается средний расход топлива с момента последнего сброса параметров. Значение появляется на дисплее после проезда автомобилем примерно 400 метров. |
 Средняя скорость с момента обнуления показаний. Это значение фиксируется на дисплее после того, как автомобиль пройдет около 400 метров. |
| Информация из руководства пользователя по Рено Сандеро 1 2009-2014 |
Если информация оказалась полезной, оставьте комментарий. Если же материал не удовлетворяет или содержит неточности, пожалуйста, сообщите об этом.
Вопросы по теме
Какие значки на панели приборов Рено Сандеро 1 сигнализируют о неисправностях двигателя?
На панели приборов Рено Сандеро 1 можно встретить несколько значков, сигнализирующих о проблемах с двигателем. Например, значок в виде двигателя или «Check Engine» обозначает наличие неисправности в системе управления двигателем. Также стоит обратить внимание на значок, символизирующий низкий уровень масла, который выглядит как масляная канистра. Если эти индикаторы горят, рекомендуется немедленно остановить автомобиль и провести диагностику.
Как понять, что требуется заправка топлива, глядя на панель приборов?
На панели приборов Рено Сандеро 1 есть индикатор уровня топлива, который должен оповестить водителя о необходимости заправки. Если стрелка на указателе уровня топлива достигает отметки «E» (Empty — пусто), а соответствующий значок, представляющий бензобанк, начинает мигать, это сигнализирует, что уровень топлива критически низок. Для безопасного вождения рекомендуется заправиться незамедлительно, чтобы избежать остановки двигателя из-за недостатка топлива.
Как действовать, если на панели загорелся значок притормаживания?
Если на панели приборов Рено Сандеро 1 загорелся значок, связанный с системой торможения, это может сигнализировать о нескольких возможных проблемах, включая уровень тормозной жидкости, износ тормозных колодок или неисправность ABS. В первую очередь, остановите автомобиль и проверьте уровень тормозной жидкости в бачке. Если уровень в норме, стоит обратиться к специалисту для более глубокой диагностики системы торможения для вашей безопасности.
