Давайте рассмотрим, как функционирует система рулевого управления, основные признаки неисправностей рулевой рейки и обстоятельства, при которых её необходимо заменить. Рулевая рейка играет ключевую роль в маневрировании автомобиля и по своей значимости не уступает тормозной системе. Поскольку это важная деталь, ей следует уделять должное внимание в плане технического состояния.

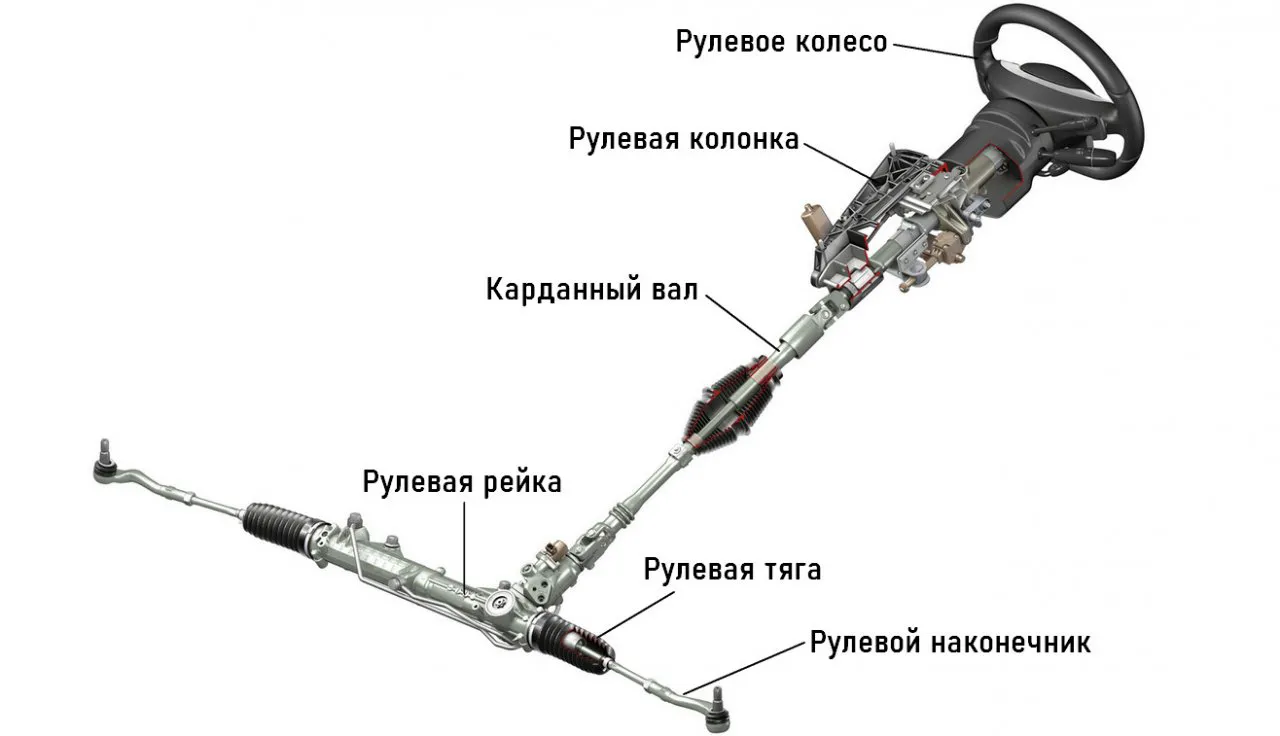

- Устройство: Рулевая рейка — это механизм, передающий движения от руля на колеса, обеспечивая управляемость автомобиля.
- Признаки неисправности: Увеличение люфта в руле, скрип или стук при поворотах, трудности с поворотами и неустойчивость на дороге.
- Причины неисправности: Износ деталей, утечки жидкости гидроусилителя, повреждения от дорожных неровностей и некачественное обслуживание.
- Влияние на безопасность: Неисправная рулевая рейка может привести к ухудшению управляемости, что увеличивает риск ДТП.
- Рекомендации по обслуживанию: Регулярная проверка состояния рейки, замена масла и своевременное устранение повреждений.
Как устроена рулевая рейка

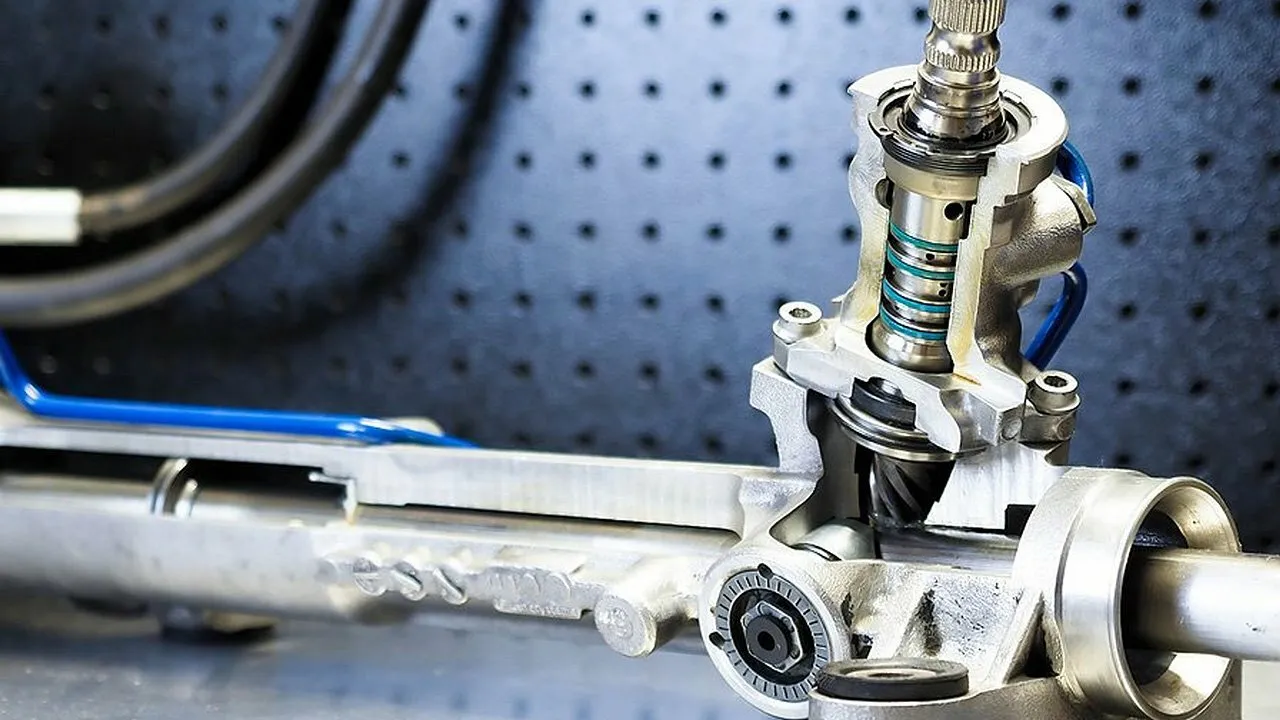

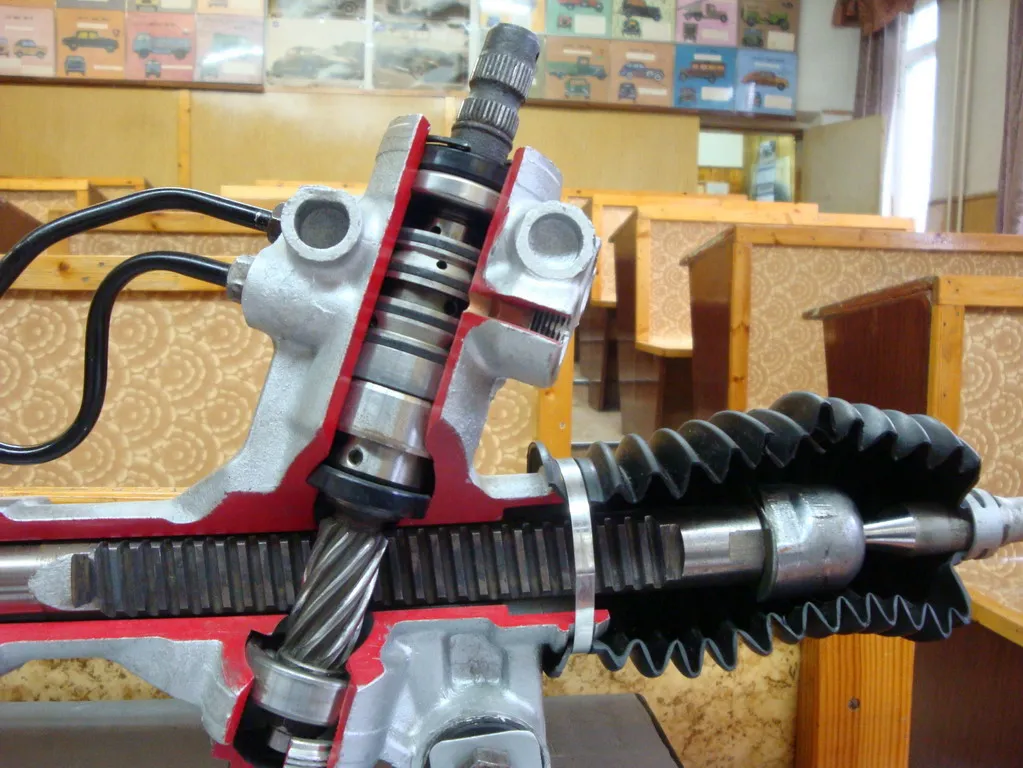

Представим две шестерни: одну с зубьями, а другую — круглую. Зубчатая шестерня соединяется с тягами, прикрепленными к поворотным кулакам колес, а круглая шестерня соединена с валом рулевого колеса.
На рулевых тягах установлены пыльники, внутри которых содержится смазка, что помогает сократить эффекты трения. Система «рейка-шестерня» помещена в цилиндрический корпус. Тяги соединяются с рейкой через шарниры для обеспечения гибкости и снижения ударных нагрузок. Весь механизм прикрепляется к подрамнику передней подвески или к поперечине кузова в районе мотора.
На рулевую тягу накручивается наконечник, который позволяет регулировать углы схождения передних колес. Это шарнир со штоком, зафиксированный стопорной гайкой на рулевой тяге. Также есть механизм с разрезной гайкой, который затягивается болтом после накручивания, подобно хомуту.
Гидроусилитель
По конструкции он схож с рулевой рейкой, но для поворота требуется меньше усилий, благодаря:
- Поршню, установленному на валу.
- Пластинчатой помпе, создающей давление.
- Распределителю, регулирующему подачу рабочей жидкости.

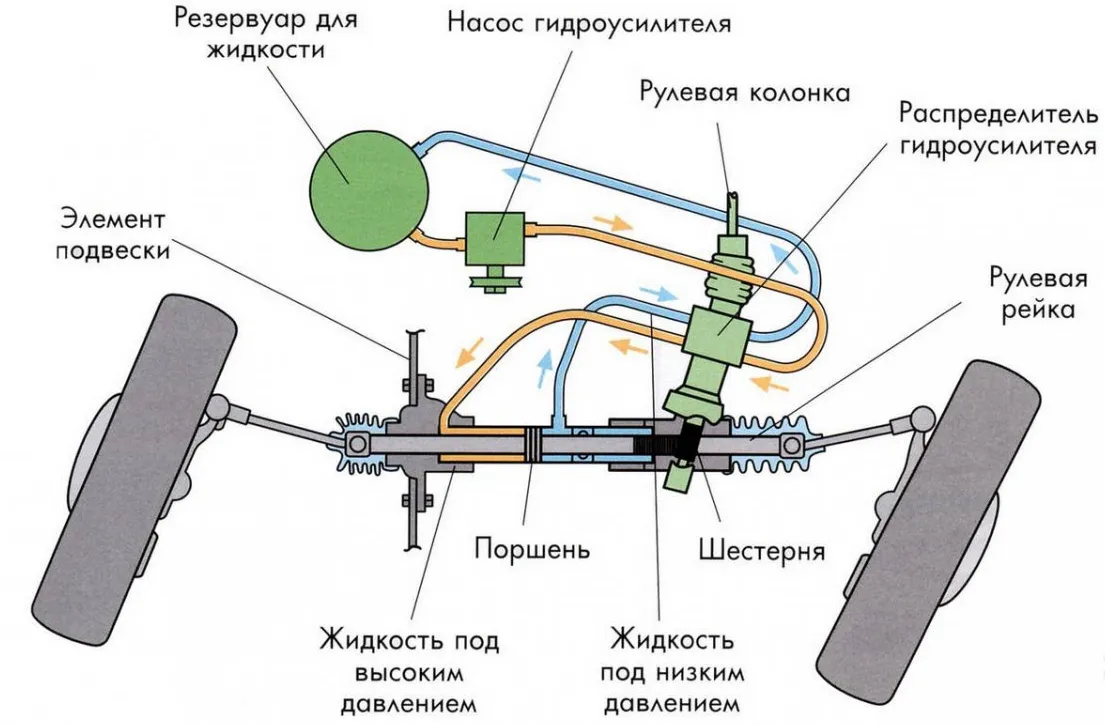

Когда водитель поворачивает рулем, распределитель начинает контролировать давление масла, подавая его в систему поршней с нужной стороны в зависимости от ситуации. То есть, при повороте вправо масло подается направо, а влево — налево.
Основная функция гидроусилителя — облегчить управление автомобилем и повысить его безопасность. Однако важно отметить, что это может снизить чувствительность управления и затруднить управление при утечках. К тому же ременная передача, используемая в этом механизме, забирает часть мощности у двигателя. Несмотря на перечисленные недостатки, исправно функционирующий гидроусилитель значительно повышает маневренность и делает управление рулем легче.
Электроусилитель

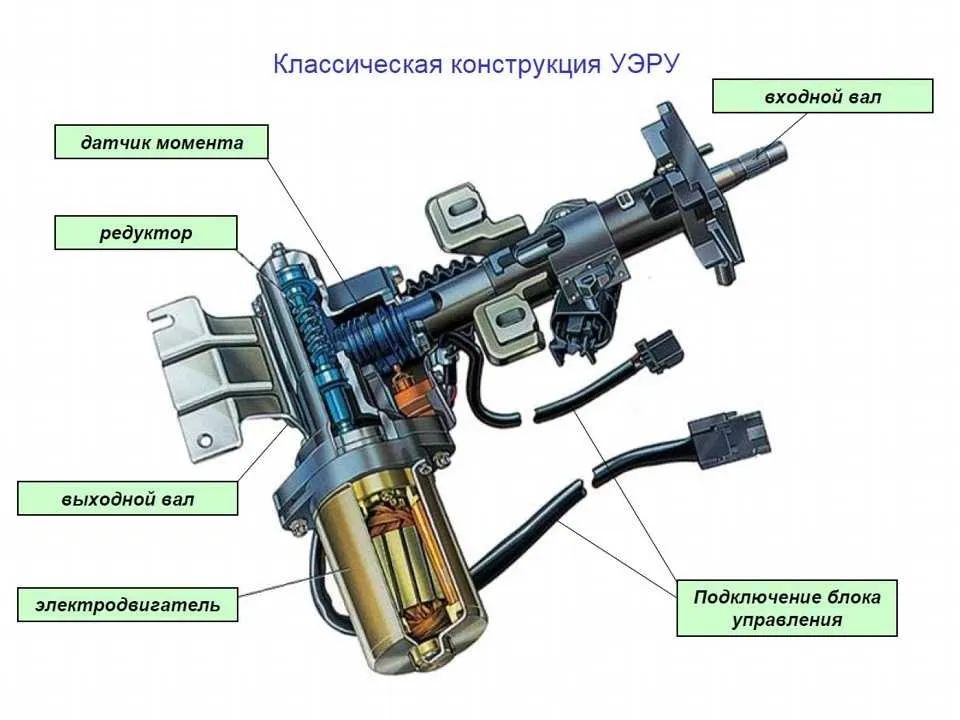

На сегодняшний день наиболее современным решением является электроусилитель, который обеспечивает удобное управление автомобилем и возможность работы электронных помощников водителя. Электрический усилитель заменил гидравлический. Сигналы от датчиков, установленных на руле, передаются в ЭБУ, который затем отправляет их на электроусилитель. Единственный недостаток — возможность внезапного выхода электронного устройства из строя.
В этой системе отсутствуют поршни и помпы, остаются только валы (руля и главного), соединенные червячной передачей. На рулевом валу расположена шестеренка, вращающаяся при помощи электрического мотора. В комплект входят и датчики, которые передают ЭБУ уровень отклонения руля при повороте. После этого электронное устройство отправляет сигнал на электроусилитель, что делает управление рулем значительно проще.
Электрический усилитель отличается компактностью и почти не потребляет мощность от двигателя. Он может работать в разных режимах: для городской езды, высоких скоростей или сложных условий. Среди недостатков можно отметить чувствительность к влаге.
Признаки неисправности рулевой рейки
Неисправность рейки может привести к проблемам в управлении автомобилем, а более серьезные неисправности могут спровоцировать дорожно-транспортные происшествия. При этом признаки поломки часто связаны с гидравликой — помпой и смазкой.
Симптомы неисправности рейки с ГУРом
Уровень жидкости ГУР в норме
При наличии повреждений рейки и ГУР можно заметить следующие симптомы:
- Постепенное снижение уровня масла в расширительном бачке ГУР, о чем предупреждает индикатор на панели (не на всех автомобилях). Также это можно заметить по подтеканию масла под автомобилем или на деталях в моторном отсеке.
- Увеличение усилия при повороте рулевого колеса.
- Руль долго не возвращается в исходное положение после поворота, или не возвращается вовсе.
- Сильный шум при повороте руля, который усиливается при увеличении люфта в рейке или износе насоса. Этот звук нередко сопровождается легкой вибрацией руля.
- Стучание во время движения автомобиля. Особенно заметен звук при езде по неровным дорогам.
- Автомобиль «ёрзает» при прямолинейном движении из-за износа и люфта элементов.
| Причины неисправности | Способы устранения |
| Увеличенный свободный ход рулевого колеса и стук в рулевом управлении | Затянуть болты |
| Износ шаровых соединений рулевых тяг | Подтянуть или сменить шаровые соединения |
| Износ карданного соединения рулевого вала | Заменить промежуточный вал |
| Тугое вращение рулевого колеса — недостаточное усиление | Заменить ремень или натяжитель |
| Повреждение ремня навесного оборудования | Замена ремня |
| Недостаточный уровень жидкости ГУР | Восстановить уровень жидкости ГУР |
| Попадание воздуха в ГУР | Прокачать ГУР |
| Перекручивание или повреждение шлангов | Устранить зажаты или заменить шланги |
| Недостаточное давление насоса ГУР | Ремонт или замена насоса |
| Внутренние утечки в насосе | Замена деталей |
| Утечка жидкости из рулевого механизма | Замена деталей |
| Замятие или повреждение уплотнений рулевого механизма | Замена уплотнителей |
| Неравномерный возврат руля в нулевое положение | Замена рулевых тяг |
| Износ карданного шарнира рулевого вала | Замена вала |
| Деформация рейки | Замена рейки |
| Повреждение подшипника шестерни | Устранить перекручивание или заменить шланги |
| Шум или стук в рулевом управлении | Корректировка и надежная фиксация шлангов |
| Ослабление болтов крепления рулевого управления | Затянуть болты |
| Ослабление крепления рулевых тяг и/или шаровых шарниров наконечников тяг | Затянуть крепления |
| Износ рулевых тяг и/или наконечников | Замена тяг и/или наконечников |
| Увеличение шумности насоса гидроусилителя | Восстановить уровень жидкости ГУР |
| Попадание воздуха в ГУР | Прокачайте ГУР |
| Ослабление креплений насоса | Затянуть болты |
Рулевая рейка — это важный элемент рулевого управления автомобиля, представляющий собой линейный механизм, который преобразует вращательные движения рулевого колеса в линейные движения колес. Основные признаки исправной рулевой рейки включают четкую и плавную работу без посторонних шумов, а также стабильное положение автомобиля при движении. Рулевая рейка обеспечивает точное управление и реагирует на малейшие движения руля, что особенно важно для безопасности на дороге.
Неисправности рулевой рейки могут проявляться в виде различных симптомов, таких как люфт в руле, неравномерное усилие при повороте, посторонние звуки (скрипы, стуки) и утечка жидкости, если речь идет о гидроусилителе руля. Эти проблемы могут возникать по разным причинам: износ компонентов, недостаток смазки, повреждения от ударов или коррозия. Например, частое воздействие грязи и влаги может приводить к коррозии внутренних частей рейки, что значительно ухудшает ее работу.
Причины неисправностей также включают неправильную эксплуатацию автомобиля, такие как чрезмерные нагрузки при вождении и резкие маневры, которые могут вызвать преждевременный износ. Наконечники рулевых тяг и подшипники, если они повреждены или изношены, могут привести к сильному люфту в руле и другим проблемам. Регулярное техническое обслуживание и диагностика системы рулевого управления помогут выявить признаки неисправности на ранних стадиях и определить необходимость в ремонте или замене рулевой рейки.
Признаки поломки рейки с ЭУРом
Неисправности рейки с электроусилителем по сути аналогичны тем, что наблюдаются у механизма с гидравликой, за исключением утечек масла. При электрических поломках могут проявляться:
- Стучащий звук при повороте руля
- Неровное усилие на руле
- Зажигание индикатора руля на панели
- Закусывание руля
- Самопроизвольное вращение руля.
При этом симптомы могут быть вызваны другими факторами, чем в случае с гидравлической рейкой. Главная проблема заключается в попадании жидкости на шток или в блок управления рейкой.
Причины неисправности рулевой рейки
Среди основных причин неисправности рейки выделяются три:
- Износ червячной пары (распределителя).
- Выработка на вале.
- Износ зубцов вала.
Наиболее нагруженным элементом рулевой рейки является контакт между зубчатой частью и шестерней. В результате этого могут постепенно повреждаться зубья, что часто проявляется в стуке при удержании руля на неровных участках дороги. Если зубцы не имеют износа, но есть небольшой люфт на штоке, то эту проблему можно устранить с помощью регулировочной гайки. Нужно её подтянуть, чтобы установить оптимальное расстояние между зубьями шестерни и рейки. Если же зубцы полностью повреждены, то рейку необходимо заменить (иногда может быть достаточно замены только шестерни).

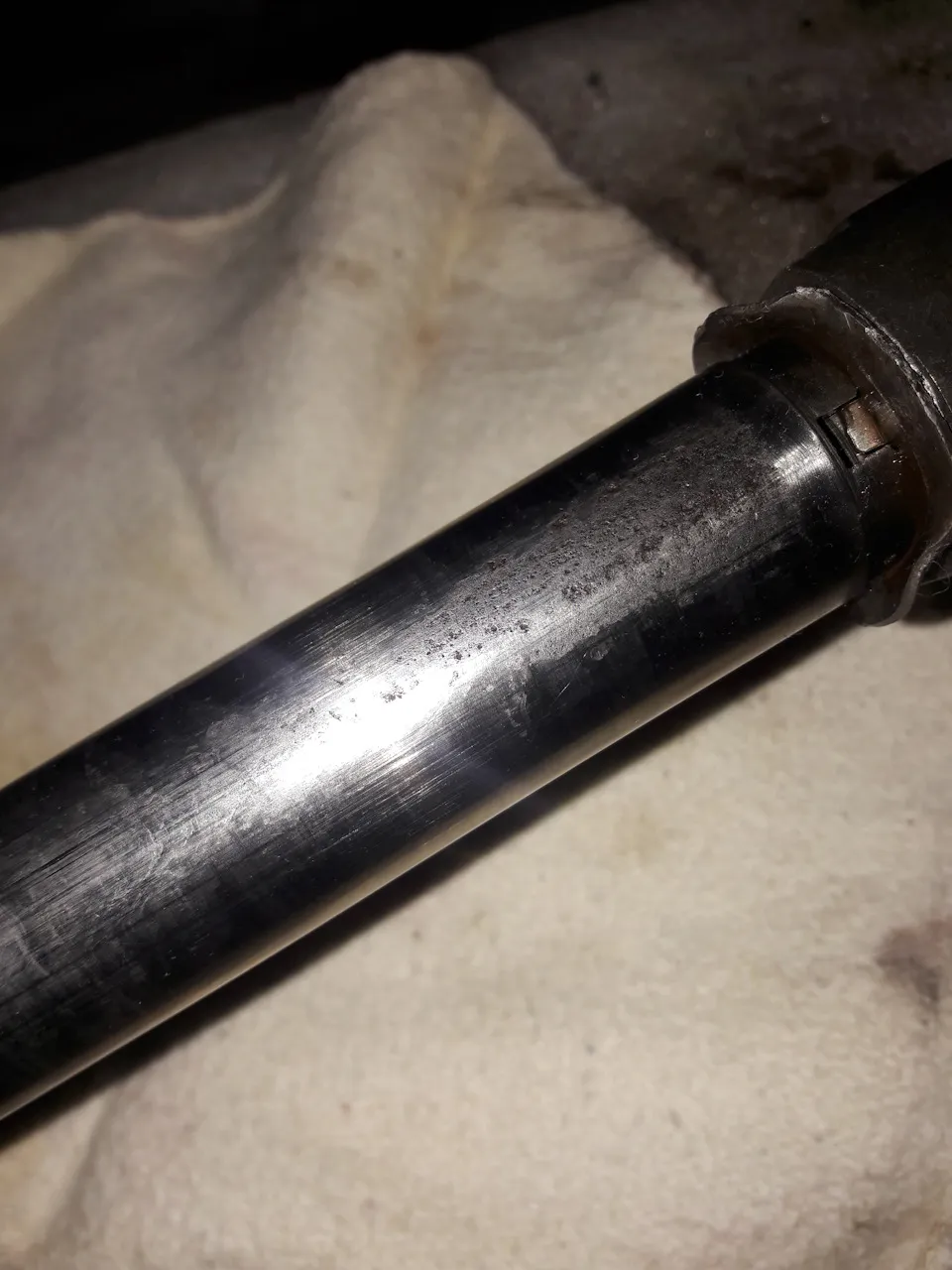

Из-за попадания воды и ржавчины в втулке образуются выработки. Неисправность устраняется заменой, используя специальный ремонтный комплект.
Наконечник тяги или вся тяга может изнашиваться из-за повреждения пыльника, что приводит к смыву смазки. В таком случае элементы заменяются. То же самое касается и шарового наконечника.
Если автомобиль «ёрзает» по дороге или руль долго не возвращается в стартовое положение, это может указывать на неправильную настройку рейки (но могут быть и другие причины, поэтому рекомендуется провести дополнительную диагностику).
Далее мы обсудим основные причины неисправностей рейки как с hydraulic, так и с электронным усилителем управления.
С ГУРом
Факторы, способствующие неисправности рулевой рейки с гидроусилителем:
- Износ резиночек уплотнителей в системе ГУР. Это относится не только к уплотнителям и сальникам в рейке, но и к соединениям в других частях системы, например, в зоне расширительного бачка.

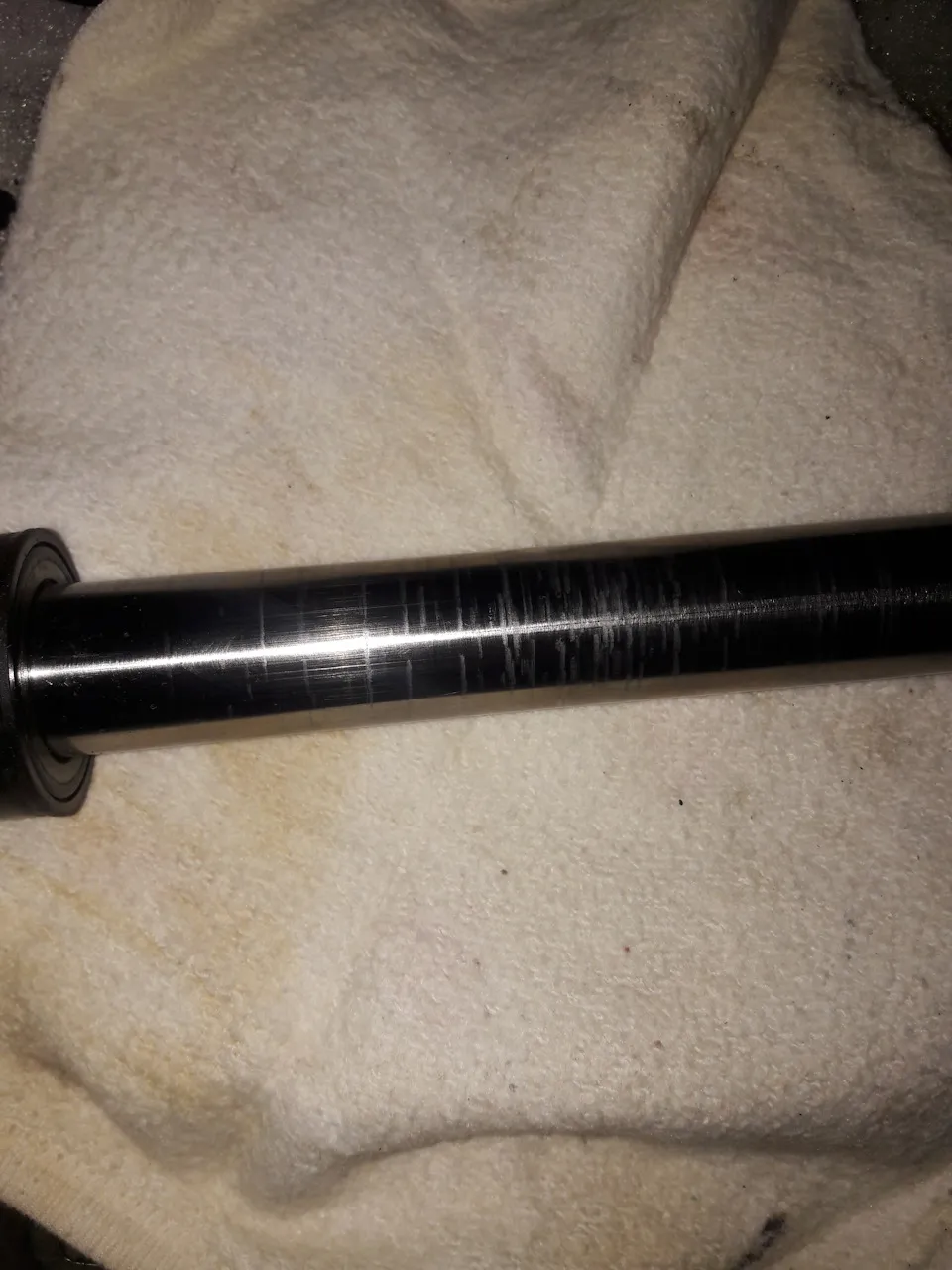

- Коррозия вала. Обычно ржавчина развивается после длительной стоянки автомобиля, особенно в осенне-зимний период.
- Поломка клапанов распределителя.
- Неправильная работа насоса ГУР.
- Оборванный или ослабленный ремень привода помпы. При обрыве насос перестанет функционировать.
- Деформация поршневой системы гидроцилиндра.
- Коррозия самой рейки.
- Неправильный выбор или редкая замена жидкости ГУР.
Неисправность также может быть вызвана износом корпуса, при котором образуются канавки, что происходит из-за нерегулярной замены смазки. Эта проблема характерна именно для гидроусилителя. Чтобы её устранить, потребуется замена рейки. Хотя она не критична, постоянный стук в руле будет создавать неудобства для водителя.
С ЭУРом
Проблемы с рулевой рейкой, оснащенной электроусилителем, могут возникать из-за неисправностей в определенных узлах:
- Электронный блок управления (данная неисправность встречается редко). Для устранения проблема необходимо обратиться в сервисный центр, так как самостоятельно отремонтировать его не получится.
- Электродвигатель с червячным редуктором. В большинстве случаев его можно отремонтировать, но также стоит обратиться в сервис.
- Червячный привод, в частности, шестерня в этом механизме. Обычно меняют целый узел.
- Шлейфы и датчики поворота.
- Подшипники и втулки.
Следует отметить, что диагностика электроусилителя руля представляет определенную сложность. Часто для этого применяются дополнительные сканеры ошибок, либо водители обращаются в сервис. Как правило, автомобили с ЭУР имеют индикатор на панели, который загорается при возникновении неисправностей в этой системе.
Как проверить рулевую рейку
При выявлении поломки рейки опираются на характерные симптомы, проявляющиеся во время эксплуатации автомобиля.
С ГУРом

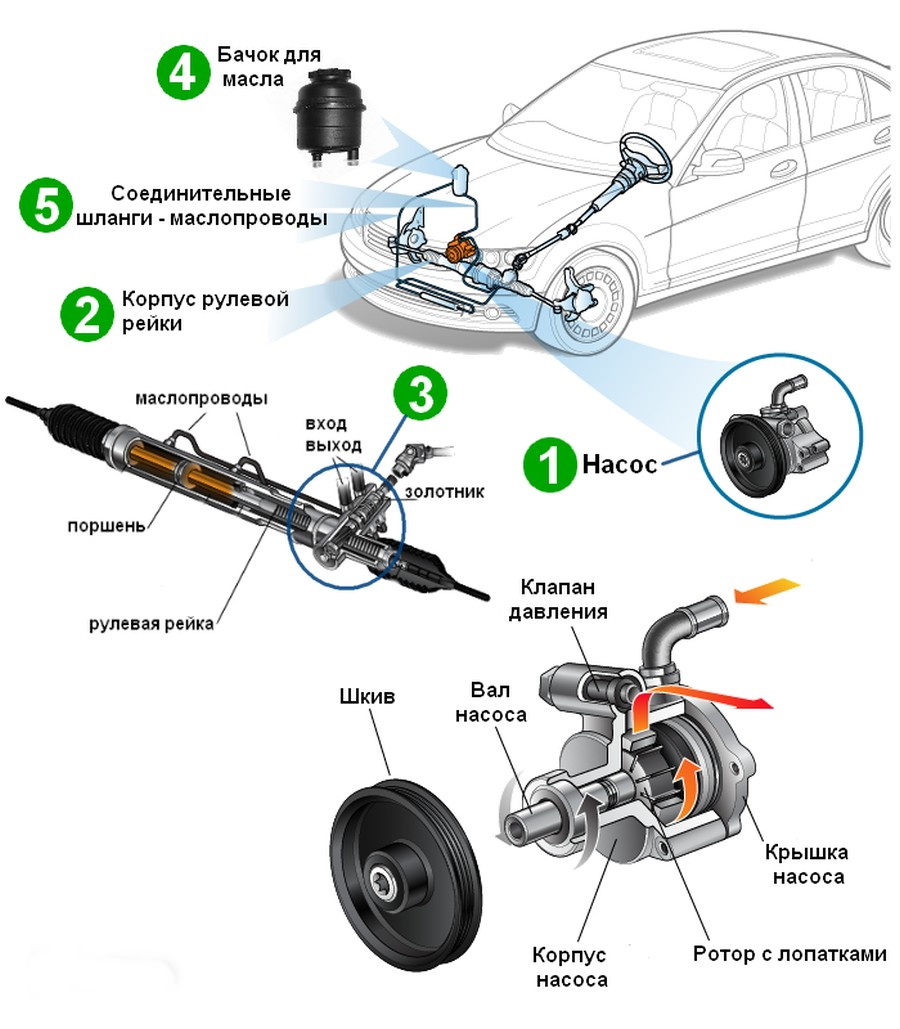

Если при повороте руля в крайнее положение слышен шум, стоит проверить состояние ГУР и его компонентов.
Такой звук может возникнуть даже при нормальном уровне жидкости. Важно проверить натяжение ремня, лопастей помпы и её подшипников. Легкое шипение в крайних положениях руля, едва слышимое при закрытых окнах, считается нормой.
Еще одним признаком проблемы может быть периодическая утечка масла ГУР.
Это требует долива жидкости в расширительный бачок. При этом возможно наличие утечек из магистрали, которые можно заметить на пыльниках тяг или под автомобилем (обычно под расширительным бачком).
Часто при утечке в систему попадает воздух, что подтверждается либо пузырьками жидкости в расширительном бачке. Напоминаем, что утечка может также быть вызвана коррозией рейки.
Посторонний звук в передней части автомобиля
Если при движении слышен стук в передней оси, это может указывать на проблемы в подвеске, что требует дополнительной диагностике. Стук может исходить как с левой, так и с правой стороны или же со средней части. Это может свидетельствовать о повреждении пыльника или наличии дефектов в рычагах, тягах и других элементах.
Для точного выявления причины неисправности рекомендуется снять и разобрать рейку. Важно проверить состояние пыльников, тяг и наконечников. Если пыльник поврежден, его необходимо заменить, а также добавить смазку после удаления грязи и воды.
С ЭУРом
Обычно гул и (или) вибрация руля во время поворотов (или даже без них) связаны с неисправными втулками. Можно использовать два подхода — заменить вместе ЭУР и рейку, либо лишь саму втулку. Для этого потребуется купить ремонтный комплект.
Поломка червячной передачи (шестерни) встречается редко, но, если автомобиль имеет большой пробег, стоит также проверить этот элемент.
В редких ситуациях причиной неисправности рейки с ЭУР могут стать датчики поворота. Их диагностика проходит при помощи компьютерной диагностики. Рекомендуется обратиться в автосервис.
При значительном пробеге электрического привода руля также могут возникать неисправности. Это обозначается повышенной тяжестью в руле. Поэтому стоит проверять подшипники, обмотки и щётки электромотора.
Так же, как и при диагностике рейки с гидравлической системой, обязательно проверяйте тяги, наконечники и пыльники.
Люфт рулевой рейки, а ездить можно
Первое, что угрожает при неисправной рейке, — это ухудшение управляемости автомобиля. Если рейка только начала издавать звуки, она ещё некоторое время сможет работать, но когда механизм полностью выйдет из строя, управление транспортом станет невозможным!
При выявлении поломки рейки не стоит откладывать диагностику и ремонт!
Ремонт или замена
Наиболее затратный, но надежный способ восстановления работы рейки — это замена на оригинальную деталь от производителя. Однако не у всех есть возможность воспользоваться этим вариантом. Рассматривая рейки с гидроусилителем, стоит отметить, что высокая стоимость замены часто заставляет автовладельцев приобретать неоригинальные или контрактные рейки.
Наиболее распространённый способ — использование ремонтного комплекта, в который входят втулки, пыльники и сальники. Наилучшим вариантом будет приобретение качественного ремкомплекта и обращение в надежный сервис. Не забудьте потребовать гарантию на проведенные работы и сохранить гарантию на приобретённый ремонтный комплект или новую рейку.
Что касается рейки с электрическим усилителем, то в таком случае чаще всего прибегают к ремонту. Шлифовка при механических повреждениях — это неприемлемая практика, а неисправности в электронике требуют высокой квалификации на всех этапах сервисного обслуживания.
Если статья оказалась полезной, будем рады вашим комментариям. Если же информация оказалась недостаточно полезной или неточной, тоже пишите.
Вопросы по теме
Как можно самостоятельно диагностировать проблемы с рулевой рейкой без специального оборудования?
Для самостоятельной диагностики рулевой рейки, прежде всего, вам следует обратить внимание на некоторые симптомы. Основные признаки включают в себя неравномерное вращение руля, шумы при повороте или люфт (втерта) руля. Вы можете проверить рулевую рейку на наличие утечек жидкости, просмотрев область под автомобилем на наличие масляных пятен. Также постарайтесь покачать руль из стороны в сторону, не включая двигатель; если вы заметите значительный люфт, это может указывать на износ рейки. Однако для точной диагностики и ремонта лучше обратиться к специалистам.
Какие современные технологии используются для улучшения эффективности рулевых реек?
Современные рулевые рейки часто оснащаются электромеханическими системами, которые позволяют улучшить отзывчивость и точность управления. Например, системы с электрическим усилением руля (EPS) обеспечивают адаптивное управление усилием, основанное на скорости автомобиля и условиях дороги. Установка датчиков, которые анализируют движения автомобиля и потребности водителя, также стала распространённой практикой. Эти технологии не только повышают комфорт вождения, но и помогают снизить расход топлива, так как убирают необходимость в использовании гидравлики и консервации энергии.
Какой срок службы рулевой рейки и как можно его увеличить?
Срок службы рулевой рейки может варьироваться в зависимости от условий эксплуатации и обслуживания, но в среднем он составляет 100,000 — 150,000 километров. Для увеличения срока службы рекомендуется следить за уровнем рулевой жидкости и регулярно проверять систему на наличие утечек. Также полезно избегать резких маневров и перегрузки автомобиля, что может привести к дополнительному износу элементов системы. Периодическая диагностика и замена изношенных деталей помогут предотвратить более серьезные проблемы в будущем.
