Расшифровка значков на панели приборов Subaru Legacy 6 2017-2021

В данной статье вы найдете разъяснение значков на приборной панели Subaru Legacy 6, выпущенного в 2017-2021 годах. Информация о значении различных пиктограмм была извлечена из руководств по эксплуатации автомобиля Субару Легаси 6-го поколения (ссылка расположена в конце таблиц).

Расшифровка кратко

Расшифровка подробно

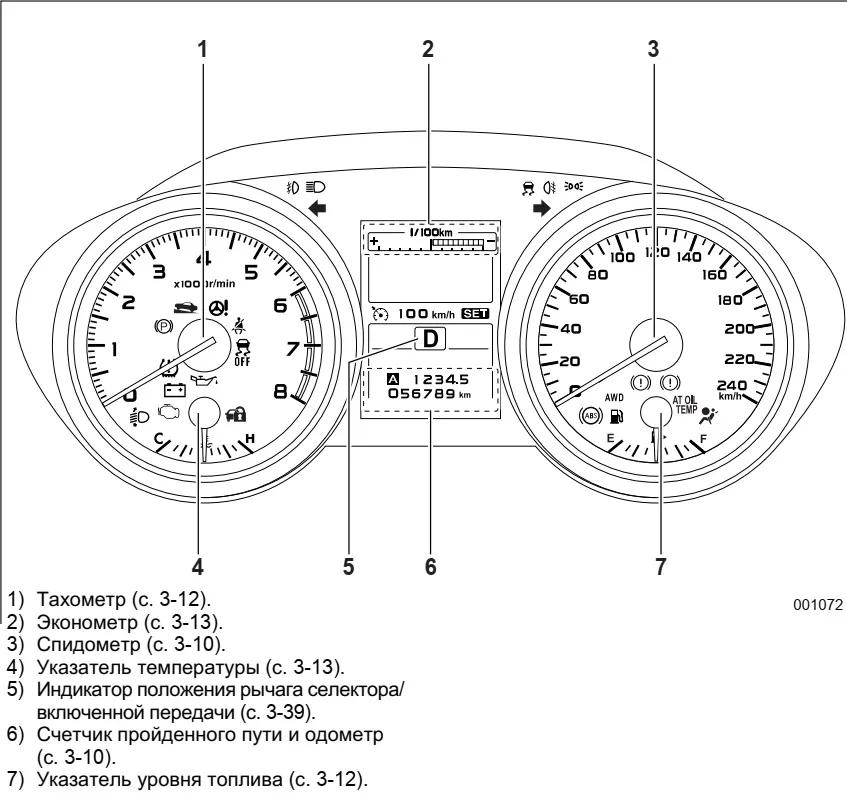

Объяснение иконок на приборной панели Subaru Legacy 6 2017-2021

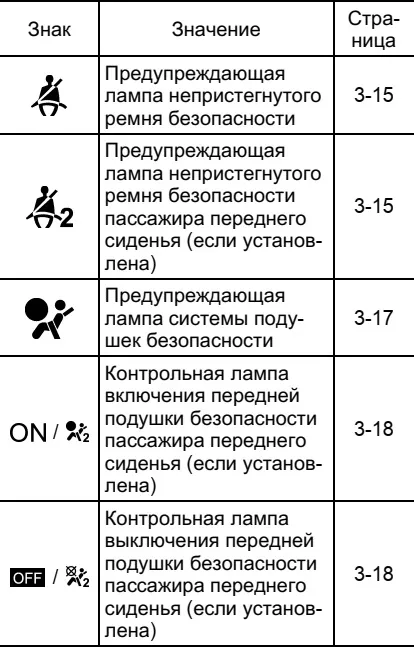

Сигнализация о непристегнутых ремнях безопасности (звуковая и визуальная)
ЗАМЕТКА
Если система, сигнализирующая о непристегнутых ремнях, не функционирует, как описано ниже, возможно, есть неисправность. Рекомендуется обратиться к дилеру SUBARU для её проверки и ремонта.

 Уведомление о непристегнутом ремне водителя
В вашем автомобиле имеется устройство, оповещающее о непристегнутом ремне водителя.
При включении зажигания включается предупреждающая лампа на приборной панели, напоминающая о необходимости пристегнуть ремень.
Если автомобиль движется на скорости до 20 км/ч, а ремень не пристегнут, будет постоянно гореть лампа оповещения.
При достижении скорости 20 км/ч и непристегнутом ремне лампа будет мигать и работать звуковой сигнал. Этот режим продлится примерно 2 минуты.
Если на этом этапе будет пристегнут один из ремней, соответствующая лампа погаснет, но звуковой сигнал продолжится, пока не будет пристегнут второй ремень.
Если ремень водителя останется непристегнутым после завершения 2-минутного периода, лампа перестанет мигать, а звуковой сигнал выключится, но лампа останется включенной до тех пор, пока ремень не будет пристегнут.

 Уведомление о непристегнутом ремне переднего пассажира (если предусмотрено)
В вашем автомобиле также есть система, предупреждающая о непристегнутом ремне пассажира на переднем сиденье.
После включения зажигания эта система активирует световую сигнализацию, которая напоминает пассажиру о необходимости пристегнуться.
Если автомобиль движется на скорости до 20 км/ч и пассажир не пристегнут, загорится соответствующая лампа.
После достижения скорости 20 км/ч лампа начнет мигать, а звуковой сигнал будет оповещать о проблеме в течение 2 минут.
Похожие действия, как и для водителя, будут происходить, если один из ремней будет пристегнут.
Если ремень пассажира останется непристегнутым по окончании двух минут, сигнализация прекратится, но лампа продолжит светить до тех пор, пока ремень не будет застегнут.

ЗАМЕТКА
 Система определения пассажирного места может не сработать при наличии предметов на переднем сиденье, даже если само место свободно.
 Установка дополнительной подушки на переднем сидении может вызвать проблемы с определением фактического пассажира.

Сигнализация системы безопасности подушек
ВНИМАНИЕ
Если лампа системы безопасности подушек ведет себя одним из следующих способов, это может указывать на неисправность системы:
 Лампа периодически мигает.
 Лампа не загорается при включении зажигания.
 Лампа светит постоянно.
 Лампа горит во время движения.
В таких случаях настоятельно рекомендуем обратиться к ближайшему дилеру SUBARU для диагностики системы. Игнорирование проблемы может привести к неправильной работе подушек безопасности при аварии.

Дополнительные сведения о компонентах, контролируемых данной сигнальной лампой, можно найти в разделе “Контроль состояния системы подушек безопасности” 1-78.

Контрольные лампы передней подушки безопасности переднего пассажира (если предусмотрено)

Контрольная лампа выключения подушки безопасность переднего пассажира.

Контрольная лампа включения подушки безопасности переднего пассажира.
Данные лампы отображают состояние подушки безопасности переднего пассажира. После активации зажигания обе лампы включаются на 6 секунд в ходе тестирования системы. При нормальной работе обе лампы гаснут в течение 2 секунд. Затем загорается одна из ламп в зависимости от состояния подушки.
Если подушка активна, загорится лампа её включения, если отключена – лампа выключения.
В случае одновременного загорания или гасновения обеих ламп на этапе обследования, это говорит о неисправности системы, и необходимо обратиться в сервис.

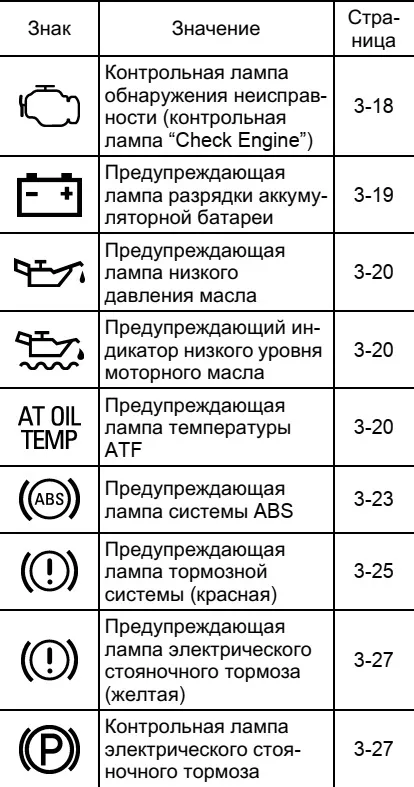

Лампа индикации неисправности (лампа “Check Engine”)
В Европе и России автомобили оснастили усовершенствованной системой бортовой диагностики (OBD), контролирующей выбросы автомобилей.
ОBD заботится об экологии, гарантируя, что уровень выбросов не превышает допустимых норм на протяжении всего срока эксплуатации автомобиля.
Если во время работы двигателя контролируемый индикатор загорается или мигает, это указывает на проблемы в системе контроля выхлопных газов и необходимость диагностики. Система OBD поможет сервису выявить источники неполадок.

ОСТОРОЖНО
Если контрольная лампа обнаружения неисправности загорается во время движения, немедленно обратитесь к дилеру SUBARU для диагностики и устранения неполадок. Продолжение использования автомобиля может привести к более серьезным проблемам, которые не будут покрыты гарантией.

Если лампа светит постоянно
Если индикатор включается во время движения и не гаснет после старта, это может указывать на неисправность системы контроля выхлопов. В этом случае необходимо как можно скорее посетить официального дилера SUBARU для диагностики автомобиля.
 Если лампа неисправности мигает
Мигающее свечение индикатора при движении может указывать на пропуски зажигания, что может повредить систему обозначения выбросов. Во избежание повреждений следуйте рекомендациям:
 Снизьте скорость.
 Не ускоряйтесь резко.
 Избегайте подъемов.
 При возможности, разгрузите автомобиль.
 Прекратите буксировку прицепа.
После нескольких поездок индикатор может начать светиться постоянно. Если это произошло, обратитесь к официальному дилеру SUBARU.

Напоминание о разрядке аккумуляторной батареи
Если данная лампа светится при работе двигателя, это может означать проблемы в системе зарядки аккумулятора.
При появлении лампы во время движения или при постоянном освещении после стартовой затравки, остановите двигатель, соблюдая меры безопасности, и проверьте ремень генератора. В случае плохого состояния ремня или если лампа не гаснет при нормальном состоянии, рекомендуется сразу обратиться к дилеру SUBARU.

Индикатор низкого давления масла
Если светится данная лампа во время работы двигателя, это может указывать на низкое давление масла или проблемы в масляной системе.
Если лампа горит при движении или не выключается после запуска, остановите двигатель в безопасном месте и проверьте уровень масла. При его недостатке немедленно подливайте масло. Если уровень в норме, а лампа горит, обратитесь к дилеру SUBARU.

ОСТОРОЖНО
Необходимо избегать работы двигателя, если индикатор низкого давления масла горит. Это может привести к серьезным повреждениям двигателя.

Индикатор низкого уровня моторного масла
Эта индикаторная лампа активируется, когда уровень масла опускается ниже минимального предела.
Если индикатор горит, необходимо остановить автомобиль в безопасном месте и проверить уровень масла. При необходимости добавьте новое масло, см. раздел “Моторное масло” 11-16.
Если индикатор не гаснет после дозаправки или горит при нормальном уровне, рекомендуем обратиться к дилеру SUBARU для проверки системы.

ЗАМЕТКА
 После замены или доливки масла, при нормальном уровне, индикатор должен погаснуть после повторного запуска.
 Индикатор может временно включаться при определенных условиях, когда уровень масла определяется как низкий.

Индикатор температуры трансмиссионной жидкости
Если эта лампа загорается, это может свидетельствовать о чрезмерном нагреве трансмиссионной жидкости.
В случае появления данного сигнала остановитесь как можно скорее в безопасном месте и дайте двигателю поработать на холостом ходу, пока лампа не погаснет.
Предупреждение о неисправности системы трансмиссии
Если при запуске двигателя индикатор температуры ATF мигает, это свидетельствует о проблемах в системе управления трансмиссией. Немедленно обратитесь к своему дилеру SUBARU для диагностики автомобиля.

Индикатор низкого давления в шинах (при наличии)
ЗАМЕТКА
Давление в шинах отображается на дисплее панели приборов (цветной ЖК-дисплей). Подробнее смотрите в разделе “Основные экраны” 3-48.

Если замок зажигания переведен в положение “ON”, то индикатор низкого давления в шинах активируется для проверки системы TPMS. При нормальной работе давление во всех шинах соответствует установленным значениям, и индикатор гаснет. Рекомендуется проверять давление в шинах не реже одного раза в месяц, особенно в холодном состоянии.
Данная система также включает индикатор низкого давления в шинах, если одно или несколько колес значительно спущены. Если это произошло, немедленно остановите автомобиль для проверки давления и подкачки.
Не забывайте, что TPMS не заменяет необходимость регулярного контроля давления в шинах, ответственность за которое лежит на водителе.

Индикатор ABS (антиблокировочной системы тормозов)
ОСТОРОЖНО
 В случае следующих ситуаций настоятельно рекомендуем провести ремонт системы ABS у вашего дилера SUBARU:
– Лампа не горит при включении зажигания.
– Лампа загорается, но остается включенной даже после начала движения.
– Лампа активируется во время движения.
При этом, если загорается индикатор ABS (в то время как индикатор тормозной системы не горит), система ABS отключается, но стандартная тормозная система продолжает функционировать.

Лампа индикатора ABS вместе с тормозной системой загорается при неисправности системы EBD. Для подробной информации о системе EBD понимается в разделе “Индикатор электронной системы распределения тормозного усилия” 3-26.

ЗАМЕТКА
О нормальном функционировании системы ABS свидетельствуют следующие факторы:
– Индикатор загорается сразу после запуска двигателя, но гаснет после проверки.
– Индикатор остается зажженным после активации, но отключается после запуска.
– Индикатор загорается во время движения, но не требует внимания.

Индикатор системы VDC / Лампа контроля работы системы VDC
 Индикатор системы VDC
ОСТОРОЖНО
Поскольку система VDC управляет системой ABS, то при поломке ABS сигнализатор VDC также может включиться. Если обе системы не функционируют, тормозная система по-прежнему работает, но вам следует быть предельно осторожными. Рекомендуем при первой возможности обратиться к SUBARU для диагностики.

ЗАМЕТКА
— Если возникает неисправность в системе электрической цепи VDC, лампа только загорается, а система ABS продолжает работать.
— Лампа VDC также загорается при неисправности системы управления ABS/VDC.
Основные условия, указывающие на возможную неисправность системы VDC, требуют обращения к дилеру SUBARU:
– Лампа не должна светиться при включении зажигания.
– Лампа должна гореть во время движения.

ЗАМЕТКА
Сигналы о нормальной работе системы VDC могут включать в себя:
– Индикатор загорается сразу при запуске, но гаснет после нормальной проверки.
– Индикатор появляется после запуска и выключается после начала поездки.
– Индикатор загорается в ходе движения, но не требует внимания.

Индикатор отключения системы VDC
Лампа включается, если система VDC была отключена с помощью соответствующей кнопки. В случае неработоспособности системы VDC стоит обратиться к SUBARU.
Если лампа не светится при включении зажигания или гаснет только через длительное время, потребуется диагностика.

Индикатор тормозной системы (красный)
ВНИМАНИЕ
 Если индикатор тормозной системы горит во время движения, это может указывать на плохую работу системы. Настоятельно рекомендуем отключиться от движения и обратиться в сервис SUBARU.
 Не стоит управлять автомобилем, если у вас есть сомнения в работоспособности тормозов. Лучше всего вызвать эвакуатор.
Данный индикатор выполняет различные функции:
 Уведомление о низком уровне тормозной жидкости
Индикатор будет активным, если водитель выключил стояночный тормоз и уровень тормозной жидкости ниже нормы.
Если лампа включена во время движения, может свидетельствовать о потере тормозной жидкости или износе колодок. Необходимо немедленно проверить уровень тормозной жидкости.
Получите информацию о “Тормозной жидкости” 11-26.
При критически низком уровне тормозной жидкости движение запрещено!
 Алгоритм индикации системы EBD
Работает аналогично, она загорается при неисправностях в системе EBD. Если одновременно горят индикаторы тормозной системы и системы ABS, это может сигнализировать о проблеме в EBD. Обычные тормоза остаются работоспособными, но учтите возможность заноса. Рекомендуется остановить автомобиль для выявления и устранения проблемы.

Индикатор электрического стояночного тормоза (желтая)
Индикатор включается, если система электротормоза неисправна.

ВНИМАНИЕ
При этом следует остановить автомобиль в безопасном месте и обратиться к дилеру SUBARU.

ЗАМЕТКА
Если индикатор работает в норме:
– Продолжает гореть после запуска, но гаснет после отключения стояночного тормоза.
– Включается во время движения, но не требует внимания.

Индикатор электрического стояночного тормоза
Включается, когда вы активируете электрический стояночный тормоз. Если вы пытаетесь задействовать стояночный тормоз, когда это невозможно, индикатор будет мигать в течение approximately 10 секунд. Если возникла неисправность, он может мигать.

ВНИМАНИЕ
Обычно, если индикатор продолжает мигать, это свидетельствует о проблемах с электрическим стояночным тормозом (без учета особенностей наклона или температуры). Настоятельно следует остановить автомобиль в безопасном месте и, возможно, обратиться к дилеру SUBARU.

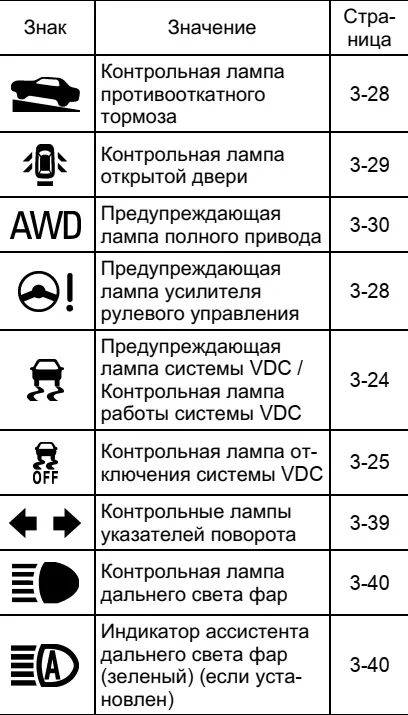

Индикатор противооткатного тормоза
ВНИМАНИЕ
Если индикатор не загорается, когда активируется функция, это может сигнализировать о неисправностях в системе электрического стояночного тормоза. Следует немедленно остановить автомобиль и обратиться к дилеру SUBARU.

Индикатор будет светиться, если функция противооткатного тормоза активируется. Более подробную информацию можно найти в разделе “Функция противооткатного тормоза” 7-39.

Индикатор рулевого усилителя
Если индикатор светится при работающем двигателе, это говорит о проблемах в системе электрического рулевого усилителя.

ОСТОРОЖНО
При включенном индикаторе управление рулем может затрудниться. Рекомендуется быть особенно осторожным и как можно скорее обратиться к дилеру SUBARU для диагностики.

ЗАМЕТКА
В некоторых ситуациях система может ограничивать помощные функции для предотвращения перегрева и поломки. Например:
– Частые повороты рулевого колеса при маневрировании на низкой скорости.
– Длительное нахождение в полностью вывернутом положении.
В таких случаях нормальная работа рулевого управления будет восстановлена после охлаждения. Если же система применяется ненормально, это может привести к её поломке.

Индикатор низкого уровня топлива
Этот индикатор появляется, когда в баке имеется около 9 литров топлива. Он работает лишь при включенном зажигании. При его активации срочно заправьте автомобиль.

ОСТОРОЖНО
Пустой бак может вызвать перебои в работе двигателя, потенциально нанося вред ему.

Индикатор низкого уровня жидкости омывателя
Этот индикатор активируется, когда уровень жидкости в контейнере для омывателя ветрового стекла падает ниже установленного минимума (примерно 1,0 л).

Индикатор открытых дверей
Данный индикатор светится, если одна из дверей или багажное отделение не закрыты полностью. Система работает даже если ключ зажигания находится в положении “LOCK”/“OFF” или “ACC”. Убедитесь, что индикатор погашен перед тем, как начать движение.

Индикатор полного привода
ОСТОРОЖНО
Если индикатор мигает, это может повредить трансмиссию. При включении немедленно остановитесь и проверьте шины на несовпадение или недостаток давления.

ЗАМЕТКА
На временном запасном колесе индикатор может мигать, поэтому его использование должно быть ограничено. Замените на стандартное колесо как можно скорее.

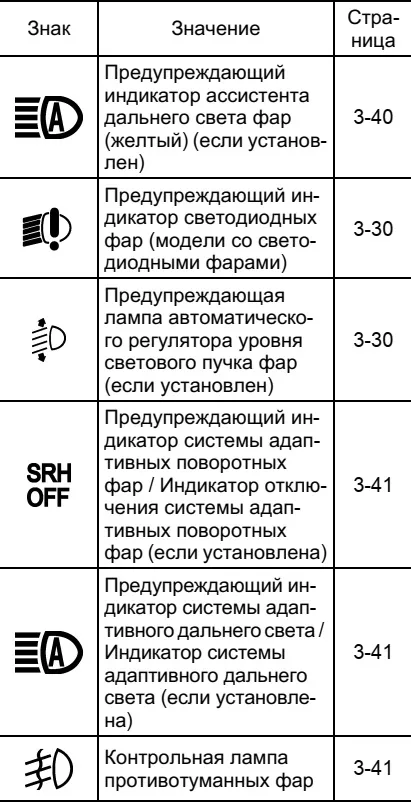

Индикатор автоматического регулирования уровня фар (для моделей со светодиодными фарами)
Этот индикатор сообщает о неисправности системы автоматической регулировки фар. Если он включается во время движения или не гаснет после включения зажигания, обратитесь к дилеру SUBARU.

Индикатор неисправности светодиодных фар (для моделей со светодиодными фарами)
Если индикатор светится, это говорит о проблемах с светодиодными фарами. Рекомендуем обратиться к дилеру SUBARU.

Звуковые сигналы и индикаторы системы дистанционного доступа с функцией запуска/остановки двигателя при помощи кнопки (если установлено)
Звуковые сигналы и индикатор ключа дистанционного доступа предназначены для:
 Минимизации ошибок в системе дистанционного доступа.
 Защиты вашего автомобиля от угона.
При появлении звуковых сигналов или индикаторов примите меры.

ВНИМАНИЕ
Не пытайтесь двигаться на автомобиле, если индикатор режимов запуска/остановки автомобиля мигает зеленым цветом. Это указывает на блокировку рулевой колонки, что может привести к аварии.

ОСТОРОЖНО
 При повторном запуске двигателя с мигающим зеленым индикатором может возникнуть проблема с замком рулевой колонки. Обратитесь к дилеру SUBARU.
 Если мигает оранжевый индикатор, тоже требуется обращение к дилеру SUBARU.

ЗАМЕТКА
Не оставляйте ключ дистанционного доступа в багажнике. Забудьте о нем, прежде чем закрыть крышку, чтобы функции безопасности работали правильно.

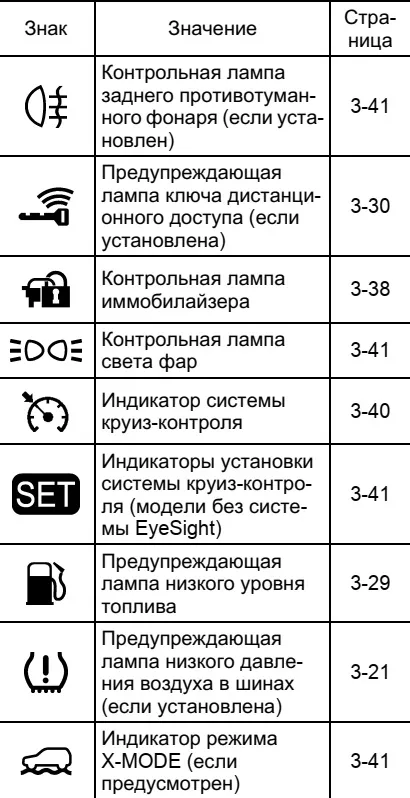

Индикатор иммобилайзера
Данная лампа мигает в следующих случаях:
В моделях с дистанционным доступом:
 После переключения кнопки запуска на “OFF”.
 Если открыли дверь водителя при выключенном двигателе.
В случае, если индикатор не мигает – это может означать неисправность системы. Настоятельно рекомендуется обратиться к ближайшему дилеру SUBARU.

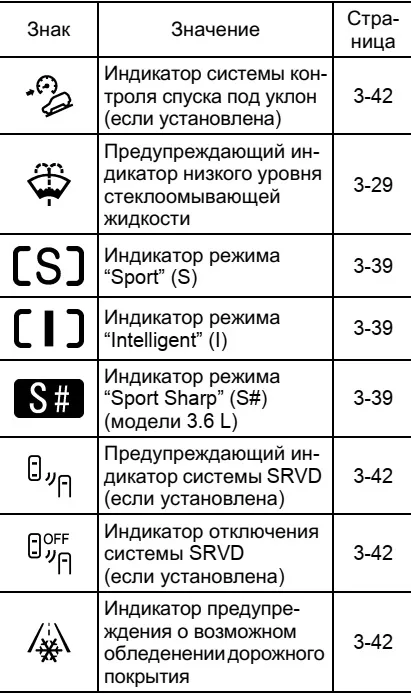

Индикатор SI-DRIVE
1) Режим “Intelligent” (I).
2) Режим “Sport” (S).
3) Режим “Sport Sharp” (S#) (для моделей 3.6 L).
Этот индикатор показывает активный режим SI-DRIVE. Подробности смотрите в разделе “Система SI-DRIVE” 7-20.

Индикатор выбора передачи/положения селектора
1) Индикатор повышения передачи.
2) Индикатор понижения передачи.
3) Индикатор текущего положения селектора. При ручном управлении также отображаются индикаторы повышения и понижения передачи. Подробности смотрите в разделе “Выбор режима ручного управления” 7-18.
 Индикатор переключения передачи (если установлен)
Индикация для более высокой или низкой передачи.
ЗАМЕТКА
Отключить данный индикатор нельзя. Он позволяет повысить экономичность движения и предотвращает остановку двигателя на низких оборотах.

Индикаторы поворота
Эти индикаторы показывают активацию указателей поворота или смены полосы движения. При их неисправности необходимо заменить лампы как можно скорее.

Индикатор дальнего света
Сигнализирует о включении дальнего света фар. Лампа загорается также при мигании фарами.

Индикатор ассистента дальнего света (зеленый) (если установлен)
Этот индикатор активируется при включении ассистента дальнего света. Подробности читайте в разделе “Ассистент дальнего света” 3-60.

Индикатор неисправности ассистента дальнего света (желтый) (если установлен)
Этот индикатор появляется при обнаружении сбоя в работе ассистента дальнего света. Необходимо обратиться к дилеру SUBARU для проверки.

Индикатор круиз-контроля
Этот индикатор включается после активации круиз-контроля. Если он мигает, не используйте систему. В случае возникновения проблем лучше обратиться к дилеру SUBARU.

ОСТОРОЖНО
При включении индикатора “Check Engine” также может мигать индикатор круиз-контроля. В таком случае снизьте скорость и проверьте автомобиль.

Индикатор установленной скорости круиз-контроля (для моделей без системы EyeSight)
Этот индикатор активируется, когда скорость установленного круиз-контроля зафиксирована.

Индикатор габаритов
Сигнализирует о включении габаритных огней или включении фар в автоматическом режиме.

Индикатор отключения адаптивных поворотных фар (если установлены)
Этот индикатор будет включаться при отключении функции адаптивных поворотных фар. В случае неисправности в системе он может мигать. Смотрите раздел “Система адаптивных поворотных фар” 3-65.

Индикатор адаптивного дальнего света (если установлен)
Этот индикатор загорается при активации системы адаптивного дальнего света.

Индикатор противотуманных фар
Этот индикатор показывает, что противотуманные фары включены.

Индикатор заднего противотуманного фонаря (если установлен)
Устанавливается при включении заднего противотуманного фонаря.

Индикатор режима X-MODE (если предусмотрен)
Этот индикатор загорается при активации режима X-MODE. Он гаснет при отключении режима.

Индикатор системы контроля спуска (если установлен)
Индикатор активируется, когда функция контроля спуска находится в режиме ожидания. Он мигнет при активации функции или гаснет, если она недоступна.

Индикатор системы SRVD (если установлен)
Этот индикатор показывает неисправность системы SRVD. Рекомендуется обратиться к дилеру SUBARU для диагностики.

Индикатор отключения системы SRVD (если установлен)
Включается при отключении функции SRVD с помощью соответствующей кнопки.

Индикатор предупреждения об обледенении дорог
Указывает на возможность обледенения при температуре 3 °C или ниже.
ЗАМЕТКА
 Показания индикатора могут отличаться от фактической температуры на улице.
 Индикатор должен расцениваться только как предупреждение о необходимости проверить дорожные условия.
 Индикатор не выключится, пока температура не поднимется выше 5 °C.

Информация из руководства пользователя Subaru Legacy 6

ath />Нравится

ath />Не нравится

Указатели

Если статья оказалась для вас полезной, оставьте свое мнение в комментариях. В случае, если информация показалась вам неактуальной или неверной, не стесняйтесь сообщить об этом.

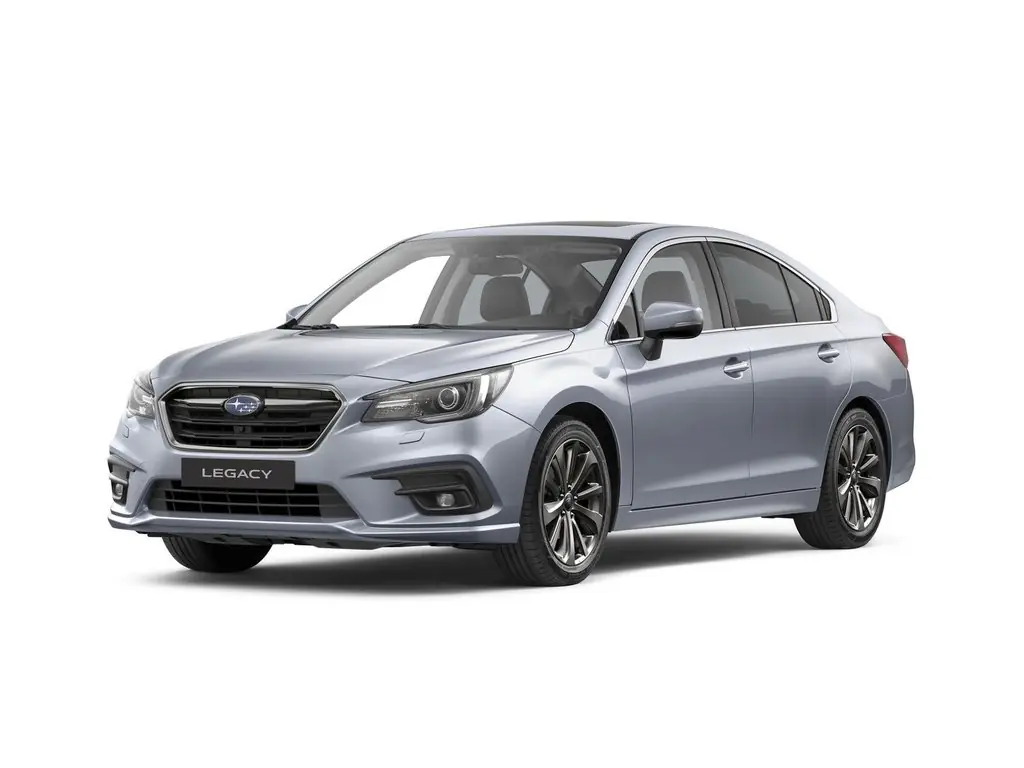

Что означают значки на приборной панели Subaru Legacy 6 (2017-2021)

Расшифровка кратко

Расшифровка подробно

Указатели
