Расшифровка значков на панели приборов Mazda CX-9 2 2015-2022

В данной статье представлены интерпретации символов на приборной панели Mazda CX-9 второго поколения, выпущенной в период с 2015 по 2022 годы. Информация о значении пиктограмм была собрана из руководства пользователя модели Mazda CX-9 2 (ссылка доступна в конце первого пункта).

Значки на панели приборов коротко

ath />

Нравится4

ath />Не нравится

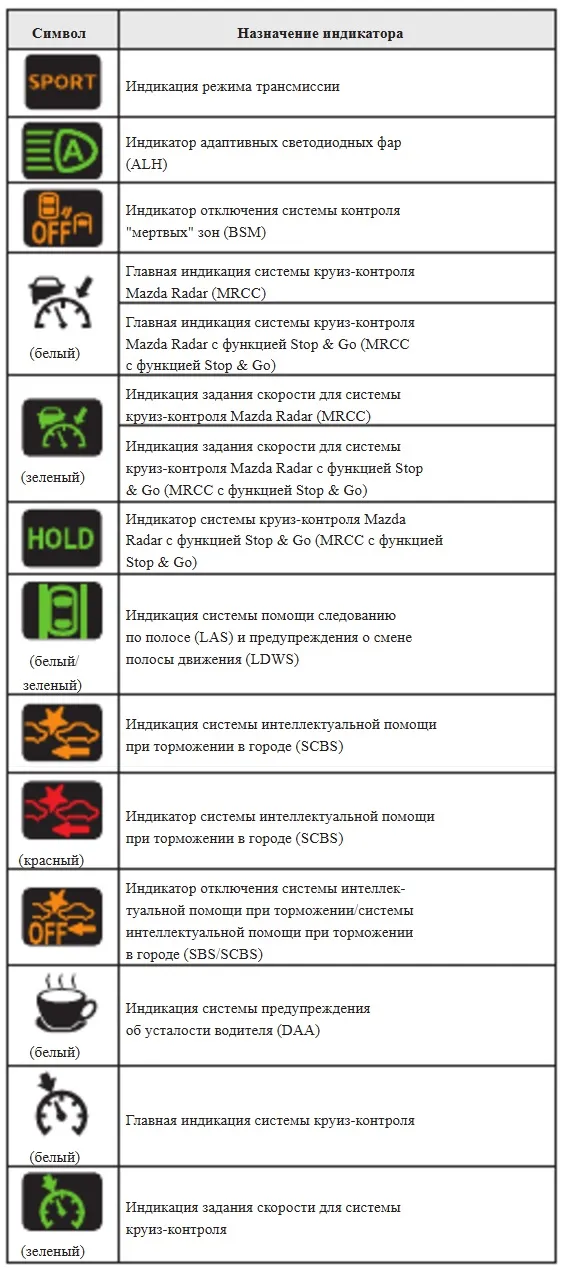

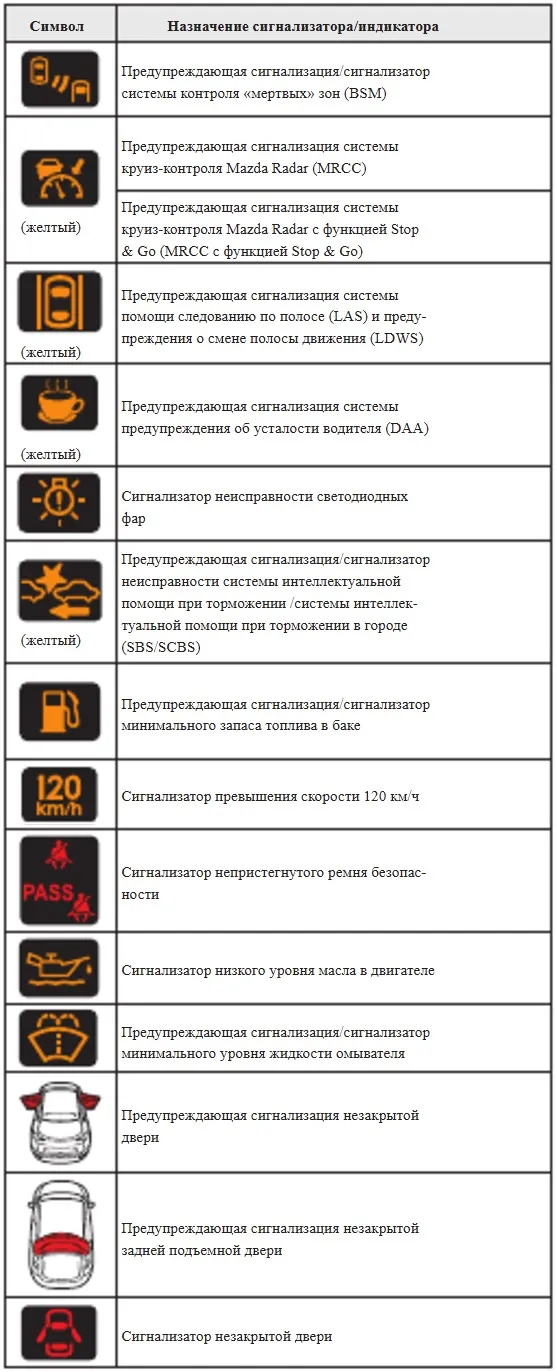

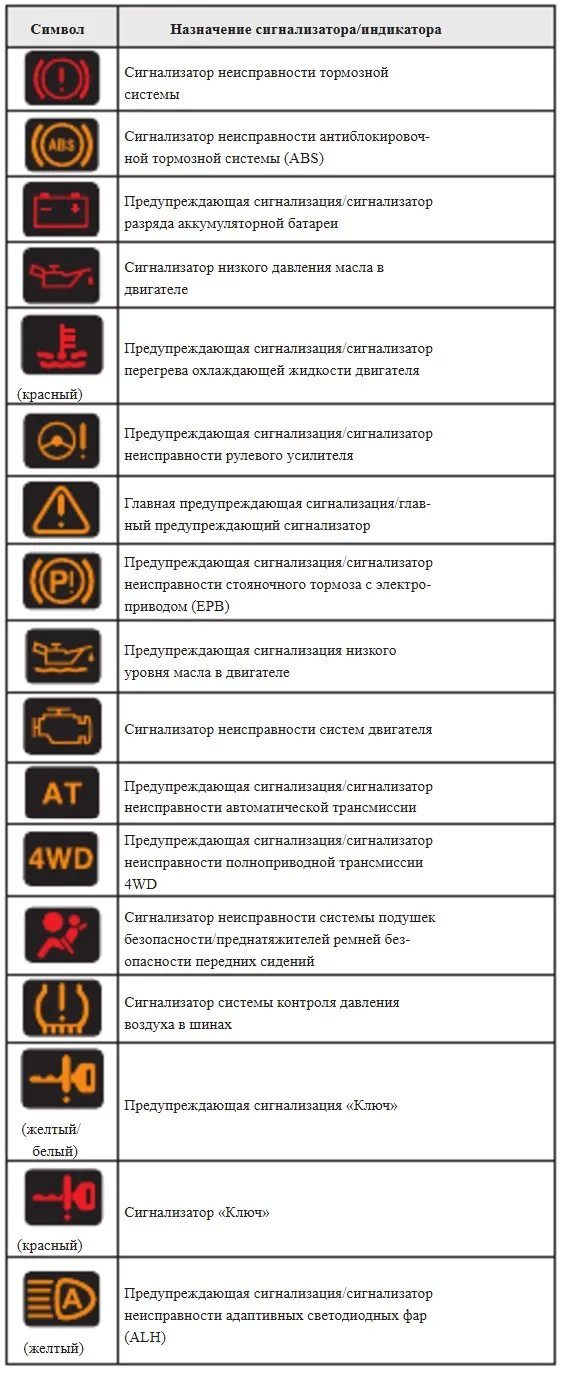

Изображения из руководства по эксплуатации Mazda CX-9 2

Расшифровка пиктограмм

Значки на приборной панели Mazda CX-30 2-го поколения 2015-2022

Появление одного из следующих индикаторов на панели может сигнализировать о технической неисправности автомобиля. В таком случае следует немедленно остановить автомобиль в безопасном месте и обратиться в сервисный центр, который является официальным представителем Mazda.

Сигнализатор тормозной системы
Если данный сигнализатор включается и не гаснет, это может указывать на недостаток тормозной жидкости или проблему в системе торможения. Немедленно остановитесь в безопасном месте и свяжитесь с сервисной станцией официального дилера Mazda.

ОПАСНОСТЬ
Не стоит продолжать движение на автомобиле, если горит сигнализатор тормозной системы. Обратитесь в сервисный центр как можно скорее для проверки состояния тормозов.
Передвижение на машине с включенным сигнализатором тормозной системы представляет опасность, так как это означает, что тормоза могут выйти из строя в любой момент. Если индикатор остается включенным даже после деактивации стояночного тормоза, тормозную систему нужно проверять незамедлительно.

ВНИМАНИЕ
Также может снизиться эффективность торможения — для остановки машины потребуется больше усилий, чем обычно.

Индикатор неисправности электронного регулятора тормозных сил
Когда блок управления электронной системой распределения тормозных усилий фиксирует нарушение в работе компонентов, могут одновременно загореться индикатор тормозной системы и индикатор неисправности ABS (антиблокировочной системы тормозов). Появление обоих индикаторов о возможной неисправности системы распределения тормозных усилий.

ОПАСНОСТЬ
Не надо продолжать движение, если одновременно горят индикаторы тормозной системы и ABS. Непосредственно доставьте автомобиль на эвакуаторе в сервисный центр Mazda для диагностики тормозов.
Передвижение на автомобиле с одновременно активными сигналами тормозной системы и ABS представляет угрозу.
При экстренном торможении задние колеса могут заблокироваться значительно раньше, чем это происходит в исправных системах.

Сигнализатор системы зарядки аккумуляторной батареи
Если этот сигнализатор начинает светиться во время движения, это может означать проблему с генератором или системой заряда батареи.
Сверните на обочину и остановитесь за пределами проезжей части. Направляйтесь в сервисный центр официального дилера Mazda.

ВНИМАНИЕ
Независимо от ситуации, не продолжайте движение при работающем сигнализаторе системы заряда аккумуляторной батареи, так как это может привести к внезапной остановке двигателя.

Сигнализатор низкого давления масла в двигателе
Появление этого индикатора говорит о недостаточном давлении в системе смазки.

ВНИМАНИЕ
Работать с двигателем при низком давлении масла запрещено, так как это может привести к его поломке.

Если вы заметили, что сигнализатор загорелся в процессе движения, выполните такие действия:
1. Остановитесь на обочине и припаркуйтесь на ровной поверхности.
2. Выключите двигатель и подождите 5 минут, чтобы масло стекло в поддон.
3. Проверьте уровень масла (стр. 6-27). Если он ниже нормы, долейте необходимое количество, стараясь не перелить.

ВНИМАНИЕ
Запрещается работать с двигателем при низком уровне масла, так как это опасно.
4. Запустите двигатель и проверьте состояние индикатора.
Если он продолжает гореть, даже если уровень масла в норме или было добавлено масло, незамедлительно отключите двигатель и доставьте автомобиль в сервисный центр Mazda.

Сигнализация перегрева охлаждающей жидкости

Сигнализатор перегрева охлаждающей жидкости в двигателе
Индикатор начинает мигать при критическом повышении температуры охлаждающей жидкости и горит постоянно при дальнейшем увеличении температуры.
Действия:
Если индикатор мигает — двигайтесь спокойно и остановитесь в безопасном месте, дайте двигателю остыть.

Если индикатор светится постоянно — это может свидетельствовать о перегреве. Немедленно остановите автомобиль и выключите двигатель. Подробности указаны на стр. 7-38 («Перегрев двигателя»).

ВНИМАНИЕ
Запрещается движение на автомобиле, пока горит индикатор высокой температуры охлаждающей жидкости, так как это может привести к поломке двигателя.

Сигнализация неисправности усилителя рулевого управления

Сигнализация неисправности электрического усилителя рулевого управления
При сбое в работе электрического усилителя рулевого управления на дисплее появится предупреждающее сообщение. Если такое сообщение возникло, остановите автомобиль и не поворачивайте рулевое колесо. Если сообщение исчезнет, значит, неисправность не зафиксирована. Если оно продолжает отображаться, обратитесь в сервисный центр Mazda.

ПРИМЕЧАНИЕ
• Если отображается предупреждение, система усилителя может работать неправильно. Рулевое управление все еще функционирует, однако для поворотов потребуется больше усилий, возможно, появится вибрация при управлении.
• Если несколько раз резко повернуть рулевое колесо при стоячем или медленно движущемся автомобиле, это может активировать аварийный режим усилителя. В таком случае усилия для управления возрастут, но это не будет указывать на его неисправность. Остановите автомобиль и подождите несколько минут, чтобы система восстановила нормальную работу.

Индикатор неисправности рулевого управления

Индикатор неисправности усилителя рулевого управления
Этот индикатор будет светиться или мигать в случае сбоя в работе электрического усилителя рулевого управления. Если индикатор включен или мигает, остановите машину и не пытайтесь поворачивать рулевое колесо. Если неисправности нет, индикатор должен погаснуть через некоторое время. Если он продолжает гореть или мигать, необходимо отвести автомобиль в сервисный центр Mazda.

ПРИМЕЧАНИЕ
• Если индикатор постоянно светится или мигает, система усилителя рулевого управления может не функционировать корректно. В этом случае для поворота колес потребуется больше усилий, также возможно возникновение вибрации.
• При поворотах на месте или на медленной скорости система может перейти в аварийный режим, что увеличит усилия на руле, но это не будет свидетельствовать о неисправности. Остановите автомобиль и дайте системе время для восстановления.

Индикатор неисправности антиблокировочной тормозной системы (ABS)
Если индикатор ABS светится во время движения, это может говорить о наличии неисправности в системе антиблокировки. Тем не менее, система тормозов остается работоспособной, но функционирует без поддержки ABS.
Обратитесь в техцентр Mazda как можно скорее.

ПРИМЕЧАНИЕ
• Если запуск происходит от вспомогательной батареи, это может вызвать неравномерное вращение коленчатого вала, что приведет к активации индикатора ABS. Это обычно связано с низким зарядом аккумулятора и не говорит о сбое системы ABS. Зарядите аккумулятор.
• При включении индикатора ABS система экстренного торможения может быть отключена.

Главная предупредительная сигнализация
Отображается, чтобы уведомить водителя о сбое в какой-либо системе автомобиля.
Ознакомьтесь с сообщением на дисплее и обратитесь в сервисный центр Mazda.

Главная предупреждающая сигнализация
Этот индикатор загорается, когда появляется предупреждение на дисплее, указывающее на наличие проблемы.
Ознакомьтесь с сообщением и обратитесь к официальному дилеру Mazda. Для получения более детальной информации ознакомьтесь с описанием соответствующего индикатора в разделе «Сигналы и индикаторы», который соответствует символу, появившемуся на дисплее.
Если на дисплее нет предупреждений, с помощью клавиши INFO выведите на экран раздел «Предупреждение». Подробности на стр. 4-26 («Сообщения на многофункциональном дисплее (тип А)»). Больше информации приведено на стр. 4-46 («Сообщения на многофункциональном дисплее (тип В)»).

Автомобили с многофункциональным дисплеем (тип С):
Индикатор светится постоянно при обнаружении одного из следующих состояний. Обратитесь в сервисный центр официального дилера Mazda.
• Проблема в системе зарядки аккумуляторной батареи.
• Неисправность датчика тормоза.
• (SKYACTIV-D 2.2)
• Ошибка в гидравлической системе двигателя.
• Проблема в приводе механизма газораспределения.
• Неисправен подогреватель картерных газов.
• Ошибка датчика уровня моторного масла.

Индикатор стояночного тормоза с электроприводом (EPB)
Этот сигнализатор загорается при наличии неисправностей в системе. Обратитесь в техцентр Mazda для диагностики автомобиля.

(красный)
Сигнализатор необходимости нажатия на тормоза*
Если индикатор мигает
Это происходит, когда система AUTOHOLD не может удержать машину неподвижной, например, на крутом склоне. Необходимо нажать и удерживать тормоза.

Если сигнализатор мигает вместе со звуковым сигналом
Одновременно мигающий сигнализатор и звучащий сигнал в течение примерно 5 секунд указывают на сбой системы. В этом случае, когда индикатор мигает, немедленно нажмите на тормоза и прекратите использовать функцию AUTOHOLD. Направляйтесь в сервисный центр Mazda для диагностики.

ОПАСНОСТИ
Если в процессе работы функции AUTOHOLD индикатор начинает мигать в сочетании с звуковым сигналом, требуется немедленно нажать на тормоза. Принудительное отключение AUTOHOLD может вызвать внезапное движение автомобиля, что чревато аварией.

Индикатор стояночного тормоза с электроприводом (EPB)
Этот индикатор выполняет следующие функции:
Индикация включения стояночного тормоза/проверка
Индикатор активируется при включенном стояночном тормозе, если переключатель зажигания находится в положении START или ON. Индикатор гаснет при отключении стояночного тормоза.

Если индикатор горит
Обратитесь в сервисный центр Mazda, если индикатор продолжает гореть даже после снятия стояночного тормоза.

Если индикатор мигает
Сигнализатор мигает в случае сбоя механизма стояночного тормоза с электроприводом (EPB). В этом случае немедленно обратитесь в сервисный центр Mazda для диагностики.

Индикатор неисправности системы двигателя

Индикатор неисправности систем двигателя
Если этот индикатор загорелся при движении, это может сигнализировать о проблемах в работе автомобиля. Важно запомнить, в каких условиях загорелся индикатор, чтобы впоследствии сообщить об этом специалистам сервисной станции Mazda.
Индикатор неисправности может активироваться в следующих случаях:
• Неисправность электрической системы двигателя.
• Сбой системы нейтрализации отработанных газов.
• (Кроме SKYACTIV-D 2.2) уровень топлива в баке очень низкий или бак почти пуст.
Если индикатор неисправности систем двигателя продолжает светиться или мигает, запрещается высокая скорость и высокие обороты двигателя. Необходимо как можно скорее обратиться в сервисный центр Mazda.

ОПАСНОСТЬ
Не отключайте провода от аккумулятора, если сигнализатор неисправности систем двигателя активен. Это может привести к поломке двигателя или даже возгоранию.

(желтый)
Индикатор системы i-stop*
Если индикатор загорелся
Необходимо проверить систему, так как могут быть признаки неисправности. Пожалуйста, обратитесь в сервисный центр Mazda.
• Индикатор не горит при включении зажигания.
• Индикатор продолжает светиться даже после нажатия кнопки выключения системы при работающем двигателе.

Если индикатор мигает
Индикатор мигает постоянно, если система обнаруживает неисправность. Также требуется обращение в сервисный центр Mazda для диагностики автомобиля.

Предупреждающая сигнализация системы i-ELOOP*
Эта сигнализация срабатывает в случае, если система i-ELOOP работает неправильно. Обратитесь в техцентр Mazda для проверки состояния автомобиля.

Сигнализация системы селективной нейтрализации отработанных газов (SCR)*
Если сигнализатор горит
Это может означать низкий уровень жидкости AdBlue® или ее избыток. Ознакомьтесь с сообщением на экране и направьтесь в сервисный центр Mazda.

ПРИМЕЧАНИЕ
Продолжение движения на автомобиле с активным сигнализатором SCR может привести к ограничению скорости движения.

Если сигнализатор мигает
Значит, обнаружилась неисправность в системе SCR или уровень жидкости AdBlue® слишком низкий. Обратитесь на сервисную станцию Mazda для диагностики.

ВНИМАНИЕ
Передвижение на машине с мигающим сигнализатором системы SCR чревато остановкой двигателя. При возникновении такой ситуации следует немедленно обратиться в сервисный центр Mazda.

Сигнализатор автоматической трансмиссии*
Этот сигнализатор активируется при неисправности коробки передач.

ВНИМАНИЕ
Если загорается данный сигнализатор, это значит, что в автоматической трансмиссии произошла электрическая неисправность. Продолжение движения на автомобиле с активным сигнализатором может привести к неисправности коробки передач. Срочно обратитесь в сервисный центр Mazda для диагностики.

Сигнализация системы полного привода*
На дисплее появляется сообщение «Неисправность системы полного привода»
Это предупреждающее сообщение появляется в случае обнаружения неисправности. Рекомендуется обратиться в техцентр Mazda для диагностики.
• Система полного привода неисправна.
• На передние и задние колеса установлены различные по размеру колеса.

Сообщение «Высокая нагрузка на систему полного привода»
Появляется в случае, когда:
Остановите автомобиль в безопасном месте и дождитесь исчезновения сообщения. Если предупреждение не исчезает, обратитесь на сервисную станцию Mazda.
• Значительное повышение температуры жидкости в главной передаче.
• Существенная разница в скорости вращения передних и задних колес, что может произойти во время попытки освободить застрявшее авто из грязи.

Индикатор системы полного привода*
Если индикатор горит
Это указывает на потенциальную неисправность системы полного привода. Рекомендуется обратиться в техцентр Mazda для проверки состояния автомобиля.
• Проблема в системе полного привода.
• Передние и задние колеса автомобиля имеют разный размер.

Если индикатор мигает
Остановите машину в безопасном месте. Если сигнал исчезают через некоторое время, можете продолжить движение. Если же индикатор продолжает мигать, обратитесь в сервисный центр Mazda.
• Значительное повышение температуры масла в главной передаче.
• Существенная разница в частоте вращения передних и задних колес, что может произойти при попытках освободить застрявший автомобиль.

(горит)
Индикатор системы противобуксовки (TCS) / динамического контроля устойчивости (DSC)
Если светится этот индикатор, это может сигнализировать о неисправности системы TCS, DSC или системы экстренного торможения. При этом указанные системы могут работать неэффективно. Необходимо провести диагностику в официальном центре Mazda.

Сигнализатор подушек безопасности и преднатяжителей ремней
Если индикатор горит, мигает или не загорается при запуске зажигания, это может указывать на сбой системы подушек безопасности и пиротехнических преднатяжителей. Необходимо обратиться в сервисный центр Mazda в кратчайшие сроки, поскольку система может не сработать должным образом в случае аварии.

ОПАСНОСТЬ
Не пытайтесь осуществить какие-либо манипуляции с системой подушек безопасности. Все технические работы должны проводиться специалистами в официальном центре Mazda. Самостоятельные действия могут привести к ненадлежащей работе системы и, как следствие, к травмам при аварии.

(мигает)
Сигнализатор контроля давления в шинах*
Этот сигнализатор мигает при сбое системы контроля давления в шинах. Следует как можно скорее обратиться в сервисный центр Mazda для проверки.

ОПАСНОСТЬ
При включении или мигании сигнализатора или звуковом сигнале снизьте скорость автомобиля, избегая резких маневров или торможений. Высокая скорость при активном индикаторе давления в шинах может привести к потере управления и аварии.
Остановите автомобиль в безопасном месте, проверьте степень накачанности шин и определите возможность доехать до шиномонтажной мастерской.
Не пренебрегайте предупреждениями о давлении в шинах, так как это может привести к серьезным последствиям или повреждениям шин.

(желтый)
Сигнализатор «Ключ»*
Если появляется сообщение «Неисправность системы бесключевого доступа»
Это сообщение отображается, если происходит сбой в системе ключевого доступа. Обратитесь на сервисную станцию Mazda для диагностики.

ВНИМАНИЕ
При отсутствии ответа автомобиля на сигнал «Ключ» или мигании индикатора желтого цвета это может указывать на невозможность запуска двигателя. Используйте аварийный старт, а затем немедленно обращайтесь в техцентр Mazda.
Более подробная информация доступна на стр. 4-12 («Аварийный запуск двигателя»).

Если отображается сообщение «Переключите выключатель ДВС в состояние OFF (выключен)»
Это связано с тем, что дверца водителя открыта при включенном зажигании.

Если отображается сообщение «Ключ не найден»
Это свидетельствует о том, что ключ находится вне радиуса действия системы или помещен в таком месте, где система не может его распознать.
• Кнопочный выключатель включен при выключенном зажигании.
• Зажигание активировано, и все двери закрыты.

(красный, горит)
Сигнализатор «Ключ»*
Данный индикатор постоянно светится при неисправности системы безключевого доступа.

ВНИМАНИЕ
Если индикатор «Ключ» светится подряд или индикатор кнопочного выключателя запускает двигатель, это может привести к невозможности его включения. Применяйте аварийный запуск, а затем как можно быстрее обращайтесь в сервисный центр Mazda для диагностики. Более подробная информация указана на стр. 4-12 («Аварийный запуск двигателя»).

Индикатор противоугонной системы
Если двигатель не запускается ключом или индикатор системы безопасности горит, выполните следующие действия: убедитесь, что ключ находится в зоне приема системы. Выключите зажигание и попытайтесь запустить двигатель снова. Если не удается запустить двигатель после 3 попыток, обратитесь в сервисный центр Mazda.

(желтый)
Предупреждение системы управления фарами (HBC)*
Этот сигнализатор постоянно светится при неисправностях системы. Обратитесь к дилеру Mazda для проверки.

ПРИМЕЧАНИЕ
Индикатор системы управления дальним светом может включаться в неблагоприятных погодных условиях (дождь, туман) или при загрязнении стекла, когда зона видимости камеры ограничена, но это не обязательно признак неисправности.

(желтый)
Индикатор адаптивных светодиодных фар (ALH)*
Этот индикатор будет гореть при наличии неисправностей в системе. Обратитесь в сервисный центр Mazda для диагностики.

ПРИМЕЧАНИЕ
Данный сигнализатор может также активироваться в условиях плохой видимости (дождь, снег) или при загрязнении стекла, что не указывает на неисправность.

Сигнализация системы контроля слепых зон

Сигнализация системы контроля мертвых зон (BSM)*
Активация этой сигнализации говорит о проблемах в системе контроля слепых зон. Рекомендуется обратиться в технический центр Mazda для проверки автомобиля.
ПРИМЕЧАНИЕ
Если автомобиль движется по дороге с минимальным количеством автомобилей, это может привести к переходу системы в режим ожидания, что не обязательно свидетельствует о неисправности.

Индикатор отключения системы контроля слепых зон (BSM)*
Проблемы могут проявляться в следующем:
• Индикатор не включается при старте зажигания.
• Индикатор включен при нормальной работе системы контроля слепых зон.
• Индикатор включается во время движения.

ПРИМЕЧАНИЕ
Если автомобиль движется по дороге с небольшой активностью, система может перейти в режим ожидания, что не противоречит нормальной работе.

(желтый)
Сигнализатор системы предупреждения об усталости водителя (DAA)*
Появляется предупреждающее сообщение в случае неисправности системы. Рекомендуется обратиться в сервисный центр Mazda для диагностики.

(желтый)
Сигнализатор системы круиз-контроля Mazda Radar (MRCC)*
При наличии неисправности системы на дисплее отображается предупреждение. Рекомендуется обратиться в техцентр Mazda для проверки состояния автомобиля.

Сигнализация системы круиз-контроля Stop & Go

(желтый)
Сигнализатор системы круиз-контроля Mazda Radar с функцией Stop & Go (MRCC с функцией Stop & Go)*
При обнаружении неисправности на экране отображается соответствующее сообщение. Направляйтесь к дилеру Mazda для диагностики.

Сигнализация системы помощи следованию по полосе

Сигнализация системы помощи по полосе (LAS) и предупреждения смены полосы (LDWS)*
При наличии неисправности в системе данное сообщение отображается на дисплее. Необходимо обратиться в техцентр Mazda для диагностики автомобиля. Также если сообщение отображается, это может означать, что система не функционирует.

ВНИМАНИЕ
Всегда используйте подходящие шины для вашего автомобиля, чтобы избежать неисправностей в работе систем безопасности.

Индикатор неисправностей светодиодных фар
Этот сигнализатор загорается при появлении неисправности в светодиодных фарах. Рекомендуется обратиться в техцентр Mazda для диагностики.

(желтый)
Индикатор системы интеллектуальной помощи при торможении и помощи при торможении в городе (SBS/SCBS)*
Этот индикатор срабатывает в случае загрязнения лобового стекла или радарного устройства, а также при неисправности системы.

Действия:
Убедитесь в причине включения индикатора на дисплее. Если это связано с загрязнением, очистите соответствующие поверхности.
В противном случае обратитесь в техцентр Mazda для диагностики состояния автомобиля.

Сигнализация минимального уровня топлива
Этот сигнализатор начинает гореть, когда в баке остается около 9 литров топлива.
ПРИМЕЧАНИЕ
Время включения сигнала может варьироваться из-за перемещения топлива в баке в разных условиях.

Действия:
Заправьте топливный бак.

Сигнализатор низкого уровня моторного масла
Загоревшийся индикатор указывает, что уровень масла на щупе близок к отметке MIN.

Действия:
Добавьте 1 литр моторного масла (см. стр. 6-27).

Сигнализатор превышения скорости 120 км/ч*
Этот индикатор загорается, если скорость вашего автомобиля превышает 120 км/ч.

Пожалуйста, снизьте скорость.

Сигнализация ремня безопасности передних сидений

Индикатор непристегнутого ремня безопасности переднего сиденья
Индикатор непристегнутого ремня безопасности загорается при включенном зажигании, если водитель или передний пассажир находятся на своих местах, но не застегнули соответствующие ремни.
Если ремень безопасности не пристегнут, и скорость автомобиля превышает примерно 20 км/ч, индикатор начинает мигать. Через некоторое время мигание прекращается, и индикатор загорается постоянно. Если ремень безопасности по-прежнему не застегнут, индикатор снова начнет мигать через определенный промежуток времени.

ПРИМЕЧАНИЕ
• Если ремень безопасности водителя или пассажира не застегнут в рамках заданного времени и скорость автомобиля превышает 20 км/ч, индикатор снова начнет мигать.
• Следует избегать размещать подушки на переднем пассажирском сиденье, так как это может исказить работу датчика, из-за чего он может работать неправильно.
• Если на переднем пассажирском сиденье находится маленький ребенок, сигнализатор может не сработать.

Пожалуйста, пристегните ремень безопасности.

(красный)
Индикатор непристегнутого ремня безопасности заднего сиденья
Если при включенном зажигании ремни заднего сиденья не застегнуты, водитель и пассажир предупреждаются об этом с помощью этого сигнала. Индикатор светится даже при отсутствии пассажиров на заднем сиденье.
ПРИМЕЧАНИЕ
Индикатор гаснет, если ремень заднего сиденья не будет пристегнут через определенное время после запуска двигателя.

Сигнализация минимального уровня жидкости омывателя*
Данный индикатор начинает светиться, когда в бачке омывателя остается мало жидкости.
Рекомендуется долить жидкость в бачок омывателя.

Индикатор незакрытой двери / задней двери
Данный сигнализатор активируется, если одна из дверей или задняя дверь открыты. Убедитесь, что все двери и задняя дверь закрыты надежно.

Данные предоставлены из руководства по эксплуатации Mazda CX-5 2

Если информация была полезна, оставьте комментарий. Если вы считаете ее неточной или бесполезной, также дайте знать.

Что означают значки на приборной панели Mazda CX-9 2 (2015-2022): Полное руководство

Значки на панели приборов коротко

Расшифровка пиктограмм
