В данном материале представлена информация о значениях символов, которые можно увидеть на панели приборов автомобиля Ford S-Max 1, выпущенного в период с 2006 по 2015 год. Информация была собрана из руководства по эксплуатации модели S-Max 1.
Значки на панели

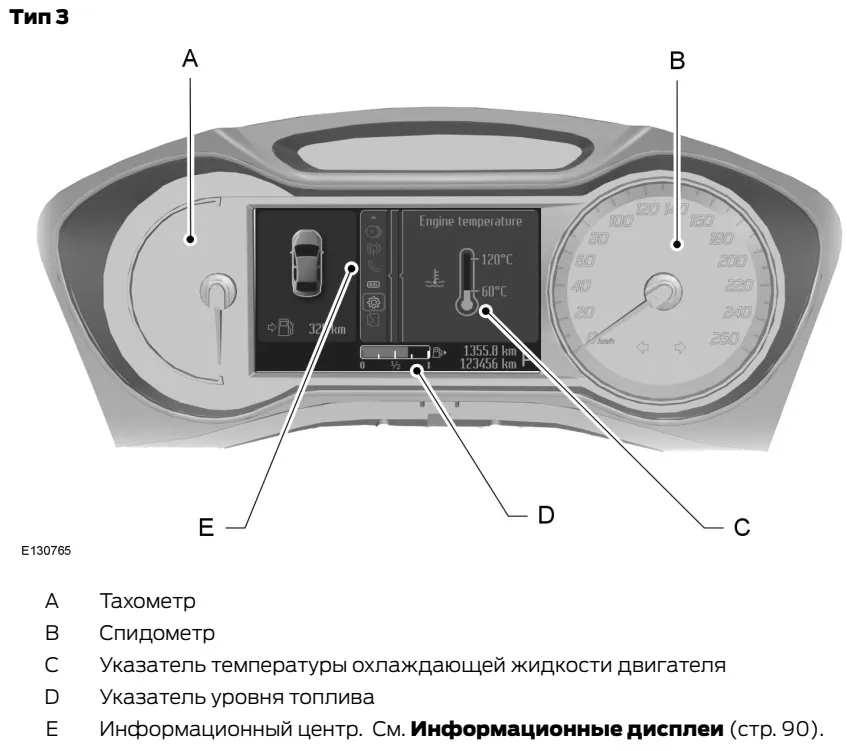

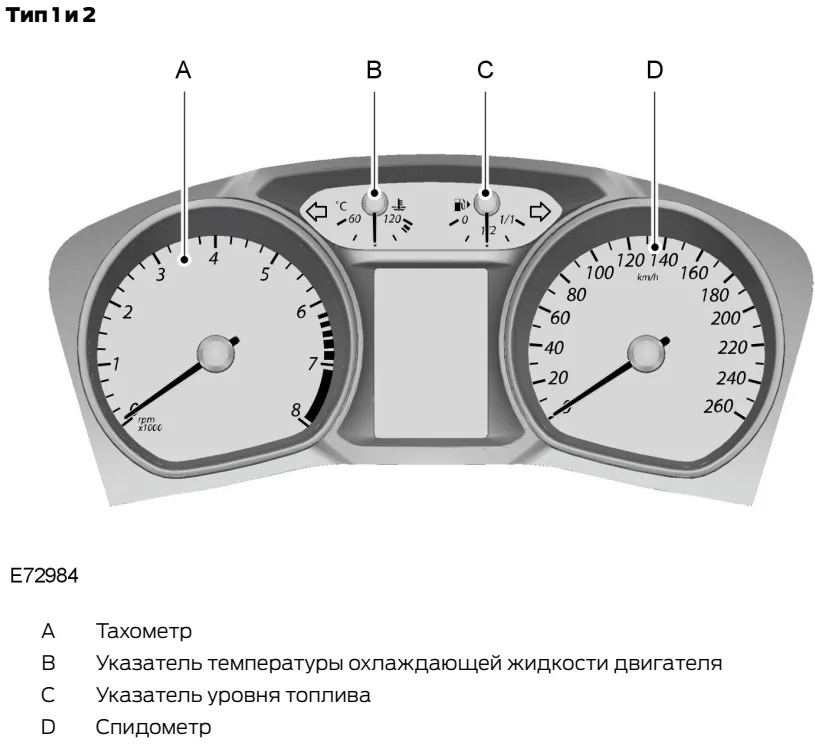

Тип 1 и 2Тип 3 Нажмите здесь, чтобы просмотреть различные варианты приборной панели S-Max 1 вне слайдера
| Все указанные ниже индикаторы загораются на короткое время при включении зажигания, что служит подтверждением их работоспособности: • ABS • Системы подушек безопасности • Сигнализация мертвых зон (BLIS) • Тормозная система • Температура охлаждающей жидкости двигателя • Электронный стояночный тормоз (EPB) • Двигатель • Индикатор обледенения • Зажигание • Давление масла в двигателе • Система динамической стабилизации (ESP). В случае, если индикатор не загорается при активации зажигания, это говорит о возможной неисправности системы. Рекомендуется обратиться к профессионалам для диагностики. |
 Индикатор неисправности ABS Загорающийся индикатор во время движения свидетельствует о наличии проблемы. Тормозная система продолжает функционировать без участия ABS. Рекомендуется как можно скорее обратиться к квалифицированному специалисту. |
 Индикатор неисправности подушек безопасности Если этот сигнализатор загорается при движении, это может указывать на неисправность. Обратитесь к опытному механику для проверки системы. |
 Лампочка системы мертвых зон Этот индикатор активируется при отключении функции или при получении соответствующего сообщения. Для более подробной информации смотрите раздел о мертвых зонах (стр. 79) и раздел о предупреждениях информационной системы (стр. 103). |
 Индикатор тормозной системы Этот сигнализатор загорается при активации стояночного тормоза. ПРЕДУПРЕЖДЕНИЕ Если индикатор активирован во время движения, проверьте, что стояночный тормоз отключен. Если все в порядке, это может указывать на неисправность, что требует немедленной проверки у квалифицированного специалиста. |
 Индикатор температуры охлаждающей жидкости ПРЕДУПРЕЖДЕНИЕ Если индикатор горит, несмотря на нормальный уровень жидкости, не продолжайте движение. Необходимо немедленно обратиться к специалисту. Если индикатор продолжает гореть или загорается во время движения, это сигнализирует о проблемах. Убедитесь в соблюдении всех мер предосторожности и остановите автомобиль как можно скорее. Проверьте уровень жидкости (см. Проверка уровня охлаждающей жидкости двигателя, стр. 230). |
 Указатели поворота Они начинают мигать при активации указателей поворота. Увеличение скорости мигания обычно указывает на перегорание одной из ламп. Для замены ламп обратитесь к разделу (стр. 62). |
 Индикатор неисправности двигателя Если этот сигнализатор загорается, это указывает на проблему. В случае мигания индикатора на ходу, необходимо немедленно сбросить скорость. При продолжающемся мигании избегайте резких ускорений или торможений. Обратитесь к квалифицированному специалисту для диагностики. ПРЕДУПРЕЖДЕНИЕ |
 Индикатор неисправности электрического стояночного тормоза (EPB) Этот индикатор активируется, когда на дисплее появляется предупреждающее сообщение о системе EPB. Дополнительная информация представлена в разделе Электрический стояночный тормоз (стр. 164). |
 Индикатор предупреждения о препятствии Загорается при отключении соответствующей функции. Для получения подробностей смотрите раздел о контрольной системе дистанции до впереди движущегося транспорта (стр. 299). |
 Индикатор передних противотуманных фар Активируется при включении передних противотуманных фар. |
 Индикатор обледенения ПРЕДУПРЕЖДЕНИЕ Температура выше 4 °C не гарантирует отсутствия опасностей, связанных с холодными условиями. Индикатор загорается оранжевым на температурах от 4 °C до 0 °C. При снижении температуры ниже 0 °C свет индикатор становится красным. |
 Индикатор свечей накаливания Используется для холодного и прогретого двигателя. **Важно:** Если температура ниже -15 °C (5 °F), следует не прокручивать стартер более 25 секунд. Продолжайте стартер, пока двигатель не заведется. Не включайте стартер более чем на 30 секунд. Включите зажигание и дождитесь активации индикатора накаливания. **Для автомобилей с механической коробкой:** **Для автомобилей с автоматической трансмиссией:** |
 Индикатор включенных фар Загорается при активации ближнего света или боковых и задних фонарей. |
 Индикатор неисправности электросистемы (разряженный аккумулятор) Если он загорается во время движения, это говорит о проблеме. Снизьте уровень потребления электроэнергии, отключив ненужные устройства. Рекомендуется обратиться к специалисту для диагностики. |
 Предупреждение о нарушении полосы Этот индикатор загорается при отключении функции или при получении соответствующего сообщения. Индикатор гаснет при повторном включении системы или выключении зажигания. См. Предупреждение о нарушении полосы (стр. 305) и информационные сообщения (стр. 103). |
 Индикатор низкого уровня топлива Если данный индикатор активируется, следует немедленно заправить автомобиль. |
 Индикатор дальнего света Загорается при включении дальнего света фар. При активации аварийной сигнализации индикатор будет мигать. |
 Индикатор сообщений Активируется, если в памяти дисплея сохранено новое сообщение. Подробности можно найти в разделе информационных сообщений (стр. 103). |
 Индикатор давления масла ПРЕДУПРЕЖДЕНИЕ Не двигайтесь, если этот индикатор активен, даже если уровень масла в норме. Необходимо провести проверку системы и устранить проблему. Если индикатор продолжает гореть после запуска двигателя или загорается во время движения, это свидетельствует о неисправностях. При этом остановите автомобиль и выключите зажигание. Далее проверьте уровень масла в двигателе (см. Проверка уровня масла, стр. 229). |
 Индикатор задних противотуманных фар Загорается, когда вы активируете задние противотуманные фары. |
 Индикатор непристегнутого ремня безопасности Дополнительные сведения можно найти в разделе о системе определения непристегнутого ремня безопасности (стр. 265). |
 Индикатор переключения передач Указывает на возможность переключения на более высокую передачу для экономии топлива и снижения выбросов СО2. Индикатор не будет гореть при интенсивном ускорении, торможении или нажатии сцепления. |
 Индикатор системы курсовой устойчивости (ESP) Этот сигнализатор начинает мигать, когда система активирована во время движения. Если индикатор зажигается при активации зажигания или постоянно горит в пути, это означает, что система неисправна и должна быть немедленно проверена специалистом. При отключении ESP лампа сигнализатора остаётся горящей, пока не активируется система или не отключится зажигание. |
 Индикатор пуск/остановка Этот индикатор горит, уведомляя о выключении двигателя; также может отображаться соответствующее информационное сообщение. См. Использование режима «Пуск-остановка» (стр. 283) и информационные сообщения (стр. 103). |
| Материалы из руководства пользователя Ford S-Max 1 |
