В этом материале представлены расшифровки символов на приборной панели Toyota Land Cruiser Prado 150, выпущенного в период с 2009 по 2022 год. Информация о значении пиктограмм собрана из руководств пользователя Prado 150 различных годов (ссылки находятся в конце таблиц).
2009-2017 стандартная2009-2017 оптитронная2017-2022 тип А2017-2022 тип Б
Индикаторы на панели Прадо 2009-2017

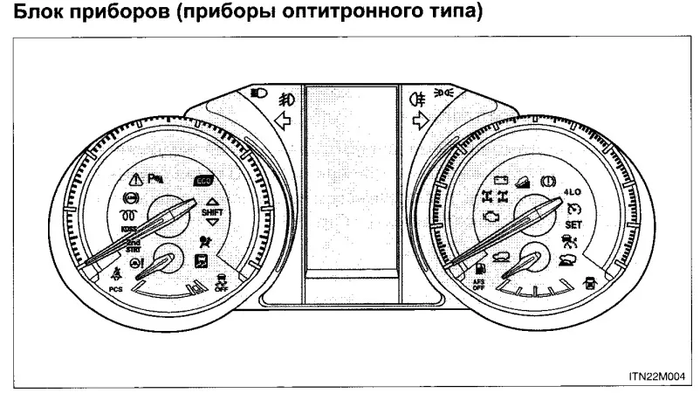

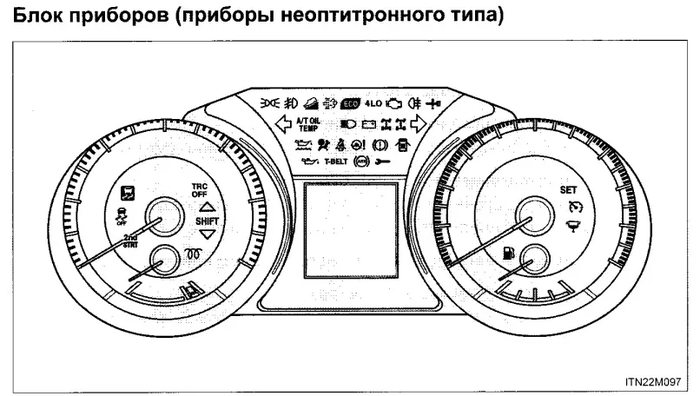

Схематические изображения приборных щитков без слайдера
| Сигналы уведомляют водителя о состоянии различных систем автомобиля. |
 Индикатор поворотников (стр. 257, или ниже) |
 Индикатор дальнего света (стр. 294) |
 Индикатор габаритных огней (стр. 294) |
 Индикатор противотуманных фар (стр. 306) |
 Индикатор задних противотуманных фонарей (стр. 306) |
 *1Индикатор экологической эффективности (стр. 274, 283) |
 *1Индикатор переключения передач (стр. 254) |
 Индикатор круиз-контроля (стр. 318, 322) |
 Индикатор SET (стр. 318, 322) |
 Индикатор динамического радарного круиз-контроля (стр. 322) |
 *1Индикатор пробуксовки (стр. 367)*2 |
 *1Индикатор VSC OFF (стр. 368)*2 |
 *1Индикатор TRC OFF (стр. 368)*2 |
 Индикатор подогрева двигателя (дизельный) (стр. 234) |
 Индикатор режима Multi-terrain Select*2 |
 *1Индикатор ползущего режима*2 |
 *1Индикатор помощи при спуске*2 |
 Индикатор работы автоматики на старте со второй передачи (стр. 246) |
 Индикатор полного привода с пониженными передачами*2 |
 Индикатор блокировки заднего дифференциала (если предусмотрена)*2 |
 Индикатор блокировки центрального дифференциала*2 |
 *1Индикатор отключения подушки безопасности вручную (если предусмотрена) (стр. 206) |
 Индикатор системы помощи при парковке (если имеется) (стр. 338) |
 *1Индикатор AFS OFF (если имеется) (стр. 301) |
 *1Индикатор системы DPF (если предусмотрена) (стр. 382) |
| *1. Данные индикаторы активируются, когда ключ зажигания переводится в положение «ON» (на автомобилях без интеллектуальной системы доступа и запуска) или при переключении на «IGNITION ON» (на автомобилях с такой системой). Это сигнализирует о проверке систем. По окончании проверки или через несколько секунд они выключаются. Если какой-либо индикатор не загорается или не выключается, возможно, что система имеет неисправность, и следует немедленно обратиться в сервисный центр Toyota или к квалифицированным специалистам. *2. См. «Руководство по управлению в условиях бездорожья» |
| Сведения из руководства пользователя Prado 150 2009-2013 |
ath />Нравится6
ath />Не нравится
Контрольные лампы Prado 150 2017-2022

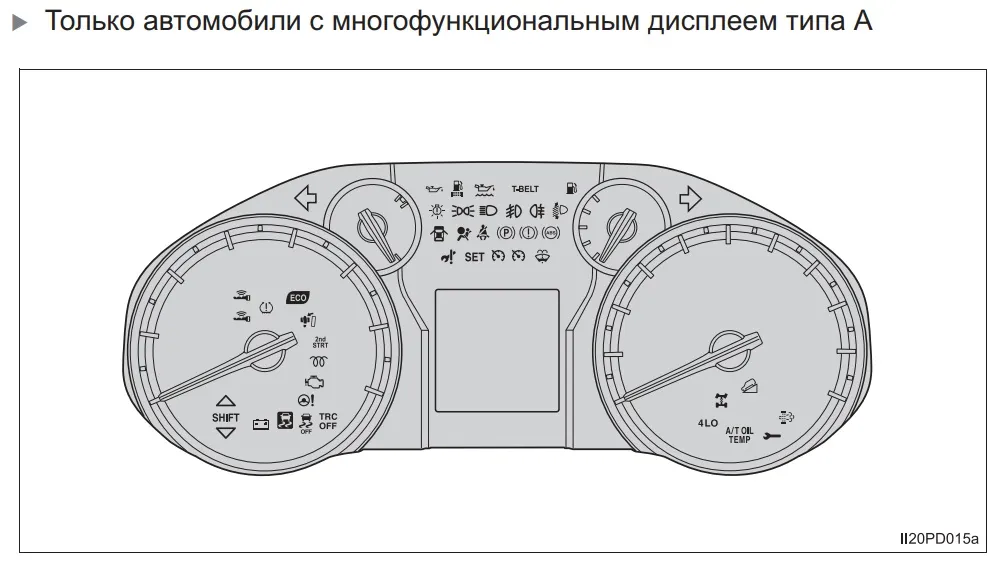

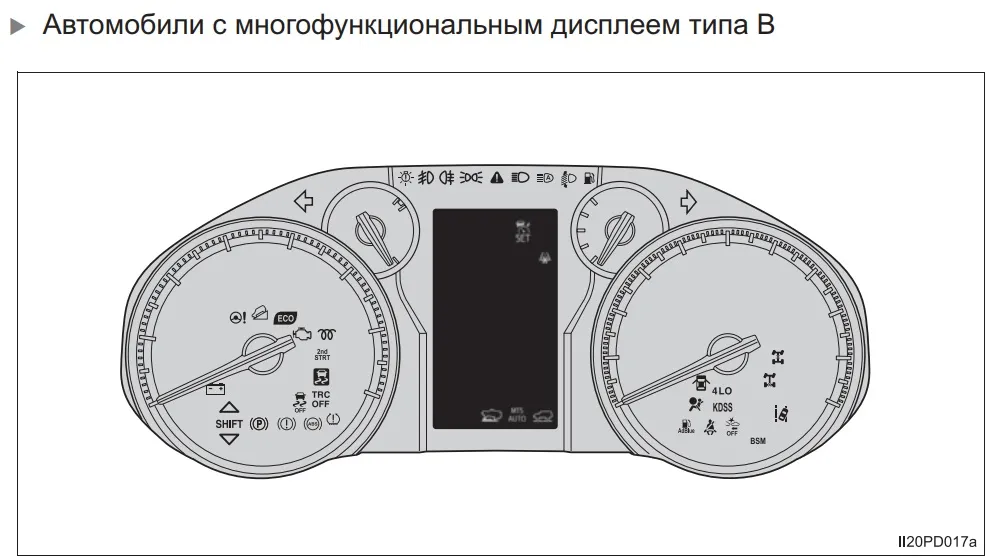

Схематические изображения панелей приборов Prado 150 2017-2022 без слайдера
| Сигнальные лампы служат для оповещения водителя о возможных неисправностях в определенных системах автомобиля. |
 *1Основная сигнальная лампа Звуковой сигнал и светящаяся или мигающая основная лампа сообщают о том, что система предупреждения выявила неисправность. Данная лампа также может подсказать, что на многофункциональном дисплее отображается соответствующее сообщение. |
 *1Индикатор тормозной системы Указывает на: — недостаток тормозной жидкости — проблемы в тормозной системе. Сразу остановитесь на безопасной территории и обратитесь к специалистам. Дальнейшее движение может быть рискованным. |
 *1Индикатор неисправности Указывает на сбой в следующих системах: • электронное управление двигателем; • электронная дроссельная система; • система DPF (если предусмотрена); • система снижения выбросов (если предусмотрена) или • управление автоматической трансмиссией. → В срочном порядке обращайтесь в авторизованный сервис Toyota или в надежную мастерскую. |
 *1, 4Индикатор низкого масла в двигателе Сообщает о критически низком давлении масла. Сразу остановитесь на нормальной поверхности и обратитесь в авторизованный сервис Toyota. |
 *1Индикатор системы подушек безопасности SRS Указывает на сбой в следующих системах: • подушки безопасности SRS или • ремни безопасности с преднатяжителями. → В срочном порядке обратитесь в авторизованный сервисный центр Toyota или надежную мастерскую. |
 *1Индикатор ABS Указывает на сбой в: • ABS/Многофункциональной системе ABS (если доступна) или • системе экстренного торможения. → Обратитесь в автосервис Toyota или надежную мастерскую. |
 *1 (при наличии)Индикатор рулевого управления Указывает на проблему в системе усилителя рулевого управления. → Обратитесь в сервисный центр Toyota или надежную мастерскую. |
 *1Индикатор пробуксовки Указывает на сбой в следующих системах: • система VSC; • система предотвращения заноса прицепа (если предусмотрена); • система TRC; • система Active TRC (при наличии); • система помощи при спусках (при наличии); • система управления движением на склонах; • многофункциональный выбор местности (при наличии) или • «ползущий» режим (при наличии). Лампа мигает при активной работе любой из перечисленных систем, кроме Multi-terrain Select. → Обращайтесь в авторизованный сервисный центр Toyota или надежную мастерскую. |
 Индикатор открытой двери (звуковой сигнал) Информирует о незакрытых дверях, капоте или люке. → Проверьте, чтобы все двери, капот и стеклянный люк были закрыты. |
 Индикатор ремня безопасности водителя и пассажира (звуковой сигнал) Оповещает о незастегнутом ремне безопасности водителя или переднего пассажира. → Пристегните ремень безопасности. Если на пассажирском сиденье кто-то сидит, также должно быть пристегнуто. Это отключит звуковой сигнал. |
 Индикатор низкого уровня топлива У автомобилей без дополнительного бака: Загорается, когда осталось менее 14,6 л топлива. У автомобилей с дополнительным баком: |
 *1Индикатор уровня масла Указывает на недостаток масла в двигателе (может загораться на уклонах. Переместите автомобиль на горизонтальную поверхность и проверьте уровень масла). → Проверьте уровень масла и долейте при необходимости. |
 *1, 2Индикатор температуры жидкости автоматической трансмиссии Загорается при высокой температуре жидкости для трансмиссии. → Остановите автомобиль и переведите селектор в положение Р. При необходимости ждите, пока индикатор погаснет. Если он не исчезает, обратитесь в сервисный центр Toyota. Мигает, указывает на неисправность в трансмиссии. |
 *1Индикатор системы KDSS Указывает на неисправность в системе KDSS. → Обратитесь к сертифицированному специалисту Toyota для диагностики. |
 *1Индикатор замены ремня ГРМ Указывает на необходимость замены ремня ГРМ. → Проверьте состояние автомобиля в сервисе Toyota или в надежной мастерской. |
 *1, 5Индикатор PCS Указывает на неполадки в системе предш crash safety или на то, что она временно недоступна из-за высокой/низкой температуры, загрязнения переднего датчика и т.д. (→ стр. 373, 760) → Следуйте указаниям на дисплее. Если система отключена, загорится индикатор PCS. → стр. 373 |
 *1, 3Звуковой сигнал датчика парковки, мигание Указывает на сбой в системе датчиков парковки Toyota. → Обратитесь в сервисный центр Toyota для диагностики. Датчик парковки показывает, когда он загрязнен. → Очистите датчики. |
 *1Индикатор светодиодов фар (если имеется) Указывает на неисправность светодиодных фар. Несмотря на неисправность, возможно, они будут гореть и при различных проблемах. → Обратитесь в сервисный центр Toyota для диагностики. |
 *1Индикатор зарядной системы (если имеется) Индикатор сигнализирует о проблемах в топливной системе: Мигать: избыток воды в топливном фильтре. → стр. 674 Появляется: неисправность в системе. → Обратитесь в сервисный центр Toyota для диагностики. Мигающий сигнал сопровождается звуковым сигналом. |
 *1Индикатор давления в шинах (если имеется) Лампочка включается: Низкое давление в шинах по естественным причинам (→ стр. 758) Спущенная шина (→ стр. 767, 785) → Установите правильное давление в шинах. Свет потухнет через несколько минут. Если это не произойдет, обратитесь в автосервис. Если индикатор мигает, а затем включается: Проблема в системе контроля давления в шинах. → Обратитесь к специалисту для диагностики в сервисе Toyota. |
 Индикатор низкого уровня омывающей жидкости (если имеется) Указывает на недостаточный уровень жидкости для омывателя. Заполните бак. |
 *1Индикатор автоматической регулировки фар (если имеется) Сообщает о проблемах в системе коррекции света фар. → Обратитесь к сертифицированному специалисту Toyota. |
| (желтый) Индикатор круиз-контроля (если имеется) Указывает на проблему с круиз-контролем — стр. 403 |
 Индикатор интеллектуального доступа и запуска (если имеется) Мигает желтым, звуковые сигналы внутренние и наружные дают о себе знать: сигнализирует о том, что водительская дверь была открыта и закрыта, когда электронный ключ находился вне авто, выключатель трансмиссии был в положении Р (автомат) или N (механика), а двигатель не был выключен. → Переведите селектор в Р или N, верните электронный ключ в автомобиль. Мигает желтым, внутренний звуковой сигнал — единичный, наружный — 3 раза: Мигает желтым, внутренний сигнал один раз, внешний сигнал 3 раза в течение 5 секунд: Мигает желтым 15 секунд, внутренний сигнал один раз: Мигает желтым, внутренний сигнал 9 раз: Мигает желтым 15 секунд, внутренний сигнал один раз: Частое мигание зеленым цветом в течение 15 секунд, внутренний сигнал один раз: Мигает желтым в течение 60 секунд, внутренний сигнал один раз: |
 Индикатор низкого уровня AdBlue (если есть) Указывает на недостаточный уровень AdBlue. → Заправьте AdBlue в авторизованном сервисе Toyota. |
| *1 Индикатор DPF (если есть) Индикатор загорается при достижении определенного уровня накопления материала в DPF. Необходима регенерация фильтра. → стр. 306 Мигает при неисправности системы DPF. → Срочно обратитесь в сервисный центр Toyota. |
 Индикатор ручного тормоза Предупреждает о необходимости отключения стояночного тормоза. — Снимите стояночный тормоз. |
 *1, 4Индикатор приоритета торможения/системы Drive-Start Control Указывает на активность следующих систем: • система приоритета торможения (стр. 249) — Снимите ногу с акселератора и нажмите на тормоза. • система Drive-Start Control (→ стр. 249) — Уберите ногу с педали акселератора. Индикатор может также сообщать о неисправностях: |
 Индикатор необходимости технического обслуживания (если предусмотрен) Указывает на проблемы с электронной системой управления двигателем или дросселем. → Обратитесь в авторизованный сервис Toyota. |
 Индикатор замены масла Если индикатор мигает: Указывает на необходимость замены моторного масла по плану. Загорается примерно через 25000 км после замены масла (функциональность индикатора обеспечивается только при сбросе данных). → Проверьте уровень масла и замените его при необходимости. После замены выполните сброс данных. Если индикатор горит: |
| *1 Эти индикаторы загораются при переводе ключа в положение «ON» (для автомобилей без интеллектуального доступа) или в положение IGNITION ON (для автомобилей с интеллектуальным доступом), сигнализируя о проведении тестирования системы. Они гаснут после запуска двигателя или через несколько секунд. Если какие-либо лампы не включаются или остаются включенными, это может указывать на неисправность соответствующей системы. В таком случае обратитесь в авторизованный сервисный центр Toyota. *2 Мигающая лампочка указывает на неисправность. *3 Индикатор загорается на центральной панели. *4 У автомобилей с многофункциональным дисплеем типа В: этот индикатор возникает на дисплее. *5 Индикатор может мигать или светиться, указывая на неисправность. |
| Информация из руководства пользователя Toyota Prado 150 (2017-2022) |
ath />Нравится3
ath />Не нравится
Индикаторы 2017-2022
| Данные индикаторы информируют автовладельца о состоянии различных систем транспортного средства. |
Индикатор поворотника Указывает на функционирование указателей поворота или аварийной сигнализации. Если индикатор начинает мигать быстрее, чем обычно, следует проверить, не вышла ли из строя лампа в указателях поворота спереди или сзади. |
Индикатор дальнего света фар (стр. 313) Уведомляет водителя о включении дальнего света фар или о подаче сигнала дальним светом. |
 Индикатор автоматического дальнего света (если установлен) стр. 328 Указывает на активность системы автоматического переключения дальнего света. |
Индикатор габаритных огней стр. 311 Активированы передние и задние габаритные огни, а также подсветка номера и панели приборов. |
Индикатор противотуманных фар (если установлены) стр. 332 Указывает на работу противотуманных фар. |
Индикатор заднего противотуманного фонаря стр. 332 Указывает на включение заднего противотуманного огня. |
| *1 Индикатор экономичного движения (если установлен) стр. 129 Загорается при разгоне, если соблюдаются условия, способствующие охране окружающей среды (экологичное вождение). |
| *1 Индикатор переключения передач (если установлен) стр. 299 Содействует снижению расхода топлива и уменьшению выбросов, оптимизируя работу двигателя. Стрелка вверх — переключение на более высокую передачу. Стрелка вниз — переключение на более низкую передачу. |
 *7 зеленыйИндикатор круиз-контроля (если установлен) стр. 388, 403 |
| *1, 2 Индикатор системы помощи при спуске (если установлена) |
| *7 Индикатор активации круиз-контроля «SET» (если установлен) стр. 388, 403 |
 *7Индикатор динамического радарного круиз-контроля (если имеется) стр. 388 |
| *1, 2 Индикатор пробуксовки стр. 462 Мигает, когда активированы системы TRC/VSC, предотвращающие занос прицепа. |
| *1, 2, 3 Индикатор VSC OFF стр. 463 Загорается при отключении TRC и VSC. |
| *1, 2, 3 Индикатор «TRC OFF» стр. 463 Загорается при отключении системы TRC. |
Индикатор предпускового подогрева для дизельных двигателей стр. 280 |
 *1, 6Индикатор AIR BAG OFF стр. 58 Активируется при включении зажигания, а затем гаснет. Также функционирует при отключении подушки безопасности переднего пассажира. |
Индикатор автоматической трансмиссии в режиме старта со второй передачи стр. 293 Режим запуска на второй передаче предназначен для улучшения сцепления или движения по скользким поверхностям. Для активации нажмите кнопку 2nd STRT, для деактивации — нажмите снова. |
| *2 Индикатор активного полного привода с пониженной передачей |
| *2 Индикатор блокировки межосевого дифференциала |
| *2 Индикатор блокировки заднего дифференциала (если есть) |
| *1, 6 Индикатор парковочного датчика Toyota стр. 411 Оповещает водителя о расстоянии до препятствия во время парковки. |
 *1, 3Индикатор PCS (система предупреждения о столкновениях) (если имеется) стр. 361 |
| *2, 7 Индикатор «Лезущего» режима (если присутствует) |
 *2, 7Индикатор MTS AUTO (если имеется) |
 *7Индикатор спортивного режима (если установлен) стр. 407 Спортивный режим оптимизирует характеристики за счет управления трансмиссией, двигателем и рулевым управлением, что позволяет лучше управлять автомобилем, например, на горных трассах. |
 *4, 5Индикатор BSM (монитор слепых зон) для наружных зеркал заднего вида (если присутствует) стр. 468 Система выполняет две функции: 1) Мониторинг слепых зон, помогает при смене полосы движения. 2) Предупреждение о наличии других автомобилей, помогает при движении задним ходом. |
 Индикатор BSM (монитор слепых зон) (если имеется) стр. 468 |
 Индикатор LDA (если реализован) стр. 374 Предупреждает водителя, когда автомобиль может покинуть свою полосу движения на дорогах с разметкой. Система LDA использует камеру, установленную на лобовом стекле, для распознавания разметки. |
| *7 Интеллектуальная система доступа и запуска (если имеется) стр. 280 |
| *2, 7 Индикатор системы выбора многопрофильного режима (если установлено) |
 *7Индикатор экономичного режима ECO (если доступен) стр. 407 Используйте этот режим для уменьшения потребления топлива при частых ускорениях. |
 *7Индикатор режима Sport S (при наличии) стр. 407 • Режим SPORT S Оптимизирует динамические характеристики с помощью настройки трансмиссии и двигателя. При активации режима SPORT S загорается соответствующий индикатор на многофункциональном дисплее. • Режим SPORT S+ Повышает управляемость и стабильность при одновременной настройке рулевого управления и подвески. Такой режим подойдет для спортивного вождения. При активации режима SPORT S+ также загорится индикатор на дисплее. |
 *7Индикатор режима комфорта (если рассматривается) стр. 407 В этом режиме повышается комфортность благодаря регулировке подвески, что делает его идеальным для городских поездок. Если переключатель «COMF ECO» активирует режим комфорта, соответствующий индикатор загорится на дисплее. |
 *7Индикатор предупреждения о льде на дороге (если обеспечен) стр. 128 |
| *1 Все индикаторы активируются, если переключатель зажигания находится в положении «ON» (для автомобилей без интеллектуальной системы доступа) или в режиме IGNITION ON (для автомобилей с такой системой). Они свидетельствуют о проверке системы и должны погаснуть после запуска двигателя или через несколько секунд. Если некоторые индикаторы не загораются или не выключаются, это может указывать на неисправность соответствующей системы. В этом случае рекомендуется обратиться к авторизованным дилерам Toyota или в квалифицированный сервис. *2 Обратитесь к «Руководству по вождению вне дорог». *3 Индикатор включает, когда система отключена. *4 Индикаторы BSM на наружных зеркалах включаются в следующих случаях: *5 Индикатор загорается на внешних зеркалах заднего вида. *6 Индикатор отображается на центральной консоли. *7 Только для автомобилей с многофункциональным дисплеем типа B, где индикатор появится на дисплее. |
| Данные взяты из руководства пользователя Toyota Prado 150 2017-2022 |
Если информация была полезной, оставьте комментарий. Если же она оказалась некорректной или неуместной, пожалуйста, также сообщите об этом.
