Расшифровка значков на панели приборов Toyota RAV4 5

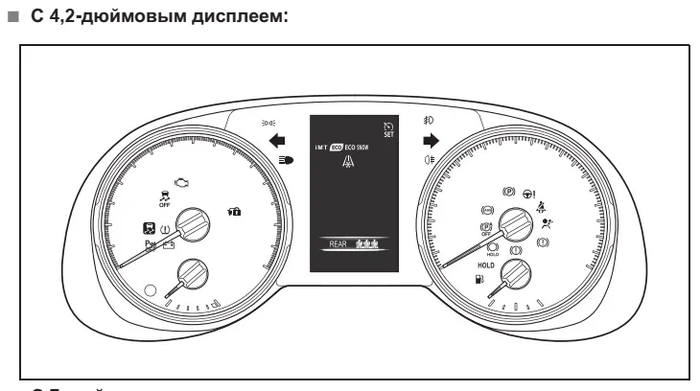

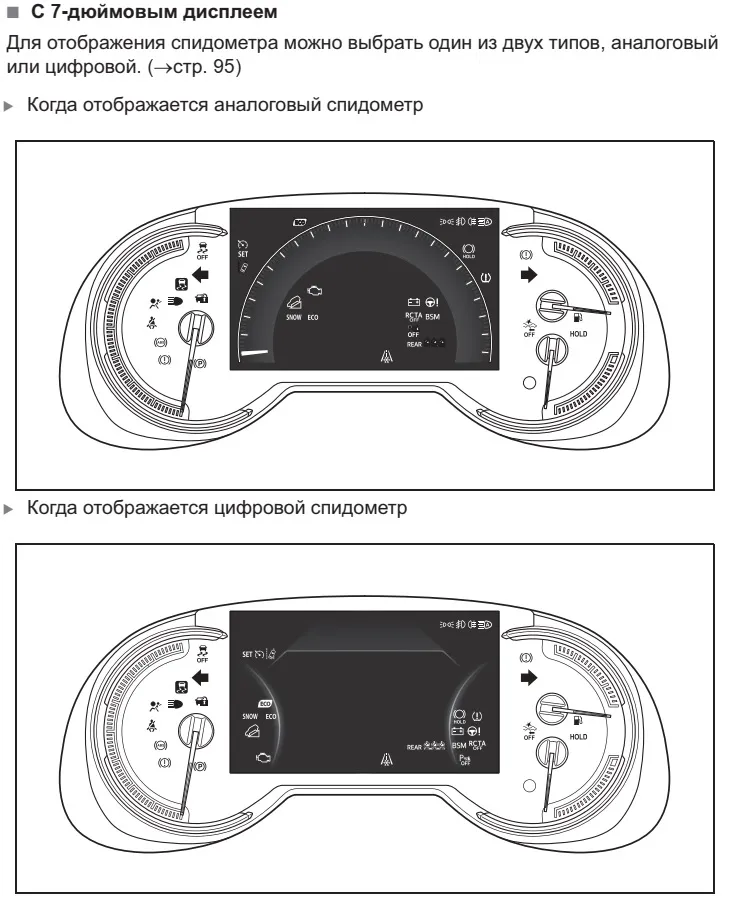

В данном материале представлена расшифровка символов на панели приборов Toyota RAV4 пятого поколения (2018 — наст. время). В руководстве по эксплуатации РАВ4 пятого поколения значки на приборной панели разделены на категории «Контрольные лампы» и «Индикаторы», которые также будут рассмотрены в статье. Кроме того, имеются схемы панелей приборов с экранами разнообразных размеров.

Контрольные лампы РАВ4 5

Контрольные лампы служат для уведомления водителя о возможных неполадках в работе указанных систем автомобиля.

Световые сигналы приборной панели Тойота Рав 4 5 (2019-2022)

Индикатор тормозной системы
Обозначает, что:
• уровень тормозной жидкости слишком низкий или
• обнаружена неисправность тормозной системы.
Остановитесь в безопасном месте и обратитесь к специалистам Toyota. Продолжение движения может быть опасно.

Индикатор электрического стояночного тормоза
Указывает на наличие проблемы с электрической системой стояночного тормоза
→ Немедленно обратите внимание на автомобиль у официального дилера Toyota.

Индикатор неисправности
Показывает на проблемы в:
• электронной системе управления двигателем;
• системе управления дроссельной заслонкой;
• коробке передач;
• системе снижения токсичности выбросов.
Не требуется откладывать проверку у представителя Toyota.

Индикатор зарядной системы сигнализирует о неисправности в системе зарядки автомобиля.

Немедленно завершите движение в безопасном месте и посетите сервис Toyota.

Индикатор перегрева охлаждающей жидкости (со звуковым сигналом) указывает на перегрев двигателя.

Остановите автомобиль в безопасном месте, заглушите двигатель. Если из-под капота идет пар, не открывайте его. Если пара нет, откройте капот, проверьте радиатор и шланги на наличие утечек антифриза. Осмотрите уровень жидкости в расширительном бачке.
Подробные действия при перегреве двигателя описаны на странице 446 в руководстве пользователя RAV 4.
В случае отсутствия явной причины неисправности немедленно обратитесь в сервис Toyota.

Индикатор низкого давления масла в двигателе (с звуковым сигналом)
Указывает на значительное снижение давления моторного масла.

Немедленно приведите автомобиль в безопасное место и обратитесь в авторизованный сервис Toyota.

Индикатор SRS
Указывает на неисправность в:
• системе подушек безопасности SRS;
• системе классификации переднего пассажира или
• система преднатяжителей ремней безопасности.
Проверьте автомобиль у официального дилера Toyota без задержек.

Индикатор ABS
Указывает на возможные неисправности в:
• системе АБС или
• системе экстренного торможения.
→ Следует немедленно проверить автомобиль у дилера Toyota.

Индикатор электроусилителя рулевого управления (с звуковым сигналом)
Предупреждает о неисправности в системе EPS (электрический усилитель руля).

Немедленно остановите автомобиль в безопасном месте и обратитесь в сервис Toyota.

Индикатор IMT (Intelligent Manual Transmission)
Система помогает при работе с механической коробкой передач, обеспечивая более плавное переключение.
Если желтая лампа IMT горит, это говорит о неисправности в системе.

Немедленно остановите автомобиль в безопасном месте и отправляйтесь в сервис Toyota.

Индикатор PCS (с звуковым сигналом)

Когда раздается звуковой сигнал:
Свидетельствует о проблеме в системе PCS (предаварийная система).
Остановите автомобиль в безопасном месте и обратитесь в сервисный центр Toyota.

Без звукового сигнала:
Система PCS временно недоступна, что может требовать исправления.
Следуйте указаниям многофункционального дисплея.

Если системы PCS или VSC отключены, загорится индикатор PCS.

Индикатор LTA (с звуковым сигналом)
Указывает на проблему в системе LTA (система отслеживания полосы).
Соблюдайте указания на многофункциональном дисплее.

Индикатор отключения системы помощи при парковке (с звуковым сигналом)

Когда звучит сигнал:
Указывает на неисправность в системе парковочной помощи.
Остановите автомобиль в безопасном месте и посетите авторизованный сервис Toyota.

Когда сигнал не звучит:
Указывает на временные ограничения системы, возможно, из-за загрязнения датчиков.
Следуйте указаниям на многофункциональном дисплее.

Индикатор RCTA OFF (с звуковым сигналом)
Функция предупреждения о других транспортных средствах.

Когда звучит сигнал:
Указывает на неисправность системы RCTA.
Остановите автомобиль в безопасном месте и обратитесь в сервис Toyota.

Когда сигнал отсутствует:
Указывает на возможное загрязнение радиаторного датчика на заднем бампере.
Действуйте согласно указаниям многофункционального дисплея.

Индикатор пробуксовывания
Указывает на проблемы в следующих системах:
— управление торможением в системе Multi-terrain Select (если установлена)
— система VSC (устанавливание устойчивости)/противодействие заносу прицепа
— система TRC (противобуксовочная система)
— система помощи при старте на склоне
— система помощи при спуске с холма (если установлена)
Не откладывайте обращение в сервис Toyota.

Индикатор системы приоритета торможения/системы предотвращения непреднамеренного движения (если имеется) (с звуковым сигналом)

Система приоритета торможения

Указывает на одновременное нажатие педалей акселератора и тормоза, активируя систему приоритета торможения.
Уберите ногу с акселератора и нажмите тормоз.

Указывает на неисправность в системе приоритета торможения (с сигналом).
Немедленно остановите автомобиль в безопасном месте и обратитесь в сервис Toyota.

Система предотвращения непреднамеренного движения

Указывает на изменение положения рычага трансмиссии во время нажатия на акселератор, активируя систему предотвращения непреднамеренного движения (с сигналом).
Отпустите акселератор.

Указывает на неисправность в системе предотвращения непреднамеренного движения (с сигналом).
Немедленно остановите автомобиль в безопасном месте и обратитесь в сервис Toyota.

Индикатор работы системы удержания тормозов
Мигающая лампа указывает на неисправность системы удержания тормозов
→ Проверьте автомобиль у дилера Toyota как можно скорее.

Индикатор ручного тормоза (мигает)
Это свидетельствует о том, что стояночный тормоз не полностью затянут или не полностью отпущен
→ Проверьте снова ручной тормоз.
Индикатор загорается, когда ручной тормоз затянут.
Если лампа гаснет после полного выключения ручного тормоза, то система работает правильно.

Индикатор давления в шинах

Когда лампа мигает в течение минуты, а затем включается:
Неисправность системы контроля давления в шинах.
Для диагностики обратитесь в авторизованный сервис Toyota.

Если лампа просто включается:
Низкое давление в шинах может быть вызвано:
— Естественными процессами
— Спущенной шиной
Безотлагательно остановите автомобиль в безопасном месте и накачайте шину.

Индикатор низкого уровня топлива
Указывает на наличие приблизительно 8.3 литра или менее топлива.
Заправьте топливо в автомобиль.

Индикатор ремней безопасности для водителя и переднего пассажира (с звуковым сигналом*)
Информирует о том, что ремень безопасности водителя и/или переднего пассажира не застегнут.
Застегните, пожалуйста, ремень безопасности. Если на переднем пассажирском месте находится пассажир, он также должен пристегнуться, чтобы индикатор отключился.

*Звуковой сигнал указывает, что ремень безопасности соответствующего места не пристегнут. При отсутствии застегнутого ремня, на определенной скорости будет раздаваться прерывистый сигнал.

Индикатор ремня безопасности заднего пассажира (с звуковым сигналом*)
Напоминает пассажирам на заднем сидении о необходимости пристегнуться.
Застегните, пожалуйста, ремень.

*Звуковой сигнал предупреждает о том, что ремень безопасности заднего пассажира не застегнут. При не пристегнутом ремне, на определенной скорости будет слышен прерывистый сигнал, после того как ремень безопасности был застегнут и снова открыт, и автомобиль достигнет определенной скорости.

Информация из руководства пользователя Тойота Рав 4 пятого поколения

Индикаторы

Сигнальные лампы информируют водителя о состоянии различных систем транспортного средства.

Иконки на приборной панели Тойоты Рав 4 пятого поколения (2019-2022)

*1 Данный индикатор включается на многофункциональном дисплее вместе с соответствующим сообщением.
*2 Степень яркости и состояние индикатора меняется в зависимости от функционирования системы.
*3 Индикатор активируется при отключении системы.
*4 Индикатор отключения помогает при парковке, и загорится при переводе ключа в положение ON с включенной системой. Он погаснет через несколько секунд.
*5 Эти предупредительные сигналы включаются при переводе ключа в положение ON во время самопроверки системы. Они гаснут после запуска двигателя или несколько секунд спустя. Если индикаторы не включились или не отключились, система может иметь неисправность. Для диагностики обратитесь в авторизованный сервисный центр Toyota.
*6 Данный индикатор появится на наружных зеркалах заднего вида.
*7 Если температура окружающего воздуха менее 3 °C, индикатор сначала будет моргать около 10 секунд, а затем будет светить ровным светом.
*8 Индикатор отображается на центральной панели.

Индикатор поворотников

Индикатор задних габаритных огней

Индикатор дальнего света фар

Индикатор автоматического включения дальнего света (если имеется)

Индикатор противотуманных фар (если имеется)

Индикатор заднего противотуманного фонаря

Индикатор системы интеллектуального доступа и стартера (если имеется).*1

(зеленый)
Индикатор системы iMT (если имеется).
iMT — это помощь при переключении механической коробки передач, позволяющая делать процесс переключения более плавным.
