В этом материале вы найдете разбор значков, расположенных на приборной панели автомобиля Tank 300 первого поколения (выпуск с 2021 года). Информация о значении этих пиктограмм была собрана из инструкции пользователя Tank 300 1.
Значки на панели
| Полезная информация 〉 В момент, когда ключ зажигания находится в положении ON, некоторые индикаторы или предупреждения могут засветиться на краткое время. Это указывает на то, что осуществляется проверка систем, и это не считается неисправностью. 〉 В зависимости от комплектации автомобиля могут также загореться другие индикаторы на приборной панели. |
 Индикатор важной информации Светящийся индикатор указывает на получение серьезных предупреждений, одно из которых могло быть скрыто вручную. Внимание! Полезная информация |
 Индикатор второстепенных уведомлений Если данный индикатор светится, это значит, что на данный момент имеется второстепенное уведомление. Внимание! Полезная информация |
 Индикаторы поворотников При включении левого поворотника загорится индикатор левого поворота. При активации правого поворотника — индикатор правого поворота. Когда активируется аварийная сигнализация, индикаторы поворотников начинают мигать одновременно. Внимание! |
 Индикатор включенного освещения Указывает на активный комбинированный переключатель освещения. |
 Индикатор габаритных огней Указывает на включение габаритных огней и подсветки номера. |
 Индикатор включенного дальнего света Информирует о включенном дальнем свете. |
 Индикатор автоматического переключения света Если индикатор горит зеленым, это означает, что функция автоматического переключения ближнего и дальнего света активирована. Если индикатор желтой, это указывает на неисправность данной функции. В этом случае переключите вручную свет и как можно скорее обратитесь в сервис для проверки. |
 Индикатор передних противотуманных фар Зажжённый индикатор показывает, что передние противотуманные фары включены. |
 Индикатор задних противотуманных фар Зажжённый индикатор сигнализирует о работе задних противотуманных фар. |
 Индикатор непристегнутого ремня безопасности Указывает на то, что ремень безопасности водителя или переднего пассажира не пристегнут. |
 Индикатор открытых дверей Если индикатор горит, это означает, что двери либо открыты, либо закрыты неплотно. |
 Индикатор ошибки подушек безопасности Светящийся индикатор говорит о том, что в системе подушек безопасности имеется неисправность. В этом случае немедленно обратитесь в сервисный центр для исправления проблемы. |
 Индикатор контроля давления в шинах Зажжённый индикатор с звуковым сигналом указывает на слишком низкое давление в шинах или высокую температуру. В таком случае необходимо остановить автомобиль для проверки и обратиться в сервис. Если индикатор вспыхивает на некоторое время и снова начинает гореть со звуковым сигналом, это может означать неисправность системы контроля давления в шинах. Внимание! |
 Индикатор стояночного тормоза Указывает на то, что стояночный тормоз включен. Если индикатор мигает, это говорит о перегреве тормозов или об excessive incline. В таком случае, если есть угроза отката, нажмите на тормоза и остановите автомобиль на ровной поверхности. |
 Индикатор неисправности стояночного тормоза Светящийся индикатор указывает на неисправность в системе стояночного тормоза. |
 Индикатор автоматического удержания Желтый свет указывает на готовность системы автоматического удержания автомобиля, зеленый цвет — на активное состояние этой функции. |
 Индикатор неисправности ABS Загорается при наличии проблем с антиблокировочной системой тормозов. В такой ситуации обратитесь в сервисный центр. При этом индикатор говорит о том, что тормоза работают, но без функции ABS. |
 Индикатор неисправности тормозной системы Горящий индикатор сигнализирует о низком уровне тормозной жидкости или неполадках в системе распределения тормозов. Незамедлительно остановите автомобиль в безопасном месте и свяжитесь с сервисным центром, чтобы избежать аварии. |
 Индикатор электронной стабилизации Мигающий индикатор говорит о том, что система стабилизации включена. Постоянно светящийся индикатор указывает на неисправность системы стабилизации. |
 Индикатор отключенной системы стабилизации Говорит о том, что электронная система стабилизации отключена. |
 Индикатор помощи при спуске Если индикатор горит, это значит, что система помощи при спуске активирована и находится в состоянии готовности. Если индикатор мигает, это обозначает, что система помощи при спуске работает. |
 Индикатор режима 2H Если индикатор светится, это обозначает, что автомобиль работает в режиме приводов передних или задних колес. |
 Индикатор режима 4H Говорит о том, что автомобиль работает в режиме полного привода. |
 Индикатор режима 4L Указывает на то, что автомобиль в данный момент находится в режиме низкоскоростного полного привода. |
 Индикатор блокировки переднего дифференциала Свет зеленого цвета свидетельствует о том, что блокировка переднего дифференциала осуществлена, желтый цвет указывает на неисправность. В этом случае немедленно обратитесь в сервисный центр. |
 Индикатор блокировки заднего моста Если индикатор горит зеленым светом, это обозначает, что блокировка заднего моста выполнена. Если он светится желтым, то это указывает на неисправность, и вам следует обратиться в сервисный центр. |
 Индикатор функции «Танковый разворот» Если индикатор горит белым, это подтверждает, что функция активна. Если индикатор зеленого цвета, это означает, что функция успешно работает. Если индикатор красного цвета, это свидетельствует о том, что функция выключена. |
 Индикатор неисправности усилителя руля Если индикатор светится желтым, это указывает на снижение эффективности усилителя рулевого механизма и необходимость приложить больше усилий для поворота. Если индикатор продолжает светиться после повторного запуска двигателя или короткой поездки, немедленно обратитесь в сервис. Если индикатор света красным, это говорит о поломке системы усилителя, и управление рулем больше не функционирует. Необходимо припарковать автомобиль в безопасном месте и попытаться снова запустить его через несколько минут. Если индикатор по-прежнему горит, обязательно посетите сервисный центр. Внимание! |
 Индикатор перегрева охлаждающей жидкости Светящийся красный индикатор означает перегрев охлаждающей жидкости. Если он горит, остановитесь, чтобы избежать повреждений двигателя. |
 Индикатор низкого уровня топлива Зажженный желтый индикатор говорит о низком уровне топлива. Также при движении на склоне или по длительному повороту данный индикатор может активироваться. Внимание! |
 Индикатор неисправности двигателя Загоревшись после запуска двигателя, индикатор указывает на проблемы в работе двигателя, которые могут отразиться на качестве выхлопных газов. Обратитесь в сервис для диагностики. Полезная информация |
 Индикатор необходимости ТО двигателя Горящий индикатор свидетельствует о наличии неисправностей в двигателе, не затрагивающих выхлопную систему. В таком случае рекомендуется посетить сервис. |
 Индикатор давления масла Если индикатор активируется, это указывает на низкий уровень моторного масла. Остановитесь в безопасном месте, выключите двигатель, чтобы не повредить узлы. Через несколько минут после остановки проверьте уровень масла и при необходимости долейте. Если масло в норме, но индикатор продолжает светиться, обратитесь в сервисный центр. |
 Индикатор зарядки аккумулятора Если индикатор активируется после запуска, это сигнализирует о проблеме в системе зарядки аккумулятора. В этом случае нужно обратиться в сервисный центр. |
 Индикатор перегрева трансмиссии Указывает на перегрев масла автоматической коробки. Если индикатор горит, остановите автомобиль и выключите двигатель, чтобы дать коробке остыть. Если после этих действий индикатор не гаснет, обратитесь в сервисный центр. |
 Индикатор системы «старт-стоп» Указывает на активное состояние системы и соблюдение всех условий для её работы. |
 Индикатор неисправности системы «старт-стоп» Светящийся индикатор говорит о неисправности системы «старт-стоп». |
 Индикатор ограничения скорости Если данный индикатор светится, это значит, что функция ограничения скорости активирована. |
 Индикатор адаптивного круиз-контроля Если светится белый индикатор, это означает, что адаптивный круиз-контроль включен и готов к работе. Если индикатор зеленого цвета, это говорит о том, что функция включена и задана крейсерская скорость. |
 Индикатор неисправности адаптивного круиз-контроля Если горит индикатор, это говорит о наличии проблемы в системе адаптивного круиз-контроля. В этом случае необходимо прекратить использование функции и обратиться в сервисный центр. |
 Индикатор интеллектуального круиз-контроля Если индикатор ярко белый, это говорит о включении системы интеллектуального круиз-контроля и готовности к работе. Если он зеленый, это означает, что скорость успешно установлена. Если индикатор светится красным, это сигнализирует о неисправности системы. В этом случае рекомендуется отказаться от использования функции и как можно скорее обратиться в сервисный центр. |
 Индикатор круиз-контроля для движения по пересеченной местности Если индикатор светится белым, это подтверждает, что функция активирована и готова к работе. Светящийся зеленый индикатор указывает на то, что функция функционирует. Красный индикатор говорит о неисправности и требует обращения в сервисный центр. |
 Индикатор помощи при движении по полосе Активируется индикатор с белым логотипом автомобиля, указывающий на включение функции помощи движению по полосе. Индикатор с желтым логотипом предупреждает о блокировке датчика системы. Необходимо проверить, нет ли загрязнений и убрать их, если они есть. Красный логотип говорит о неисправности функции помощи. В этой ситуации рекомендуется незамедлительно обратиться в сервисный центр. Белая линия разграничения указывает на активированную функцию предупреждения о выезде за пределы полосы. Красная линия разграничения предупреждает о сбое в системе и требует корректировки направления движения. Серая линия говорит о том, что не удается обнаружить границы полосы. Зеленая линия свидетельствует об успешной настройке направления движений с помощью функции помощи. |
| Данные из руководства пользователя для Tank 300 |
Указатели

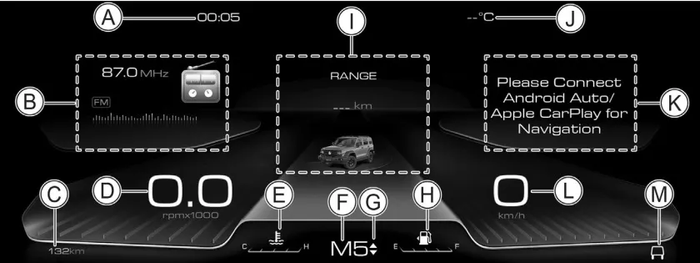

| Ⓐ Цифровые часы Ⓑ Левый информационный экран Ⓒ Общий пробег автомобиля Ⓓ Тахометр Ⓔ Указатель температуры охлаждающей жидкости Ⓕ Информация о текущей передаче Ⓖ Напоминание о необходимости смены передачи Ⓗ Уровень топлива Ⓘ Центральный информационный монитор Ⓙ Наружная температура Ⓚ Правый информационный экран Ⓛ Спидометр Ⓜ Режимы вождения |
| Указатель температуры охлаждающей жидкости Отображает примерную температуру охладительной жидкости двигателя. Внимание! |
| Уровень топлива Отображает приблизительное количество горючего в баке. Полезная информация |
| Тахометр Отображает текущие обороты двигателя. |
| Спидометр Указывает на текущую скорость автомобиля. |
| Информационный дисплей Содержимое левого, центрального и правого дисплеев можно настраивать индивидуально (данные о вождении, мультимедиа и т. д.) Полезная информация |
| Напоминание о смене передачи Если скорость автомобиля не соответствует выбранной передаче, прибор отобразит напоминание о необходимости переключения. 〉 Символ «треугольник, направленный вверх»: сигнал повышать передачу. 〉 Символ «треугольник, направленный вниз»: сигнал понижать передачу. |
| Информация из руководства пользователя Tank 300 |
Если этот материал был вам полезен, оставьте комментарий. Если оказались неточности или материал не удовлетворяет вашим ожиданиям, не стесняйтесь сообщить об этом.
