В данной статье содержится расшифровка символов, представленных на панели приборов Mazda 6 второго поколения, выпущенной в период с 2007 по 2012 год. Информация о значении этих пиктограмм основана на руководстве пользователя для модели Mazda 6 GH (ссылка в конце таблицы).
Значки на панели приборов коротко
Расшифровка пиктограмм

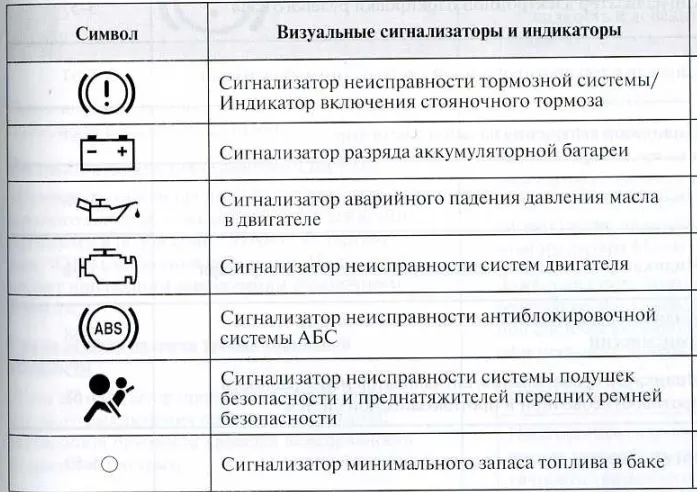

 Индикатор неисправности тормозной системы/Индикатор стояночного тормоза Данная контрольная лампа сигнализирует о нескольких состояниях: Когда активен стояночный тормоз, индикатор светится. Он загорается при перемещении переключателя зажигания в положение «START» (Старт) или «ON» (Включено). Лампа гаснет после отключения тормоза. Если индикатор не пропадает после отключения стояночного тормоза, это может означать неисправность системы торможения. В этом случае следует немедленно остановиться на обочине или краю дороги. Проблемы с тормозами могут проявляться в увеличении усилия на тормозной педали или ее повышенной чувствительности (например, если педаль находится ближе к полу, чем обычно). Следуйте этим шагам: 1. Заглушите двигатель и проверьте уровень тормозной жидкости. Если необходимо, добавьте жидкость до нужного уровня (см. гл. 8). 2. После добавления жидкости убедитесь, что индикатор не горит. Если индикатор продолжает гореть или возникают другие симптомы неисправности тормозной системы, эксплуатация автомобиля запрещена. В таком случае необходимо вызвать эвакуатор для транспортировки автомобиля на сервисный пункт официального дилера Mazda. Даже если индикатор погас, следует проверить систему торможения на сервисе. ПРИМЕЧАНИЕ Добавление тормозной жидкости может быть следствием утечек в системе, поэтому рекомендуется как можно скорее получить проверку на сервисной станции Mazda, даже если индикатор не светится. ОПАСНОСТЬ Не допускается движение автомобиля с работающим индикатором неисправности тормозной системы. Немедленно обратитесь в сервисный центр официального дилера Mazda для устранения неисправностей. Дальнейшая эксплуатация может быть опасной, так как может произойти полное отключение тормозов. |
 Индикатор разряда аккумулятора Индикатор активируется при включении зажигания и отключается после запуска двигателя, выполняя проверку его работоспособности. Если индикатор не светится при включении зажигания, обратитесь в сервисный центр официального дилера Mazda для диагностики. Неправильная работа индикатора может привести к тому, что вы не узнаете о низком уровне заряда аккумулятора. Если индикатор начинает мигать во время движения, это может указывать на неисправность генератора или системы электроснабжения. В этом случае следует быстро свернуть на обочину и остановиться. Проверьте состояние ремня генератора и обратитесь в сервисный центр для ремонта. ВНИМАНИЕ При горящем индикаторе дальнейшая эксплуатация автомобиля запрещена, так как возможно внезапное отключение двигателя, что чревато аварией. |
 Индикатор низкого давления масла в двигателе Индикатор активируется при включении зажигания и отключается, когда двигатель запущен. Низкое давление масла может вызвать серьезные повреждения двигателя. Этот индикатор сигнализирует о проблемах с давлением масла, а не с уровнем. Уровень масла проверяется с помощью щупа (см. гл. 8). При запуске двигателя обязательно проверяйте работу индикатора. Если индикатор продолжает гореть после старта двигателя, немедленно выключите двигатель и проверьте уровень масла. Если он слишком низок, добавьте масло до необходимого уровня. Заново запустите двигатель и проверьте, не продолжает ли гореть индикатор. Если индикатор не гаснет даже после добавления масла, остановите двигатель и вызовите эвакуатор на сервисную станцию официального дилера Mazda. Недостаток масла в двигателе может привести к его поломке. Если индикатор начал гореть во время движения, следуйте этим рекомендациям: 1. Сверните на обочину и остановитесь на ровной поверхности. 2. Выключите двигатель и подождите 5 минут для осуществления стока масла в поддон. 3. Проверьте уровень масла (см. гл. 8). Если он низкий, добавьте масло. 4. Запустите двигатель и убедитесь, что индикатор погас. Если индикатор все равно горит, остановите двигатель и доставьте автомобиль на сервисную станцию официального дилера Mazda. Если индикатор погас после добавления масла, рекомендуется быстро обратиться в сервис для проверки состояния двигателя. ВНИМАНИЕ Работа двигателя при включенном индикаторе аварийного падения давления масла запрещена. Эксплуатация автомобиля с низким уровнем масла также недопустима, так как это может вызвать поломку двигателя. |
 Индикатор неисправностей двигателей Индикатор загорается при включении зажигания и выключается после нового запуска двигателя. Если он активируется во время движения, возможно, есть отсутствие функционирования некоторых систем двигателя. Важно, чтобы водитель обратил внимание на момент, когда загорелся индикатор, чтобы позже сообщить об этом специалистам сервиса. Причины включения индикатора могут быть следующие: • Слишком низкий уровень топлива или почти пустой бак. • Системные неисправности электрооборудования. • Неисправности систем, связанных с очисткой выхлопных газов. Если индикатор продолжает гореть или мигает, снизьте скорость и немедленно обратитесь в сервисный центр официального дилера Mazda. ВНИМАНИЕ Эксплуатировать автомобиль с горящим индикатором неисправности двигателя запрещено. |
 Индикатор неисправности ABS Индикатор загорается на несколько секунд, когда включается зажигание. Если индикатор ABS продолжает гореть в процессе движения, это указывает на проблему с системой. В данном случае ABS отключится, но тормозная система останется в исправном состоянии. Если загорелся данный индикатор, срочно обратитесь в сервисный центр официального дилера Mazda. ПРИМЕЧАНИЕ Если при запуске двигателя использовался аккумулятор другого автомобиля, индикатор ABS может загореться из-за неравномерного вращения коленчатого вала. В этом случае это не говорит о неисправности ABS, просто зарядите аккумулятор. |
 Индикатор неисправности электронного регулятора тормозных сил При обнаружении проблем в работе одного из элементов системы, одновременно загораются индикаторы тормозной системы и ABS. Наиболее вероятная причина — неисправность электронного регулятора. ОПАСНОСТЬ Движение на автомобиле с двумя одновременно загорающимися индикаторами неисправности тормозов и ABS запрещено. Немедленно обратитесь в сервисный центр официального дилера Mazda для проверки состояния тормозной системы. Это может чревато тем, что при экстренном торможении задние колеса могут заблокироваться раньше установленного времени. |
 Индикатор неисправности систем безопасности При работающей системе подушек безопасности индикатор загорается кратковременно при включении зажигания. В нормальном состоянии индикатор должен выключиться через установленное время. При мигании или постоянном горении индикатора следует срочно обратиться в сервисный центр Mazda. В противном случае подушки безопасности могут не сработать при аварии, что угрожает безопасности всех пассажиров. ОПАСНОСТЬ Запрещается самостоятельное вмешательство в систему подушек безопасности. Все работы по обслуживанию и ремонту должны проводиться только в сервисах Mazda. Самостоятельное вмешательство может привести к непредсказуемым последствиям, включая несчастные случаи на дороге. |
 Индикатор минимального уровня топлива Индикатор, встроенный в указатель уровня топлива, оповещает водителя о минимальном количестве топлива в баке. Заправляйте бак своевременно, не дожидаясь включения индикатора. Полное исчерпание топлива может вызвать повреждение топливного насоса. |

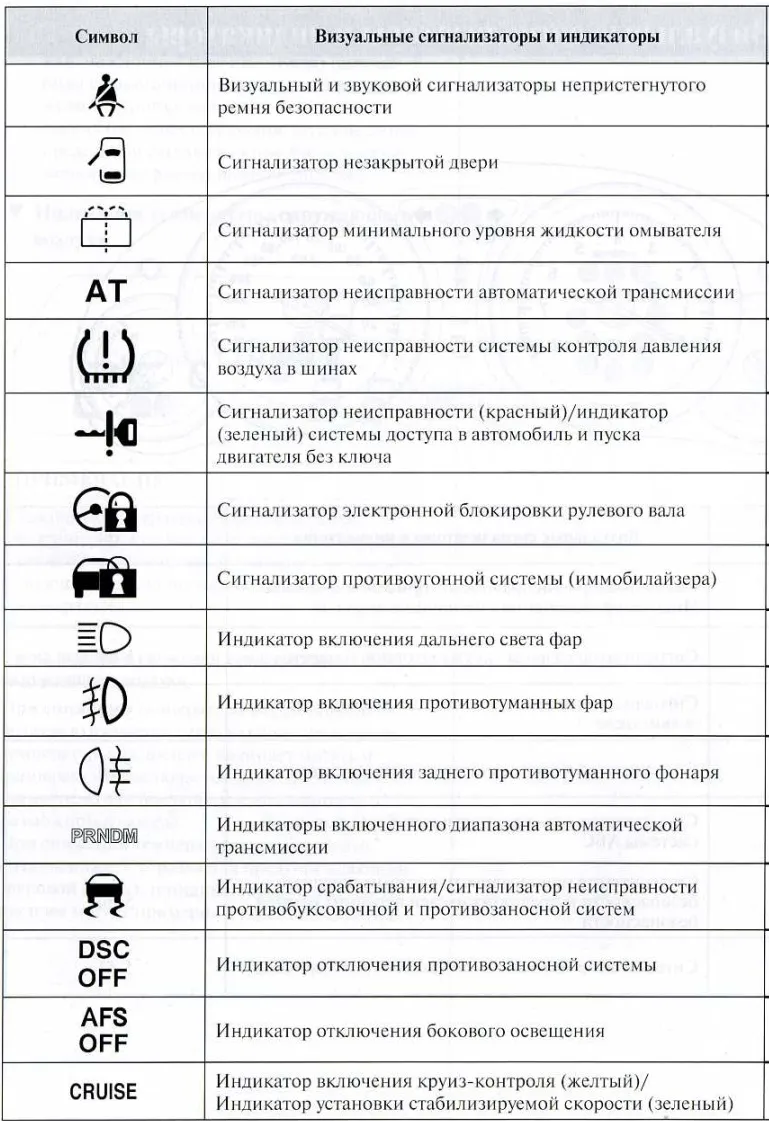

 Индикатор непристегнутого ремня безопасности Этот индикатор загорается, если ключ зажигания находится в положении «ON» и ремень водителя не пристегнут. ПРИМЕЧАНИЕ Функцию сигнализации о непристегнутом ремне можно отключить. Обратитесь в сервисный центр Mazda для изменения параметров. Положение водителя Если ремень безопасности водителя не пристегнут и скорость автомобиля превышает 20 км/ч, начнется мигание индикатора и звук. Если звуковой сигнал включен, он будет продолжать работать даже при снижении скорости ниже 20 км/ч, и выключится только при пристегивании ремня или по истечении времени.  Пассажирское сиденье Если передний пассажир не пристегнут, индикаторы оповестят об этом водителя и пассажира. Если скорость превышает 20 км/ч, индикатор начнет мигать, а звуковой сигнал возобновится, даже если скорость снизится. Если на подушке переднего пассажира есть вещи, сигнализация может сработать в зависимости от их веса. ПРИМЕЧАНИЕ — Не кладите дополнительные подушки на сиденье переднего пассажира, так как это может мешать работе датчика нагрузки. — Если на переднем сиденье находится маленький ребенок, система может не сработать.  Заднее сиденье Если ремни задних пассажиров не пристегнуты и ключ зажигания в положении «ON», индикатор загорается на центральной консоли. Предупреждение идет с помощью визуального индикатора. Он может светиться красным, если ремень не пристегнут, и зеленым, если пристегнут. ПРИМЕЧАНИЕ Если ремни не будут пристегнуты определенный период времени, индикаторы отключатся. |
 Индикатор открытых дверей Этот индикатор загорается, когда одна из дверей открыта или не закрыта до конца. Перед началом движения убедитесь, что все двери плотно закрыты. |
 Индикатор низкого уровня жидкости омывателя Этот индикатор предупреждает о том, что в бачке для омывателя осталось минимальное количество жидкости. При его включении обязательно долейте жидкость (см. гл. 8). |
 Индикатор неисправности автоматической коробки передач Индикатор загорается на несколько секунд при включении зажигания. Он активируется при обнаружении неисправности в трансмиссии. ВНИМАНИЕ При горящем индикаторе возможны проблемы в электросистеме, что чревато поломкой трансмиссии. Необходимо срочно обратиться в сервисный центр официального дилера Mazda. |
 Индикатор контроля давления в шинах После включения зажигания индикатор загорается на несколько секунд. Если давление в одной или нескольких шинах падает ниже нормы, индикатор загорится с одновременным звуковым сигналом. При неисправности системы индикатор может мигать. ОПАСНОСТЬ Если индикатор светится постоянно или мигает, необходимо снизить скорость и остановиться без резких движений. Проверьте шины на предмет повреждений и подкачайте их до нормы либо замените колесо. Обратитесь в мастерскую или сервис для ремонта. Если индикатор продолжает сигнализировать после подкачки, возможно, шина проколота. Замените поврежденное колесо запасным (см. стр. 7-15). ПРИМЕЧАНИЕ — Давление корректируется только на холодных шинах. Дайте автомобилю остыть после поездки. — Если сигнализация о падении давления продолжает светиться, возможно, необходимо проверить давление на скорости не менее 25 км/ч на протяжении 10 минут. — Игнорировать сигналы контроля давления в шинах не следует. Это может привести к серьёзным последствиям. |
 Индикатор системы доступа без ключа Индикатор может светиться красным или зеленым. Индикатор неисправности (красный) — При нажатии кнопки старта индикатор загорается на короткий срок. Если система не функционирует, индикатор продолжает светиться. ОПАСНОСТЬ При включении данного индикатора эксплуатация автомобиля запрещена. Необходимо использовать запасной ключ и как можно быстрее обратиться в сервис для проверки. Индикатор мигает Условия для его мигания: — Селектор не может переключиться в «ACC» из-за разряжения носителя или физического отсутствия ключа в сигнализуеемой зоне. Если условия не соблюдены, индикатор прекращает мигать при наличии ключа внутри. ПРИМЕЧАНИЕ Сигнализация о выходе носимого ключа может срабатывать при наличии металлических предметов рядом с ним. Зеленый индикатор Загорится при нажатии на тормозную педаль, сигнализируя о наличии ключа и возможности запуска двигателя. Если батарея разряжена, индикатор будет мигать, предупреждая о необходимости замены. |
 Индикатор блокировки рулевого вала Индикатор включается при зажигании и остается включенным несколько секунд. Если индикатор мигает, это может указывать на проблемы с отключением блокировки. |
 Индикатор противоугонной системы (иммобилайзера) Индикатор начинает мигать через 2 секунды после выключения зажигания. Мигать он будет до следующего запуска с помощью зарегистрированного ключа. При этом система выключится. Если двигатель не запускается и индикатор продолжает гореть, возможно, проблема с противоугонной системой. Обратитесь в сервисный центр Mazda. |
 Индикатор дальнего света Индикатор активируется в двух ситуациях: • Включение дальнего света фар. • Когда включается дальний свет, управляя указателями поворота. |
 Индикатор передних противотуманных фар Индикатор горит при активации передних противотуманных фар. |
 Индикатор заднего противотуманного фонаря Иконка загорается при включении заднего противотуманного фонаря. |
 Индикатор передачи и диапазона (для автоматической трансмиссии) Индикатор отображает текущее положение рычага переключения автоматической трансмиссии. В режиме ручного переключения отображается индекс «M» и номер включенной передачи. |
 Индикатор аварийной работы систем противобуксовки и противозаносной системы Индикатор загорается на несколько секунд при запуске зажигания. Если он мигает, значит, система активна. Если индикатор горит стационарно, значит, есть неисправности в системах, что повлияет на их работоспособность. Обратитесь в официальное представительство Mazda для диагностики. |
 Индикатор отключения системы противозаноса Индикатор загорается действуя несколько секунд. Если индикатор горит при нормальной работе систем — срочно обратитесь в сервис, так как это указывает на неисправности. ПРИМЕЧАНИЕ Индикатор будет мигать при отключенной системе или после разряда аккумулятора. |
 Индикатор блокировки бокового освещения Данный индикатор кратковременно появляется при включении зажигания. Если индикатор не гаснет или мигает, обратитесь в сервисный центр. ПРИМЕЧАНИЕ При отключении аккумулятора или замене предохранителей индикатор может мигать. Для его отключения выполните процедуру перезапуска системы. |
 Индикатор системы круиз-контроля Индикатор может светиться желтым или зеленым. Желтый индикатор сообщит о том, что система включена. Зеленый индикатор отображает значение установленной скорости. |

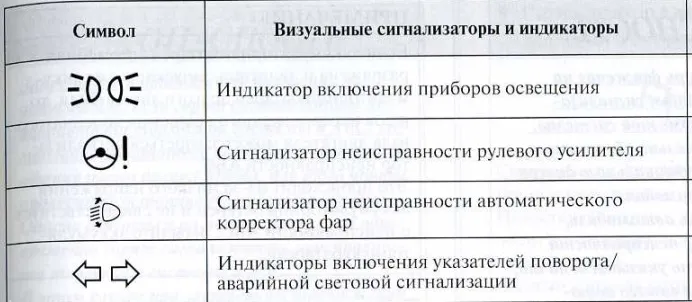

 Индикатор освещения Этот индикатор показывают что включен один из режимов внешнего освещения. |
 Индикатор неисправности руля Сигнализация включается при запуске и гаснет после старта. Если же она загорается во время движения, это указывает на неисправность и требует обращения в сервисный центр. ПРИМЕЧАНИЕ При активированном индикаторе усилие на руле может увеличиться, что затруднит управление автомобилем. |
 Индикатор неисправности автоматического контроля фар Индикатор загорается на несколько секунд при включении. Если индикатор продолжает гореть, обратитесь в сервисный центр для устранения проблемы. ПРИМЕЧАНИЕ На моделях с боковым освещением AFS, этот индикатор отсутствует, функция контролирования выполняется другим индикатором. |
 Индикаторы поворота и аварийной сигнализации Индикаторы мигают при активации указателей поворота или аварийного сигнала. ПРИМЕЧАНИЕ Если индикаторы постоянно светятся или мигают с частотой, это может указывать на перегоревшую лампочку. |
| Данные взяты из руководства пользователя Mazda 6 GH. |

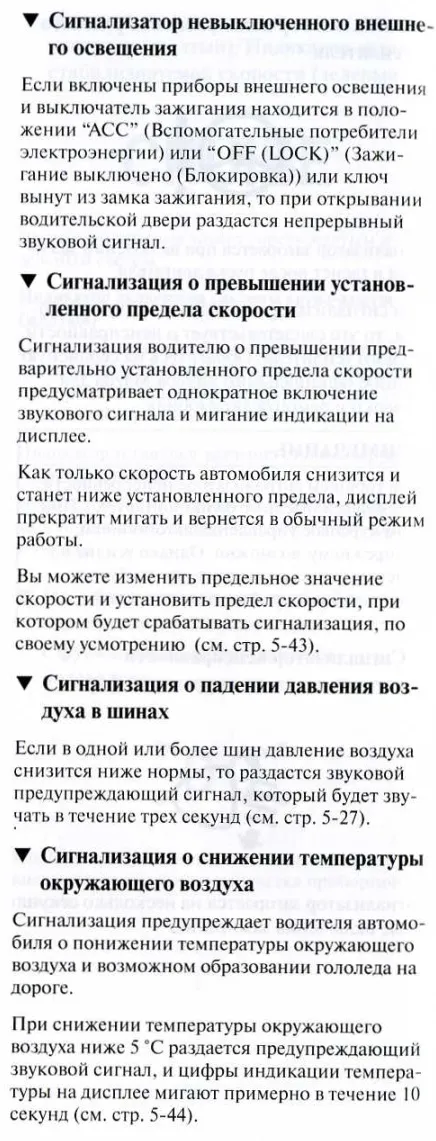

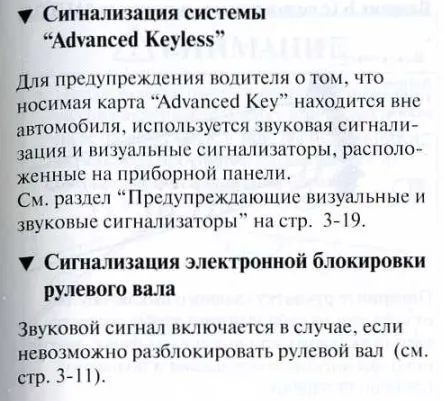

Звуковые сигналы
