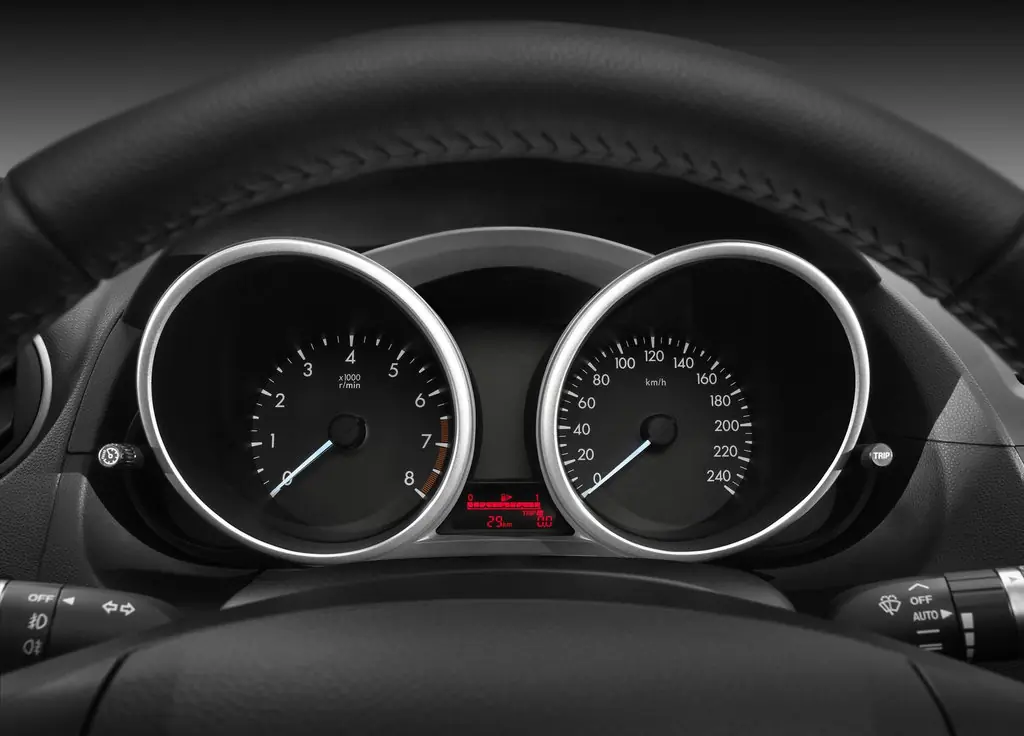

В данном материале представлена полная информация о значках на панели приборов Mazda 5 второго поколения (CW) за период с 2010 по 2015 годы. Значения символов были собраны из инструкции по ремонту Mazda 5 2 (ссылка доступна в конце таблицы).

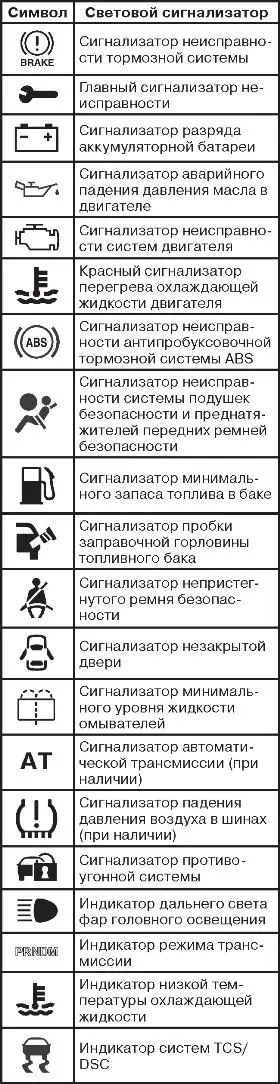

Значки на панели коротко
Расшифровка пиктограмм
 Индикатор неисправности тормозной системы В случае, если индикатор остается активным после полного отключения стояночного тормоза, это может указывать на проблемы в тормозной системе. При обнаружении такой ситуации необходимо осторожно остановиться на обочине дороги. Возможно, вы заметите, что нажимать на тормоз стало тяжелее или путешествие тормозов увеличилось (педаль опускается ниже обычного уровня). В обеих ситуациях тормозной путь может удлиниться. 1. Выключите двигатель и проверьте уровень тормозной жидкости в бачке. Если уровень низкий, долейте тормозную жидкость до необходимого уровня. 2. После пополнения тормозной жидкости проверьте, продолжает ли гореть индикатор. Если индикатор остается включенным или есть другие признаки неисправности тормозной системы, дальнейшее движение на автомобиле запрещено. Вам следует доставить автомобиль с помощью эвакуатора на сервис официального дилера Mazda. Даже если индикатор погаснет, рекомендуется срочно проверить тормозную систему в сервисе Mazda. Примечание: ВНИМАНИЕ |
 Основной индикатор неисправности Этот индикатор будет гореть постоянно в следующих случаях. В этих ситуациях вам стоит обратиться в сервисный центр официального дилера Mazda: — Неисправности регенеративной тормозной системы; — Проблемы с системой заряда аккумулятора; — Сбой в работе датчика тормоза. В автомобилях с приборами типа А следует проверить состояние автомобиля в случае возникновения неисправности системы или обратиться в сервисный центр официального дилера Mazda. ВНИМАНИЕ |
 Индикатор неисправности системы ABS Если индикатор системы ABS загорается во время движения, это сигнализирует о том, что модуль управления системы обнаружил сбой в работе. В данном случае система ABS отключается, однако тормозная система автомобиля продолжит работать как обычно, исключая лишь функции ABS. Рекомендуется сразу же обратиться в сервис официальный дилера Mazda, если загорелся индикатор ABS. Примечание: |
 Одновременное включение индикаторов неисправности тормозной системы и ABS Если электронный регулятор тормозных сил фиксирует сбой работы одного из компонентов, одновременно активируются индикаторы тормозной системы и ABS. Чаще всего причиной такого явления является неисправность в электронном регуляторе тормозов. ВНИМАНИЕ |
 Индикатор разряда аккумулятора При включении этого сигнала во время движении это свидетельствует о неисправности генератора или зарядной системы аккумулятора. Убедитесь в безопасности, остановитесь на обочине дороги. В таких случаях обязательно направляйтесь в сервисный центр официального дилера Mazda. ВНИМАНИЕ |
 Индикатор аварийного падения давления масла в двигателе Этот сигнализатор предупреждает водителя о недостаточном или низком давлении масла в системе смазки двигателя. Если индикатор загорелся во время поездки, выполните следующие шаги: 1. Подробно проверьте уровень масла, снизив скорость, и затем остановитесь на ровной поверхности. 2. Выключите двигатель и подождите пять минут, чтобы масло стекло в поддон. 3. Проверьте уровень масла; если он ниже допустимого, добавьте нужный объем масла правильного типа. 4. Запустите двигатель и проверьте, погас индикатор. Если индикатор все еще активен после добавления масла, выключите двигатель и доставьте автомобиль на эвакуаторе к официальному дилеру Mazda. ВНИМАНИЕ |
 Индикатор неисправности систем двигателя Если данное уведомление загорается во время движения, это может означать, что существуют проблемы в системах двигателя. Важно, чтобы водитель обратил внимание на момент, обстоятельства и условия, при которых активировался индикатор, чтобы информировать об этом специалистов официального дилера Mazda. Индикатор неисправности систем может сигнализировать в следующих ситуациях: — Низкий уровень топлива; — Неисправности в традиционной электрооборудовании двигателя; — Неисправности в системе очистки выхлопных газов. Если индикатор продолжает гореть или мигает, движение на высокой скорости и работа двигателя на высоких оборотах запрещены, замедлите скорость и незамедлительно направляйтесь в сервис официальный дилера Mazda для диагностики и ремонта. |
 Красный индикатор перегрева охлаждающей жидкости двигателя Индикатор начинает мигать при повышении температуры охлаждающей жидкости и загорается постоянно, если температура продолжает расти. Необходимые действия водителя: В случае мигания индикатора, снизьте скорость и продолжайте двигаться медленно, чтобы снизить нагрузку на двигатель. Если индикатор заведомо горит, это сигнализирует о возможности перегрева двигателя. Немедленно остановитесь на обочине и заглушите двигатель. ВНИМАНИЕ |
 Индикатор неисправности системы подушек безопасности и ремней безопасности Если индикатор мигает или горит, или вовсе не светится при включении зажигания, значит, существует неисправность в системе подушек безопасности или преднатяжителей. В этом случае следует незамедлительно обратиться в официальную сервисную станцию Mazda. Если индикатор сигнализирует о проблеме, это может привести к неработоспособности подушек безопасности или преднатяжителей в случае аварии. ВНИМАНИЕ |
 Индикатор низкого уровня топлива в баке Данный индикатор информирует о том, что топливо в баке на исходе. Рекомендуется как можно скорее заправить автомобиль. |
 Индикатор пробки заправочной горловины Этот индикатор загорается на короткое время после включения зажигания. Если он активируется во время движения, это указывает на неправильную установку пробки. Остановите двигатель и исправьте положение пробки. |
 Индикатор ремня безопасности С индикатором для переднего пассажирского сиденья: индикатор незащищенного ремня загорится, если водитель или пассажир на переднем сиденье не пристегнуты (при включенном зажигании). Без индикатора для переднего пассажирского сиденья: индикатор непристегнутого ремня безопасности загорится, если водитель не пристегнут при включенном зажигании. |
 Индикатор незакрытой двери Этот индикатор срабатывает, если одна из дверей, включая багажник, не закрыта полностью. Перед началом поездки убедитесь в закрытии всех дверей автомобиля. |
 Индикатор неисправности автоматической коробки передач Этот индикатор активируется при наличии проблем с автоматической коробкой передач. ВНИМАНИЕ |
 Индикатор контроля давления в шинах (при наличии) Если система контроля давления в шинах неисправна, индикатор будет мигать примерно минуту после включения зажигания, а затем загорится постоянно. Обязательно обратитесь в сервисный центр официального дилера Mazda для ремонта. |
 Индикатор сигнализации противоугонной системы Если двигатель не запускается с зарегистрированным ключом и индикатор сигнализации продолжает гореть, это может указывать на неисправность системы. Обратитесь на сервис официального дилера Mazda. |
 Индикатор TCS/DSC Постоянный свет индикатора может указывать на проблемы с антипробуксовочной системой (TCS), системой контроля устойчивости (DSC) или усилителем экстренного торможения. Эти системы могут работать неправильно. Советуем обратиться в сервисный центр официального дилера Mazda для проверки автомобиля. Примечание: |
 Индикатор «TCS OFF» Если индикатор светится, когда антипробуксовочная система (TCS) не отключена, обратитесь в сервисный центр официального дилера Mazda. Это может указывать на сбой в противозаносной системе. |
 Индикатор внешних огней При неисправности системы может мигать индикатор. В этом случае необходимо обратиться в сервисный центр официального дилера Mazda. |
 Индикатор неисправности рулевого усилителя Этот индикатор активен, если рулевой усилитель имеет неисправности, и горит при работающем двигателе. В случае активации индикатора следует заниматься профилактическим обследованием и срочно остановиться на обочине дороги. Если он не погаснет после повторного запуска двигателя, настоятельно рекомендуем обратиться в официальный сервисный центр Mazda. Примечание: |
 Индикаторы указателей поворота/аварийной сигнализации Если индикатор не мигает или его частота мигания возросла, вероятной причиной может быть перегорание одной из ламп. В этом случае стоит обратиться в сервисный центр официального дилера Mazda. |
| Информация из руководства по ремонту Mazda 5 CW |
Допинформация
Если представленных сведений недостаточно, рекомендуется ознакомиться с материалом, посвященным значкам на панели Mazda 3 BM.
Если данный материал показался вам полезным, поделитесь своим мнением в комментариях. Если же он оказался неинформативным или с ошибками, пожалуйста, также дайте знать.
