Расшифровка значков на панели приборов Mazda CX-5 1

В данном материале представлена интерпретация значков на приборной панели автомобиля Mazda CX-5 1 (KE) 2011-2017 годов выпуска. Информация о значении изображений собрана из руководства по эксплуатации модели СХ-5 КЕ (ссылка расположена в конце таблицы).

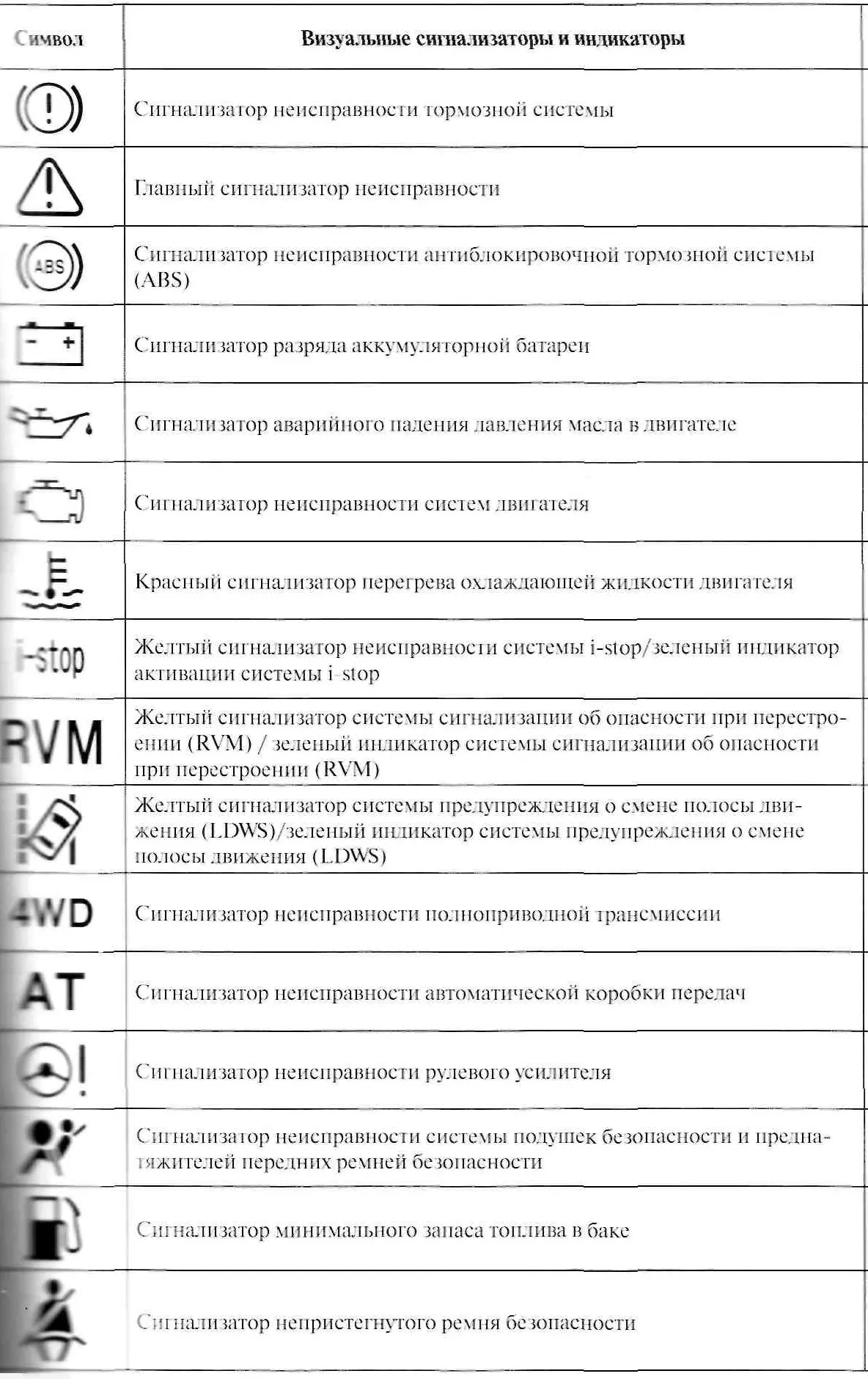

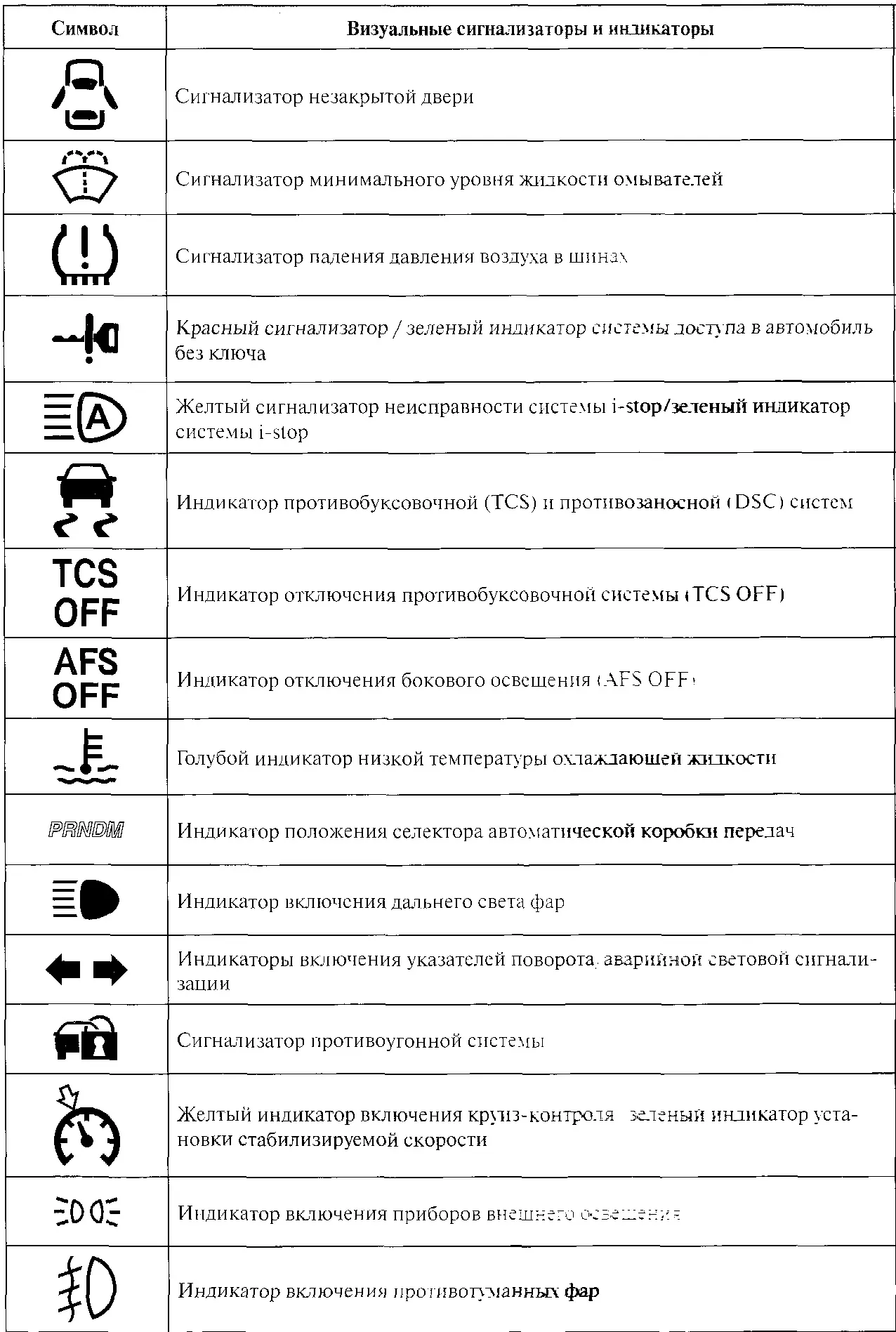

Значки на панели коротко

Подробная расшифровка

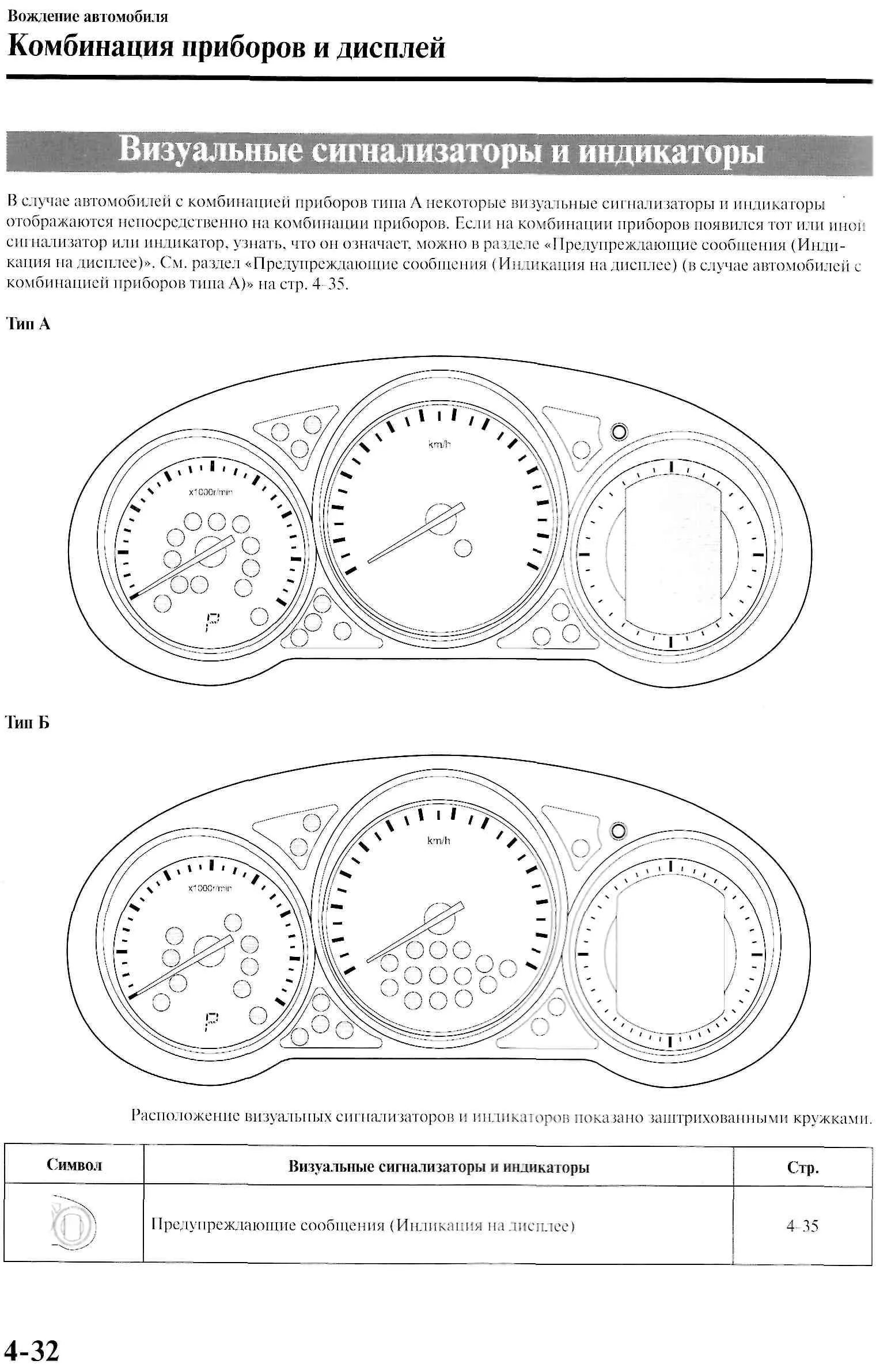

Иконки на панели приборов Mazda CX-5 1 2011-2017

Индикатор неисправности тормозной системы
Данный индикатор выполняет несколько задач:

— **Индикатор стояночного тормоза**
Появляется при активации стояночного тормоза и когда ключ зажигания в положении START или ON. Индикатор выключается, когда тормоз полностью отключен.

— **Индикатор низкого уровня тормозной жидкости**
Если светится после отключения стояночного тормоза, это может указывать на проблемы с тормозной системой. В этом случае необходимо сразу же остановиться на обочине или краю дороги.
Вы также можете ощутить, что на тормозную педаль требуется больше усилий, или она уходит ближе к полу. Это может увеличить тормозной путь.
1. Выключите двигатель, откройте капот и проверьте уровень тормозной жидкости в бачке. При необходимости долейте её до нормы (стр. 6-21).
2. После доливки проверьте, продолжает ли гореть индикатор.
Если он все еще светится или есть другие проблемы с тормозами, дальнейшее движение запрещено. Нужно эвакуировать автомобиль до сервисной станции официального дилера Mazda.
Даже если лампочка погасла, как можно скорее проверьте тормоза у официального дилера.

**ПРИМЕЧАНИЕ**
Доливка тормозной жидкости может быть вызвана утечкой в гидравлическом приводе. Обратитесь к официальному дилеру Mazda для диагностики даже если индикатор не горит.

Передвижение с горящим индикатором тормозной системы категорически запрещается. Необходимо срочно посетить сервисный центр Mazda для устранения неисправности.

Эксплуатация автомобиля в присутствии этого индикатора может быть крайне опасной, так как тормозная система может полностью выйти из строя в любой момент. Если индикатор продолжает светиться, требуются немедленные действия по проверке состояния тормозной системы на специализированной точке обслуживания.

**Главный индикатор неисправности**
При включении зажигания этот индикатор загорается на несколько секунд. Он остаётся включенным в следующих случаях и требует посещения сервисного центра:
— Проблема в системе регенерации тормозной энергии.
— Неисправна система зарядки аккумулятора.
— Нарушение работы датчика тормозной педали.
— Если в автомобиле установлена комбинация приборов типа А, необходимо проверить состояние автомобиля или посетить сервисный центр Mazda.

**Индикатор неисправности антиблокировочной системы (ABS)**
Индикатор загорается на несколько секунд при включении зажигания. Если он остаётся включённым во время движения, это значит, что блок управления ABS зафиксировал проблему, и система отключена. Однако тормоза сохранят свою работоспособность и действуют, как будто ABS отсутствует. При включении индикатора необходимо обратиться к официальному дилеру Mazda.

**ПРИМЕЧАНИЕ**
Если автомобиль запущен с разряженной батареей с помощью другого автомобиля, это может вызвать активацию индикатора ABS из-за неравномерного вращения коленчатого вала. Это не говорит о неисправности системы ABS. Нужно зарядить батарею. Изучите инструкцию по зарядке аккумулятора (стр. 6-30).

**Индикатор неисправности электронного регулятора тормозных сил**
Если блок управления регулятора обнаружит сбой в работе, одновременно загорятся индикаторы тормозной системы и ABS. Наиболее вероятная причина — некорректная работа регулятора тормозных сил.

**ОПАСНОСТЬ**
Продолжение движения при включённых индикаторах неисправности тормозной и ABS систем строго запрещено. Немедленно обратитесь на сервисную станцию Mazda для проверки состояния ABS и тормоза.
Передвижение автомобиля в этом состоянии может привести к преждевременному блокированию задних колес при экстренном торможении.

**Индикатор разряда аккумулятора**
Индикатор загорается при включении зажигания и тухнет после старта двигателя для проверки его работоспособности. Если индикатор загорелся во время движения, это указывает на проблемы с генератором или системой зарядки батареи. Следует немедленно остановиться в безопасном месте. В таких случаях обязательно обратитесь на сервисную станцию официального дилера Mazda.

**ВНИМАНИЕ**
Если индикатор разряда батареи горит, дальнейшая эксплуатация автомобиля опасна, так как это может привести к остановке двигателя в пути и аварии.

**Индикатор низкого давления масла в двигателе**
Индикатор загорается при включении зажигания и затем тухнет после запуска двигателя для проверки. Он сигнализирует о недостаточном или слишком низком давлении масла. Если индикатор загорается во время движения, следует:
1. Остановиться в безопасном месте.
2. Заглушить двигатель и подождать 5 минут, чтобы масло осело в поддоне.
3. Проверить уровень масла (стр. 6-18). Если уровень масла ниже нормы, долейте необходимое количество.
4. Запустите двигатель и проверьте, продолжает ли индикатор работать.
Если индикатор не гаснет даже после доливки масла, немедленно остановите двигатель и доставьте автомобиль на эвакуаторе к официальному дилеру Mazda.

**ВНИМАНИЕ**
Запуск двигателя при включённом индикаторе давления масла может привести к его поломке.

**Индикатор неисправности двигательных систем**
Индикатор загорается на несколько секунд при включении зажигания и гаснет после старта. Если он появляется во время движения, это может указывать на проблемы с одной из систем. Важно отметить время и обстоятельства возникновения сигнала для дальнейшей информации специалистам на сервисной станции Mazda.
Некоторые причины включения индикатора:
— Низкий уровень топлива в баке.
— Неисправность электрооборудования двигателя.
— Проблемы с нейтрализацией выхлопных газов.
Если индикатор остаётся включённым или мигает, не следует двигаться на высокой скорости или с высокими оборотами. Снизьте скорость и посетите ближайший сервисный центр Mazda.

**Индикатор перегрева охлаждающей жидкости**
Индикатор кратковременно загорается при включении зажигания, а затем гаснет. Если температура охлаждающей жидкости поднимается, индикатор начинает мигать, а затем горит постоянно.

**Действия водителя**
Если индикатор мигает,
— Уменьшите скорость и двигайтесь аккуратно.
Если индикатор горит,
— Срочно остановитесь и выключите двигатель. Следуйте инструкциям в разделе «Перегрев двигателя» (стр. 7-25).

**ВНИМАНИЕ**
Эксплуатация автомобиля при включенном индикаторе перегрева охлаждающей жидкости может привести к поломке двигателя.

**Жёлтый индикатор неисправности i-stop / зелёный индикатор активации i-stop**
Для безопасного использования автомобиля система i-stop постоянно контролирует действия водителя. Она использует жёлтые и зелёные индикаторы для уведомления о работе системы.

**Жёлтый индикатор**
Если он светится:
— После включения зажигания индикатор загорается на несколько секунд.
— Запускается при отключении системы i-stop.
— Если индикатор горит после автоматической остановки двигателя, это может блокировать его перезапуск.
Если жёлтый индикатор работает стабильно (кроме описанных ситуаций), необходимо обратиться в сервисный центр Mazda.

Если индикатор мигает,
Это означает неполадку системы i-stop — срочно обращайтесь на сервисный центр Mazda.

**Зелёный индикатор**
Если он горит, это значит, что система i-stop активирована. После перезапуска двигателя индикатор гаснет. Если он мигает, это предупреждает о возможной активации двигателя.

**Жёлтый индикатор неисправности RVM / зелёный индикатор RVM**
**Жёлтый индикатор RVM**
При включении зажигания индикатор загорается. Если система RVM в порядке, индикатор будет зелёным, если система отключена — погаснет. При неисправности RVM жёлтый индикатор остаётся гореть. Обратитесь к официальному дилеру Mazda.

**ПРИМЕЧАНИЕ**
Индикатор может включаться из-за временного падения чувствительности радиолокационного датчика. Это не говорит о поломке системы.

**Зелёный индикатор**
Горит, если система RVM активна и функционирует исправно.

**Жёлтый индикатор LDWS / зелёный индикатор LDWS**

**Жёлтый индикатор LDWS**
Он загорается при включении зажигания и тухнет при отключении LDWS или включается в режиме ожидания. Если он горит постоянно, это может быть связано с запотеванием передней камеры или движением ниже 65 км/ч, когда линии разметки не различимы.
Если индикатор мигает, это указывает на проблему системы. Срочно посетите станцию Mazda для проверки состояния автомобиля.

**ВНИМАНИЕ**
Если индикатор мигает во время движения или вдруг не загорается при включении зажигания, это может указывать на неисправность системы. Также учитывайте, что на всех колесах должны быть идентичные шины; использование неравномерно изношенных шин может ухудшить работоспособность системы LDWS.

**Зелёный индикатор LDWS**
Если он горит, это значит, что система вышла из режима ожидания при достижении скорости 65 км/ч и распознавания разметки.

**Индикатор неисправности 4WD**
Этот индикатор загорается на несколько секунд при включении зажигания и затем может гореть постоянно или мигать.
— Если индикатор светится постоянно, это может означать неисправность трансмиссии 4WD.
— Создаётся постоянный сигнал при слишком больших различиях в диаметре передних и задних колес.
— Индикатор мигает при перегреве масла в главной передаче или значительном различии скоростей вращения колес.

Если индикатор стабильно горит, обратитесь к сервисному центру Mazda.
Если он мигает, остановите автомобиль и дождитесь прекращения мигания или проконсультируйтесь в сервисе.

**Индикатор неисправности автоматической коробки передач**
При включении зажигания индикатор загорается на несколько секунд. Активация индикатора свидетельствует о проблемах с автоматической коробкой передач.

**ВНИМАНИЕ**
Индикатор указывает на неисправность электрической системы. Это может привести к поломке коробки передач, поэтому сразу направляйтесь к официальному дилеру Mazda.

**Индикатор неисправности рулевого усилителя**
Индикатор загорается с включением зажигания и гаснет после запуска двигателя. Если он остаётся включённым, это может указывать на неисправность рулевого усилителя.
При включении индикатора необходимо немедленно остановиться и выключить двигатель. Если индикатор продолжает светиться после перезапуска, рекомендуется обратиться на сервисную станцию официального дилера Mazda.

**ПРИМЕЧАНИЕ**
Если индикатор горит, это может значить, что рулевое управление требует больших усилий и может вызывать вибрацию. При частом быстром вращении рулевого колеса в неподвижном автомобиле возможно переход в аварийный режим, что ощущается как повышенное сопротивление.

**Индикатор неисправности системы подушек безопасности и преднатяжителей ремней**
Индикатор должен загореться на короткое время при включении зажигания и затем погаснуть. Если он мигает, постоянно горит или не загорается вообще, это может означать неисправность системы. В этом случае немедленно обратитесь на сервисную станцию официального дилера Mazda. Это важно, так как несовершенная система не сможет сработать в случае ДТП.

**ОПАСНОСТЬ**
Запрещается производить любые работы с системой подушек безопасности самостоятельно. Все ремонты должны проводить уполномоченные сервисные центры Mazda, поскольку любое вмешательство может представлять угрозу жизни.

**Индикатор минимального запаса топлива**
Этот индикатор предупреждает о том, что осталось минимальное количество топлива в баке. Пожалуйста, сразу же заправьте автомобиль.

**Сигнализатор непристегнутого ремня безопасности водителя**
Индикатор включается при зажигании, если водительское или переднее пассажирское сиденья заняты и ремень безопасности не пристегнут. Проблема информируется также звуковым сигналом при движении.
Если скорость превышает 20 км/ч и ремень не пристегнут, индикатор начнёт мигать, и сработает звуковой сигнал. Если ремень остался не пристёгнутым, звуковая сигнализация повторится.

**ПРИМЕЧАНИЕ**
Если скорость превысит 20 км/ч после отключения звука, индикатор снова начнёт мигать. Функция может активироваться, если на пассажирском сиденье находятся предметы, из-за которых срабатывает датчик.

**Индикатор непристегнутого ремня безопасности задних пассажиров**
Если ремни безопасности на заднем сиденье не пристегнуты, а зажигание включено, водитель и передний пассажир получат сигнал об этом. Индикатор будет светиться красным при непристегнутом ремне и зелёным при пристёгнутом.
Если пассажир на заднем сиденье отстегнёт ремень, будет включен звуковой сигнал.

**Индикатор открытой двери**
Этот индикатор будет гореть, если одна из дверей открыта или закрыта не полностью. Перед тем, как тронуться, проверьте, чтобы все двери были закрыты.

**Индикатор минимального уровня жидкости омывателя**
Этот индикатор предупреждает о низком уровне жидкости в бачке омывателя. При его активации необходимо долить жидкость (стр. 6-22).

**Индикатор контроля давления в шинах**
Этот индикатор загорается на некоторые секунды после включения зажигания. При падении давления в шинах индикатор будет гореть, а также услышите звуковой сигнал. Если система контроля давления в шинах не работает, индикатор будет мигать.

**ОПАСНОСТЬ**
При постоянном свете индикатора немедленно снизьте скорость и остановитесь, избегая резких манёвров. Игнорирование сигнала может привести к ДТП.
Если индикатор горит и звук сигнализации звучит примерно 3 секунды, это говорит о резком падении давления в шине.

**ПРИМЕЧАНИЕ**
Коррекцию давления в шинах следует проводить только на холодных шинах. Поэтому после поездки дайте автомобилю постоять, чтобы шины остыли.

**Красный индикатор / зелёный индикатор системы доступа без ключа**
Этот сигнализатор может светиться красным или зелёным цветом. Красный индикатор указывает на проблему в системе дистанционного управления замками. В таких случаях сигнализатор будет постоянно гореть.

**ВНИМАНИЕ**
Если индикатор горит или мигает, запуск двигателя может быть заблокирован. В таком случае следуйте указаниям в разделе «Как запустить двигатель при проблемах» и обращайтесь в сервисный центр Mazda.

При мигании индикатора красный сигнализирует о том, что ключ находится за границей зоны доступа или разряжен.
**Зелёный индикатор**
Горит, когда ключ находится внутри автомобиля и возможности запуска двигателя доступны.

**Жёлтый индикатор дальнего света / зелёный индикатор системы управления дальним светом**
**Жёлтый индикатор**
Указывает на проблему с системой дальнего света, если он мигает. Если он постоянно светится, возможно, камера перед стеклом запотела.

Если индикатор мигает, это сигнализирует о неисправностях в системе. Обратитесь в сервисный центр Mazda для проверки состояния автомобиля.
**Зелёный индикатор**
Горит при действующем дальнем свете.

**Индикатор TCS и DSC**
Индикатор загорится на несколько секунд после включения зажигания. Он будет мигать во время работы систем TCS и DSC. Если индикатор постоянно горит, возможно, имеются проблемы с этими системами. Обратитесь в сервисный центр официального дилера Mazda для диагностики.

**ПРИМЕЧАНИЕ**
Во время работы системы будет слышен характерный звук из моторного отсека.

**Индикатор отключения TCS**
Индикатор загорается на несколько секунд после включения зажигания и дополнительно, если кнопку TCS OFF нажать для отключения системы. Более подробная информация содержится в разделе «Кнопка отключения системы TCS» (стр. 4-91). Если индикатор продолжает гореть, даже если система TCS не отключалась, требуется обратиться в сервисный центр.

**Индикатор отключения AFS**
Индикатор AFS OFF будет мигать на короткое время при включении зажигания и затем погаснет. Если система AFS была отключена, индикатор будет гореть. Обратитесь в сервисный центр, если индикатор AFS OFF не загорается при включении зажигания или постоянно мигает.

**ПРИМЕЧАНИЕ**
Даже в случае неполадок система внешнего освещения будет функционировать нормально.

**Голубой индикатор низкой температуры охлаждающей жидкости**
Этот индикатор светится при низкой температуре охлаждающей жидкости. Если он остаётся включенным после прогрева, могут быть проблемы с датчиком температуры. Обратитесь к официальному дилеру Mazda для проверки.

**Индикатор положения селектора автоматической коробки передач**
Индикатор показывает положение селектора коробки передач. Он выполняет ту же функцию, что и индикатор включённой передачи, если автомобиль работает в ручном режиме переключения.

**Индикатор дальнего света**
Индикатор горит, если дальний свет фар включён или сигнализация дальним светом активирована с помощью рычага указателей.

**Индикаторы указателей поворота и аварийной сигнализации**
При включении указателей поворота мигает соответствующий индикатор (левый или правый). При включении аварийной сигнализации одновременно работают оба индикатора. Если индикатор горит постоянно или с интенсивным миганием, это может указывать на перегорание ламп. Обратитесь в сервисный центр Mazda для проверки состояния.

**Индикатор иммобилизатора**
Этот индикатор начинает мигать через каждые 2 секунды, когда режим OFF включается. При старте двигателя с зарегистрированным ключом мигание прекращается, и индикатор горит около 3 секунд. Если двигатель не запускается, возможно, проблема с иммобилизатором. Нужна консультация у официального дилера Mazda.

**Индикатор системы круиз-контроля**
Жёлтый индикатор загорается, когда активируется система круиз-контроля, указывая на то, что она включена. Зелёный индикатор показывает, что значение стабилизируемой скорости установлено.

**Индикатор включённого внешнего освещения**
Этот индикатор горит, когда работают внешние осветительные приборы. Если он мигает, это может указывать на неисправность системы. Обратитесь в сервисный центр официального дилера Mazda.

**Индикатор передних противотуманных фар**
Индикатор загорается при включении передних противотуманных фар.

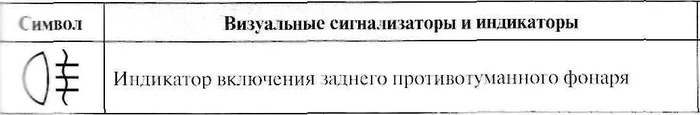

**Индикатор заднего противотуманного фонаря**
Этот индикатор указывает на включение заднего противотуманного фонаря.

Данные взяты из руководства пользователя Mazda CX-5 1 (KE)

ath />Нравится1

ath />Не нравится

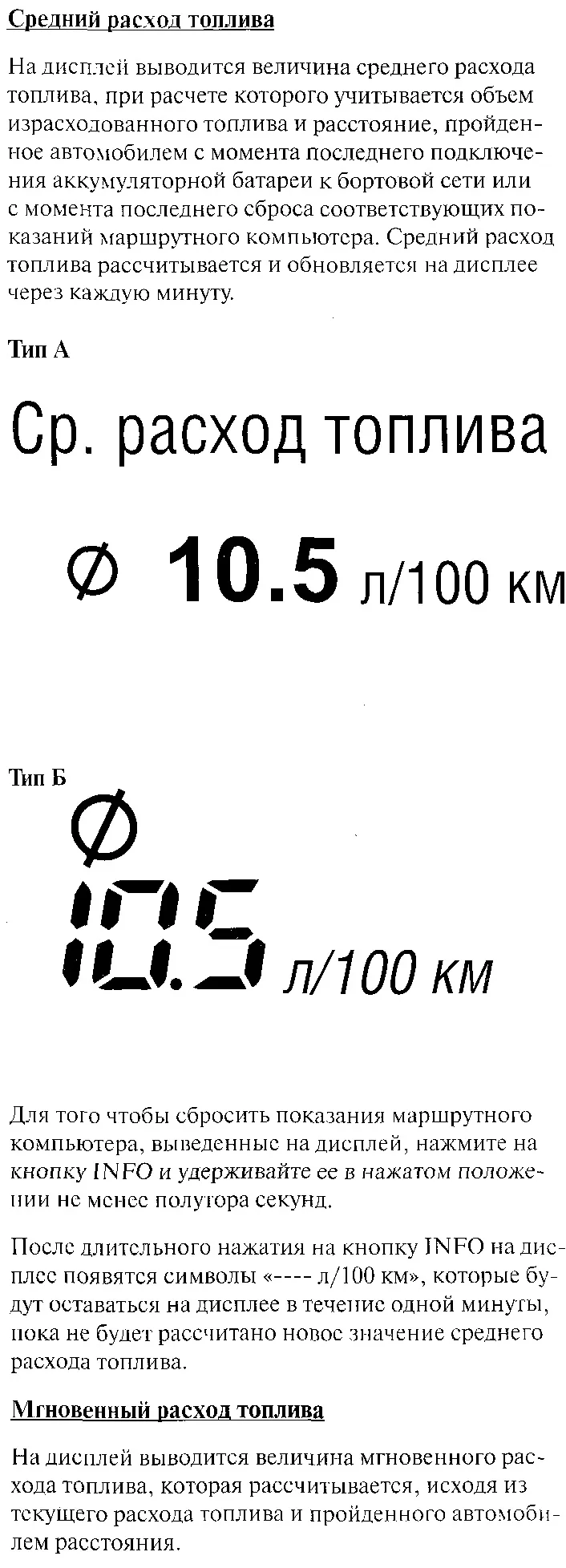

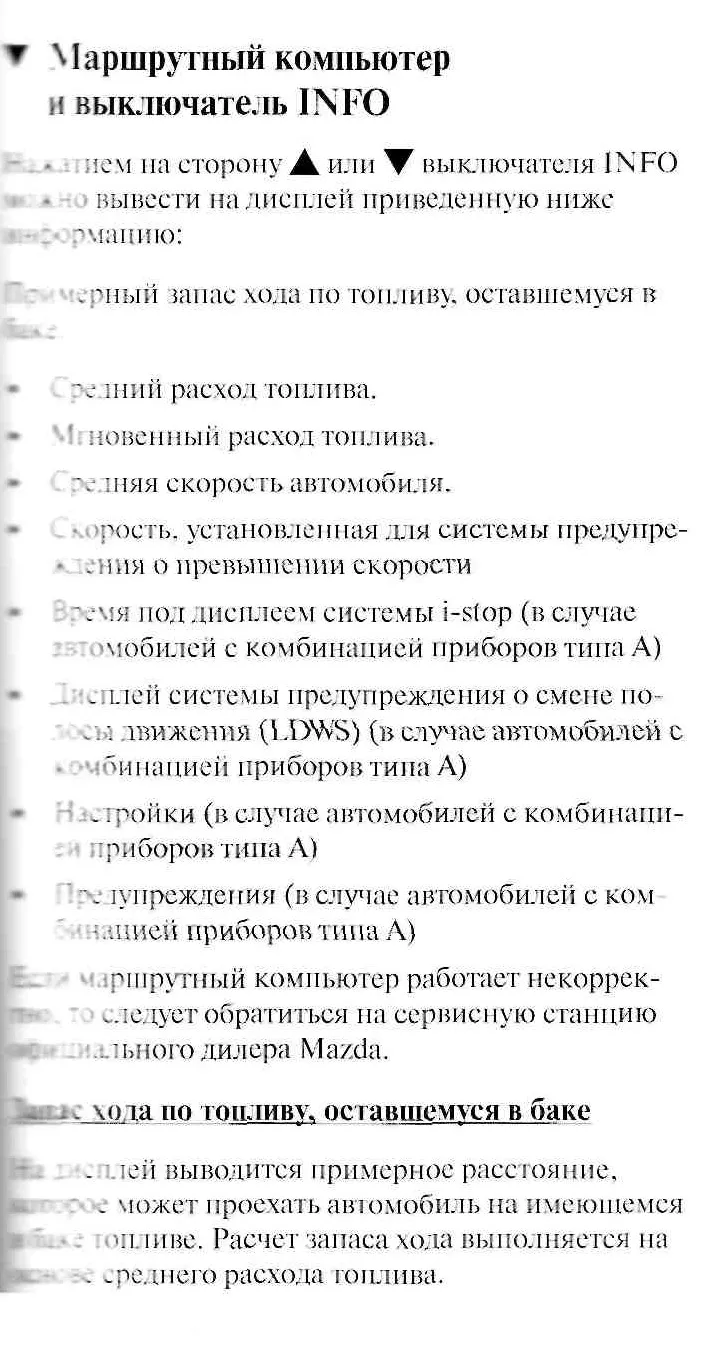

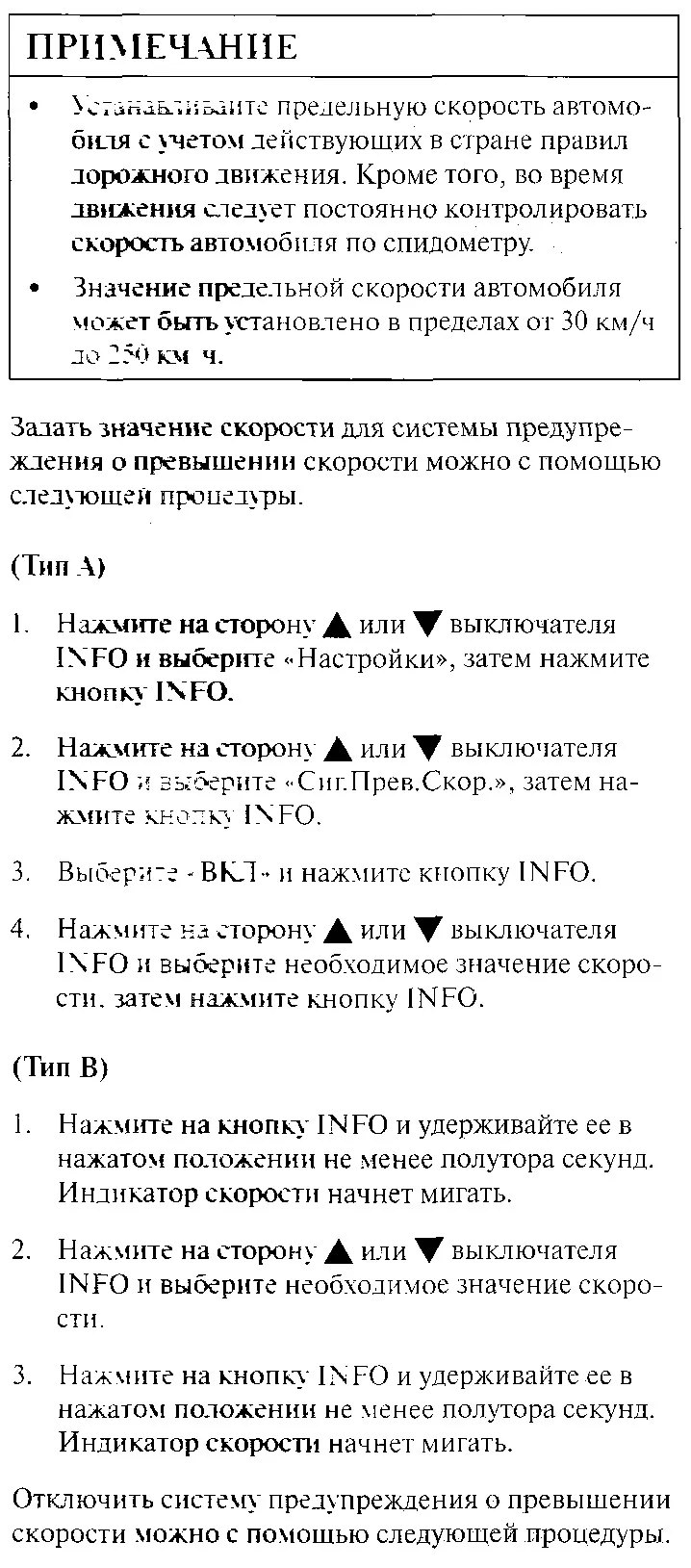

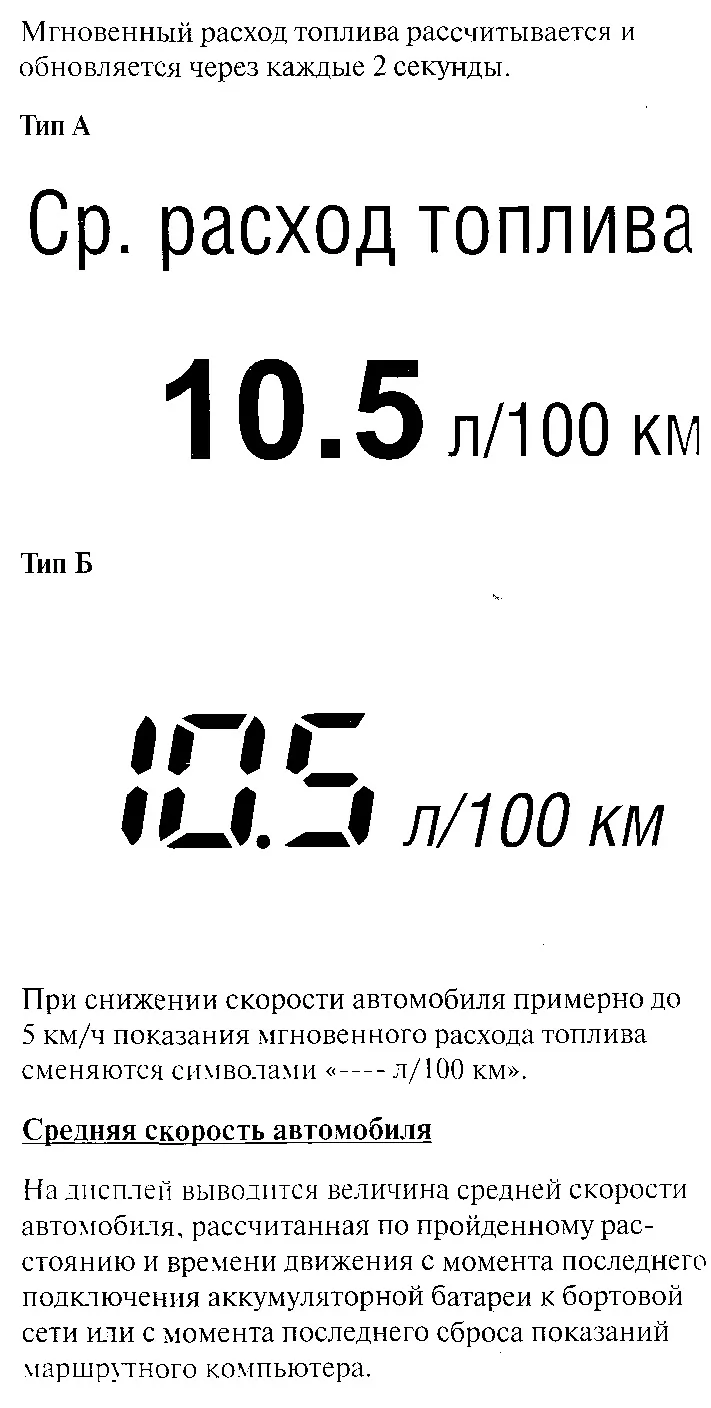

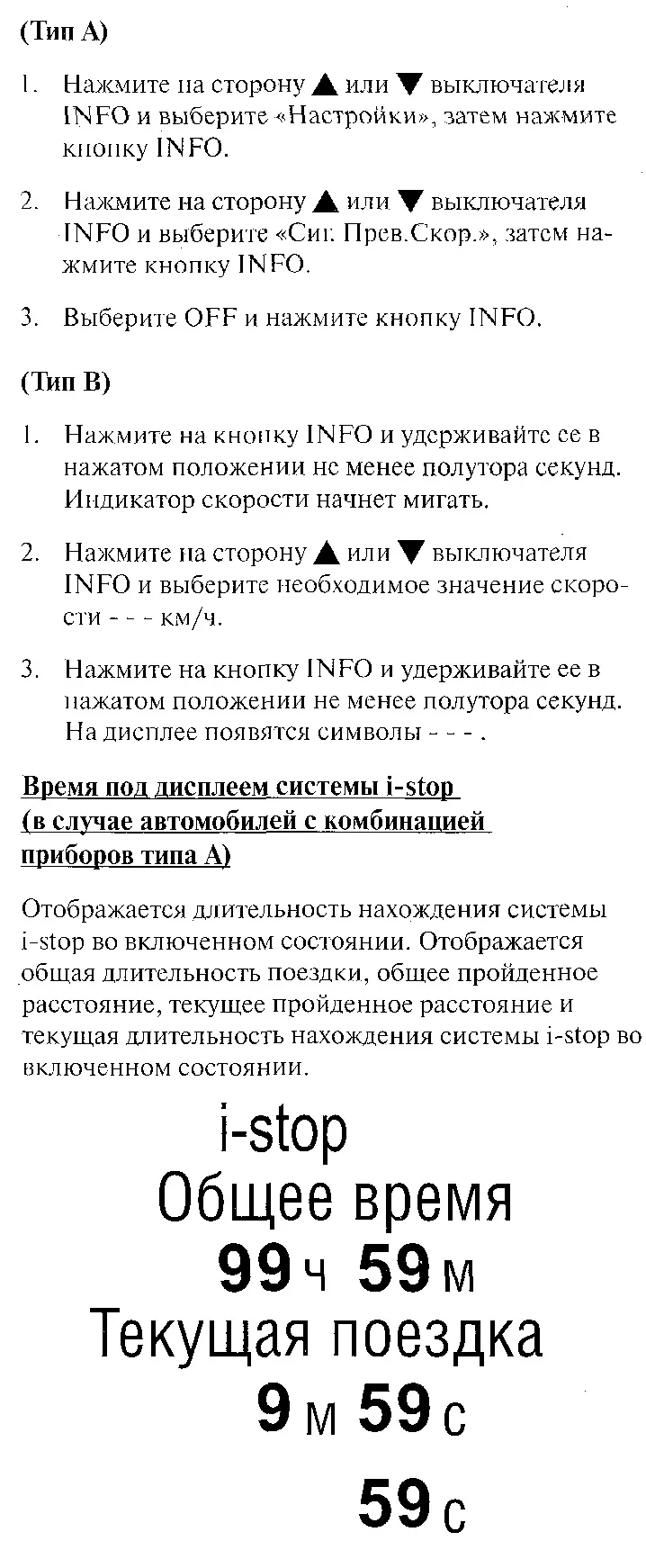

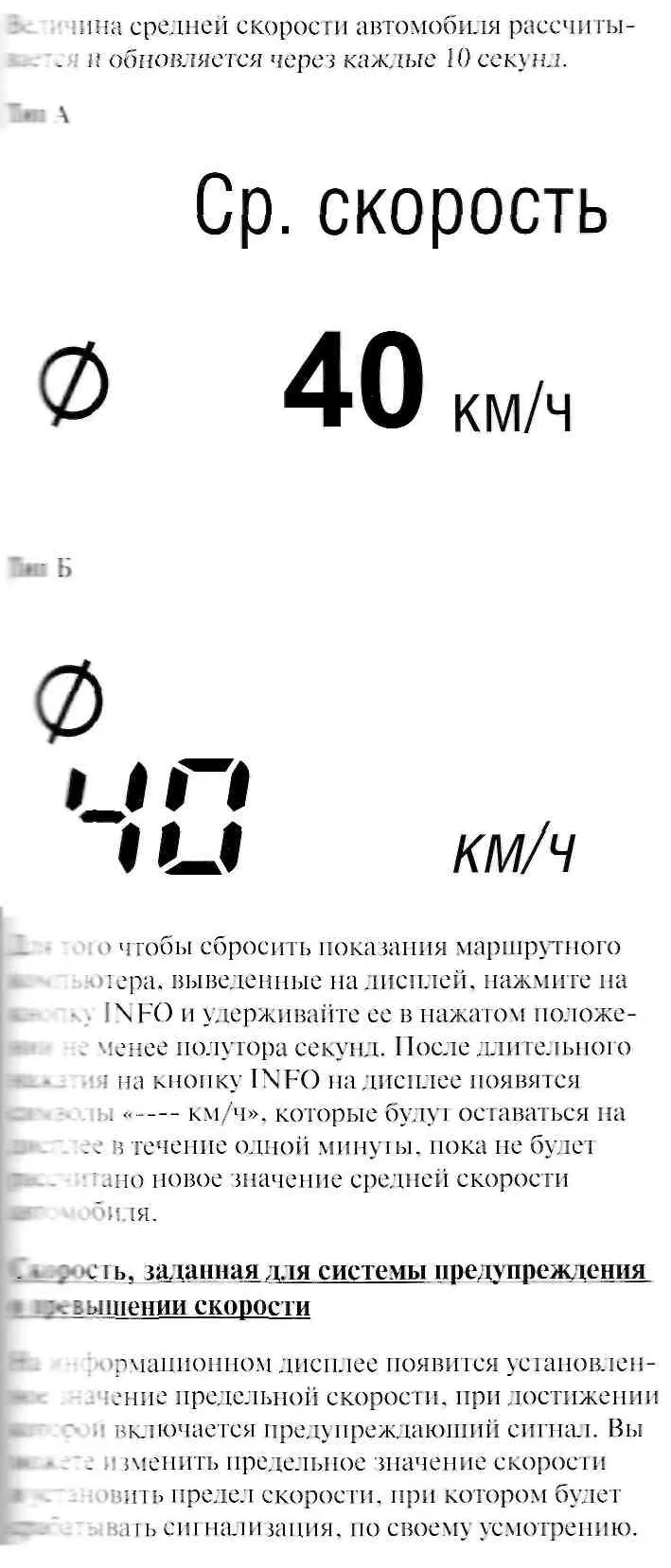

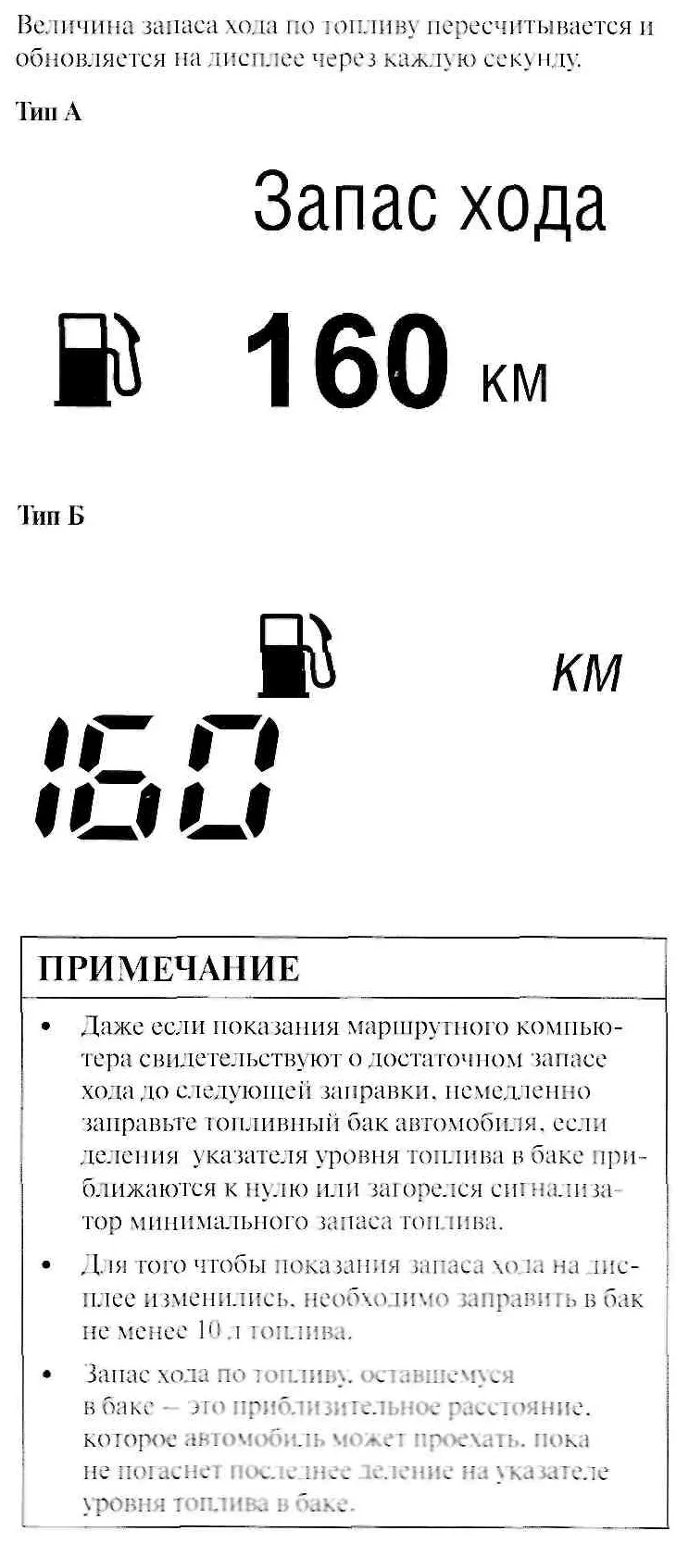

Маршрутный компьютер
