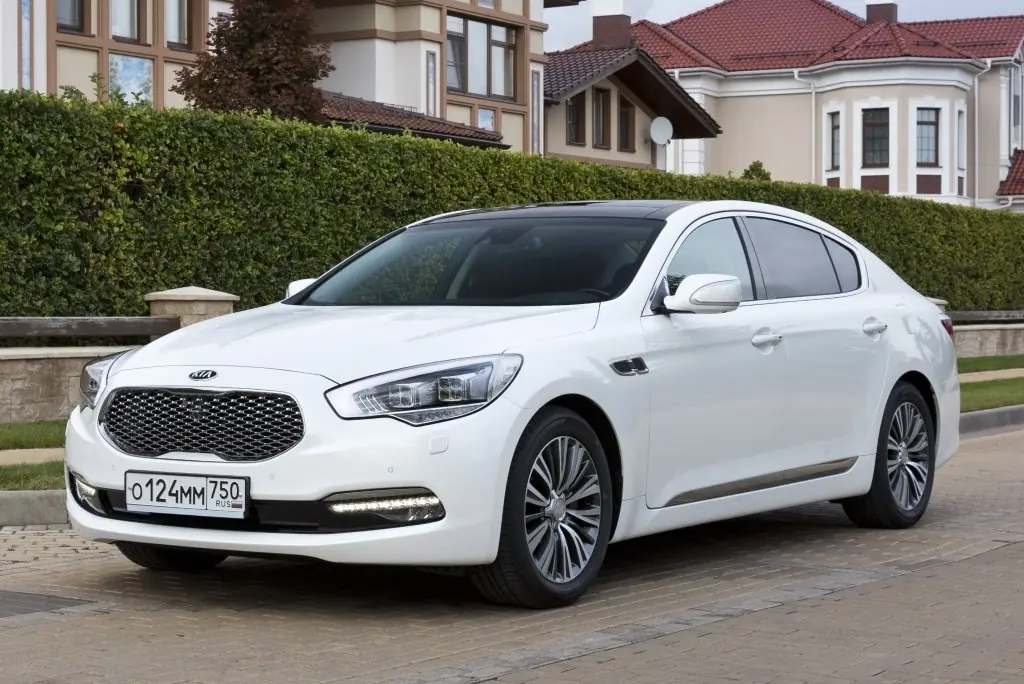

Расшифровка значков на панели приборов Kia Quoris 1 2012-2019

В данном материале вы найдете подробную интерпретацию символов, размещенных на приборной панели Kia Quoris 1, выпускавшейся с 2012 по 2019 год. Информация о значениях этих пиктограмм была извлечена из руководств по эксплуатации третьего поколения Kia Quoris (ссылка размещена в конце таблиц).

Расшифровка

Тип АТип В

Индикаторы и контрольные лампы на Kia Quoris 1 2012-2019

СИГНАЛЬНЫЕ И ИНДИКАТОРНЫЕ ЛАМПЫ
Сигнализационные лампы
ПРИМЕЧАНИЕ
Сигнализационные лампы
Убедитесь, что все сигналы гаснут после включения двигателя. Если какая-то лампа продолжает светиться, это означает, что надо проверить соответствующую систему.

Сигнальная лампа подушки безопасности
Условия включения этой лампы
• После перевода кнопки «ENGINE START/STOP» в положение «ON».
— Индикатор загорается на 6 секунд, затем выключается.
• При возникновении неисправности в системе пассивной безопасности (SRS).
В таком случае желательно обратиться в специализированный сервис. Kia рекомендует связаться с официальным дилером Kia или авторизованной сервисной службой.

Контрольная лампа непристегнутого ремня безопасности
Эта лампа информирует водителя о непристегнутом ремне безопасности.
❈ Дополнительная информация в разделе “Ремни безопасности” на странице 3-22.

Лампочка включенного стояночного тормоза и низкого уровня тормозной жидкости
Условия её включения
• При переводе кнопки «ENGINE START/STOP» в положение «ON».
— Индикатор загорается примерно на 3 секунды.
— Если стояночный тормоз активен, индикатор остается включенным.
• При включенном стояночном тормозе.
• При низком уровне тормозной жидкости в бачке.
— Если лампа горит при выключенном тормозе, это указатель на низкий уровень жидкости.
Если уровень жидкости низок:
1. Аккуратно остановите автомобиль в безопасном месте.
2. Выключите двигатель и проверьте уровень тормозной жидкости, долейте, если необходимо (подробности — в разделе “«Тормозная жидкость»” на странице 7-30). Также проконтролируйте систему тормозов на наличие утечек.
Если утечка не устраняется, и лампа продолжает гореть, не пользуйтесь автомобилем. В таком случае рекомендуется обратиться в специализированный сервис.
Kia советует обращаться к официальному дилеру Kia или в сертифицированный сервисный центр.

Двухконтурная система торможения с диагональным распределением
Автомобиль оснащен системой, в которой тормозное усилие делится на два колеса даже при неисправности одного из контуров. Если работает только один контур, потребуется больше усилия для торможения, и увеличится тормозной путь.
Если тормоза отказывают в движении, переключитесь на низшую передачу, чтобы использовать торможение двигателем, и остановитесь, как только это будет безопасно.

ПРЕДУПРЕЖДЕНИЕ
Лампочка стояночного тормоза и низкого уровня жидкости
Эксплуатация автомобиля с включенной лампой опасна. Если лампа горит при отключенном стояночном тормозе, это может означать недостаток тормозной жидкости в бачке. В данном случае проверьте систему DPF в сервисе. Kia рекомендует обращаться к официальному дистрибьютору Kia или в сертифицированный сервисный центр.

Лампа антиблокировочной системы тормозов (ABS)
Условия, при которых она включается
• После перевода кнопки «ENGINE START/STOP» в положение «ON».
— Лампочка горит около 3 секунд, затем гаснет.
• При неисправности системы ABS (обычные тормоза продолжают функционировать).
В этом случае необходимо проверить систему DPF в сервисе. Kia советует обратиться к официальному представителю Kia или авторизованному сервисному центру.

Лампа системы электронного распределения тормозного усилия (EBD)
Если одновременно загораются обе лампочки:
• Это может свидетельствовать о неисправности ABS и обычной тормозной системы.
При выявлении неисправностей обязательно проверьте систему DPF в специализированном сервисе. Kia рекомендует обращаться к официальному дилеру или в авторизованный сервисный центр.

ПРЕДУПРЕЖДЕНИЕ
Лампа системы электронного распределения тормозного усилия (EBD) Если одновременно горят лампы ABS и стояночного тормоза с низким уровнем тормозной жидкости, существует вероятность неисправности тормозной системы, что может привести к опасной ситуации. Избегайте резкого торможения и быстрой езды. Как можно скорее проверьте авто в сервисе. Kia рекомендует обращаться к официальному представителю Kia или в сертифицированный сервисный центр.

ПРИМЕЧАНИЕ
Лампа системы электронного распределения тормозного усилия (EBD)
Появление лампы ABS или одновременное срабатывание ламп ABS и тормоза может указывать на неисправность спидометра, одометра или счетчика пути. Также возможно, что загорится лампа EPS, что изменяет усилие руля. В этом случае желательно как можно скорее обратиться в специализированный сервис. Kia рекомендует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

Индикатор неисправности (MIL)
Условия срабатывания лампы
• После перевода кнопки «ENGINE START/STOP» в положение «ON».
— Она остается включенной до фактического запуска автомобиля.
• Если обнаруживается неполадка в системе уменьшения токсичности выхлопа.
В таком случае необходимо сделать диагностику в специализированном сервисе. Kia рекомендует обращаться к официальному представителю Kia или в авторизованный сервисный центр.

ПРЕДОСТЕРЕЖЕНИЕ
Индикатор неисправности (MIL)
Движение с включенной лампочкой неисправности может привести к сбоям в системе уменьшения токсичности выхлопа, что повлияет на управление автомобилем и расход топлива.

ПРЕДОСТЕРЕЖЕНИЕ
Бензиновый двигатель
Загорание индикатора неисправности (MIL) может указывать на повреждение каталитического нейтрализатора, что возможно приведет к потере мощности. Советуем провести диагностику в кратчайшие сроки у официального дилера Kia. В этом случае необходимо как можно скорее проверить автомобиль в специализированной мастерской. Kia рекомендует обращаться к официальному дистрибьютору Kia или в авторизованный сервисный центр.

Лампа зарядной системы
Условия включения этой лампы
• После перевода кнопки «ENGINE START/STOP» в положение «ON».
— Она будет гореть до запуска двигателя.
• Сигнальная лампа указывает на неисправность генератора или зарядной системы аккумулятора. В случае выявления неисправности:
1. Осторожно остановите автомобиль в безопасном месте.
2. Выключите двигатель и проверьте приводной ремень генератора на наличие ослаблений и повреждений.
Если ремень в порядке, возможно, проблема в системе зарядки. Необходимо обратиться в специализированный сервис для диагностики. Kia рекомендует связываться с официальным дилером Kia или авторизованным сервисным центром.

Лампа температуры охлаждающей жидкости двигателя
Данный индикатор активируется в следующих случаях:
• Когда температура жидкости превышает 120 °C, что указывает на перегрев двигателя и возможные повреждения. Если автомобиль перегревается, см. раздел “Перегрев” на странице 6-09.
• При перегреве цвет символа температуры меняется (белый → красный) (для комбинации приборов типа B).

ПРЕДУПРЕЖДЕНИЕ
Перегрев двигателя
Не продолжайте движение с перегретым двигателем, это может вызвать серьезные повреждения.

Лампа давления масла двигателя
Условия включения этой лампы
• После переключения кнопки «ENGINE START/STOP» в положение «ON».
— Лампа будет светиться до запуска двигателя.
• При низком уровне масла. Если давление масла низкое:
1. Аккуратно остановите автомобиль и проверьте уровень масла (подробности в разделе “Моторное масло” на странице 7-32).
Если масла недостаточно, добавьте необходимое количество. Если лампа продолжает светиться или нет возможности долить масло, незамедлительно обратитесь в специализированный сервис. Kia рекомендует идти к официальному дилеру Kia или в авторизованный сервисный центр.

ПРЕДУПРЕЖДЕНИЕ
Лампа давления масла двигателя
• Игнорирование включенной лампы может привести к серьезным повреждениям двигателя.
• Если индикатор продолжает гореть при работающем двигателе, это указывает на потенциальные повреждения. Следует:
1. Немедленно остановить авто.
2. Выключить двигатель и проверить уровень масла. В случае его нехватки добавить до необходимого уровня.
3. Повторно запустить двигатель. Если индикатор горит, сразу же заглушите двигатель. Для дальнейшей проверки рекомендуется обратиться в специализированный сервис. Kia рекомендует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

Сигнал низкого уровня топлива
Условия включения:
• При низком уровне топлива в баке.
• При критически низком уровне топлива изменй цвет символа (белый → оранжевый) (для комбинации приборов типа B).
Рекомендуется как можно быстрее заправить автомобиль.

ПРЕДУПРЕЖДЕНИЕ
Низкий уровень топлива
Передвижение с включенной лампой о низком уровне топлива или с уровнем ниже “Е” может вызвать пропуски зажигания и повредить каталитический нейтрализатор (если таковой имеется).

Лампа низкого давления в шинах (если имеется)
Условия ее активации:
• После выбора режима «ENGINE START/STOP» в положение «ON»
— Индикатор горит около 3 секунд и гаснет.
• Если давление в одной или нескольких шинах значительно ниже нормы (необходимая информация будет представлена на ЖК-дисплее). Для более подробной информации смотрите секцию “Система контроля давления в шинах (TPMS)” на странице 6-11.

Эта лампочка может светиться в течение 60 секунд или мигать с интервалами в 3 секунды:
• При неисправности TPMS (система контроля давления в шинах). Следует обратиться в сервисный центр. Kia советует обращаться к официальному дилеру Kia или авторизованной сервисной службе. Дополнительные детали см. в разделе “Система контроля давления в шинах (TPMS)” на странице 6-11.

ПРЕДУПРЕЖДЕНИЕ
Безопасная остановка
• TPMS не обнаруживает резкое и серьезное повреждение шин, вызванное внешними факторами.
• При появлении нестабильности в автомобиле, немедленно уберите ногу с тормоза, плавно надавите на тормоза и медленно съезжайте в безопасное место.

Лампа экстренного торможения (AEB) (если имеется)
Индикатор загорается:
• При сбое в системе экстренного торможения.
В таком случае следует обратиться в специализированный сервис. Kia рекомендует обращаться к официальному дилеру Kia или авторизованному сервисному центру.

Аварийная сигнализация
Индикатор загорается:
• При неисправностях в системах, таких как ремни безопасности, электронное управление подвеской, адаптивный круиз-контроль и прочие. Благодаря ЖК-дисплею выводится информация о характере проблемы.

Лампа открытой двери
Эта лампа активируется, когда дверь не закрыта плотно.

Лампочка незакрытого багажника
Эта лампа активируется при частично закрытом багажнике.

Индикатор превышения скорости (если имеется)
Условия включения:
• Когда скорость автомобиля превышает 120 км/ч.
— Эта лампа предназначена для предупреждения о высокой скорости.
— О превышении скорости также оповещает звуковой сигнал, который звучит примерно в течение 5 секунд.

Лампа системы адаптивного головного освещения (AFLS)
Условия активации:
• После перевода кнопки «ENGINE START/STOP» в положение «ON».
— Индикатор горит 3 секунды и затем гаснет.
• При неисправности системы AFLS.
Действия при неисправности AFLS:
1. Осторожно остановите автомобиль в безопасном месте.
2. Выключите двигатель и снова заведите его.
Если лампа продолжает гореть, рекомендуется обратиться в специализированный сервис. Kia советует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

Светодиодная лампа в головной фаре (если имеется)
Данная лампа активируется в следующих случаях:
• При переключении кнопки «ENGINE START/STOP» в положение «ON».
— Индикатор светится около 3 секунд, затем выключается.
• В случае неисправности светодиодной лампы.
Рекомендуется проверить автомобиль в специализированной мастерской как можно скорее. Kia советует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

Когда горит эта лампа:
• Если не функционирует один из элементов, отвечающих за работу светодиодной лампы головного света. В таком случае рекомендуется как можно скорее обратиться в специализированный сервис. Kia предлагает обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

ПРЕДУПРЕЖДЕНИЕ
Лампа светодиодов в головной фаре
Постоянное движение с включенной лампой светодиодов или её миганием сокращает срок службы (лампа ближнего света).

Лампа электрического стояночного тормоза (EPB)
Эта лампочка активируется в следующих случаях:
• После переключения кнопки «ENGINE START/STOP» в положение «ON».
— Лампа горит 3 секунды и затем выключается.
• При сбое в электрическом стояночном тормозе. В таком случае рекомендуется проверить автомобиль в специализированном сервисе. Kia рекомендует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

ПРИМЕЧАНИЕ
Лампа электрического стояночного тормоза (EPB)
Лампочка электрического стояночного тормоза (EPB) может включиться, когда индикатор системы электронного контроля устойчивости (ESC) показывает, что система ESC неисправна (это не признак неисправности EPB).

Индикаторные лампы

Индикатор электронного контроля устойчивости (ESC)
Эта лампа активируется:
• При переведении кнопки «ENGINE START/STOP» в положение «ON».
— Индикатор горит около 3 секунд, затем выключается.
• При сбое в системе ESC.
В этом случае следует проверить автомобиль в специализированной мастерской. Kia рекомендует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.
Когда мигает эта лампа
Если работает система ESC.
Более подробная информация в разделе “Электронный контроль устойчивости (ESC)” на странице 5-46.

Индикатор отключения системы ESC
Индикатор загорается:
• После активации кнопки «ENGINE START/STOP» в положение «ON».
— Лампа светится 3 секунды и затем выключается.
• Когда система ESC отключена с помощью кнопки «ESC OFF».
Дополнительная информация в разделе “Электронный контроль устойчивости (ESC)” на странице 5-46.

Индикатор автоматического удержания (при наличии)
Индикатор активируется следующим образом:
• [Белый]: при активации автоматической системы удержания через кнопку «AUTO HOLD».
• [Зеленый]: при остановке автомобиля с нажатой педалью тормоза, когда система активного удержания включена.
• [Желтый]: при неисправности системы автоматического удержания.
В этом случае желательно проверить автомобиль в специализированной мастерской. Kia советует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.
Более подробная информация представлена в разделе “Auto Hold (Автоматическое удержание)” на странице 5-39.

Индикатор отключения систем расширенной безопасности (AVSM) (при наличии)
Этот индикатор включается:
• При выборе кнопки «ENGINE START/STOP» в положение «ON».
— Лампочка горит около 3 секунд и затем гаснет.
• При отключении системы AVSM через ЖК-дисплей.
Более подробные детали в разделе “ЖК-дисплей” на странице 4-66.
Если индикатор остается активным, когда кнопка «AVSM OFF» не нажата, то система AVSM может быть неисправна. Рекомендуется как можно скорее обратиться в специализированный сервис. Kia советует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.
Для дополнительной информации смотрите раздел “Система расширенного контроля безопасности автомобиля (AVSM)” на странице 5-52.

Индикатор спортивного режима
Индикатор активируется:
• При выборе спортивного режима “SPORT”.
Более подробная информация представлена в разделе “Режим движения” на странице 5-60.

Индикатор режима движения по заснеженной дороге
Индикатор включается:
• При выборе режима «SNOW» (для заснеженной дороги).
Более подробная информация в разделе “Режим движения/режим движения по заснеженной дороге” на странице 5-60.

Индикатор интеллектуального режима
Индикатор активируется:
• При выборе интеллектуального режима “SMART”. Индикатор “Smart Mode” будет светиться в трех цветах: зеленом («SMART ECO MODE»), белом («SMART NORMAL MODE») и желтом («SMART SPORT MODE») в зависимости от текущего стиля вождения.
Более подробная информация представлена в разделе “Режим движения” на странице 5-60.

ПРЕДУПРЕЖДЕНИЕ
Постоянное внимание к индикатору может отвлекать от дороги. Обязательно следите за движением.

Индикатор режима экономии (если имеется)
Индикатор включается:
• При активации системы активной экономии (Active ECO) через кнопку режима DRIVE.
• Зеленая лампа будет гореть и сообщать о том, что система активной экономии включена.

Дополнительные сведения в разделе “Режим движения/режим движения по заснеженной дороге” на странице 5-60.

Индикатор иммобилайзера
Условия включения данной лампы на 30 секунд:
• Когда интеллектуальный ключ правильно идентифицирован в системе автомобиля при включении кнопки «ENGINE START/STOP» в позиции «ACC» или «ON».
— В это время возможно запустить двигатель.
— Индикатор гаснет после старта двигателя.

Условия, при которых индикатор мигает несколько секунд:
• Если интеллектуальный ключ не находится в автомобиле.
— В этом случае запуск невозможен.

Условия, при которых лампа горит 2 секунды и затем гаснет:
• Если интеллектуальный ключ не распознается в автомобиле при включении кнопки «ENGINE START/STOP» в положение «ON».
В этом случае рекомендуется обратиться в специализированный сервис. Kia советует обращаться к официальному дистрибьютору Kia или в авторизованный сервисный центр.
Условия, при которых индикатор мигает:
• При разряженной батарейке интеллектуального ключа.
— Запуск двигателя возможен при помощи кнопки «ENGINE START/STOP» с помощью интеллектуального ключа. (Детали см. в разделе “Запуск двигателя” на странице 5-10).
• При сбое в иммобилайзере, который также следует проверять в сервисном центре. Kia советует обращаться к официальному дилеру Kia или в авторизованный сервисный центр.

Индикатор указателей поворота
Условия, при которых индикатор мигает:
• При активации указателя поворота.
Возможные ситуации, указывающие на неисправность системы управления указателями:
В таких случаях желательно обратиться в специализированный сервис. Kia рекомендует обращаться к официальному дистрибьютору Kia или в авторизованный сервисный центр.
— Индикатор не мигает, а горит постоянно.
— Имеет повышенную частоту мигания.
— Индикатор полностью не включается.

Индикатор ближнего света (если имеется)
Индикатор светится:
• Когда включены фары ближнего света.

Индикатор дальнего света
Лампа активируется:
• При включении дальнего света фар.
• При использовании указателей поворота в режиме мигания дальнего света.

Индикатор работы световых приборов
Индикатор загорается:
• Когда активированы задние габариты или фары головного света.

Индикатор передних противотуманных фар (если имеется)
Индикатор активируется:
• Когда включены передние противотуманные фары.

Индикатор задних противотуманных фар (если имеется)
Индикатор активируется:
• Когда включены задние противотуманные фары.

Индикатор круиз-контроля
Индикатор включается:
• Когда активируется круиз-контроль.
Подробности в разделе “Система круиз-контроля” на странице 5-75.

Индикатор установленной круиз-скорости
Индикатор включается:
• При установленной скорости круиз-контроля.
Подробнее см. в разделе “Система круиз-контроля” на странице 5-75.

Информация из руководства пользователя Kia Quoris 1

ath />Нравится

ath />Не нравится

Если материал оказался полезным, оставьте комментарий. Если он не соответствует вашим ожиданиям или оказался неточным, обязательно напишите об этом.

Что означают значки на панели приборов Kia Quoris 1 (2012-2019)

Расшифровка
