В этом материале вы найдете подробное описание значков, которые находятся на панели приборов Hyundai Elantra 6, выпущенной в период с 2015 по 2020 год. Информация о значении каждой пиктограммы собрана из руководств пользователей для автомобилей Hyundai Elantra шестого поколения (ссылка расположена в конце таблиц).
Расшифровка
СтандартныйSUPERVISION тип ASUPERVISION тип B
| Сигнальные и индикаторные лампы Информация Необходимо удостовериться, что все сигнальные огни extinguished после запуска двигателя. Если какие-либо лампы продолжают светиться, следует внимательно проверить состояние автомобиля. |
 Индикатор подушки безопасности Эта лампа активируется в следующих ситуациях: • После включения замка зажигания или кнопки запуска/остановки двигателя в положение ON. — Сверкает около 6 секунд, затем выключается. • При наличии проблем в системе активной безопасности. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для диагностики. |
 Индикатор ремня безопасности Данная лампа предупреждает водителя о не пристегнутом ремне безопасности. Более детальная информация содержится в разделе «Ремни безопасности» главы 2. |
 Индикатор стояночного тормоза и уровня тормозной жидкости Эта лампа загорается в следующих случаях: • При переводе зажигания в положение ON. — Светится около 3 секунд. — Продолжает светиться, если применен стояночный тормоз. • Когда активирован стояночный тормоз. • При недостаточном уровне тормозной жидкости в резервуаре. — Если индикатор продолжает светиться при отпущенном стояночном тормозе, это указывает на низкий уровень жидкости. В случае низкого уровня тормозной жидкости: 1. Осторожно остановитесь в безопасном месте. 2. Отключите двигатель и проверьте уровень жидкости, добавьте по необходимости (подробная информация в разделе «Тормозная жидкость» главы 7). После добавления жидкости проверьте на наличие утечек в системе. Если есть утечки, лампа продолжает светиться, или тормоза не работают корректно, избегайте управления автомобилем. Обратитесь к официальному дилеру HYUNDAI для диагностики. |
 Индикатор системы антиблокировки тормозов (ABS) Эта лампа загорается: • После перевода замка зажигания в положение ON. — Гаснет через около 3 секунд. • При неисправностях ABS (обычно тормозная система продолжает работать без ABS). Рекомендуется обратиться к официальному дилеру HYUNDAI для диагностики. |
 Индикатор системы электронного распределения тормозных усилий (EBD) Эти две сигнальные лампы светятся одновременно при следующих обстоятельствах: • Если ABS и рабочие тормоза функционируют неправильно. В таком случае обратитесь к официальному дилеру HYUNDAI для проверки. ОСТОРОЖНО Информация |
 Индикатор электрического усилителя руля (ЭУР) Эта лампа загорается в следующих ситуациях: • После перевода замка зажигания в положение ON. — Гаснет через 3 секунды. • При поломке системы EPS. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки. |
 Индикатор неисправности (MIL) Этот сигнализатор активируется: • При переведении замка зажигания в положение ON. — Светится около 3 секунд, затем тушится. • Если есть проблемы в системе обработки выхлопов. В этом случае рекомендуется узнать у официального дилера HYUNDAI о необходимой проверке. ВНИМАНИЕ ВНИМАНИЕ |
 Индикатор зарядной системы Эта лампа горит: • При включении замка зажигания в положение ON. — Продолжает светиться до запуска двигателя. • При выявлении неисправности генератора или системы зарядки. Если у вас возникла проблема:[ 1. Остановитесь в безопасном месте. 2. Отключите двигатель и проверьте ремень генератора на предмет повреждений. Если ремень в порядке, скорей всего, проблема в системе зарядки. В таком случае обращайтесь к официальному дилеру HYUNDAI. |
 Индикатор низкого давления масла Эта сигнальная лампа загорается: • При переводе ключа зажигания в положение ON. — Упорно горит до запуска двигателя. • При низком давлении масла в двигателе. При возникновении низкого давления: 1. Остановитесь в безопасном месте. 2. Выключите двигатель и проверьте уровень масла (подробная информация в разделе «Моторное масло» главы 7). При недостаточном уровне масла добавьте его. Если лампа продолжает светиться после добавления масла, необходимо обратиться к официальному дилеру HYUNDAI. ВНИМАНИЕ |
 Индикатор низкого уровня топлива Этот световой индикатор включается: • При критическом уровне топлива в баке. Необходимо заправиться в ближайшее время. ВНИМАНИЕ |
 Индикатор жидкости для омывателя (при наличии) Эта лампа включается: • Когда уровень жидкости для омывателя близок к нулю. В этом случае пополните уровень жидкости в бачке. |
 Индикатор превышения скорости (при наличии) Этот индикатор мигает при следующих условиях: • Если скорость превышает 120 км/ч. — Данная функция помогает избежать превышения скорости. — Также будет звучать звуковой сигнал в течение 5 секунд. |
 Общий индикатор (для комбинации приборов Supervision) Этот индикатор загорается: • При переведении ключа зажигания или кнопки запуска/остановки двигателя в положение ON. — Загорается на 3 секунды, а затем отключается. • Если есть неполадки в следующих системах: — Низкий уровень жидкости для омывателя (если имеется) — Ошибка внешних осветительных приборов — Система контроля давления в шинах (если имеется) — Напоминание о следующем техобслуживании. Подробные сведения об этом предупреждении отображаются на ЖК экране. |
 Индикатор низкого давления в шинах (при наличии) Эта лампа загорается: • При переведении ключа зажигания в положение ON. — Загорается на 3 секунды, а затем выключается. • При недостаточном давлении в одной или нескольких шинах (местоположение шины с низким давлением отображается на дисплее Supervision). Дополнительная информация приведена в «Система контроля давления в шинах (TPMS)» главы 6. Индикатор будет оставаться включенным после приблизительно 60 секунд мигания или периодического включения и выключения с интервалом в 3 секунды: ОСТОРОЖНО |
 Индикатор открытой двери (для стандартного типа комбинации приборов) Этот индикатор горит: • Если дверь закрыта ненадежно. |
 Индикатор незакрытого багажника (для стандартной комбинации приборов) Этот сигнализатор загорается: • Если багажник плохо закрыт. |
 Индикатор системы динамической стабилизации (ESC) (при наличии) Этот индикатор включается: • При включении замка зажигания или кнопки запуска/остановки двигателя в положение ON. — Загорится на 3 секунды, а затем гаснет. • При неисправности системы ESC. В случае неисправности рекомендуется обратиться в авторизованный сервисный центр HYUNDAI для диагностики. Этот индикатор может мигать: |
 Индикатор отключения системы курсовой устойчивости ESC (при наличии) Этот индикатор загорается: • При переведении замка зажигания в положение ON. — Загорится на 3 секунды, а затем отключится. • Когда система ESC отключена вручную в настройках комбинации приборов. Более подробную информацию можно найти в «Электронная система стабилизации курсовой устойчивости (ESC)» в главе 5. |
 Индикатор автостопа (при наличии) Эта лампа активируется: • Когда двигатель отключается системой ISG (остановка и повторный запуск на холостом ходу). • При автоматическом запуске, индикатор автостопа мигает в течение 5 секунд. Более детальная информация в описании системы ISG (старт-стоп) в начале главы 5. Информация |
 Индикатор иммобилайзера (без электронного ключа) (при наличии) Эта лампа загорается в следующих случаях: • Если транспортное средство распознает иммобилайзер в ключе, когда замок зажигания включен. — В этот момент можно запустить двигатель. — Индикатор гаснет после пуска двигателя. Если индикатор начинает мигать: • Это указывает на неполадки в системе иммобилайзера. Рекомендуется обратиться к официальному дилеру HYUNDAI для проверки. |
Индикатор иммобилайзера (с электронными ключами) Этот сигнализатор горит до 30 секунд: • Когда иммобилайзер обнаруживает электронный ключ внутри автомобиля при включённом зажигании. — В это время запуск двигателя возможен. — Индикатор гаснет после пуска двигателя. Этот световой индикатор мигает: Индикатор загорается на 2 секунды и затем отключается: Если индикатор начинает мигать: |
 Индикатор указателей поворота Этот индикатор начинает мигать: • Когда включен указатель поворота. Если возникают следующие проблемы, это может указывать на неполадки с системой указателей поворота: — Индикатор поворота светится, но не мигает — Индикатор быстро мигает — Индикатор не включается вообще В этих случаях рекомендуется обратиться к официальному дилеру HYUNDAI для диагностики. |
 Индикатор ближнего света (при наличии) Этот индикатор загорается: • При включении ближнего света фар. |
 Индикатор дальнего света Этот индикатор включается: • Когда активируется дальний свет. • Когда рычаг переключателя поворотов оттянут для сигнализации дальним светом. |
 Индикатор работы внешних осветительных приборов Этот индикатор загорается: • При включении задних или передних габаритных огней. |
 Индикатор противотуманных фар (при наличии) Этот индикатор загорается: • Когда включены противотуманные фары. |
 Индикатор фонарей противотуманных задних фонарей (при наличии) Индикатор загорается: • Когда включаются задние противотуманные фонари. |
 Индикатор внешних осветительных приборов (при наличии) (для стандартной комбинации приборов) Эта лампа зажжётся в случае неисправности одной из внешних ламп (фара, габаритный огонь, противотуманная фара и т.д.). В таком случае может потребоваться замена перегоревшей лампочки. Информация |
  Индикатор круиз-контроля (для стандартной комбинации приборов) (при наличии) Эта лампа загорается: • Когда включается система круиз-контроля. Более подробная информация в разделе «Система круиз-контроля» в главе 5. |
 Индикатор установки скорости круиз-контроля (для стандартной комбинации приборов) (при наличии) Этот индикатор активируется в следующих случаях: • Когда устанавливается скорость для системы круиз-контроля. Более подробная информация в разделе «Система круиз-контроля» в главе 5. |
 Индикатор спортивного режима (при наличии) Этот индикатор активируется: • Когда выбран спортивный режим движения. Более подробная информация в разделе «Система управления режимами движения» в главе 5. |
 Индикатор ECO режима (при наличии) Эта лампа загорается: • В случае выбора режима «ECO» для движения. Подробная информация в разделе «Система управления режимами движения» главы 5. |
| Информация из руководства пользователя для Hyundai Elantra 6 |
ath />Нравится
ath />Не нравится
Сообщения на ЖК-дисплее

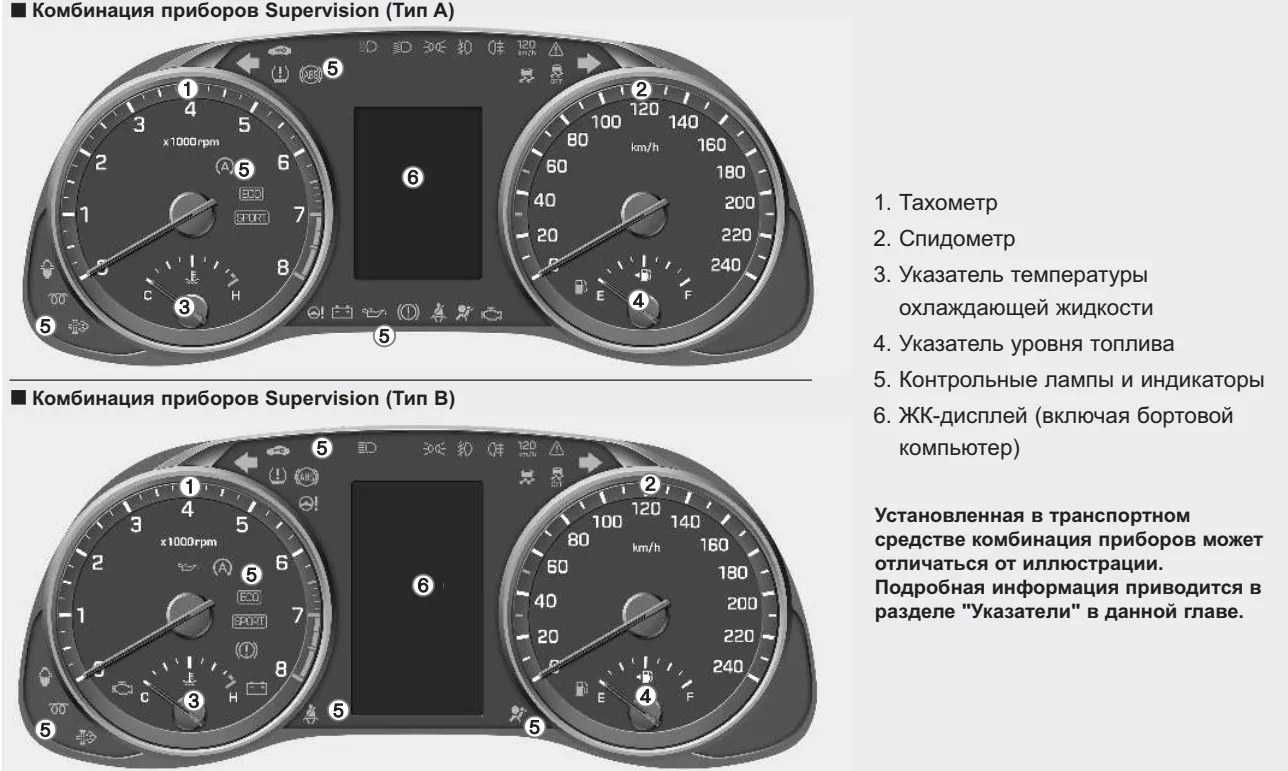

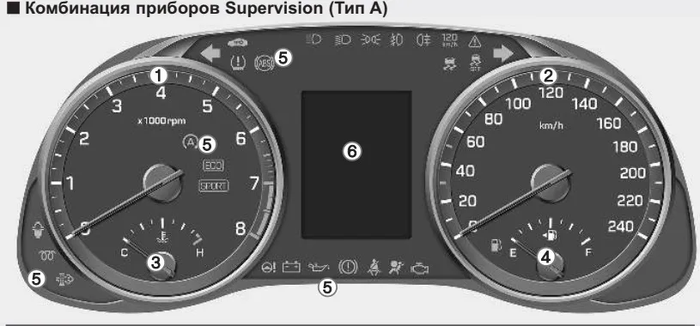

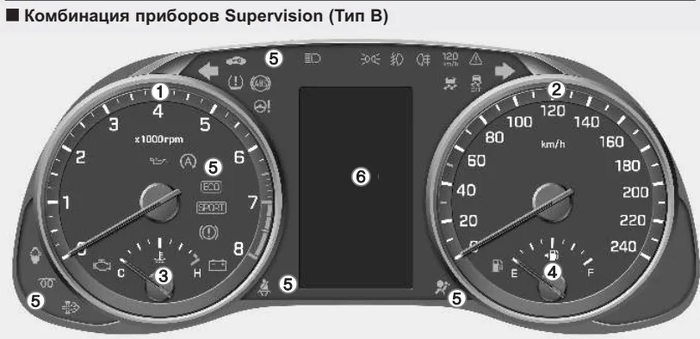

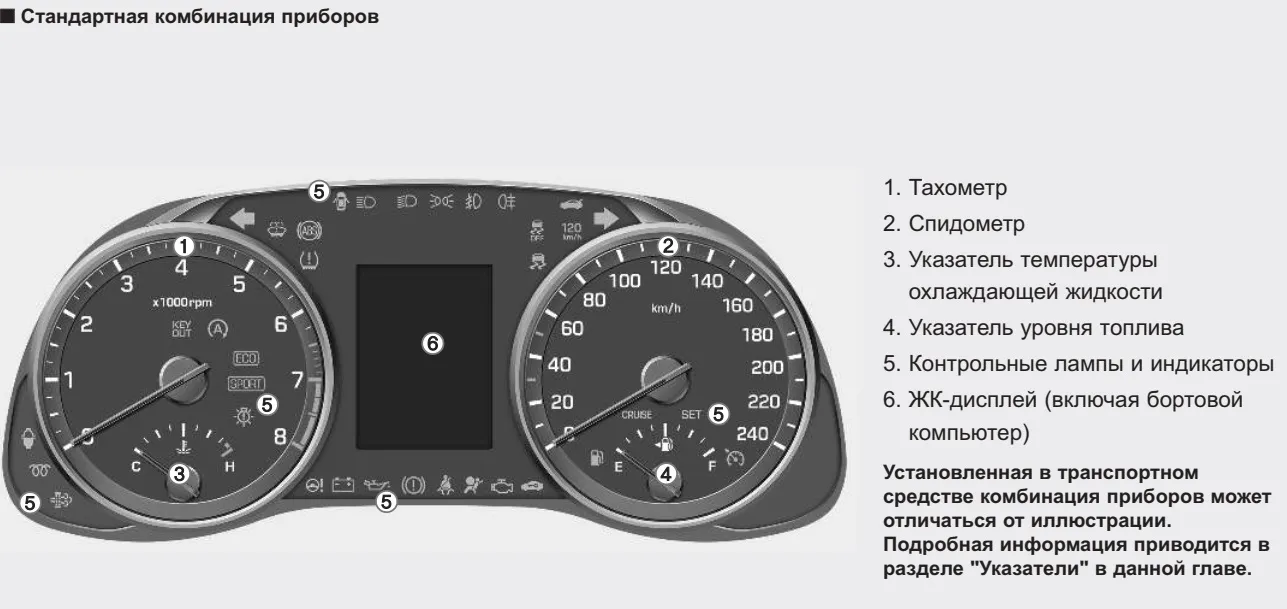

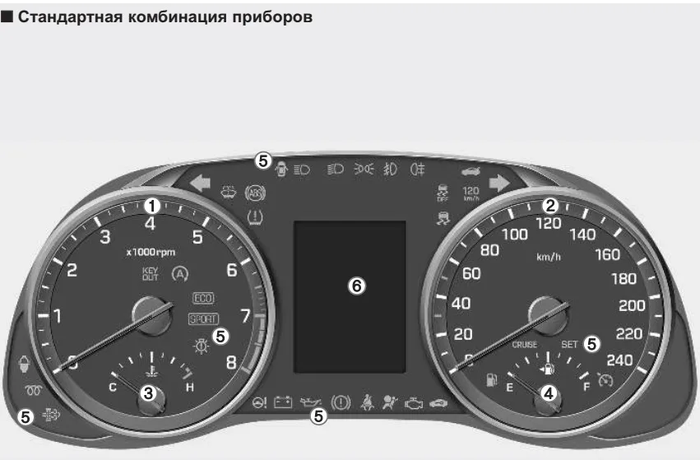

Изображения различных конфигураций приборной панели Hyundai Elantra 6 вне слайдера
Селектор нужно переключить в положение P (для моделей с электронной системой ключей и автоматической трансмиссией)  Это уведомление появляется, когда водитель пытается заглушить мотор, не переведя селектор в положение «P» (парковка). На этом этапе при нажатии кнопки запуска/остановки может войти в режим ACC, повторное нажатие включит зажигание. |
Аккумулятор ключа разряжен (для систем с электронным ключом)  Данное сообщение отображается, если при переключении кнопки запуска в положение OFF выявляется разряженная батарея электронного ключа. |
Поверните рулевое колесо и нажмите кнопку START (для систем с электронным ключом)  Это уведомление появляется, когда рулевое колесо не разблокировано обычным образом при нажатии на кнопку пуска/остановки. Необходимо нажимать кнопку, осуществляя поворот руля в обе стороны. |

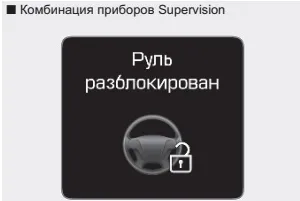

Рулевое колесо разблокировано (для систем с электронным ключом)  Это уведомление выводится при незаблокированном руле, когда кнопка запуска переводится в положение OFF. |
Проверьте систему блокировки руля (для систем с электронным ключом)  Это сообщение отображается, если рулевое колесо не фиксируется должным образом при выключении зажигания через кнопку. |
Для запуска нажмите на тормоз (для систем с электронным ключом и автоматической трансмиссией)  Это уведомление появляется после двух нажатий на кнопку пуска/остановки двигателя без нажатия на тормоза (режим ACC активен). Двигатель может быть запущен, если отпустить тормоз. |
Выжмите сцепление для запуска (для систем с электронным ключом и механической коробкой передач)  Это предупреждение возникает, если кнопка была дважды переведена в положение ACC, но сцепление не было выжато. Для запуска двигателя требуется нажать на сцепление. |
Ключ отсутствует в салоне (для систем с электронным ключом)  Это уведомление отображается, если попытаться запустить двигатель без наличия электронного ключа внутри автомобиля. Это подтверждает необходимость всегда иметь ключ при себе. |
Ключ не обнаружен (для систем с электронным ключом)  Это сообщение появится, если при нажатии на кнопку пуска/останова ключ не удается обнаружить. |
Попробуйте снова нажать кнопку “START” (для систем с электронным ключом)  Если попытка запуска двигателя с помощью кнопки не удалась, это сообщение отобразится. Рекомендуется повторная попытка. Если сообщение появляется постоянно, стоит обратиться к авторизованному сервису HYUNDAI для проверки автомобиля. |
Попробуйте активировать кнопку “START” ключом (для систем с электронным ключом)  Это предупреждение отображается, если кнопка запуска нажата, когда на экране указано «Ключ не обнаружен». При этом может мигать индикатор иммобилайзера. |
Проверьте предохранитель «BRAKE SWITCH» (для систем с электронными ключами и автоматическими трансмиссиями)  Данное предупреждение отображается в случае сгоревшего предохранителя тормозного выключателя. Предварительно следует заменить предохранитель. В случае невозможности замены двигатель может запуститься, если удерживать кнопку пуска десять секунд в режиме ACC. |

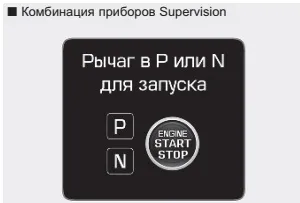

Рычаг в положении “P” или “N” для запуска (для систем с электронным ключом и автоматической трансмиссией)  Это уведомление появится при неудачной попытке запуска двигателя в неподходящем положении селектора. Информация |
Двери, багажник или капот открыты  Сообщение уведомляет о том, что капот, багажник или одна из дверей открыты. Если одно из этих мест открыто, а сообщение перекрыто другим, на верхней части ЖК-дисплея будет отображён соответствующий значок. |
Люк крыши открыт (при наличии)  Это предупреждение загорается, если двигатель отключается при открытом люке. |
Обогрев рулевого колеса отключен (при наличии)  Данное предупреждение указывает на отключение обогрева руля. Подробности можно найти в разделе о «Рулевом колесе с обогревом». |
Индикатор обледеневшей дороги (при наличии)  Эта лампочка предупреждает о возможном обледенении на дороге. Когда температура опускается ниже 4°C, индикатор обледенелой дороги мигает десять раз и загорается, одновременно звучит сигнал. Информация |
Индикатор переключения передач  Индикатор выбора передачи автоматической трансмиссии (при наличии) Он указывает положение селектора передачи. • Парковка: P • Задний ход: R • Нейтраль: N • Движение: D • Спортивный режим: 1, 2, 3, 4, 5, 6 |
Индикатор КПП с двойным сцеплением (при наличии)  Этот индикатор показывает текущее положение селектора. • Парковка: P • Задний ход: R • Нейтраль: N • Движение: D • Спортивный режим: D1, D2, D3, D4, D5, D6, D7 |
Индикатор переключения передач МКПП (при наличии)  Данный индикатор рекомендует переход на более экономичные передачи. • Переключение на более высокую: ▲2, ▲3, ▲4, ▲5, ▲6 • Переключение на более низкую: ▼1, ▼2, ▼3, ▼4, ▼5 Например, отображение на 3-й передаче (при текущей 2-й или 1-й). Текущий переход на 3-ю передачу (при 4-й, 5-й или 6-й) указывает на необходимость понижения передачи. Если система работает некорректно, индикатор может не показываться. |
Всплывающий индикатор переключения (при наличии)  Всплывающий индикатор отображается на дисплее на 2 секунды, сигнализируя о текущем положении рычага при переходе между диапазонами (P/R/N/D). |
Индикатор установленной скорости круиз-контроля (при наличии)  Этот индикатор загорается, когда активируется круиз-контроль и устанавливается скорость. Подробности в разделе «Система круиз-контроля» в главе 5. |
Низкое давление в шинах (при наличии)  Это предупреждение появляется при низком давлении в шинах. Также подсвечивается соответствующая шина. Более подробная информация в разделе «Система контроля давления в шинах» в главе 6. |
Включите переключатель “FUSE SWITCH”  Это сообщение будет видимо, если предохранитель выключателя, расположенного под рулем, отключен. Следует активировать переключатель. Подробности в разделе «Предохранители» в главе 7. |
Выравнивание руля (при наличии)  Это уведомление появляется, если рулевое колесо повернуто более чем на 90 градусов вбок при запуске двигателя. Чтобы правильно выровнять руль, поворачивайте колесо в указанном направлении во время работы двигателя. |
Завершено (при наличии)  Если выравнивание руля выполнено, сообщение «Align steering wheel» (выровнять руль) сменится на это на 2 секунды. |
Низкий уровень жидкости омывателя (при наличии)  Это уведомление сигнализирует о низком уровне жидкости в бачке омывателя. Пополните запасы жидкости в омывателе. |
Низкий уровень топлива  Это сообщение появляется, когда топливный бак почти пуст. Автомобиль сможет проехать еще около 30 миль. Параллельно загорится индикатор низкого уровня топлива. Рекомендуется заправиться на ближайшей заправочной станции. |
Перегрев двигателя  Это уведомление появляется при превышении температуры охлаждающей жидкости 120°C. Это указывает на перегрев двигателя с возможным повреждением. При перегреве обратитесь к разделу «Перегрев» в главе 6. |
Проверить дальние фары (при наличии)  Это сообщение появится, если фары работают некорректно. Возможно, потребуется замена лампы. Информация Замените сгоревшую лампу на аналогичную по мощности. |
| Данные из руководства пользователя Hyundai Elantra 6 |
Приборы и указатели
