Расшифровка значков на панели приборов Hyundai Elantra 5 2010-2016

В этом материале вы найдёте расшифровку значков, располагающихся на панели приборов Hyundai Elantra пятого поколения, выпущенной в период с 2010 по 2016 год. Информация о значении этих пиктограмм собрана из пользовательских руководств по Hyundai Elantra 5-го поколения (ссылка доступна в конце таблицы).

Расшифровка

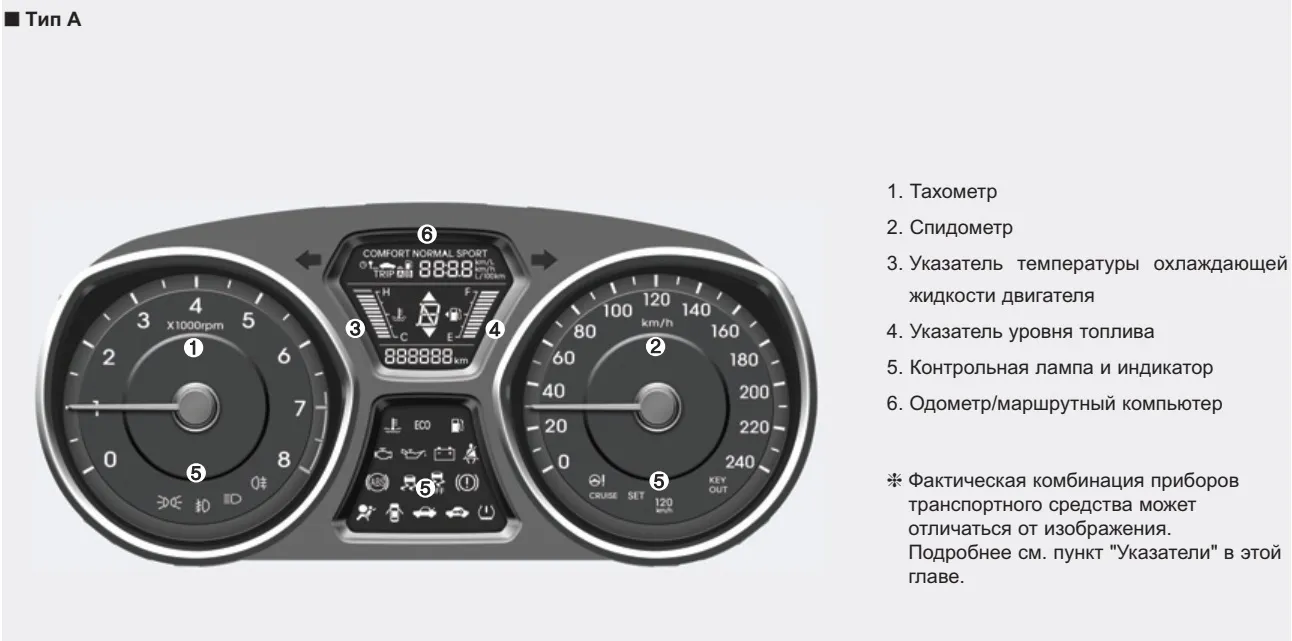

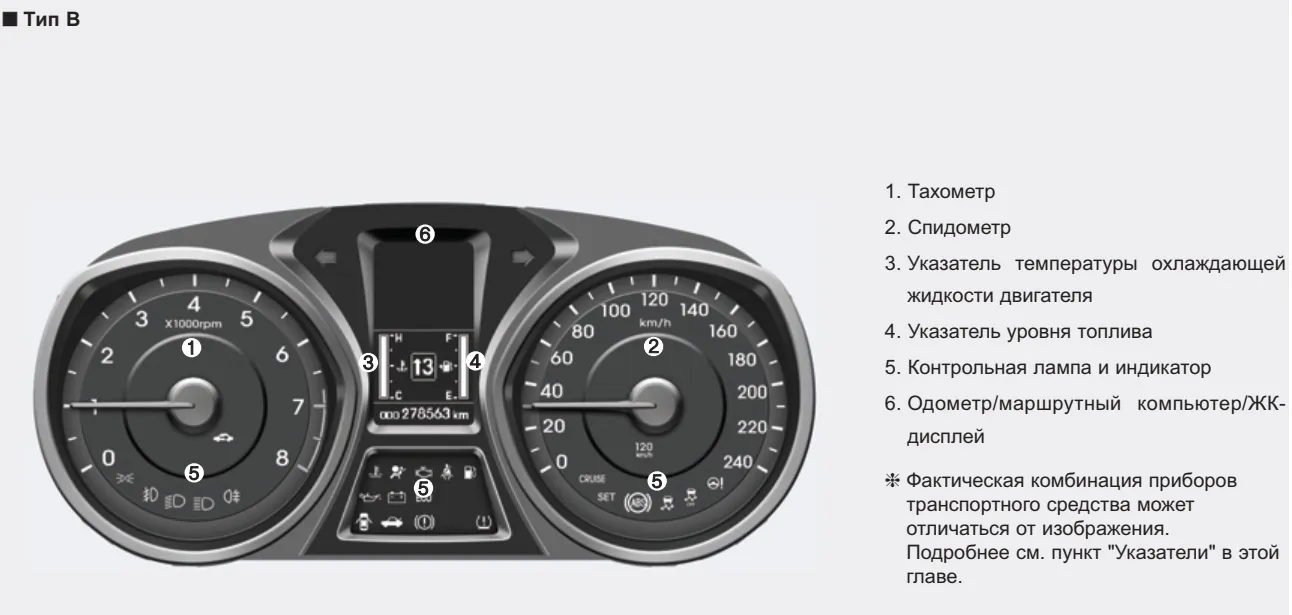

Тип АТип В

Значки на панели приборов Hyundai Elantra 5 2010-2016

Индикаторы сигналов и предупреждений
✽ ВАЖНО
— контрольные лампы
После запуска двигателя все сигнальные лампы должны погаснуть. Если какая-либо из них продолжает светиться, необходимо провести дополнительную проверку.

Индикатор подушки безопасности
Этот индикатор активируется в следующих ситуациях:
• При повороте ключа зажигания.
— Горит около 6 секунд, потом выключается.
• Если в системе безопасности обнаружена неисправность.
В таком случае следует обратиться в сервис Hyundai для диагностики автомобиля.

Индикатор ремня безопасности
Этот индикатор предупреждает водителя о том, что ремень безопасности не зафиксирован.
Подробности можно найти в разделе «Ремни безопасности» третьей главы.

Индикатор стояночного тормоза и уровня тормозной жидкости
Этот индикатор загорается в следующих случаях:
• При включении зажигания.
— Светится примерно 3 секунды.
— Продолжает светиться, когда активирован стояночный тормоз.
• При незаполненном бачке тормозной жидкости.
— Если индикатор горит при отпущенном стояночном тормозе, это свидетельствует о низком уровне жидкости.
Если уровень тормозной жидкости низкий:
1. Важно аккуратно остановиться в безопасном месте.
2. Проверьте уровень тормозной жидкости после остановки двигателя и добавьте необходимое количество (подробности в «Тормозная жидкость» в главе 7). Необходимо также узнать, нет ли утечек в тормозной системе. Если утечка обнаружена, а индикатор продолжает светиться или тормоза не функционируют должным образом, запрещается использовать автомобиль. Рекомендуется обратиться к дилеру Hyundai для проверки.

Двухконтурная диагональная система тормозов
В автомобиле установлена двухконтурная диагональная тормозная система. Это означает, что два колеса продолжают тормозить, даже если одна из систем выйдет из строя.
Если работает только одна система, требуется больше усилий для остановки автомобиля, а тормозной путь увеличивается.
В случае неполадок с тормозами следует переключиться нанижею передачу для дополнительного торможения двигателем и остановиться, как только это будет безопасно.

ВНИМАНИЕ
— Индикатор стояночного тормоза и уровня тормозной жидкости
Продолжать движение с включенным индикатором опасно. Если при отпущенном стояночном тормозе горит индикатор, это означает, что уровень тормозной жидкости низкий. Рекомендуется посетить официального дилера Hyundai для проверки автомобиля.

Индикатор системы антиблокировки тормозов (ABS)
Этот индикатор светится в следующих случаях:
• После поворота ключа зажигания.
— Стоит около 3 секунд, затем гаснет.
• Если возникает неполадка в системе ABS (обычно тормозная система продолжает функционировать).
Рекомендуется обратиться к дилеру Hyundai для проверки.

Индикатор системы электронного распределения тормозного усилия (EBD)
Эти две лампы одновременно включаются в следующих ситуациях:
• Когда ABS и рабочие тормоза работают неправильно.
В таком случае рекомендуется обратиться в сервис Hyundai для диагностики.

УВЕДОМЛЕНИЕ
— Индикатор EBD
Если одновременно горят индикаторы ABS, стояночного тормоза и низкого уровня тормозной жидкости, это говорит о том, что тормозная система функционирует ненадлежащим образом, что может стать причиной опасной ситуации. Важно избегать резкого торможения на высокой скорости и как можно быстрее обратиться в сервис для проверки.

ВАЖНО
— Индикатор EBD
Появление индикатора ABS, а также индикаторов стояночного тормоза и низкого уровня жидкости может повлиять на работу спидометра, одометра или счетчика суточного пробега. Кроме того, также может активироваться индикатор EPS и изменяться усилие на руле. В таком случае рекомендуется незамедлительно обратиться к официальному дилеру Hyundai.

Индикатор электроусилителя рулевого управления (EPS) (при наличии)
Этот индикатор включается в следующих случаях:
• После активации зажигания.
— Продолжает светиться до запуска двигателя.
• Если в системе EPS обнаружена проблема.
Рекомендуется обратиться к дилеру Hyundai для диагностики.

Индикатор неисправности (MIL)
Этот индикатор загорается в следующих случаях:
• После включения зажигания.
— Светится до запуска двигателя.
• Если имеется неисправность в системе контроля выбросов.
Следует обратиться к дилеру Hyundai для проверки автомобиля.

ВНИМАНИЕ
— Индикатор неисправности (MIL)
Продолжение движения при включенном индикаторе неисправности может вызвать повреждение системы контроля выбросов, что скажется на управляемости и/или расходе топлива.

ВНИМАНИЕ
— Бензиновый двигатель
Если мигает индикатор неисправности (MIL), это может сигнализировать о проблеме в системе управления впрыском топлива, что может привести к снижению мощности двигателя, повышению шума и увеличению выбросов. Рекомендуется обратиться в сервис Hyundai для проверки системы управления двигателем.

Индикатор системы зарядки аккумулятора
Этот индикатор включается в следующих случаях:
• При активации зажигания.
— Продолжает светиться до запуска двигателя.
• Если имеется неисправность в генераторе или системе зарядки.
В случае проблемы с генератором или системой зарядки:
1. Осторожно остановитесь в безопасном месте.
2. Проверьте приводной ремень генератора на наличие повреждений.
Если ремень в порядке, то может иметь место неисправность в системе зарядки. В таком случае рекомендуется как можно быстрее обратиться в сервис Hyundai.

Индикатор температуры охлаждающей жидкости двигателя (при наличии)
Этот индикатор загорается:
Когда температура охлаждающей жидкости превышает 120°C (248°F). Это может означать, что двигатель перегрелся и возможны повреждения.
В случае перегрева двигателя, см. раздел «Перегрев» в главе 6.

ВНИМАНИЕ
— Перегрев двигателя
Продолжение передвижения с перегревом двигателя является недопустимым, так как это может привести к повреждению двигателя.

Индикатор низкого давления масла
Этот индикатор активируется в следующих ситуациях:
• При включении зажигания.
— Светится до запуска двигателя.
• Когда наблюдается низкое давление масла в двигателе.
При низком давлении масла:
1. Нужно остановиться в безопасном месте.
2. Проверьте уровень масла в двигателе (подробности в разделе «Моторное масло» в главе 7). При низком уровне масла долейте нужное количество.
Если индикатор продолжает светиться после добавления масла, или если его нет, рекомендуется быстро обратиться в сервис Hyundai.

ВНИМАНИЕ
— Индикатор низкого давления масла
• Если не остановить двигатель сразу после появления индикатора, это может привести к серьезным повреждениям.
• Если индикатор горит при работающем двигателе, это может говорить о серьезных проблемах с двигателем. В таком случае:
1. Остановитесь, когда это будет безопасно.
2. Остановите двигатель и проверьте уровень масла. Если уровень низкий, долейте до нормы.
3. Если индикатор продолжает гореть, немедленно остановите двигатель. Рекомендуется обратиться к дилеру Hyundai для проверки автомобиля.

Индикатор низкого уровня топлива
Этот индикатор активируется:
Когда в баке остается мало топлива.
При близком к пустому состоянию бака необходимо как можно быстрее долить топливо.

ВНИМАНИЕ
— Низкий уровень топлива Движение с активированным индикатором низкого уровня топлива или при уровне ниже отметки «E (пусто)» может привести к перебоям в работе двигателя и повреждению каталитического нейтрализатора (если он есть).

Индикатор низкого давления в шинах (при наличии)
Этот индикатор включается в следующих случаях:
• При активации зажигания.
— Загорается примерно на 3 секунды, затем отключается.
• Когда в одной или нескольких шинах недостаточное давление. Дополнительную информацию можно найти в разделе «Система контроля давления в шинах (TPMS)» в главе 6.
Индикатор будет гореть постоянно после первоначального мигания в течение 60 секунд или может мигать и отключаться с интервалом 3 секунды:
При неисправности в системе TPMS. В этом случае следует обратиться в сервис Hyundai для проверки.
Более подробная информация доступна в разделе «Система контроля давления в шинах (TPMS)» в главе 6.

ВНИМАНИЕ
— Безопасная остановка
• Система контроля давления в шинах не всегда может предостеречь от неожиданных повреждений шины, вызванных внешними воздействиями.
• Если вам кажется, что управление автомобилем стало неустойчивым, сразу уберите ногу с акселератора, аккуратно нажмите на тормоза и выезжайте в безопасное место.

Индикатор открытой двери
Этот индикатор загорается:
Когда одна из дверей плохо закрыта.

Предупреждение об открытом багажнике
Этот индикатор загорится:
Если крышка багажника закрыта недостаточно плотно.

Индикатор превышения скорости (при наличии)
Этот индикатор начинает мигать:
При превышении скорости 120 км/ч.
— Эта функция предотвращает движение с превышенной скоростью.
— Кроме того, будет звучать звуковой сигнал в течение примерно 5 секунд.

Индикатор электронной системы динамической стабилизации (ESC) (при наличии)
Этот индикатор загорается в следующих случаях:
• После включения зажигания.
— Свечет примерно 3 секунды, затем выключается.
• Если есть проблемы в системе ESC.
Рекомендуется обратиться к дилеру Hyundai для проверки.
Индикатор может мигать,
когда система ESC активна;
подробности можно найти в разделе «Электронная система динамической стабилизации (ESC)» в главе 5.

Индикатор отключения электронной системы стабилизации курсовой устойчивости (ESC) (при наличии)
Этот индикатор активируется:
• После включения зажигания.
— Свечет примерно 3 секунды, после чего выключается.
• Если система ESC была отключена кнопкой ESC OFF.
Более подробная информация приведена в разделе «Электронная система стабилизации курсовой устойчивости (ESC)» в главе 5.

Индикатор ЭКО (при наличии)
ЭКО-индикатор помогает управлять автомобилем в экономичном режиме. Он отображается, когда топливо расходуется оптимально.
• Индикатор ЭКО (зеленого цвета) активируется, когда достигается эффективный расход топлива в режиме ECO ON. Чтобы отключить индикатор, можно нажать и удерживать кнопку RESET более 1 секунды при включенном режиме на бортовом компьютере.
• Эффективность расхода топлива зависит от стиля вождения и дорожных условий.
• Функция не действительна в условиях, не соответствующих критериям экономичного вождения, таких как P (парковка), N (нейтраль), R (задняя передача) и спортивный режим.
• При отображении мгновенного расхода топлива на ЖК-экране индикатор ЭКО выключается.

ВНИМАНИЕ
Не сосредотачивайтесь на индикаторе во время вождения. Это может отвлечь и создать аварийную ситуацию, которая приведет к серьезным травмам.

Индикатор иммобилайзера (без электронного ключа) (при наличии)
Этот индикатор включается:
Когда система распознает иммобилайзер в ключе при включенном зажигании.
— В это время можно запустить двигатель.
— Индикатор выключается после старта двигателя.
Этот световой индикатор начинает мигать:
Если имеется неисправность в системе иммобилайзера.
Рекомендуется обратиться к дилеру Hyundai для проверки автомобиля.

Индикатор иммобилайзера (с электронным ключом) (при наличии)
Этот индикатор светится 30 секунд:
Когда система обнаруживает электронный ключ в салоне при активированном зажигании или положении ACC.
— В это время можно запустить двигатель.
— Индикатор выключается после старта двигателя.
Этот индикатор мигнет несколько секунд:
Если электронный ключ отсутствует в салоне.
— В этом случае запуск двигателя невозможен.
Этот индикатор загорится на 2 секунды и выключится:
Когда система не может идентифицировать электронный ключ при включении кнопки пуска/останова.
В таком случае рекомендуется обратиться к дилеру Hyundai для проверки.
Этот индикатор начинает мигать в следующих случаях:
• Когда разряжена батарея электронного ключа.
— В этот момент невозможно запустить двигатель, однако можно попытаться запустить его, нажав кнопку пуска/останова с электронным ключом. (Подробности см. в разделе «Запуск двигателя» в главе 5).
• Если имеется проблема с системой иммобилайзера, рекомендуется обратиться в службу поддержки Hyundai.

Индикатор поворотников
Этот индикатор начинает мигать,
когда включены указатели поворота.
Если наблюдается одна из следующих проблем в системе сигналов поворота, необходимо обратиться к дилеру Hyundai для диагностики:
— Индикатор мигает без остановки.
— Индикатор мигает быстрее обычного.
— Индикатор вообще не работает.

Индикатор ближнего света фар (при наличии)
Этот индикатор загорается при активации ближнего света.

Индикатор дальнего света
Этот индикатор включается в следующих случаях:
• При активации дальнего света.
• Когда переключатель указателей поворота находится в режиме мигания света фар.

Индикатор включенных световых приборов
Этот индикатор загорается в следующих случаях:
Когда включены стояночные огни или передние фары.

Индикатор противотуманных фар (при наличии)
Этот индикатор активируется при включении противотуманных фар.

Индикатор задних противотуманных фар (при наличии)
Этот индикатор загорается при активации задних противотуманных фонарей.

Индикатор системы круиз-контроля (при наличии)
Этот индикатор включается, когда система круиз-контроля активирована.
Более подробную информацию можно найти в разделе «Система круиз-контроля» в главе 5.

Индикатор установленной скорости круиз-контроля (при наличии)
Этот индикатор включается, когда задана скорость для круиз-контроля.
Подробности смотрите в разделе «Система круиз-контроля» в главе 5.

Индикатор отсутствия ключа (при наличии)
Когда кнопка пуска/останова двигателя находится в положении ACC или ON и открыта любая дверь, система проверяет наличие электронного ключа.
Индикатор начинает мигать, если:
Ключ отсутствует в автомобиле, а кнопка пуска/останова находится в положении ACC или ON и открыта дверь.
— Если закрыть все двери, то в течение 5 секунд также будет звучать предупредительный сигнал.
— Индикатор погаснет, когда автомобиль начнет двигаться.

Информация из руководства пользователя Hyundai Elantra 5
