В этом материале представлен детальный разбор символов, отображаемых на панели приборов Honda Pilot 3 с 2016 по 2022 годы. Информация о значении значков была собрана из руководств пользователя для третьего поколения Honda Pilot (ссылку можно найти в конце таблицы).
Расшифровка кратко
Подробно

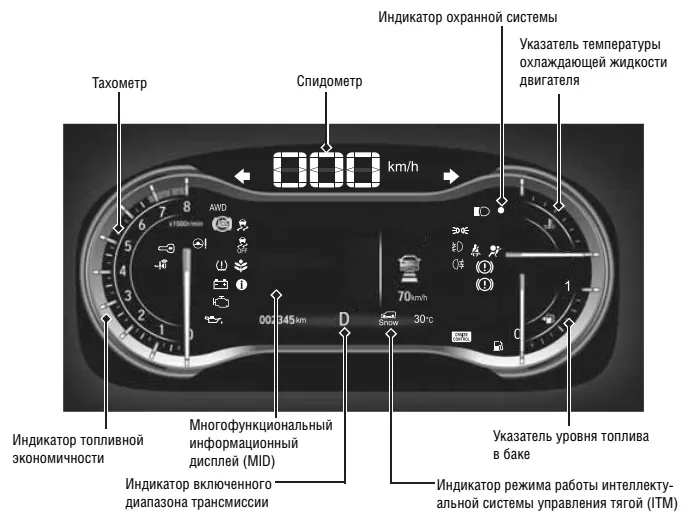

| Иконки на панели инструментов Honda Pilot 3 2016-2021 |
 Индикатор стояночного тормоза и неисправности тормозной системы (красный) • Загорается на короткий промежуток времени при активации питания ON, затем гаснет. • Светится постоянно, когда стояночный тормоз активен, и отключается, когда тормоз выключен. • Включается при низком уровне тормозной жидкости в главном цилиндре. • Возникает при выявлении проблем с тормозной системой. • Срабатывает совместно с прерывистыми звуковыми сигналами, когда начинаете движение с не полностью отключённым стояночным тормозом. • Если индикатор активирован в пути: убедитесь, что стояночный тормоз отключен, и проверьте уровень тормозной жидкости. Если обнаружился сигнал неисправности тормозной системы (красного цвета) Стр. 619 |
 Индикатор неисправности тормозного механизма (жёлтый) • Активируется на несколько секунд при включении питания ON, затем отключается. • Светится при выявлении неисправностей в системах, связанных с тормозами (за исключением основной тормозной системы). • Если индикатор активирован в пути – обратитесь в сервисный центр для проверки автомобиля. |
 Индикатор низкого давления масла мотора • Загорается при включении режима питания ON и гаснет после запуска мотора. • Активируется при недостаточном давлении масла. • Если индикатор: включился в пути – немедленно остановите автомобиль в безопасном месте. Если горит индикатор низкого давления масла Стр. 618 |

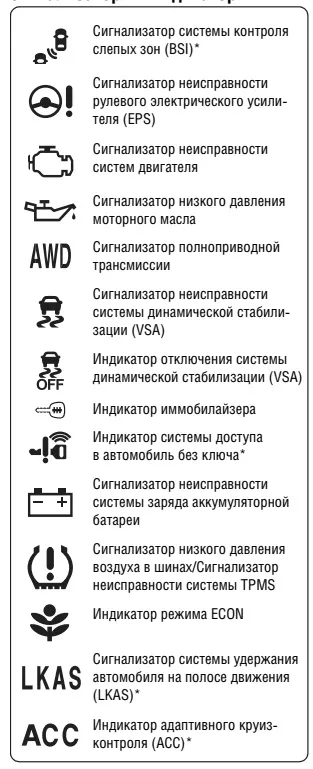

 Индикатор неисправности мотора • Активируется при включении питания ON и гаснет после старта двигателя или через несколько секунд, если двигатель не запускается. • Срабатывает при неисправности системы очистки выхлопных газов. • Мигает при пропусках зажигания в цилиндрах. • Если индикатор загорелся в пути автомобиля – обратитесь к специализированному техцентру. |
 Индикатор неисправности системы зарядки аккумулятора • Загорается при включении питания ON и отключается после стартера. • Сигнализирует о том, что аккумулятор не заряжается. • Если индикатор встречается в пути – отключите климатическую систему и обогрев заднего стекла для снижения потребления энергии. |
 Индикатор выбранного режима трансмиссии • Отображает текущее положение рычага переключения режимов трансмиссии. Переключение режимов трансмиссии Стр. 471 |
 Индикатор неисправности трансмиссии • Мигает при неисправностях трансмиссии. • Если индикатор мигает в пути – избегайте резких стартов и ускорений. Наиболее быстро доставьте автомобиль в сервисный центр для диагностики. |
 Индикатор непристегнутого ремня безопасности • Активируется вместе со звуковым сигналом, если ремень не застёгнут при включении питания ON. • Если не пристегнут передний пассажир, индикатор загорится с небольшой задержкой. Индикатор мигает во время движения, если не пристегнут ремень водителя или переднего пассажира. Индикатор мигает, и звучит прерывистый сигнал через определённые промежутки. • Звуковой сигнал прекращается и индикатор отключается, если ремни безопасности водителя и переднего пассажира будут застёгнуты. |
 Индикатор низкого уровня топлива • Активируется при низком уровне топлива (запас составляет около 9,5 литров). • Мигает при неисправности датчика уровня топлива. • Если индикатор горит – заправьте автомобиль при первой возможности. |
 Индикатор неисправности антиблокировочной системы (ABS) • Загорается на несколько секунд при включении режима питания ON, затем отключается. • Если индикатор активен в других ситуациях, это указывает на поломку системы ABS. • При постоянном свете индикатора – обратитесь к сервисному центру для диагностики автомобиля. При активированном индикаторе, основные тормоза остаются работоспособными, но антиблокировочная система отключается. Антиблокировочная система (ABS) Стр. 516 |
 Индикатор неисправности системы подушек безопасности • Загорается на короткий промежуток времени при включении питания ON, затем отключается. • Активируется при поломке любого из следующих компонентов: — Единая система удержания — Боковые подушки безопасности — Боковые шторы безопасности — Преднатяжитель ремня • Если индикатор постоянно активен или не загорается – доставьте авто в сервисный центр для диагностики. |
 Индикатор системы динамической стабилизации (VSA) • Загорается на несколько секунд при активации питания ON, затем отключается. • Мигает при активации системы VSA или системы динамической стабилизации прицепа. • Активируется при неисправности системы VSA, системы помощи при старте на подъёме или системы тормозных сигналов. • При постоянном свете индикатора – обратитесь в сервисный центр для диагностики. |
 Индикатор отключения системы динамической стабилизации автомобиля (VSA) • Загорается на короткий промежуток времени при активации питания ON, затем отключается. • Активируется при нажатии кнопки отключения системы VSA (VSA OFF) • Загорается при выборе обычного или снегового режима управления тягой. Для автомобилей с полным приводом Для автомобилей с полным приводом |
 Индикатор неисправности электрического усилителя руля (EPS) • Загорается при активации питания ON и отключается после старта двигателя. • Светится при наличии неисправностей в системе EPS. • Если индикатор постоянно активен или вообще не срабатывает – отправьте автомобиль в сервисный центр для проверки. Если горит индикатор неисправности системы EPS Стр. 620 |
 Индикатор низкого давления в шинах/неисправности системы TPMS • Индикатор мигает, когда включен указатель поворота. • Оба индикатора мигают при нажатии на аварийный сигнал. • Индикаторы мигают четыре раза при активации системы экстренного торможения*. • Если индикатор загорелся в пути – остановитесь в безопасном месте, проверьте давление в шинах и при необходимости отрегулируйте его до рекомендованного значения. • Если индикатор мигает, а затем горит постоянно: доставьте автомобиль в сервисный центр для диагностики. Если у вас запасное колесо, при первой возможности отремонтируйте или замените повреждённое колесо и установите его вместо запасного. |

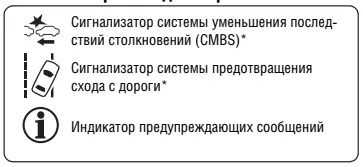

 Индикатор предупреждения • Загорается на короткое время при включении питания ON, позже гаснет. • Активируется с коротким звуковым сигналом при обнаружении неисправности. На информационном дисплее MID появляется прерывистое предупреждение. • Пока индикатор горит, поверните многофункциональную ручку на руле, чтобы повторно просмотреть предупреждение. |
 Индикаторы указателей поворота и аварийной сигнализации • Индикатор мигает при включении соответствующего указателя поворота. • Оба индикатора мигают при нажатии на кнопку аварийной сигнализации. • Если индикатор совсем не мигает или мигает с высокой частотой – значит, что неработоспособна лампочка указателя. Сразу замените её. Замена ламп Стр. 568 • Индикаторы мигают четыре раза при включении системы экстренного торможения*. |

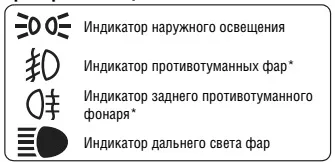

 Индикатор дальнего света • Светится, когда включён дальний свет. |
 Индикатор наружного освещения • Загорается при включении внешнего освещения или если стоит режим AUTO и внешнее освещение активировано. • Если внешнее освещение включено, и режим питания VEHICLE OFF (LOCK) активирован, при открытии водительской двери сработает звуковой сигнал. |
 Индикатор противотуманных фар* • Загорается, когда противотуманные фары в рабочем состоянии. Противотуманные фары и задний противотуманный фонарь* Стр. 168 |
 Индикатор заднего противотуманного фонаря* • Горит, когда активирован задний противотуманный фонарь. Противотуманные фары и задний противотуманный фонарь* Стр. 168 |
 Индикатор превышения скорости* • Загорается на несколько секунд при активации питания ON, затем выключается. • Мигает, когда скорость автомобиля превышает 120 км/ч. В это время звучит краткий звуковой сигнал. • Индикатор продолжает мигать, пока скорость превышает 120 км/ч. |
 Индикатор иммобилайзера • Позначается на короткое время при включении питания ON, затем отключается. • Возникает, если система иммобилайзера не распознаёт ключ. • Если индикатор мигает – двигателей невозможно запустить. Переключите в режим VEHICLE OFF (LOCK), затем снова активируйте режим питания ON. |
 Индикатор неисправности полноприводной системы (AWD) • Загорается на несколько секунд при активации питания ON, затем свет отключается. • Указывает на неисправность полноприводной системы AWD. • Мигает при перегреве заднего дифференциала. • При постоянном свете индикатора – работают только передние колеса. Также обращайтесь в сервис для диагностики автомобиля. |
 Индикатор неисправности системы предотвращения схода с дороги* • Загорается на короткий промежуток времени при включении питания ON, затем гаснет. • Включается при выявлении неисправности системы предотвращения схода с дороги. • При постоянном свечении индикатора – отправьтесь на диагностику в сервисный центр. |
| Индикатор деактивации системы предотвращения схода с дороги* • Включается при автоматическая деактивация системы. • Если индикатор горит постоянно – температура в камер слишком высокая. Используйте климат-контроль для снижения температуры внутри камеры. Система возобновит работу, когда камера остынет. |
 Индикатор системы безопасности • Мигает, когда охранная сигнализация находится в режиме ожидания. Охранная сигнализация Стр. 151 |
 Индикатор неисправности системы безключевого доступа • Загорится на несколько секунд при включении питания ON, затем гаснет. • Включается при обнаружении неисправности системы безключевого доступа или дистанционного запуска двигателя. • Обратитесь в сервисный центр для проверки. |

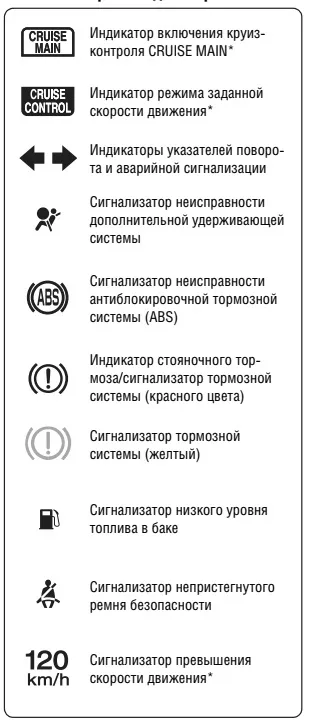

 Индикатор активации круиз-контроля CRUISE MAIN* • Активируется при нажатии на кнопку CRUISE. Система круиз-контроля* Стр. 475 |
 Индикатор установленной скорости движения* • Активируется после выбора значения скорости автомобиля водителем. Система круиз-контроля* Стр. 475 |
 Индикатор системы контроля слепых зон (BSI)* • Загорается на короткий промежуток времени при включении питания ON, затем гаснет. • Активируется при отключении системы BSI. • Загорается при наличии грязи, снега или льда в зоне датчика. • Если индикатор активирован в пути – очистите область датчика от загрязнений. Система контроля слепых зон (BSI)* Стр. 506 • Загорается при неполадках в системе. • Если индикатор загрузился во время движения – обратитесь в сервисный центр для диагностики. |
 Индикатор режима ECON • Загорается на короткий промежуток времени при включении питания ON, затем гаснет. • Активируется при нажатии кнопки ECON. Выключатель экономичного режима ECON Стр. 473 |
 Индикатор неисправности адаптивного круиз-контроля (ACC) (жёлтый)* • Активируется на короткий промежуток времени при включении питания ON, затем гаснет. • Включается при недоступности системы ACC. • Если индикатор полезит во время движения – отправьте автомобиль в сервисный центр для проверки. |
| Индикатор работы адаптивного круиз-контроля (ACC) (зелёный)* • Активируется при нажатии кнопки MAIN. Система адаптивного круиз-контроля (ACC)* Стр. 480 • Загорится при загрязнении корпуса радиолокационного датчика, что мешает обнаружению автомобилей впереди. • Может загораться в плохих погодных условиях (дождь, снег, туман и т.д.). • Система ACC автоматически отключится. • Если радиолокационный датчик загрязнён, остановите авто в безопасном месте и очистите корпус мягкой тканью. • Убедитесь, что к дилеру для диагностики, если индикатор не погас после очистки радиолокационного сенсора. |
 Индикатор неисправности системы удержания машины на полосе (LKAS)* (жёлтый) • Активируется на короткий промежуток времени при включении питания ON, затем гаснет. • Загорается при поломке системы LKAS. • Если индикатор горит постоянно, обращайтесь в сервисный центр для диагностики. |
| Индикатор системы удержания автомобиля в полосе (LKAS)* (зелёный) • Загорается при нажатии кнопки MAIN. Система LKAS* Стр. 495 • Загорается при активации системы LKAS или если чрезмерно высокая температура в передней камере. Система LKAS отключится автоматически. Появляется звуковой сигнал. • Используйте климат-контроль для охлаждения камеры. • Если индикатор погас – температура камеры снизилась и система работает нормально. Передняя камера* Стр. 478 |
| Индикатор системы удержания автомобиля на полосе (LKAS)* (зелёный) • Загорается, если область вокруг камеры загрязнена (грязь, снег, лед и т.д.). Остановите авто в безопасном месте и очистите камеру мягкой тканью. • Может активироваться в условиях плохой погоды (дождь, снег, туман и т.д.). • Если после очистки камеры индикатор продолжает гореть, обращайтесь к сервисному центру для проверки авто. |
 Индикатор системы уменьшения последствий столкновений (CMBS)* • Загорается на короткий промежуток времени при активации питания ON, затем отключается. • Активируется при отключении системой CMBS. • Указывает на неисправность системы CMBS. • Если индикатор светится постоянно, когда система CMBS не була отключена – доставьте автомобиль на сервисный центр для диагностики. |
| Индикатор системы уменьшения последствий столкновений (CMBS)* • Активируется при автоматическом отключении системы CMBS. • Если индикатор горит постоянно, камере слишком высокая температура. Используйте климат-контроль для охлаждения камеры. Система возобновит работу после нормализации температурного режима. Передняя камера* Стр. 478 • Если индикатор постоянно активен – область, где установлена камера грязная. Остановите авто в безопасном месте и очистите камеру мягкой тканью. • Если после очистки камеры индикатор не погас, обратитесь к сервисному центру для диагностики. Система уменьшения последствий столкновений (CMBS)* Стр. 519 • Если индикатор светится постоянно – температура в кадре слишком высокая. Используйте климат-контроль для снижения температуры. Система вновь заработает, когда камера охладится. Передняя камера* Стр. 478 |
| Информация взята из руководства пользователя Honda Pilot 3 |
