Расшифровка значков на панели приборов Captiva 1

В данном материале вы найдете расшифровку символов на приборной панели Chevrolet Captiva 1, выпущенной в период с 2006 по 2015 год. Информация о значении иконок панели была собрана из руководства по эксплуатации модели Captiva 1.

Значки на панели приборов

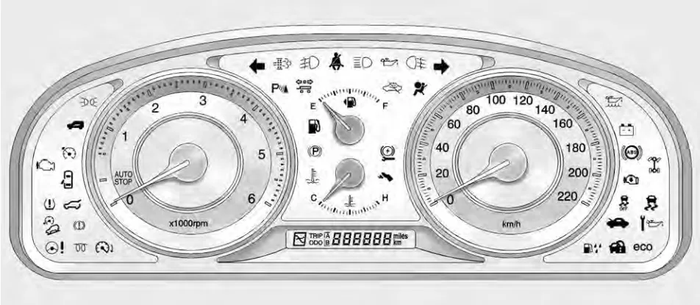

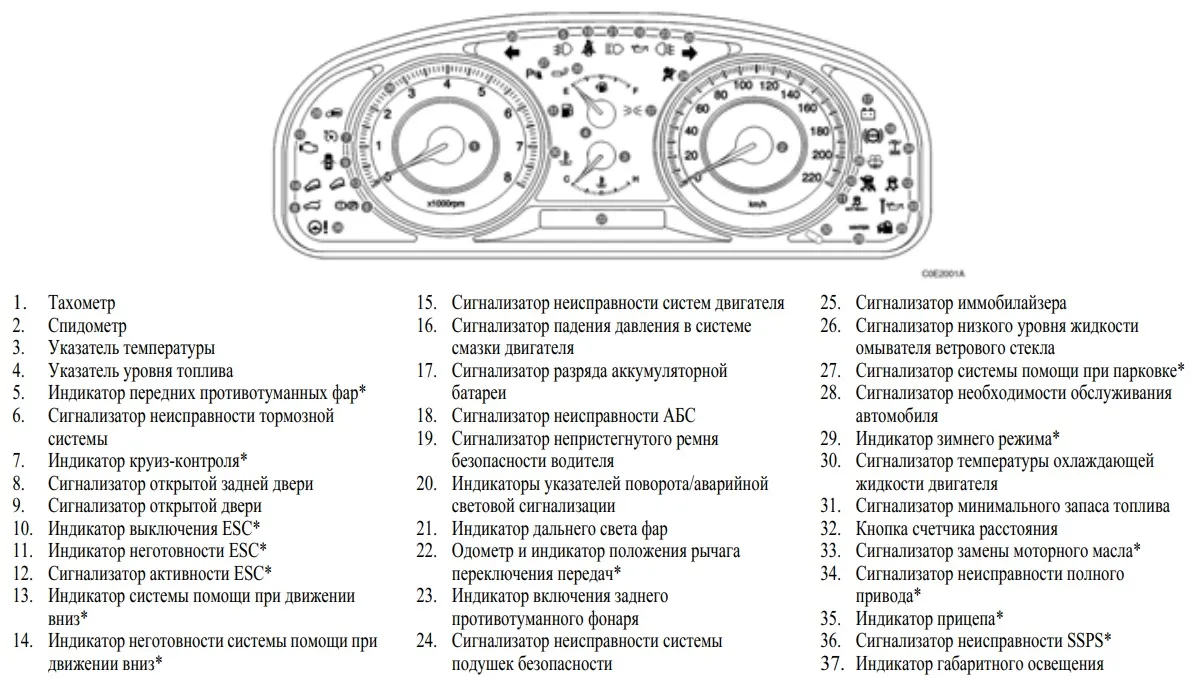

Иконки на приборной панели Chevrolet Captiva 1 (2006-2015)

Световой индикатор поворота
Мигает
Этот индикатор начинает мигать, когда включен указатель поворота или аварийные огни. Если зеленая стрелка не мигает при использовании рычага управления указателями поворота или аварийками, это может указывать на проблемы с предохранителем, который нужно проверить и при необходимости заменить.
Для дополнительной информации см. Замена лампы на стр. 365.
Плавкие предохранители указаны на стр. 369. Информацию о сигнализации поворота и смене полосы движения можно найти на стр. 146.

Индикатор незастегнутого ремня безопасности
для водителя мигает или светится.
Индикатор для пассажира находится над бардачком.
Если пассажирское сиденье занято, индикатор также может работать.
При установке зажигания в положение ON он загорается на несколько секунд вместе с предупредительным сигналом, который напоминает о необходимости пристегнуть ремни безопасности.
Индикатор будет мигать, пока вы застегиваете ремень. Если ремень остаётся расстегнутым во время движения, индикаторы и сигнал снова активируются.
После того как ремень застегнут, индикаторы отключаются.
Дополнительную информацию о диагонально-поясных ремнях безопасности можно найти на стр. 67.

Световой индикатор системы подушек безопасности и натяжителей
Иконка загорается на несколько секунд при включении зажигания. Если она не гаснет через некоторое время или начинает светиться во время движения, это сигнализирует о проблеме с натяжителем ремня или системой безопасности. В экстренной ситуации эти системы могут не сработать.
Постоянное свечение индикатора может указывать на неисправность автомобиля или срабатывание натяжителей ремней или подушек безопасности.
Важно
Обратитесь в автомастерскую для диагностики неисправности.
См. информацию о системе подушек безопасности на стр. 69.
Об этом также сказано в разделе «Натяжители ремней безопасности» на стр. 65.

Индикатор подушки безопасности
Этот индикатор расположен над бардачком.
Загорается индикатор подушки безопасности переднего пассажира.
Если индикатор горит, это означает, что подушка безопасности переднего пассажира отключена.

Индикатор системы зарядки
Загорается при включении зажигания и отключается вскоре после запуска двигателя.
Если индикатор остаётся включенным во время работы двигателя, остановитесь и выключите мотор. Это может указывать на то, что аккумулятор не заряжается, и есть вероятность перегрева двигателя.
Обратитесь к специалистам сервиса.

Индикатор неисправности
Загорится при включении зажигания и gаснет после старта двигателя.
Внимание
Его свечение указывает на проблему, требующую проверки. Если вы продолжите движение с работающим индикатором неисправности, это может повредить систему контроля выбросов и повлиять на экономию топлива и динамику управления автомобилем.
Срочно обратитесь в сервис для устранения неисправности.
Индикатор неисправности (MIL) срабатывает при проблемах в системе контроля выбросов и связанных с её подсистемах.
Индикатор будет гореть до тех пор, пока блок управления двигателем (ECM) фиксирует неисправность. Если обнаружится серьезный пропуск зажигания, индикатор будет постоянно мигать. Такие пропуски могут подпортить каталитический нейтрализатор.
Индикатор также активируется при проблемах с сажевым фильтром в дизельном двигателе. В этом случае срочно обратитесь в сервис.
См. информацию о сажевом фильтре дизельного двигателя на стр. 363.
Электронная система управления может перейти в аварийный режим, чтобы вы могли продолжать движение, но также необходимо будет как можно скорее посетить сервис.
Если индикатор MIL на мигал короткое время и позже отключается, система функционирует нормально.

Индикатор обслуживания автомобиля
Загорается при необходимости техобслуживания. Обратитесь в сервисный центр для проверки состояния автомобиля.

Индикатор неисправности тормозной системы
Загорится, если стояночный тормоз отпущен, уровень жидкости в тормозах или сцеплении низкий или есть неисправность тормозной системы.
См. Тормозная жидкость на стр. 359.
Важно: не стоит передвигаться на автомобиле, если этот индикатор активен.
Его свечение свидетельствует о возможной неисправности тормозов, что может привести к ДТП и повреждению автомобиля.

Индикатор электромеханического стояночного тормоза
Сигнализатор о состоянии стояночного тормоза
На автомобилях, оснащённых электромеханическим стояночным тормозом, он кратковременно загорается при запуске. Если этого не происходит, стоит обратиться в сертифицированный сервис для диагностики. Индикатор активируется при включении стояночного тормоза. Если он мигает даже после отключения тормоза или во время движения, это указывает на неисправность электромеханической системы. В случае, если индикатор не загорается или продолжает мигать, следует также обратиться в сервис для проведения диагностики.
Индикатор предупреждения о стояночном тормозе
На машинах с электрическим стояночным тормозом (EPB) предупреждающий индикатор должен кратковременно загораться при повороте ключа в положение ВКЛЮЧЕНО/ПУСК.

Ели индикатор не загорается, необходимо провести санитарный ремонт, чтобы он мог своевременно оповестить о неисправностях.
Если сигнал загорается, это значит, что система работает в ограниченном режиме. Вы можете продолжить движение, но стоит обратиться в сервис при первой возможности.
На автомобилях с электромеханическим стояночным тормозом индикатор загорается, если переключатель стояночного тормоза отпущен, а тормоз не нажимается. Чтобы отключить электрическое стояночное тормоз, нужно сначала выжать педаль тормоза, а затем нажать на кнопку EPB. См. Стояночный тормоз на стр. 308.

Индикатор антиблокировочной системы тормозов (ABS)
Загорается на несколько секунд после включения зажигания. Когда индикатор гаснет, система готова к работе.
Если он остается включенным дольше или загорается во время движения, это значит, что система ABS неисправна. Автомобиль продолжит тормозить, но без помощи ABS.
См. информацию о антиблокировочной системе на стр. 307.

Иконка системы полного привода
Появляется при повороте ключа в положение ON и гаснет через несколько секунд.
Этот индикатор мигает, когда система полного привода временно отключена, и продолжает гореть при наличии неисправности в системе.
При включении индикатора полного привода рекомендуется как можно скорее посетить сервисный центр для устранения проблемы.
См. Система постоянного полного привода на стр. 304.

Индикатор системы помощи при движении под уклон
Индикатор активности и неполадки
Индикатор активности системы загорается зелёным светом, а индикатор неполадки — жёлтым.
Индикатор активности системы включает зелёный свет, когда система готова к использованию, и начинает мигать (зеленым) при ее активации посредством соответствующей кнопки на панели.
Особенности индикатора неисправности системы помощи при движении под уклон:
— мигание жёлтым светом показывает, что система не готова к работе из-за перегрева деталей (примерно 350-400 градусов Цельсия) после сильного ходьбы; индикатор отключится, когда температура упадёт ниже 350 градусов;
— непрерывное свечение жёлтым сигнализирует о постоянном перегреве, превышающем 400 градусов; при снижении температуры индикатор погаснет;
— мигающий и горящий индикатор неполадки системы предупреждает, что следует дать системе остыть, избегая торможений. Указанные температуры могут варьироваться в зависимости от состояния автомобиля и внешних факторов.

Индикатор усилителя рулевого управления
Загорится, когда включите зажигание, и вскоре погаснет.
Если индикатор не выключается или загорается при движении, это означает неисправность в системе управления. Требуется обратиться в сервис.

Индикатор системы ультрапарковки
Загорится:
— если датчики загрязнены
— если они покрыты льдом или снегом
— при наличии внешних помех
Как только проблема устранена, система заработает нормально. Если индикатор продолжает светиться, необходимо обратиться в сервис для диагностики.

Индикатор электронной системы динамической стабилизации (ESC)
Этот индикатор может светиться или мигать: его мигание указывает на активность ESC, а постоянное свечение говорит о неисправности системы.

Индикатор отключения ESC
Загорится g. показывает, что система отключена.

Индикатор температуры охлаждающей жидкости
Загорается, сигнализируя о перегреве двигателя.
Если автомобиль движется в нормальных условиях, остановитесь и дайте двигателю поработать на холостом ходу несколько минут. Если индикатор не исчезает, выключите двигатель и обратитесь в сервисный центр.

Индикатор предварительного подогрева и сажевый фильтр для дизельных двигателей
Иконка загорается, когда включён подогрев. После гашения индикатора можно запускать двигатель.

Индикатор давления в шинах
Загорится жёлтым цветом.
Индикатор появляется при включении зажигания и исчезает после запуска двигателя.
Если он включается во время движения, это указывает на низкое давление в одной или нескольких шинах.
Остановите автомобиль в безопасном месте и проверьте шины, накачайте их до рекомендуемого давления, указанного на табличке.
При неисправности индикатор мигает около одной минуты, а затем светится до отключения зажигания. Индикатор неисправности будет гореть, пока проблема не будет решена. Обратитесь в автосервис для проверки.

Индикатор сажевого фильтра для дизельного двигателя
Если нужно выполнить регенерацию фильтра, индикатор мигает, а также звучит сигнал. Этот индикатор выключается после завершения процесса самоочистки.
Дополнительную информацию можно найти на стр. 294.

Индикатор давления масла
Он включается при повороте ключа зажигания и отключается вскоре после запуска двигателя.
Если индикатор остается включенным при работающем двигателе, существует риск повреждения системы смазки. Это может привести к слому двигателя и блокировке колес.
Если это происходит во время езды, остановитесь, заглушите двигатель и проверьте уровень масла. Опасно: при выключенном двигателе усилия на тормоза и рулевое управление значительно увеличиваются.
Не вынимайте ключ, пока автомобиль не полностью остановится, так как это может привести к блокировке руля. Проверьте уровень масла перед обращением за помощью в сервис.
См. информацию о моторном масле на стр. 345.

Индикатор низкого уровня масла
Загорится при переводе ключа в положение ON и отключится через несколько секунд.
Индикатор включится при низком уровне масла. Если он активен, проверьте уровень масла и при необходимости добавьте его.
Информация о моторном масле на стр. 345.

Индикатор замены масла
Он включается при включении зажигания и выключается через несколько секунд.
Ваша машина может быть оснащена системой контроля замены масла, которая информирует о необходимости замены масла.
Если индикатор загорается, это сигнализирует о том, что масло нужно заменить.
После замены масла необходимо сбросить систему контроля, чтобы индикатор отключился.
См. информацию о моторном масле на стр. 345.

Индикатор экономии топлива
Индикатор режима ECO активируется при нажатии кнопки режима экономии, расположенной рядом с коробкой передач. При повторном нажатии индикатор отключается.
Для автомобилей с бензиновым двигателем индикатор гаснет при переходе на ручной режим переключения АКПП.

Сигнализатор низкого уровня топлива
Загорится при критически низком уровне топлива в баке.
Важно
Не допускайте полного истощения бензина, так как это может повредить каталитический нейтрализатор.
См. информацию о каталитическом нейтрализаторе на стр. 295.

Индикатор воды в топливе (для дизельного двигателя)
Загорается, когда в топливном фильтре уровень воды превышает допустимые значения.
Нужно немедленно слить воду из фильтра. Индикатор отключится после выполнения этой процедуры. См. информацию о сажевом фильтре дизельного двигателя на стр. 363.

Индикатор иммобилайзера
Этот индикатор загорается при неисправности системы иммобилайзера. В таком случае запуск двигателя становится невозможным.
Необходимо обратиться в сервис для устранения проблемы.

Индикатор системы безопасности
Если ваш автомобиль имеет дополнительную противоугонную систему, сигнализация отключенной системы отображается, когда датчики проникновения и наклона отключены с помощью кнопки на крыше. Если нажать кнопку повторно, индикатор выключится.
См. информацию о противоугонной сигнализации на стр. 34.

Индикатор снижения мощности двигателя
Загорится вместе с индикатором необходимости обслуживания, когда требуется сервисная проверка.
Вам необходимо съехать с дороги, заглушить двигатель и, подождав 10 секунд, снова запустить. Можно продолжить движение на меньшей скорости. Обязательно обратитесь в сервис для диагностики.

Индикатор нажатия на тормоза
Активируется, когда отключается переключатель EPB, не нажатая педаль тормоза. Чтобы отключить стояночный электромеханический тормоз, необходимо сначала выжать тормоз, затем нажать на кнопку выключателя.
См. раздел о стояночном тормозе на стр. 308.
Индикатор также загорится, если для перезапуска двигателя нужно нажать на педаль сцепления.
См. Функцию автоматического запуска/остановки двигателя на стр. 289.

Индикатор дальнего света
Появляется при включении дальнего света фар и мигании фарами. См. информацию о переключателе дальнего/ближнего света фар на стр. 144.

Индикатор передних противотуманных фар
Указывает, когда передние противотуманные фары активированы. См. информацию о противотуманных фарах на стр. 146.

Индикатор задних противотуманных фонарей
Включается при активации задних противотуманных фонарей. См. информацию о задних противотуманных фонарях на стр. 147.
