В данном материале вы найдете расшифровку символов, отображаемых на приборной панели Mitsubishi Pajero Sport третьего поколения, выпущенного в период с 2016 по 2022 год. Информация о значении пиктограмм, размещенных на приборной панели, была взята из справочного руководства к Паджеро 4, изданного в 2020 году. Несмотря на обновления модели в 2019 году, основные данные, представляемые приборным щитком, остались без изменений.

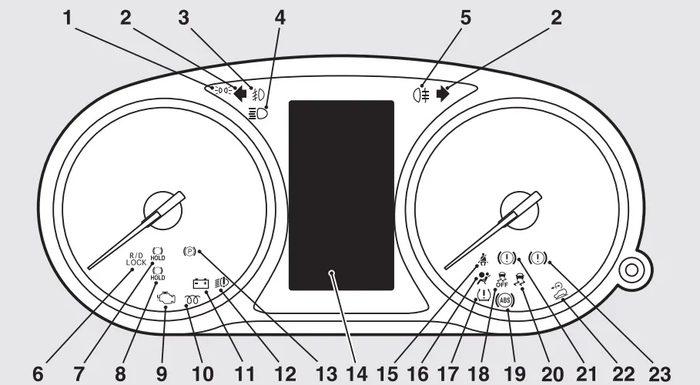

Значки на панели приборов
20162020 тип A2020 тип B
2020 тип А
 Индикатор габаритных огней Данная лампа загорается при активации габаритов. |
  Индикаторы поворота и аварийной сигнализации Данные лампы мигают, когда включаются указатели поворота. ПРИМЕЧАНИЕ Увеличенная частота мигания сигнализирует о неполадках в цепи или о перегоревшей лампе. В режиме аварийной сигнализации мигают все индикаторы поворота. |
 Индикатор противотуманных фар Этот индикатор активируется при включении противотуманных фар. |
 Индикатор дальнего света Данная лампа загорается, когда включается дальний свет фар. |
 Индикатор заднего противотуманного фонаря Этот индикатор активируется при включении заднего противотуманного фонаря. |
 Индикатор блокировки заднего дифференциала При активации режима ON индикатор блокировки дифференциала загорается на несколько секунд, затем отображает текущее состояние (заблокирован или разблокирован). ПРИМЕЧАНИЕ Состояние блокировки демонстрируется путем мигания или постоянного свечения индикатора. |

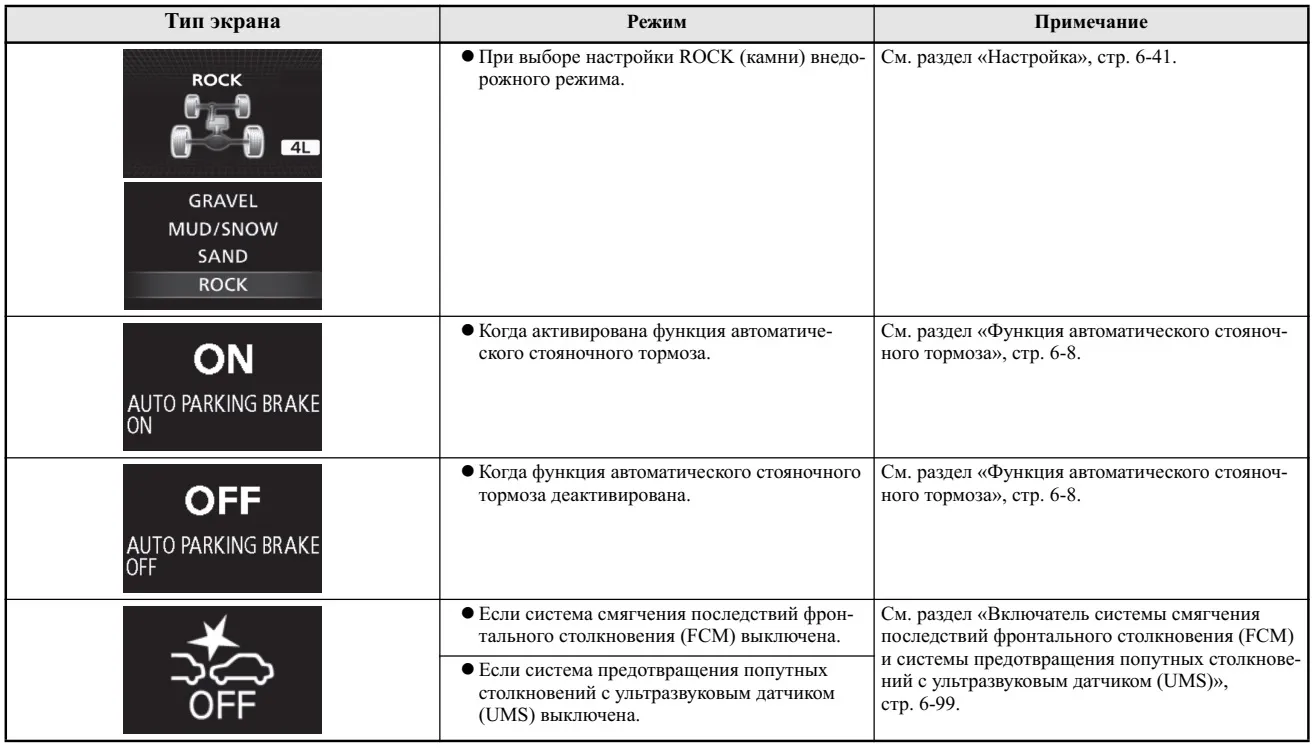

 Индикатор ожидания автоматического стояночного тормоза (белый) При нажатии на переключатель этой системы при выполнении всех условий она переходит в режим ожидания, и индикатор загорается. Условия: — Режим ON активирован. — Ремень безопасности водителя застегнут. — Дверь водителя закрыта. — Блокировка заднего дифференциала отключена. — Переключатель полного привода Super Select 4WD II находится в положении 2H, 4H или 4HLc. |
 Индикатор автоматического стояночного тормоза (зеленый) При остановке автомобиля с нажатой педалью тормоза в любом положении селектора, кроме P и R, срабатывает система автоматического стояночного тормоза, и индикатор загорается. ПРЕДУПРЕЖДЕНИЕ Необходимо отпустить тормоза после активации индикатора (зеленого). |
 Индикатор диагностики двигателя Эта лампа является элементом системы самодиагностики, которая контролирует выбросы и работу систем управления двигателем или трансмиссией. При обнаружении неисправности в одной из систем, индикатор включается. Обычно, несмотря на это, автомобиль может продолжать движение, но рекомендуется оперативно провести диагностику. Индикатор активируется при запуске режима ON и отключается после старта двигателя. Если он не выключается, стоит обратиться в сервисный центр MITSUBISHI MOTORS. ПРЕДУПРЕЖДЕНИЕ — Долгосрочное движение с включенным индикатором может вызвать серьезные повреждения системы контроля выбросов, а также ухудшить экономию топлива и общую производительность автомобиля. — Если индикатор не загорается при включении режима ON, рекомендуем обратиться в сервисный центр MITSUBISHI MOTORS. — При гонке с работающим двигателем следует избегать высокой скорости и как можно скорее проверить систему в авторизованном сервисе MITSUBISHI MOTORS. В таких ситуациях реакция автомобиля на нажатие или отпускание педалей может быть ненадежной. ПРИМЕЧАНИЕ — Блок управления двигателя сохраняет данные о различных неисправностях. При отключении аккумулятора данная информация стирается, что усложняет диагностику и prolongs её. Поэтому не стоит отключать аккумулятор, пока индикатор диагностической проверки активен. |
 Индикатор предпускового подогрева дизеля Этот индикатор показывает состояние системы предпускового прогрева. При включении режима ON индикатор загорается, и система активирует обогрев свечей накаливания. После их прогрева индикатор выключается, двигатель запускается. ПРЕДУПРЕЖДЕНИЕ — Если индикатор загорается после запуска, это может указывать на замерзание топлива. Следует прогреть двигатель на холостом ходу около десяти минут, затем переключить режим OFF и снова ON. Убедитесь, что индикатор предпускового подогрева выключен. ПРИМЕЧАНИЕ — Если двигатель холодный, индикатор будет гореть дольше. — На прогретом двигателе индикатор не включится даже с включенным режимом ON. |
 Индикатор зарядки аккумулятора Этот индикатор загорается при включении режима ON и отключается после запуска двигателя. Если возникли неполадки в системе, на панели появляется предупреждение. ПРЕДУПРЕЖДЕНИЕ — Если индикатор горит при работающем двигателе, это говорит о неисправности в цепи зарядки. В таком случае срочно следует остановиться в безопасном месте и обратиться в ближайший сервис MITSUBISHI MOTORS. |
 Индикатор неисправности светодиодных фар Этот индикатор загорается при обнаружении проблемы с светодиодами. ПРЕДУПРЕЖДЕНИЕ — Если индикатор активирован, возможно наличие неисправности в системе светодиодов. Рекомендуется проверить её в сервисном центре MITSUBISHI MOTORS. |
 Индикатор стояночного тормоза Этот индикатор загорается, когда активирован стояночный тормоз и включен режим ON. У автомобилей со стояночным тормозом на электроприводе, данный индикатор включается, а через несколько секунд выключается, когда тормоз активируется при OFF. Если режим ON активен и автомобиль начинает движение при включенном стояночном тормозе, срабатывает сигнал зуммера. ПРЕДУПРЕЖДЕНИЕ — Если лампа мигает (на автомобилях с электроприводом), это означает, что невозможна активация стояночного тормоза. Если она продолжает мигать, обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS. Также, если желтая контрольная лампа включается в дополнение к мигающему индикатору, это указывает на неисправность в стояночном тормозе с электроприводом. Срочно проверьте автомобиль в сервисном центре MITSUBISHI MOTORS. |

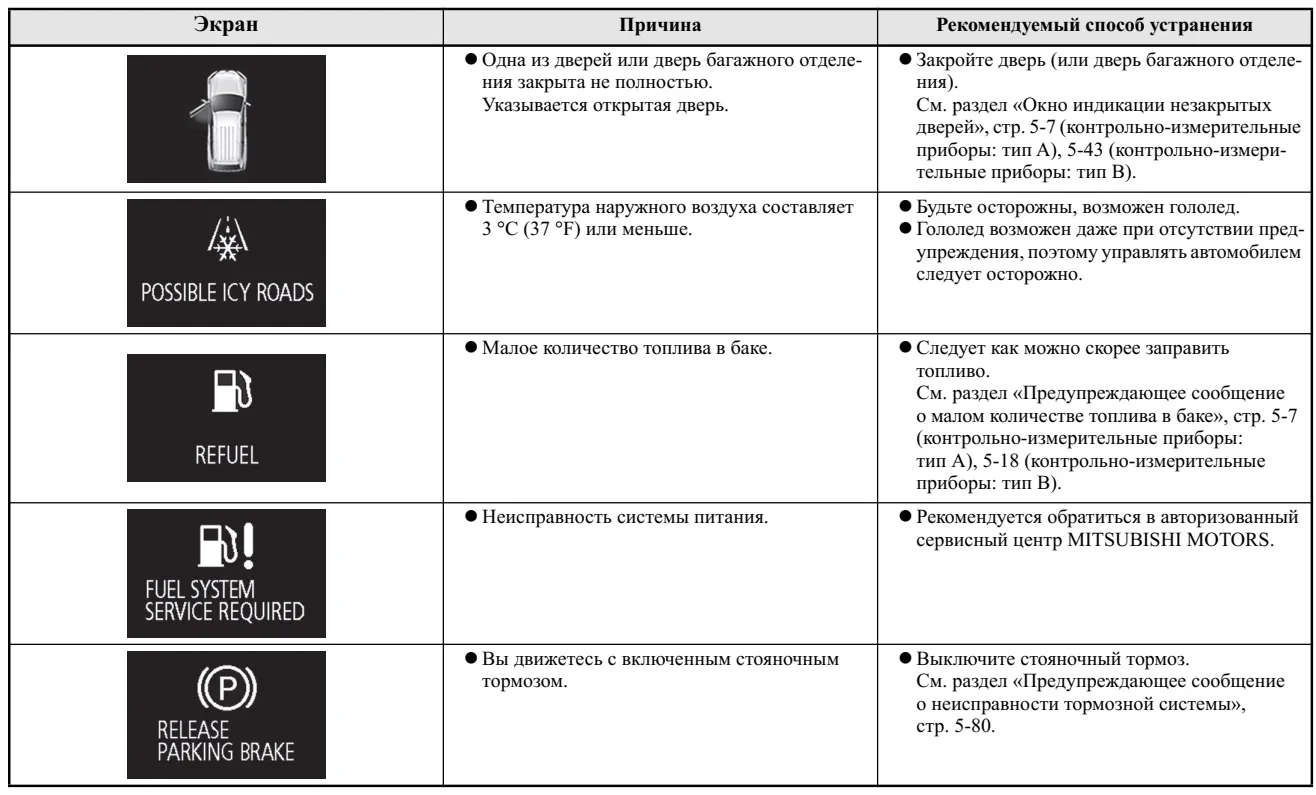

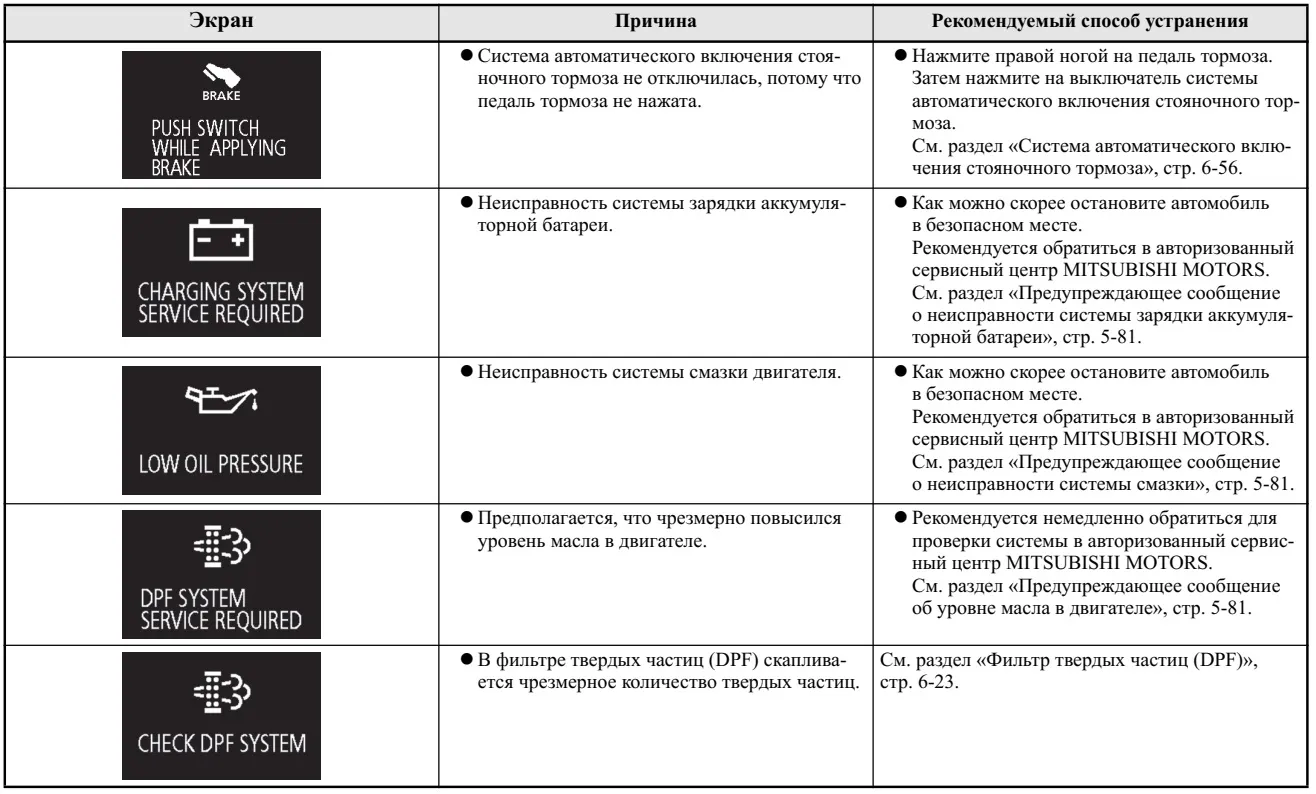

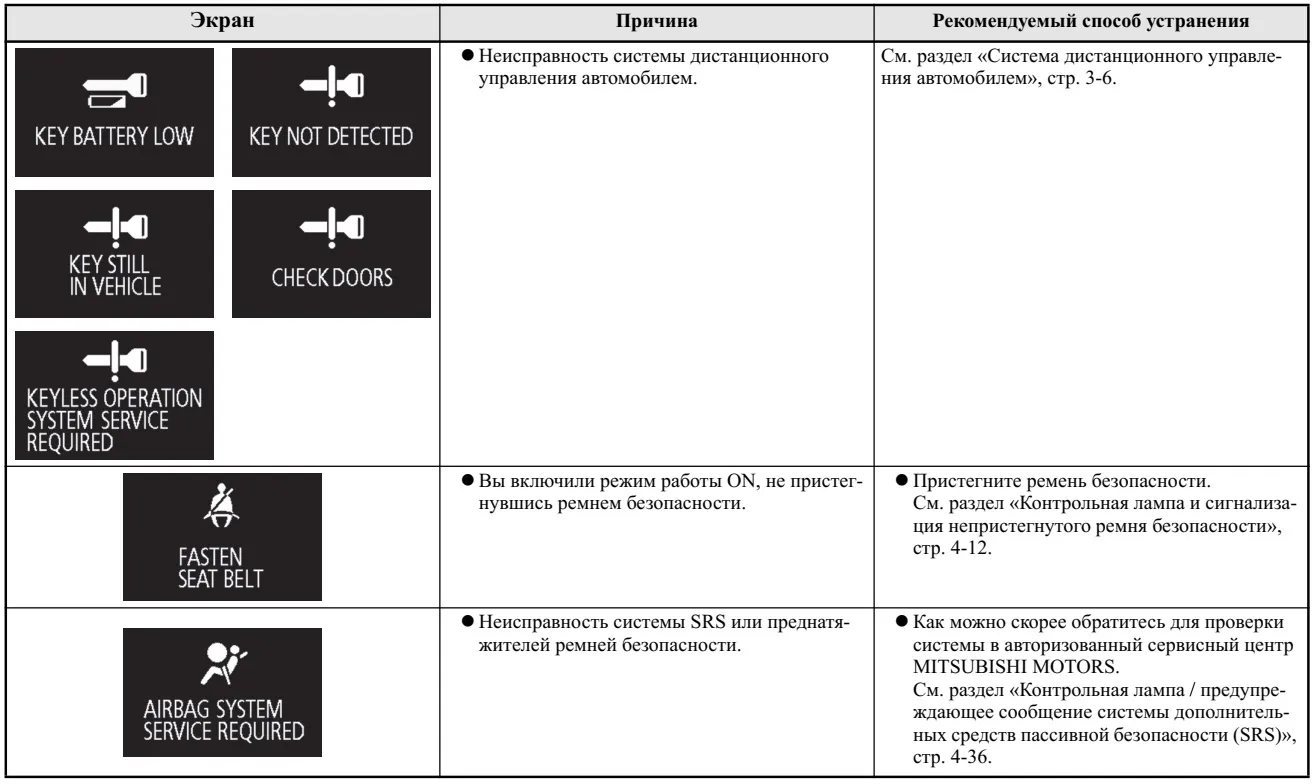

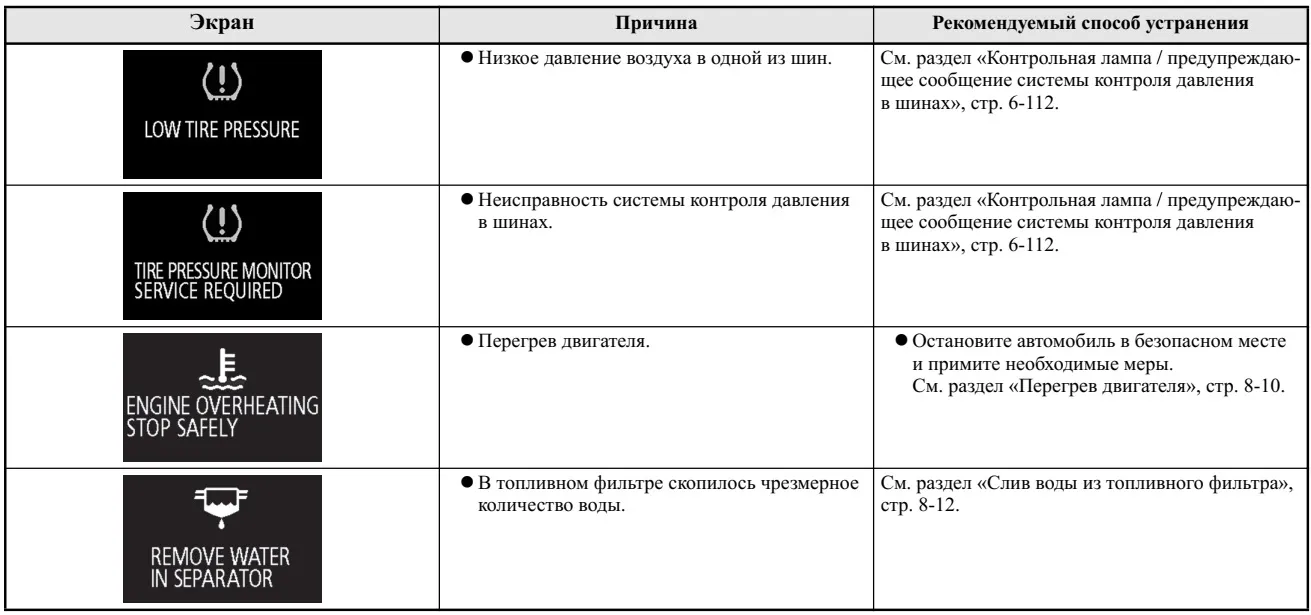

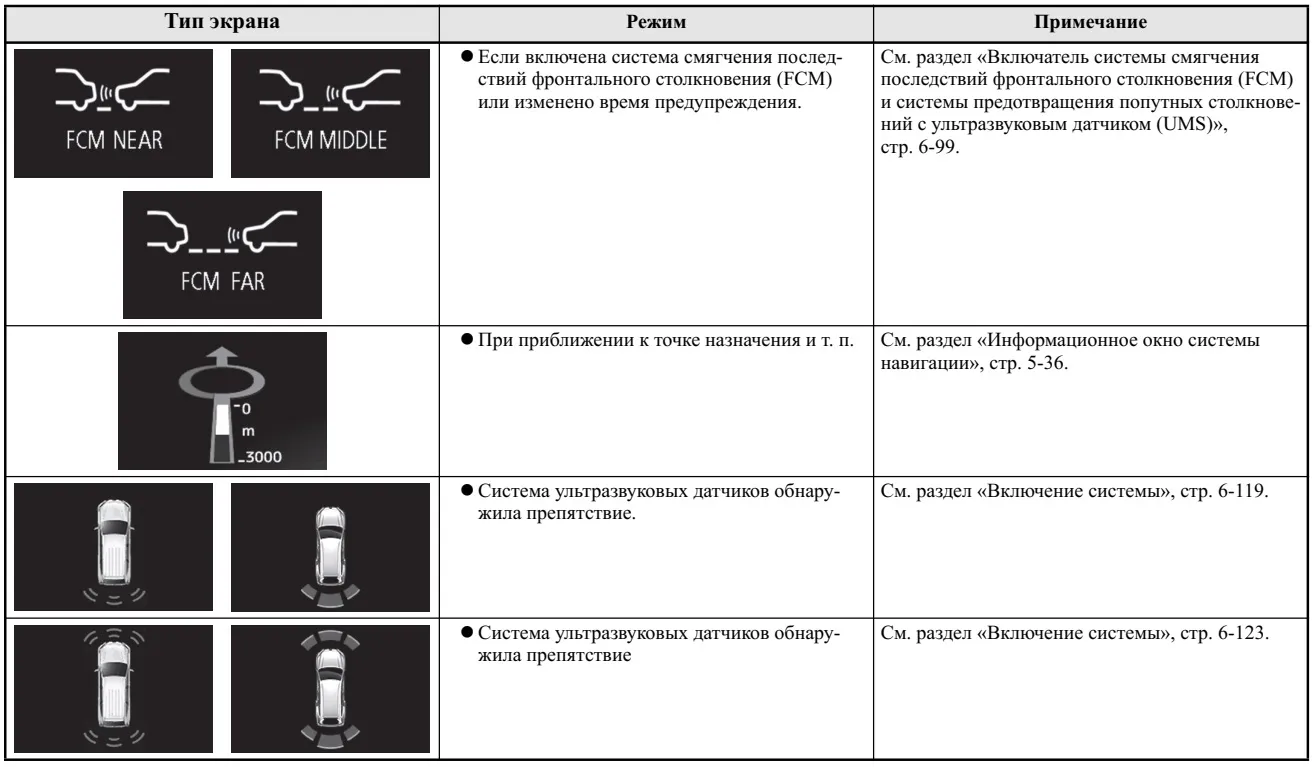

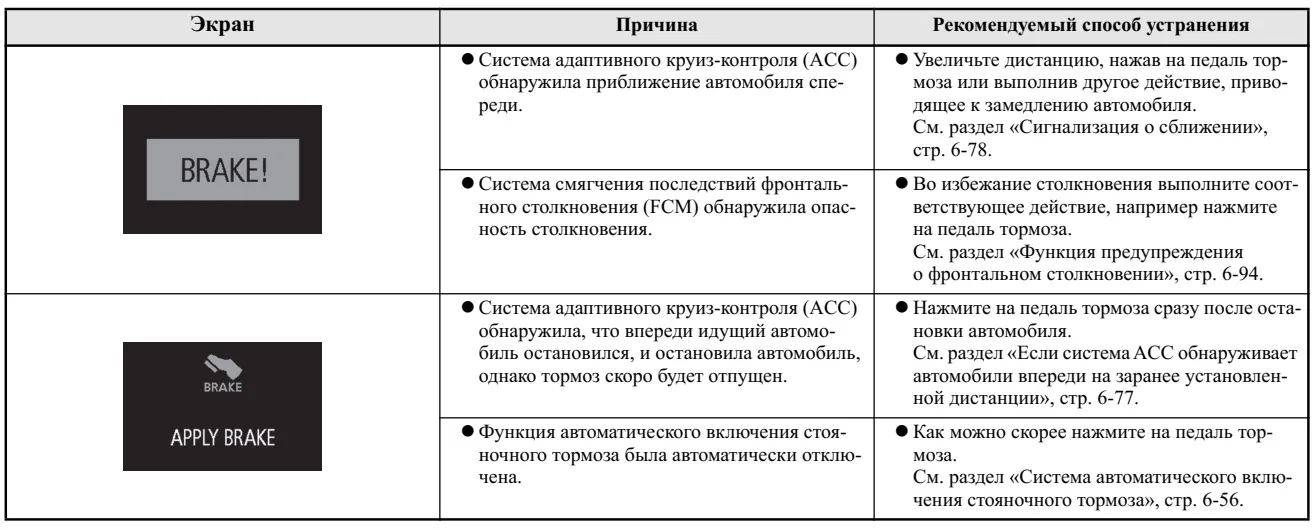

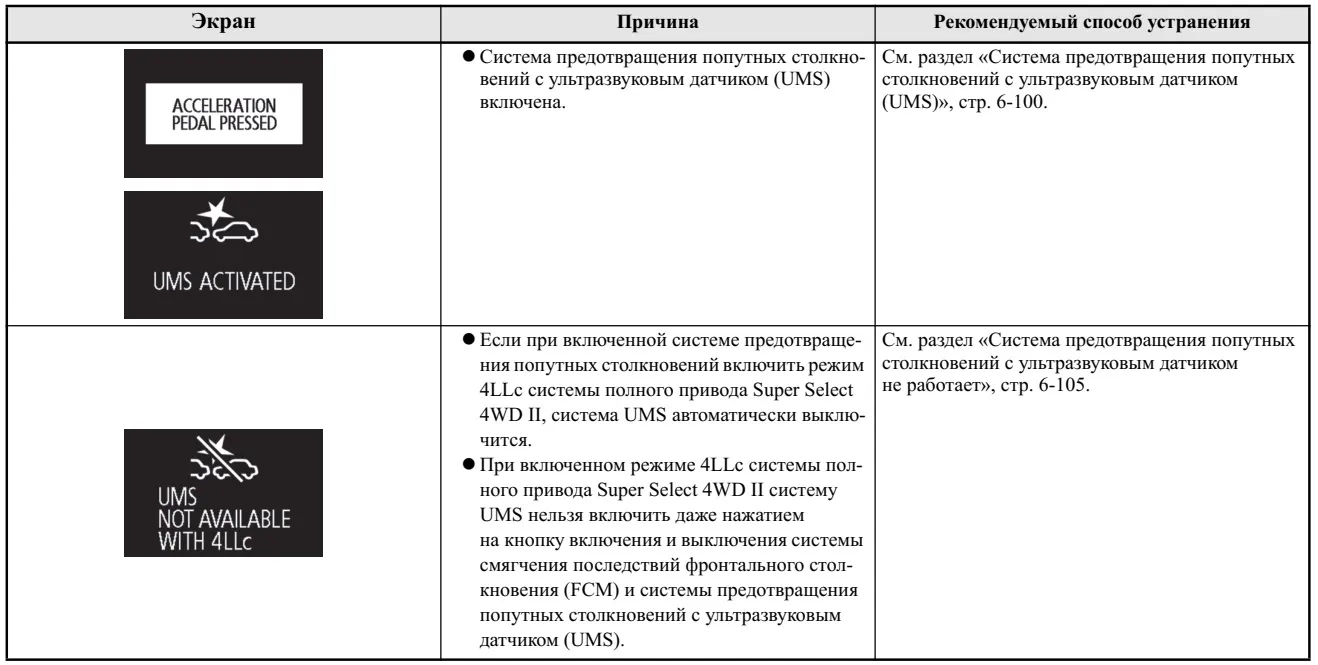

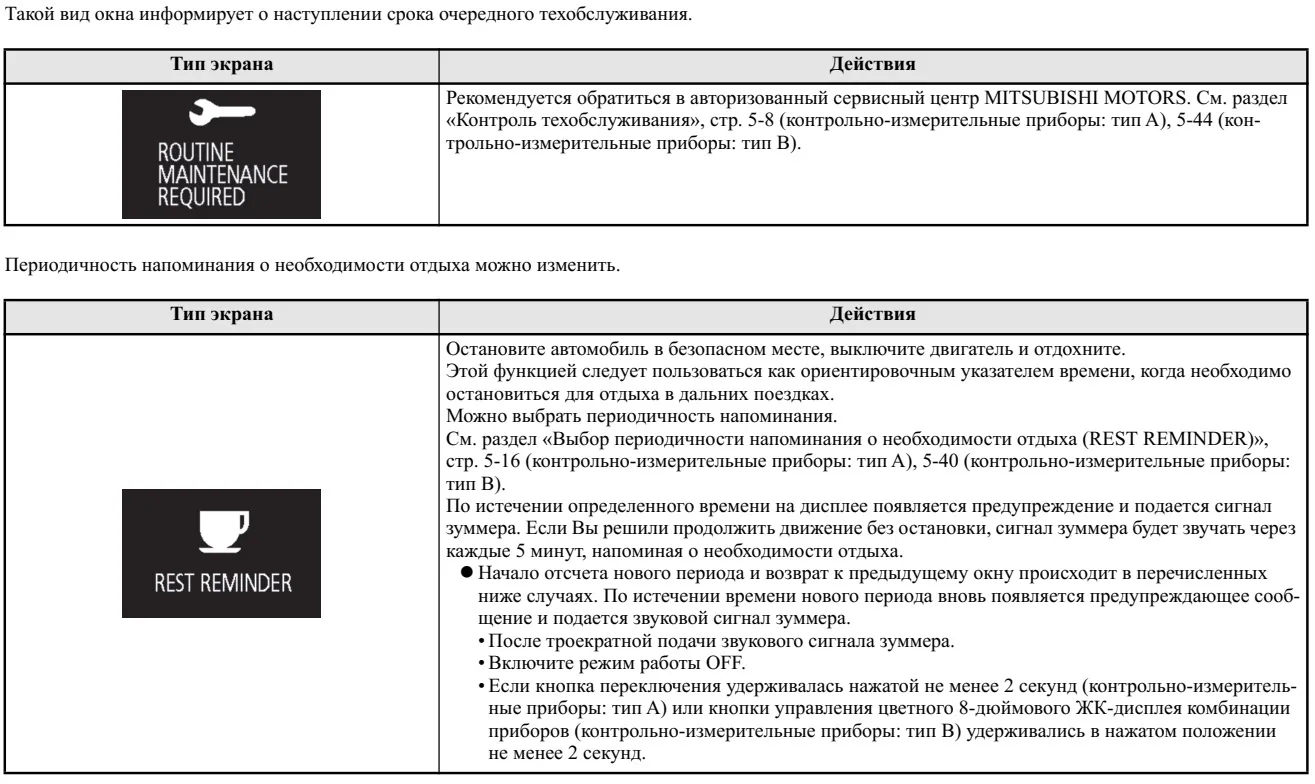

| 14 Информация об сообщениях в информационном окне будет предоставлена в следующем разделе |
 Индикатор ремней безопасности Если включить режим ON без пристегнутого ремня, индикатор начинает мигать, через несколько секунд срабатывает звуковой сигнал, напоминая водителю и переднему пассажиру о необходимости пристегнуться. Если автомобиль движется без застегнутого ремня, индикатор снова начнет мигать, а звуковой сигнал прозвучит непрерывно до того, как ремень будет застегнут. В информационном окне появится сообщение «FASTEN SEAT BELT». ПРЕДУПРЕЖДЕНИЕ Запрещается устанавливать дополнительные устройства или наклейки, закрывающие индикатор. ПРИМЕЧАНИЕ — Если ремень все еще не пристегнут, индикатор и звуковой сигнал будут активироваться каждый раз при начале движения. — Для переднего пассажира, эта функция работает только при наличии пассажира на сиденье. — Если на переднем пассажире находится тяжелая поклажка, датчик может сработать, активируя индикатор и сигнализацию о непристегнутом ремне безопасности. |
 Индикатор системы SRS Индикатор SRS находится на панели, и система выполняет самопроверку при каждом включении режима работы ON. Изначально индикатор будет включен на несколько секунд, затем отключится – это нормально. При наличии неполадок индикатор останется включенным, а в информационном окне появится предупреждение. Индикатор сигнализирует о проблемах с подушками безопасности и преднатяжителями ремней. |
 Индикатор давления в шинах Индикатор включается при активации режима ON и отключается через несколько секунд. Если давление в любом из колес существенно ниже нормы, индикатор останется включенным при ON. Подробности приведены в разделе «Если лампа загорается во время движения». ПРИМЕЧАНИЕ — Давление в запасном колесе не будет отображаться, если оно находится в багажнике, даже с датчиком. — При этом в информационном окне появится сообщение о низком давлении в шинах. |
 Индикатор отключения системы курсовой устойчивости и антипробуксовочной системы (ASTC) Индикаторы должны активироваться при включении режима ON и выключаться через несколько секунд. Если какие-либо из индикаторов не загораются или остаются включенными, рекомендуется обратиться в сервисный центр MITSUBISHI MOTORS. Индикатор включается при отключении системы одним из следующих способов: — нажатием кнопки ASC OFF; — выбора режима 4LLc. ПРИМЕЧАНИЕ — Индикатор может загореться на старте двигателя, что связано с временным падением напряжения аккумулятора. Если индикатор гаснет сразу после старта, это нормально. |
 Индикатор ABS При неисправности системы ABS загорается индикатор, и на панели появляется предупреждение. Обычно индикатор ABS активируется при включении режима ON и затем отключается. ПРЕДУПРЕЖДЕНИЕ — Если индикатор не гаснет или включается во время движения, стандартная тормозная система продолжает работать, но рекомендуется провести диагностику как можно скорее. ПРИМЕЧАНИЕ — Блокировка заднего дифференциала отключает системы курсовой устойчивости, антипробуксовки и ABS, и одновременно включается индикатор обоих. Это не является неисправностью, функции активируются при выключении блокировки. |
 Индикатор системы курсовой устойчивости и антипробуксовочной системы (ASTC) Индикаторы включаются при включении режима ON и отключаются через несколько секунд. Неисправности рекомендуют проверить в авторизованном сервисном центре MITSUBISHI MOTORS. Индикатор мигает во время активации системы ASTC. ПРЕДУПРЕЖДЕНИЕ — Если индикатор мигает, значит, система ASTC активируется, сигнализируя о скользкой дороге. В этом случае уменьшите скорость. — Если тормоза перегреваются при длительном использовании на скользкой дороге, появляется предупреждение, и сигнал зуммера предупреждает водителя. Если движения продолжают, индикатор будет мигать, при этом система антипробуксовки временно отключается. Убедитесь в остановке в безопасном месте, и после остывания тормозов система вернется к норме.  |
 Индикатор электропривода стояночного тормоза (желтый) Этот индикатор сигнализирует о проблемах с электроприводом стояночного тормоза. Должен активироваться на несколько секунд при включении режима работы ON. ПРЕДУПРЕЖДЕНИЕ — Если индикатор не гаснет или не включается, возможно, стояночный тормоз неисправен. В таком случае незамедлительно обращайтесь в авторизованный MITSUBISHI MOTORS. Если индикатор загорается во время движения, остановите автомобиль в безопасном месте и обратитесь в автосервис. |

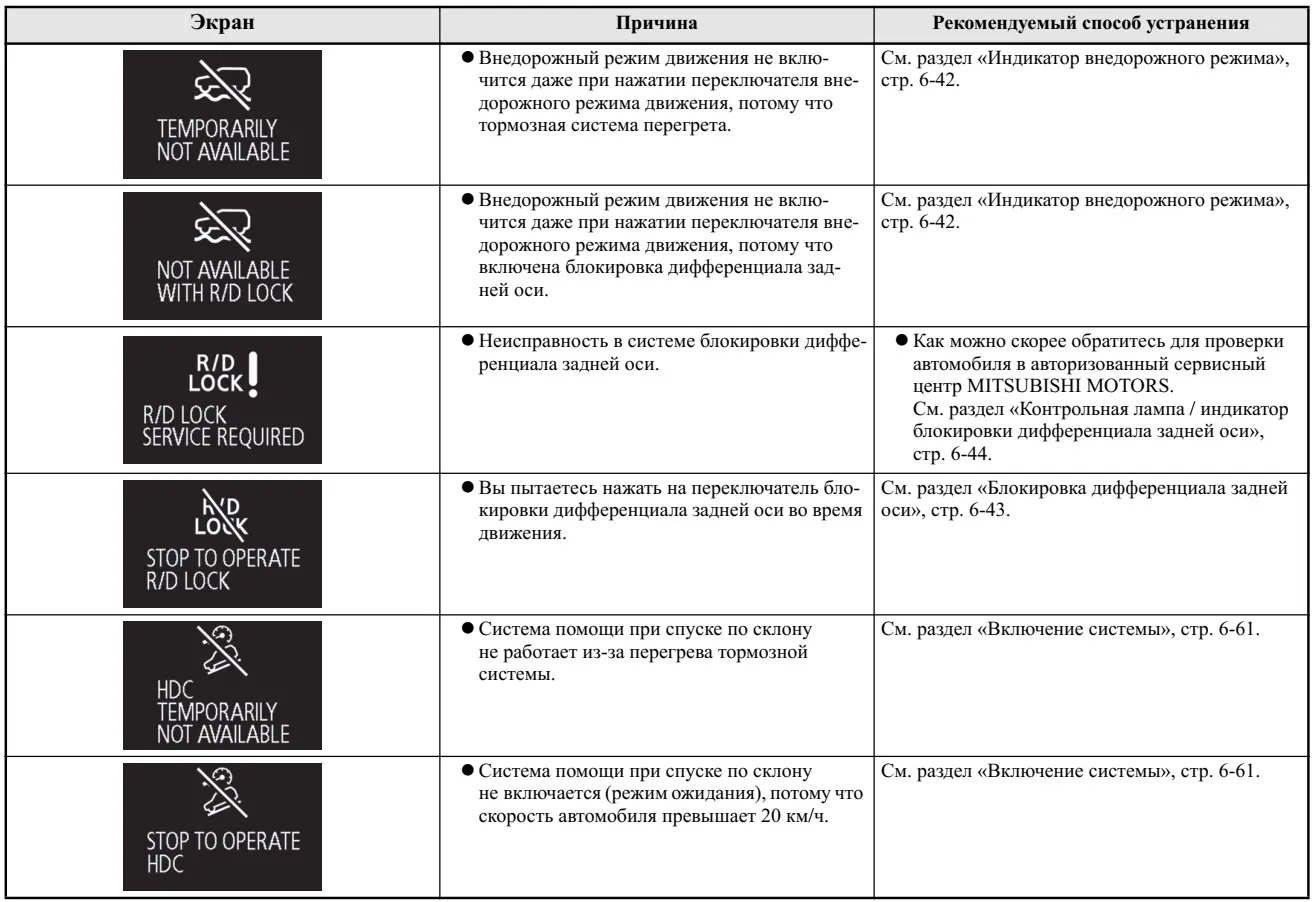

 Индикатор системы помощи при спуске Данная система обеспечивает равномерное движение на неровных или крутых склонах, что особенно полезно, когда торможение двигателя может быть недостаточным. Для активации системы: 1. Полностью остановите автомобиль. 2. Нажмите на кнопку включения системы помощи. 3. Убедитесь, что индикатор системы включен, подтверждая готовность системы. |

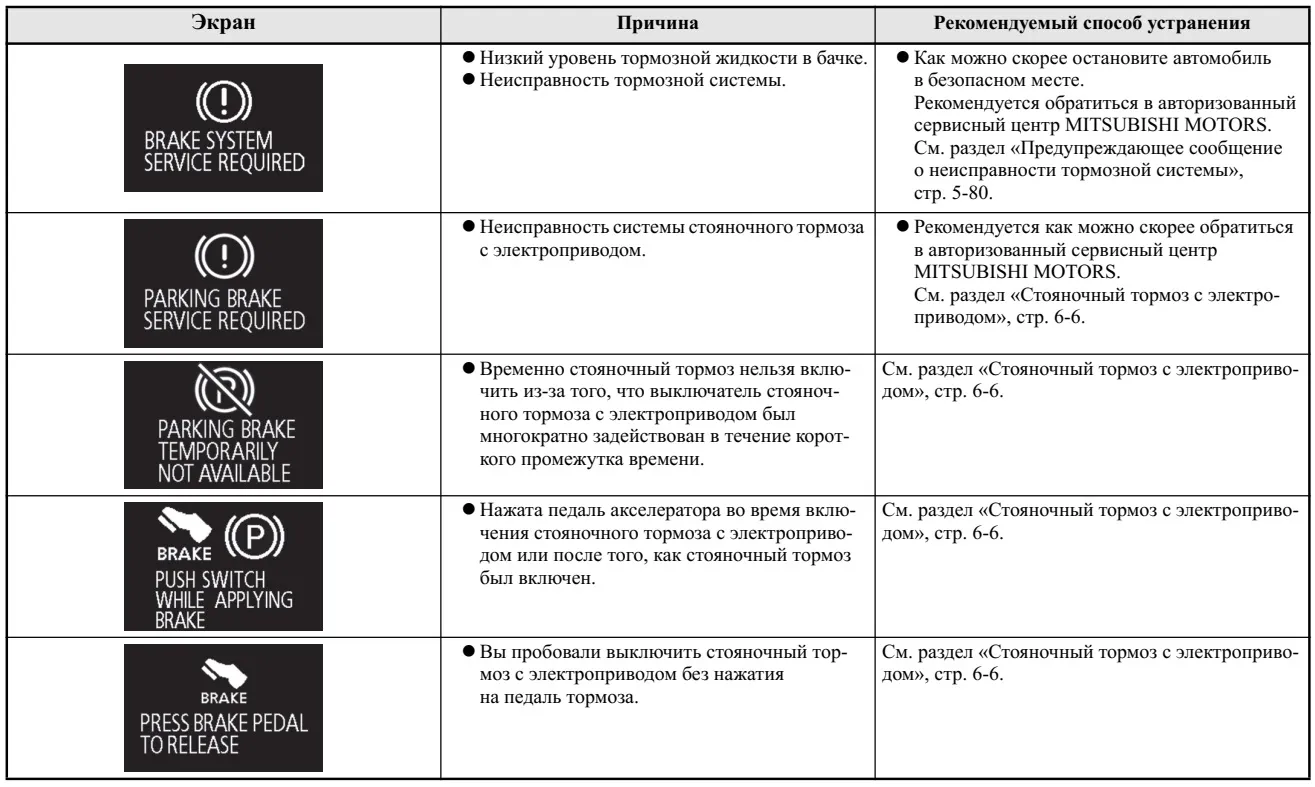

 Индикатор тормозной системы (красный) При включении режима ON индикатор загорается на несколько секунд, затем отключается. Убедитесь в отключении перед началом движения. Индикатор может загораться в следующих ситуациях: — при низком уровне тормозной жидкости; — при сбоях в распределении тормозных усилий. ПРЕДУПРЕЖДЕНИЕ — Указанные проблемы могут вызвать ухудшение тормозных функций. Следует избегать резких торможений и остановить автомобиль в сервис для проверки. — Если одновременно активируются индикаторы ABS и тормозной системы, рекомендуем ознакомиться с соответствующим разделом инструкции. |
| Источник: руководство пользователя Mitsubishi Pajero Sport 3 2020 |
