Расшифровка значков на панели приборов Toyota Auris 180

В данном тексте приведена расшифровка значков, которые располагаются на приборной панели Toyota Auris 180 модельного года 2012-2016. Информация о значении этих пиктограмм взята из руководства пользователя для Короллы 180 (ссылка находится в конце таблицы). Значки на приборном щитке Auris 180 распределены на категории «Контрольные лампы» и «Индикаторы», и обе категории будут рассмотрены в этом материале.

Сигнальные лампы

Сигнальные лампы на приборной панели Toyota Auris 180 модельного года 2012-2016

Эти сигнальные лампы служат для уведомления водителя о потенциальных неисправностях в различных системах автомобиля.

Показатель тормозной системы (сигнальный зуммер)*1
Указывает о следующих проблемах:
• Низкий уровень тормозной жидкости или
• Проблема с тормозной системой.
Лампа загорается также при включенном стояночном тормозе. Если она гаснет после того, как стояночный тормоз выключен, система функционирует нормально.

→ Остановитесь в безопасном месте и свяжитесь с официальным дилером Toyota или сервисным центром, или обратитесь к квалифицированному специалисту. Продолжение движения может быть небезопасным.

Индикатор неисправности
Сообщает о проблемах в:
• Электронных системах управления двигателем;
• Электронной регуляции дроссельной заслонки;
• Электронной коробки передач;
• Многофункциональной механической коробке передач;
• Каталитическом нейтрализаторе.
Срочно обратитесь к дилеру Toyota для диагностики.

Индикатор зарядной системы
Указывает на неисправность в системе зарядки аккумулятора автомобиля.

→ Немедленно остановитесь в безопасном месте и обратитесь к официальному дилеру Toyota или в авторизованный сервис. Продолжать движение может быть опасно.

Индикатор перегрева охлаждающей жидкости
Указывает, что двигатель находится на грани перегрева.
→ Остановитесь в безопасном месте и немедленно обратитесь к дилеру или в сервисный центр Toyota для помощи.

Индикатор низкого давления масла в двигателе
Указывает на слишком низкое давление масла.

→ Срочно остановите автомобиль и обратитесь к специалисту. Дальнейшее движение небезопасно.

(загорается)
Индикатор неисправности многорежимной механики *3
Указывает на проблемные состояния многорежимной механической коробки передач.
→ Необходимо обратиться к официальному дилеру или в сервис Toyota для проверки системы.

Индикатор чрезмерного нагрева сцепления *
Указывает *3 на утечку системы многорежимной механики и перегрев сцепления при чрезмерных нагрузках.

→ Остановитесь в безопасном месте, переводите рычаг в положение N и подождите 15 минут для охлаждения сцепления. Проверьте систему у специалиста.

(мигает)
Индикатор перегрева сцепления (предупреждающий зуммер)*3
Сообщает о перегреве сцепления, но не указывает на неисправность коробки передач.

→ Остановитесь в безопасном месте, переводите рычаг в положение N и дайте сцеплению остыть в течение 15 минут.

Индикатор системы SRS
Указывает на проблему в:
• Системе подушек безопасности SRS;
• Системе преднатяжителей ремней безопасности.
Срочно обратитесь к дилеру Toyota для проверки.

Индикатор системы ABS
Указывает на неисправности в:
• Системе ABS или
• Системе экстренного торможения.
Срочно проверьте автомобиль у дилера Toyota.

Индикатор системы электроусилителя рулевого управления (сигнализация)
Информирует о неисправности системы EPS (электрического рулевого усилителя).

Немедленно остановите автомобиль и обратитесь в сервисный центр Toyota.

(загорается; при наличии)
Индикатор системы контроля сцепления
Указывает на неисправности в:
системе VSC;
системе TRC;
системе помощи при старте на склоне.
Лампа мигнет, если системы VSC или TRC активны.

→ Срочно проверьте автомобиль у квалифицированного специалиста.

(при наличии)
Индикатор автоматической регулировки фар
Указывает на неисправности в системе автоматической настройки угла наклона фар.

→ Срочно проверьте авто у дилера Toyota или специалиста.

(при наличии)
Индикатор LED-фар (предупреждающий зуммер)
Указывает на проблемы с LED-освещением.

→ Срочно обратитесь к дилеру Toyota или в квалифицированный сервис.

(при наличии)
Индикатор системы PCS
Если лампа мигает (и звучит сигнал):
Указывает на неисправность системы предупреждения столкновения (PCS)
→ Немедленно проверьте авто у дилера Toyota.

Если лампа загорается:
Сообщает об отключении PCS по ряду причин, таких как:
• Загрязнение или повреждение переднего датчика.
→ Очистите датчик от загрязнений.
• Неподходящая температура датчика.
→ Дождитесь нормализации температурных условий.
• Отключение систем VSC или PCS.
→ Включите системы VSC и PCS для активации PCS.

(мигает; при наличии)
Индикатор отключения системы Стоп/Старт
Указывает на неисправности в данной системе (индикатор загорится при отключении системы: →стр. 291)
→ Срочно проверьте автомобиль у специалиста.

(при наличии)
Индикатор топливного фильтра
Указывает на наличие воды в фильтре.

Немедленно проверьте автомобиль у специалистов.

(загорается желтым; при наличии)
Индикатор круиз-контроля
сообщает о неисправности системы круиз-контроля.
→ Срочно проверьте автомобиль у квалифицированного специалиста.

(Загорается желтым; при наличии)
Индикатор ограничителя скорости
информирует о неисправностях системы ограничителя.
→ Срочно обратитесь в сервис для диагностики установка.

Индикатор открытых дверей (зуммер)*2
Указывает, что одна из дверей или багажник не закрыты до конца.
Убедитесь, что все двери и багажник закрыты.

* Зуммер срабатывает при движении автомобиля на скорости 5 км/ч, если одна или несколько дверей остаются открытыми.

(мигает желтым в течение 15 сек)
Индикатор интеллектуальной системы доступа и запуска
Указывает на неисправность системы доступа и запуска без ключа.
→ Срочно обратитесь к специалисту.

Индикатор уровня топлива
Показывает, что запас топлива составляет около 8,2 литра или ниже.
Заправьте автомобиль.

Индикатор непристегнутого ремня безопасности водителя и переднего пассажира (звуковой сигнал)*4
Напоминает о незастегнутых ремнях водителя и переднего пассажира.
Пожалуйста, пристегните ремни. Если на переднем пассажирском сиденье есть пассажир, ему также необходимо пристегнуться для отключения индикатора.

Индикатор напоминания о ремне безопасности задних пассажиров (звуковой сигнал)*4
Призывает пассажиров на задних сиденьях пристегнуть ремни.
Пожалуйста, пристегните ремень безопасности.

Индикатор низкого уровня жидкости стеклоомывателя
Указывает на требование долива жидкости стеклоомывателя.
Пожалуйста, заполните бачок.

Индикатор низкого уровня масла
Указывает на недостаток масла, не сигнализируя о неисправностях. → Остановите автомобиль на ровной поверхности, проверьте уровень масла и долейте, если потребуется. (стр. 488)

Индикатор системы DPF
• Указывает на необходимость обслуживания системы DPF, особенно при частых поездках на короткие расстояния и медленной езде.
• Указывает, что отложения в DPF достигли критического уровня.
→ Для очистки DPF чаще двигайтесь на автомобиле со скоростью 65 км/ч или выше в течение 20-30 минут, пока индикатор не погаснет*5. По возможности, не выключайте двигатель в этот период. Если индикатор не выключается даже после 30 минут, необходимо обратиться к специалисту.

Индикатор необходимости замены масла
Когда индикатор мигает:
Указывает на необходимость замены масла согласно графику обслуживания. (Передача новой даты замены масла требуется для корректной работы индикатора).
→ Проверьте уровень масла и, если требуется, замените его. После замены обязательно сбросьте индикатор замены масла. (→ стр. 491)

Когда индикатор просто горит:
Указывает на необходимость замены масла. После замены масла и сброса данных о замене.
→ Проверьте и замените масло и фильтр у официального дилера или в квалифицированном центре.

Основной индикатор предупреждения
В случае выявления неисправности главной системы, включается сигнализация и мигает индикатор.

Индикатор давления в шинах

Если лампа мигает в течение 1 минуты, а затем продолжает гореть:
Указывает на неисправности системы давления в шинах. Проверьте в сервисе Toyota.

Если индикатор просто горит:
Указывает на низкое давление из-за:
— Естественных причин
— Спущенной шины
В этом случае срочно остановитесь и накачайте шину.

*1: Зуммер предупреждения о затянутом стояночном тормозе: Сигнализирует о том, что стояночный тормоз включен при достижении скорости 5 км/ч.
*2: Зуммер об открытых дверях: Сигнализирует, что одна или несколько дверей закрыты не плотно при старте на скорости выше 5 км/ч.
*3: Для автомобилей с многорежимной механической коробкой передач
*4: Зуммер о непристегнутом ремне: Уведомляет о непристегнутом ремне водителя и переднего пассажира при движении на скорости 20 км/ч. После 30 секунд начинается сигнал более низкой тональности в течение 90 секунд.
*5: Индикатор системы DPF может не отключиться при горении индикатора замены масла. Проверьте в сервисном центре.

К сожалению, не удалось найти руководство пользователя для Toyota Auris 2, по этой причине были использованы данные из руководства Toyota Corolla 160/180.

ath />Нравится1

ath />Не нравится

Индикаторы

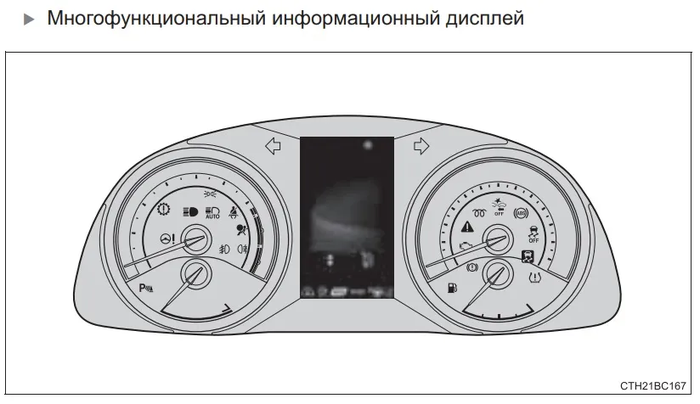

Индикаторы приборной панели автомобиля Toyota Auris 180 (2012-2016)

Индикаторы посвящены информированию владельца о состоянии различных систем автомобиля.

Индикатор поворотников
стр. 233

Индикатор задних фонарей*3
стр. 235

Индикатор дальнего света
стр. 235

Индикатор автоматического дальнего света (если доступно)*1, 3
стр. 280

Индикатор передних противотуманных фар (при наличии)*3
стр. 241

Индикатор заднего противотуманного фонаря*3
стр. 243

Лампа предупреждения PCS (при наличии) *1, 3, 8
PCS – система предаварийной безопасности.
стр. 260

Индикатор круиз-контроля*3 (зеленый)
стр. 302

Индикатор предпускового прогрева двигателя *3
стр. 203, 207

Индикатор «SET» круиз-контроля*3
стр. 302

Индикатор системы LDA/LTA (при наличии)*3.
LDA – система предупреждения о выходе из полосы движения с автоматическим управлением.
стр. 274

*3
Индикатор датчика системы помощи при парковке Toyota
стр. 310

Индикатор ограничителя скорости*3
стр. 306

Индикатор системы Simple-IPA *3
S-IPA – простая интеллектуальная парковка
стр. 317

(мигает)
Индикатор скользкой поверхности*1, 3, 4
стр. 337

Индикатор VSC OFF *1, 3, 8
VSC – система контроля курсовой устойчивости.
стр. 337

Индикатор TRC OFF *1, 3, 8
TRC – противобуксовочная система.
стр. 337

Индикатор системы интеллектуального доступа и запуска (если доступно).*3
стр. 207

Индикатор переключения передач*1, 3
стр. 226, 230

Индикатор переключения передач*3
Индикатор 226, 230

Индикатор стояночного тормоза

Индикатор режима экономичного вождения *1, 2, 3, 5
стр. 101, 111

Индикатор спортивного режима*3
стр. 219

Индикатор системы Стоп/Старт *1, 2, 3
стр. 290

Индикатор отключения системы Стоп/Старт *1, 2, 3, 8
стр. 290

Индикатор низкой температуры воздуха *3, 7
стр. 94

Индикатор охранной системы*6
стр. 80

Индикатор «PASSENGER AIR BAG» (подушка безопасности пассажира) *1, 6
стр. 58

*1: Эти индикаторы загораются, когда ключ зажигания переводится в положение «ON» (для автомобилей без системы интеллектуального доступа и запуска) или в режим IGNITION ON (для автомобилей с системой умного доступа), чтобы подтвердить проверку системы. Они должны погаснуть после запуска двигателя или через несколько секунд. Если индикатор не включается или не выключается, это может свидетельствовать о неисправности системы. Рекомендуется обратиться к официальному дилеру Toyota или в специализированную сервисную службу.
*2: Для автомобилей с многофункциональным дисплеем: Данные индикаторы появятся на дисплее, а не загораются отдельно при проверке, как указано в пункте *1.
*3. Если доступно
*4: Индикатор мигает для обозначения работы системы.
*5: Светодиод не активируется при выключенной системе.
*6: Этот индикатор загорается на центральной консоли.
*7: При температуре около 3°C или ниже, индикатор будет мигать около 10 секунд, после чего загорится постоянно.
*8: Свет загорается, когда система отключена.

К сожалению, мы не смогли найти руководство пользователя для модели Тойота Аурис 2, поэтому данные взяты из инструкции для Тойота Королла 160/180.
