Героям пятилетки посвещается или "Когда у машины есть душа". Автонекромантия над АЕ85 Левин 3D

#661 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 07 Ноябрь 2017 - 22:33

Опять очередной постфактум :) предупреждаю, много фото :P

В октябре был юбилей владения аешкой, по этому надумал поменять тему топика.

Продолжил сварочно рихтовочные работы с задней частью кузова, не забывая про "боди хокё"

Закладная под щиток закрывающий горловину бака от колеса

Косынка на чашку аморта

Обварил, и частично грунтанул, из-за теней кажется что насрано сильно, на самом деле не очень )

Потом накинул крыло и смоделировал как должна быть арка


И в металле, режем гнем завариваем, хемор.


Зачистил швы, загрунтовал усилитель, обрезал с него лишнее и приварил

Внутреннюю стенку на старое место

Кусок из которого сделан карман я решил обрезать на две части



Давно шаринган не доставал ;)/>

Больше струбцин, больше!!!

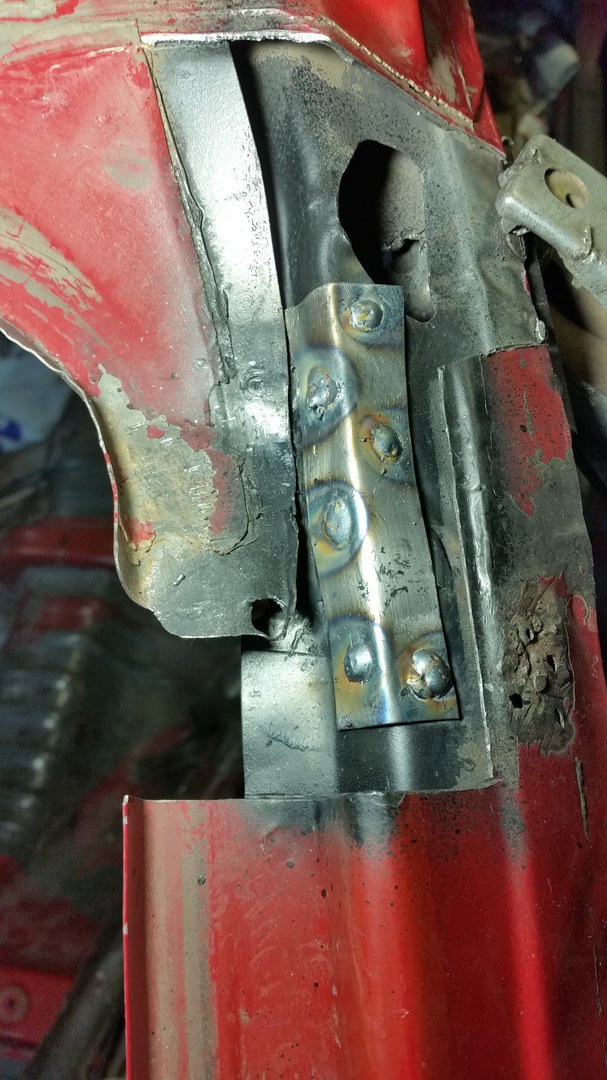

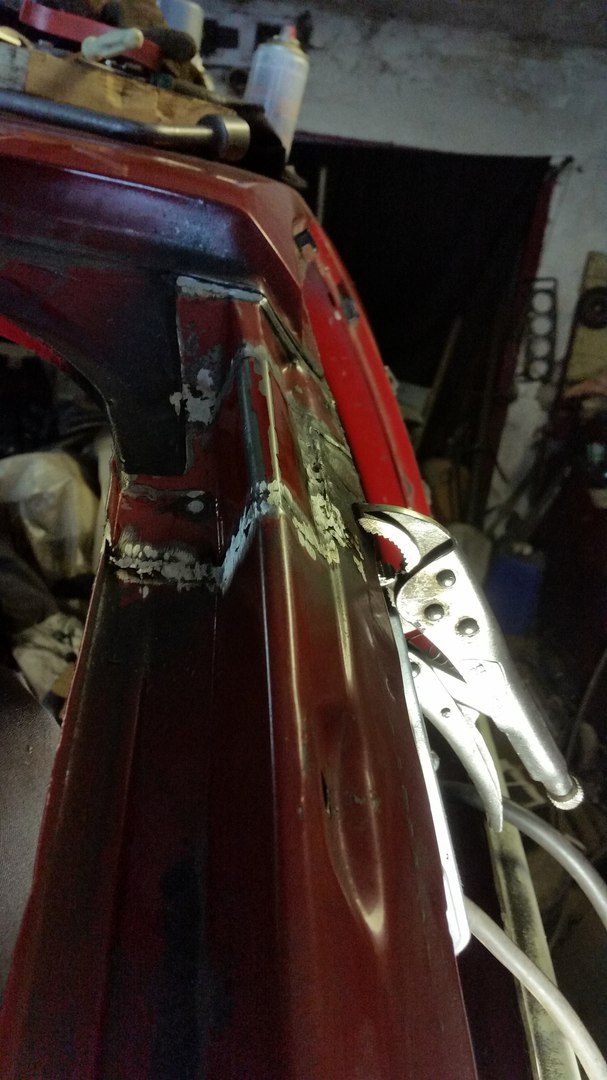

Дальше надо было править стойку, косынка водостока от крыши погнута и сдвинута наружу у стойке, внутренний каркас разорван в двух местах



Зажимы не подлезают, варю пластины и дергаю каждый слой отдельно



И завариваю разрыв


И сверху

И усилить на всякий

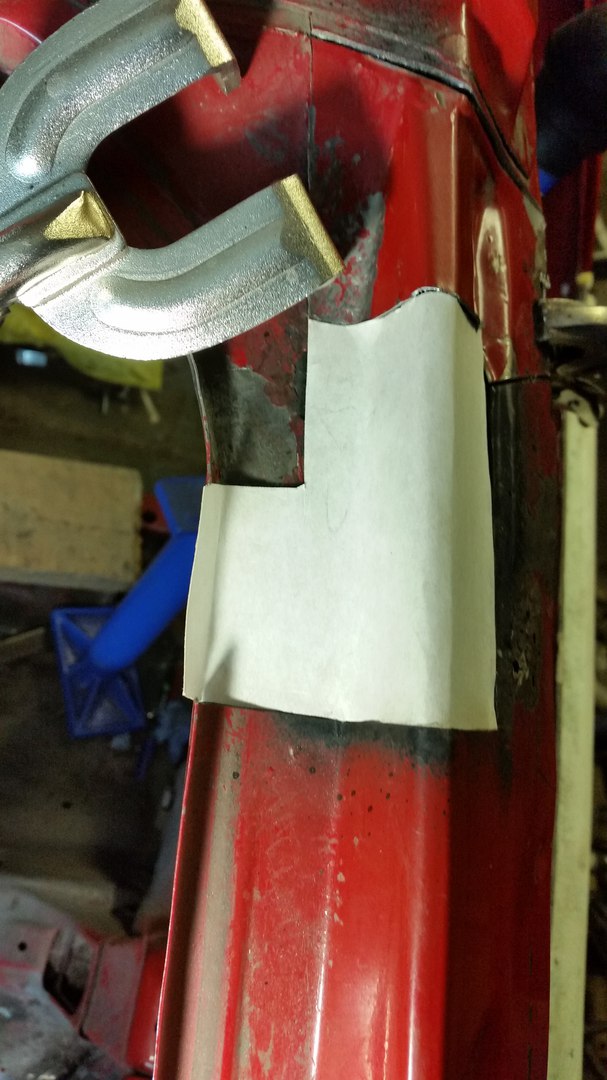

Самое ответственное - лицевая обшивка, для этого крою шаблон и из старого крыла режу заплату






Грунтую внутряк и завариваю, тонкая подгонка заплатки - гемор еще тот.






И приварил усилитель, естественно сперва внутри его загрунтовав.


План был успеть загрунтовать те места что за лето приварил эпоксидным грунтом, но успеть не получилось, думаю оставить так до весны, и заняться пока передком, там надо вытягивать и стакан менять, рассверливать и.т.д.
AE-85 LEVIN 3D - rebuilding Изображение

#662 Пользователь офлайн   D1manit

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 465
  • Регистрация: 21 Июль 11
  • ГородМосква

Отправлено 08 Ноябрь 2017 - 01:32

Терпение и только терпение ,молодец что не бросил !!! подход хороший

#663 Пользователь офлайн   Hald

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 9 251
  • Регистрация: 22 Октябрь 09
  • ГородМиасс

Отправлено 11 Ноябрь 2017 - 12:27

Марат, с одной стороны меня радует твоя работы, но с дргой... оооочень долго, непростительно долго =)
будь мужиком! закончи ее до нового года!!
ази гунга рунге рунгази гунга
один хороший гвоздь лучше десяти микросхем
Руки должны быть прямыми, а извилины кривыми, а не наоборот

флудер и холиварщик

#664 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 11 Ноябрь 2017 - 23:25

До 2019? :lol: Есть же кто делает дольше, мне до них еще далеко :)
AE-85 LEVIN 3D - rebuilding Изображение

#665 Пользователь офлайн   W.T.F

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 653
  • Регистрация: 23 Март 15
  • ГородБиробиджан

Отправлено 15 Ноябрь 2017 - 04:12

КРасава =0
Не пью,не курю,железки тягаю,щас ещё на раритеты потянуло...

#666 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 02 Февраль 2018 - 21:46

Т.к. форум начинает подтухать а я простудился, есть время "излить посильно" то что сделано за столь небольшой по меркам бж промежуток времени.

Начинаем вспоминать: т.к. холодно, все дела, покрасочные работы я свернул, решил порихтоваться, перешел к правому брызговику, по размерам из мануала, он оказался слегка ближе к осевой линии чем надо, снизу были деформации короба "стрелы" и я сперва решил их подергать петельками с мостиком, мостик на скорую руку скидал из подножных обрезков.



И нифига не получилось, там выштамповка типа ребра жесткости, поэтому отрезал верхушку чтоб отдельно отрихтовать и поставил вектор и молотками постучал. Обратно приваривать не стал пока, перешел на левую сторону и отсверлил стакан и брызговик от лонжерона.




Предыдущий ремонт проходил видимо на пеньке при помощи лопат



Потом донорскую четверть на запчасти разсверлил






В результате чего была выяснена последовательность сборки автомобиля на заводе, а соответственнои последовательность дальнейших действий - сперва надо оменять порог, а затем шить к нему стойку и ее облицовку.

Коротко о состоянии порогов внешне (порадовала шпаклевка намазанная на антигравий):




И внутри:

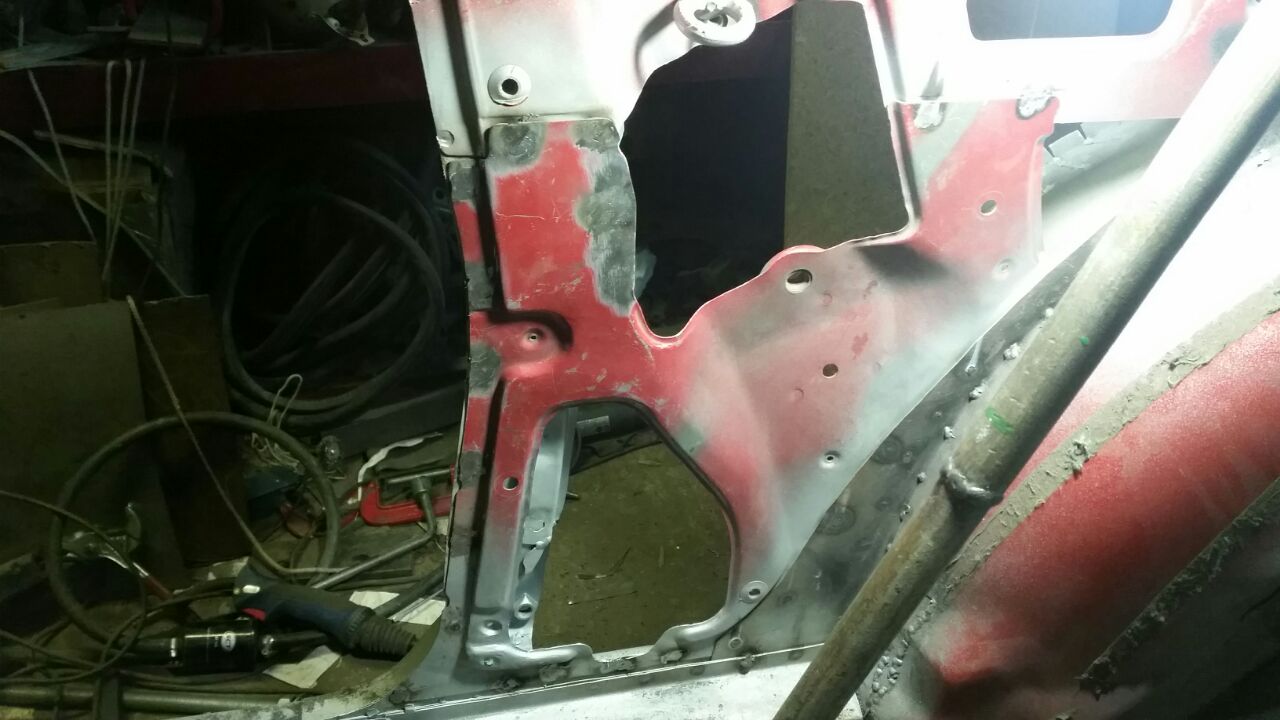

Так же снял облицовку стойки



Spoydy countzzz (сильный ирландский акцент)



Полностью удалил переднюю часть порога, буду менять на донорскую, приварив ее к новому порогу и за одну установку вместе с усилителем он будет точками пришит.


Вследствие чего стойка повисла в воздухе


опираясь на распорку

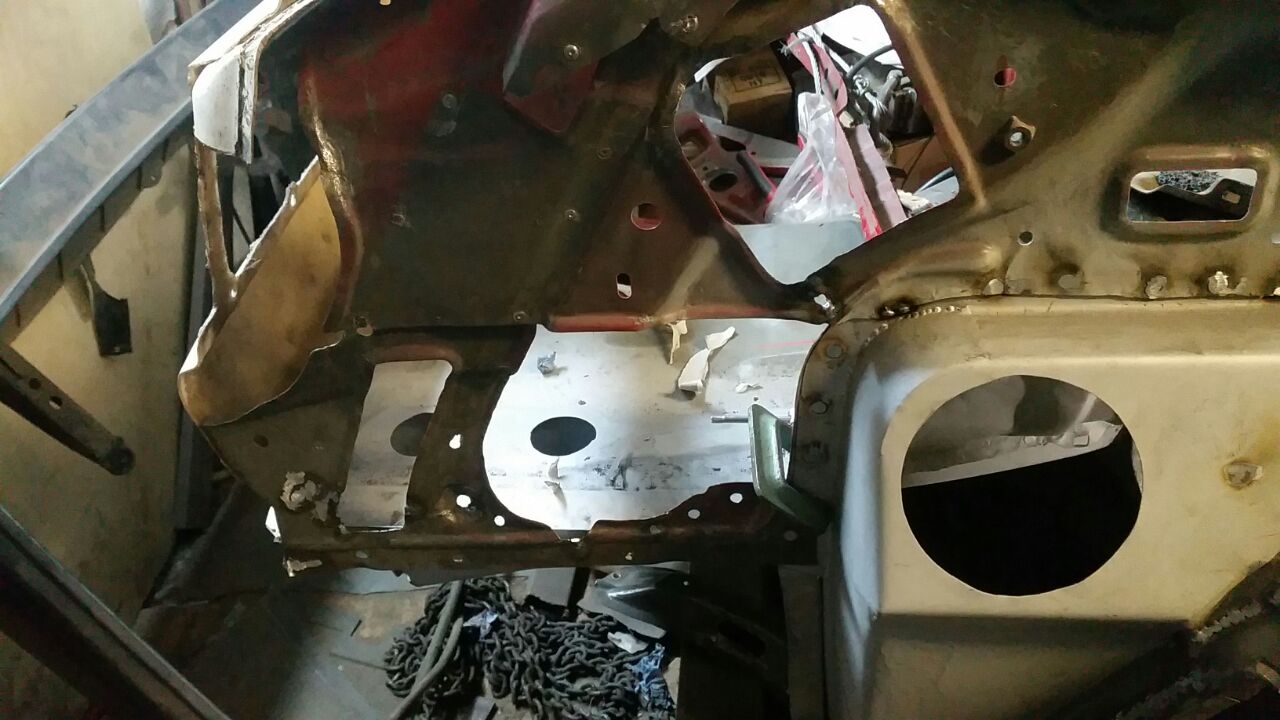

Ну и лечение сгивших полов, где-то донорская заплатка, где-то из железок кастомайзинг.



Заплатка с донора и старая труха


Ну и пока все, чтоб сделать нормально поперечную коробку между лонжероном и порогом, надо сперва отрихтовать лонжерон, так как он сплющен, видимо цепляли им прилично что-то.
AE-85 LEVIN 3D - rebuilding Изображение

#667 Пользователь офлайн   spensor

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 956
  • Регистрация: 04 Октябрь 10
  • ГородТрёхгорный

Отправлено 03 Февраль 2018 - 07:24

Смотрю не скучаешь. Пилишь её потихоньку. Молодец, аешка будет тебе благодарна, и будет служить тебе верой и правдой.

#668 Пользователь офлайн   W.T.F

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 653
  • Регистрация: 23 Март 15
  • ГородБиробиджан

Отправлено 03 Февраль 2018 - 09:41

Красава,как всегда)Надеюсь мои дети увидят это чудо =0
Не пью,не курю,железки тягаю,щас ещё на раритеты потянуло...

#669 Пользователь офлайн   da_mas

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 094
  • Регистрация: 20 Октябрь 09
  • Городулан-удэ, байкал

Отправлено 03 Февраль 2018 - 10:21

моя донорская часть ещё ничего )
toyota corolla fx ae101 '92 4afe mt - эфыкс предан...
nissan primera wagon wqp11 '99 qg18 at
toyota corolla levin 2d ae85 '86 3а аt - sr20det mt
nissan note e-4wd ne11 '07 hr15 at

#670 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 03 Февраль 2018 - 13:41

Просмотр сообщенияspensor (03 Февраль 2018 - 07:24) писал:

Смотрю не скучаешь. Пилишь её потихоньку. Молодец, аешка будет тебе благодарна, и будет служить тебе верой и правдой.


Потихоньку, да всё вперед.

Просмотр сообщенияW.T.F (03 Февраль 2018 - 09:41) писал:

Красава,как всегда)Надеюсь мои дети увидят это чудо =0


Сперва нарожай )

Просмотр сообщенияda_mas (03 Февраль 2018 - 10:21) писал:

моя донорская часть ещё ничего )


Вообще хороша, по части коррозии, надо было зад тоже забирать. А так стрела чуть помятая, приварю, а потом придется тоже вытягивать. лонжерон люто отремонтирован был, электродами варили без рихтовки, но у меня свой ровный, так что пофиг.


AE-85 LEVIN 3D - rebuilding Изображение

#671 Пользователь офлайн   W.T.F

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 653
  • Регистрация: 23 Март 15
  • ГородБиробиджан

Отправлено 03 Февраль 2018 - 14:35

красота как у меня))
Не пью,не курю,железки тягаю,щас ещё на раритеты потянуло...

#672 Пользователь офлайн   тёма777

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 532
  • Регистрация: 03 Октябрь 10
  • ГородОмск

Отправлено 03 Февраль 2018 - 15:07

Марат давай! делай вещи ))))

#673 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 11 Февраль 2018 - 22:33

Ковырял тут проводку, обнаружил что не хватает некоторых реле и разъемов в карбовой салонной косе, в частности реле бензонасоса или circuit opening relay, чудом получилось отыскать на разборке тойоту с нужными релюхами. И выложу еще пару фоток, затерявшихся.



AE-85 LEVIN 3D - rebuilding Изображение

#674 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 02 Апрель 2018 - 23:34

Отрихтовал боль-мень лонжерон в месте поперечного усилителя пола, был сильно сплющен, для выминания его пришлось расшить снизу, работать изнутри монтировкой через рычаг, снаружи молотком, складка была серьезной, так что в зеркало не получилось, так еще металл не тонкий. Потом позачищал, загрунтовал кислотником, поверх 1К-грунтом с баллона, думаю не критично в полости, в местах сварки серебро - сварочный грунт, ложится он конечно таким факелом что все перекрывает. Ну и еще вварил заплатку на пол от донора.



Загнул новый короб усилителя и загрунтовал так же.




И приварил эту штуку на место.





Далее надо двигаться назад по порогу к задней арке, вырезать и заменить стык пола и внутреннего порога.
AE-85 LEVIN 3D - rebuilding Изображение

#675 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 28 Май 2018 - 11:44

Отпуск, сварка,болгарка.
Дошел до крыла,заменив нижний стык пола и порога




Маленько психанул :lol:/>













И все это для того чтоб заменить вот это вместе с порогом и усилителем за одну установку.

AE-85 LEVIN 3D - rebuilding Изображение

#676 Пользователь офлайн   KoJl6ACA

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 318
  • Регистрация: 24 Июнь 13
  • ГородЛьвов, UA

Отправлено 30 Май 2018 - 12:00

Блин доделаешь, будет новая машина)
AE85 zenki (12/83) (Levin)2D @ 4AGE 16v[AE92]/сцепа Exedy/T50/TRD LSD2Way/мост дисковый
AE85 kouki (11/85) (Trueno)3D @ 3A+вазокарб(21083-35), Автомат, подвеска от АЕ86 перед/зад (полик)

#677 Пользователь офлайн   da_mas

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 094
  • Регистрация: 20 Октябрь 09
  • Городулан-удэ, байкал

Отправлено 03 Июнь 2018 - 07:34

титанический труд!
toyota corolla fx ae101 '92 4afe mt - эфыкс предан...
nissan primera wagon wqp11 '99 qg18 at
toyota corolla levin 2d ae85 '86 3а аt - sr20det mt
nissan note e-4wd ne11 '07 hr15 at

#678 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 121
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 20 Июнь 2018 - 10:26

Продолжаем разговор :)

Отрезаю внутренний порог у заднего поддомкратника, а там...


дорезал, вытряс гОвна, а там ржа.



Пол дня потратил на подготовку к пескострую и потом на ликвидацию последствий, сперва вытяжку сооружал из печки и гофры с запиткой от зарядного, потом пылесосил и выдувал в салоне песок, в одной руке пылесос, в другой продувочник.

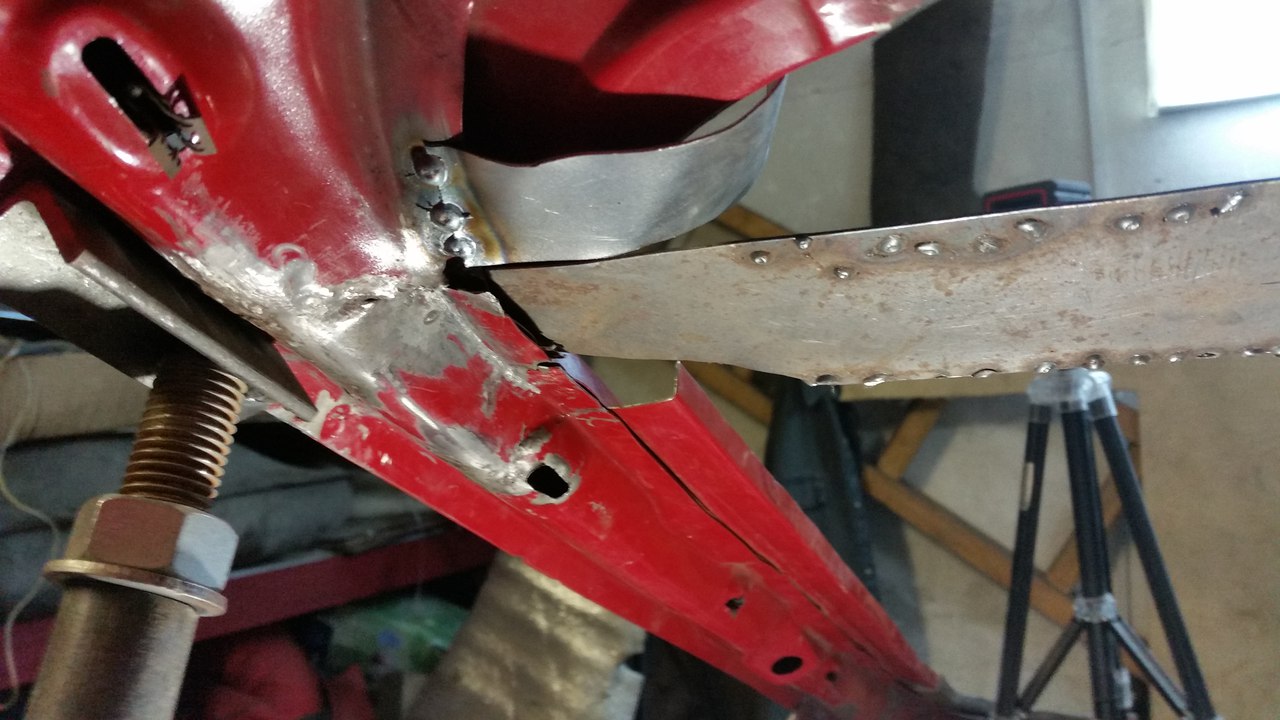

Начал примерять, и стыковать переднюю часть порога с донора с основным порогом





Прихватил, обварил, накинул кожух стойки для примерки, так как он крепится к порогу и стойке все должно совпадать и стыковаться.




При этом его тоже нужно было подогнать



Сварочные точки на доноре и на моем кузове иногда совпадают. Не уверен что в 83м году кузов сваривал робот.


А теперь вернемся к задней части порога, внутренний я залатал заплаткой встык, а внешний - от родного живой осталась только верхняя полка, и нижнюю часть надо было выдумать, причем так чтобы крыло сверху легло и вровень выпирало.


Стыкую ее с моим порогом


И гну из железки подкрылную часть, сам порог пришлось заглубить путем разрезания и молотка, однако протупил, можно было сделать красивее и не заваривать кучу лепестков, но видимо уже бошка не варила, а руки варили, и понял я это когда уже все прихватил.




Далее - Опыты по химии :lol: Купил волшебных средств в Москве и решил их опробовать, одно из них предназначено для фосфатировния и обезжиривания, выпускается в виде двухкомпонентного концентрата для разбавления дистиллированной водой. Вот такой дает результат поверхности, цинкофосфатный слой 8-10 мкм, замена фосфатирующего грунта, при отсутствии поливинилбутираля на который нельзя ложить эпоксидный грунт (насколько я понял) то есть на это можно положить эпо грунт и получить двойную защиту и цинкофосфатом (кстати ток проводит, в отличие от пленки которая оставалась после цинкаря и варилось по ней херово) и эпоксидом.



загибал металл уже после фосфатирования, по этому видны следы от инструмента, после сварки процедуру повторил.

Купил комплект усилителей порогов от ваз 2109, на две стороны, длинные части взял, загнул и сварил в одну, ну это все так же как и раньше уже показывал, просто фото теперь с другого ракурса


И чуть не забыл про усилитель пола от лонжа к порогу, его надо приварить до покраски внутреннего порога перед заживанием всей конструкции.


Потравил туалетным утенком, на первый раз


И вот еще процесс фосфатирования, "одну щеку мы побреем обычной бритвой а вторую...."


И результат:


AE-85 LEVIN 3D - rebuilding Изображение

#679 Пользователь офлайн   KoJl6ACA

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 318
  • Регистрация: 24 Июнь 13
  • ГородЛьвов, UA

Отправлено 20 Июнь 2018 - 13:36

Круто круто)
AE85 zenki (12/83) (Levin)2D @ 4AGE 16v[AE92]/сцепа Exedy/T50/TRD LSD2Way/мост дисковый
AE85 kouki (11/85) (Trueno)3D @ 3A+вазокарб(21083-35), Автомат, подвеска от АЕ86 перед/зад (полик)

#680 Пользователь офлайн   goshka997

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 323
  • Регистрация: 05 Сентябрь 15
  • ГородКрасноярский край

Отправлено 20 Июнь 2018 - 13:57

Всё очень радует глаз! Руки- золото!
