Героям пятилетки посвещается или "Когда у машины есть душа". Автонекромантия над АЕ85 Левин 3D

#681 Пользователь офлайн   spensor

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 959
  • Регистрация: 04 Октябрь 10
  • ГородТрёхгорный

Отправлено 20 Июнь 2018 - 17:38

молодец продолжай.

#682 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 30 Июнь 2018 - 22:18

Загрунтовал эпоксидным и дунул на мокрую акрилом сверху для верности



свариваемые полоски загрунтовал цинконаполненным грунтом. Поддомкратник в пороге.

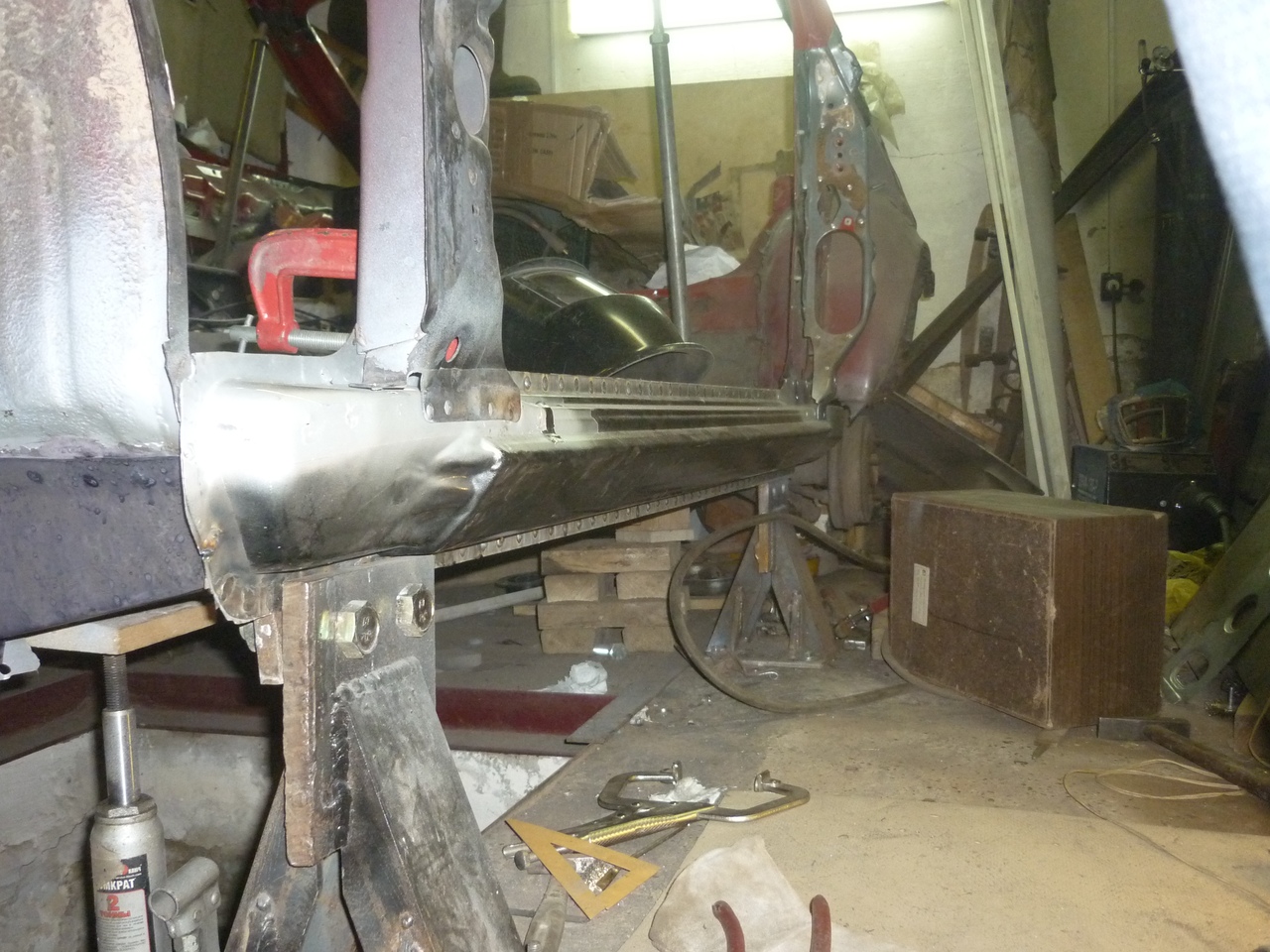

Выставил и начал заваривать, сперва сверля усилитель через отверстия в пороге


Потратил день на сверление и сварку. Стойку переднюю надо тянуть, кожух косо встает, не по старому отверстию, стойка видимо завалена назад еще на пару мм, и внутри увидел горб, по сравнению со стойкой с донорской черверти. Так что снова на стапель, в разобранном виде пойдет легко.


AE-85 LEVIN 3D - rebuilding Изображение

#683 Пользователь офлайн   KoJl6ACA

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 343
  • Регистрация: 24 Июнь 13
  • ГородЛьвов, UA

Отправлено 02 Июль 2018 - 13:33

А красиво же.. порог с маленькой ступенечкой)
AE85 zenki (12/83) (Levin)2D @ 4AGE 16v[AE92]/сцепа Exedy/T50/TRD LSD2Way/мост дисковый
AE85 kouki (11/85) (Trueno)3D @ 3A+вазокарб(21083-35), Автомат, подвеска от АЕ86 перед/зад (полик)

#684 Пользователь офлайн   GRINYA1983

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 488
  • Регистрация: 15 Май 10
  • ГородМосква

Отправлено 02 Июль 2018 - 14:31

что за фосфатирующая "жижа", о которой написано чуть выше? не от teroson?

#685 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 04 Июль 2018 - 10:41

Просмотр сообщенияGRINYA1983 (02 Июль 2018 - 14:31) писал:

что за фосфатирующая "жижа", о которой написано чуть выше? не от teroson?

Нет, московская контора выпускает. "жижа" называется Дезоксил ОФ-Ц
AE-85 LEVIN 3D - rebuilding Изображение

#686 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 28 Октябрь 2018 - 20:56

"И мухи белые летят..." вспомнилось мне, а бортовик с лета запустил, надо исправляться!
Немного помучал телевизор, взял левый "лопух" под фару от донора, порихтовал частично, частично пришлост приварить к нему кусок от своего битого телика. А потом еще один.


Фоток обваренного не нашел, но там еще не до конца, дело делалось параллельно с наведением размеров по переду и лишь для того чтоб выставить брызговик. Левый брызговик со стаканом приварил, а так как он был замят - его вытягивал и разводил стаканы сделав шайбы для будущей распорки и упирал в них гидравлику. Часть брызговика пришлось восстанавливать.





Цинкофосфатирование



Далее перекинулся делать гидровыжим сцепления, т.к. цилиндрик у меня был заказан давно, и с наклонным фланцем, пришлось искать компромиссное расположение его в щите, отсверлить крепление педали сцепления от блока педалей ае85, и из половинки этого крепления сделать отдельный кронштейн, при этом педаль по оси вращения смешалась левее и я решил переделать всё, начиная со снятия педали с оси. В попытках снять педаль испортил ось, но внезапно в руку попал поршневой палец от жиги, внутренний диаметр совпал и втулки от родной оси туда идеально подошли, пришлось только палец укоротить болгаркой.

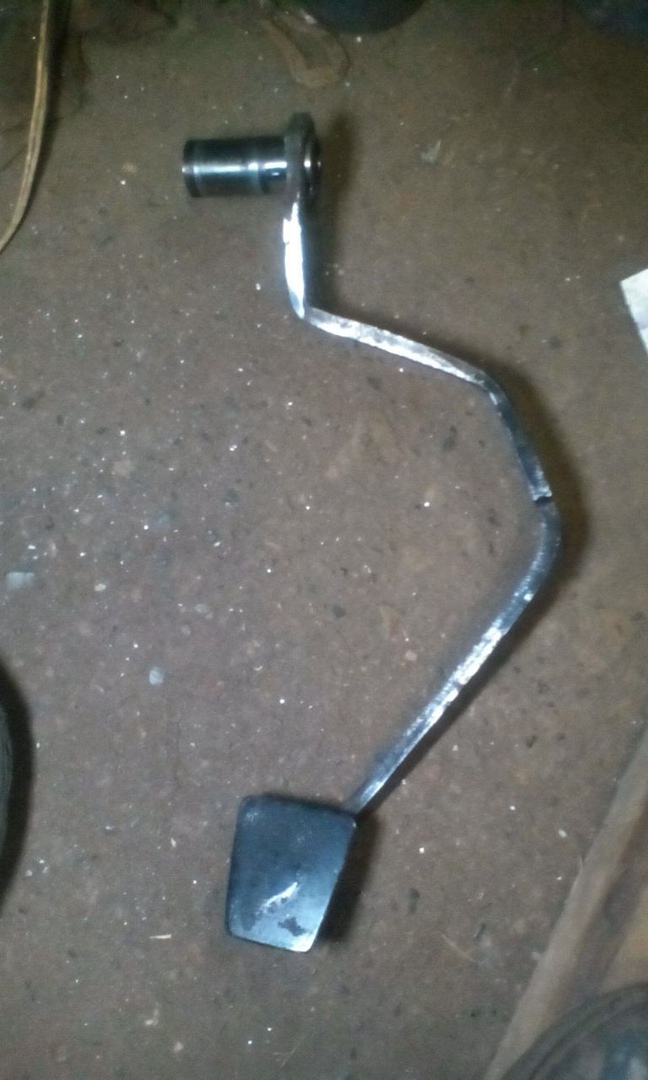

Саму же педаль пришлось сильно поперегибать, херачил ее кувалдой зажав в тиски, и даже маленько их (до)сломал, срезало червяк.

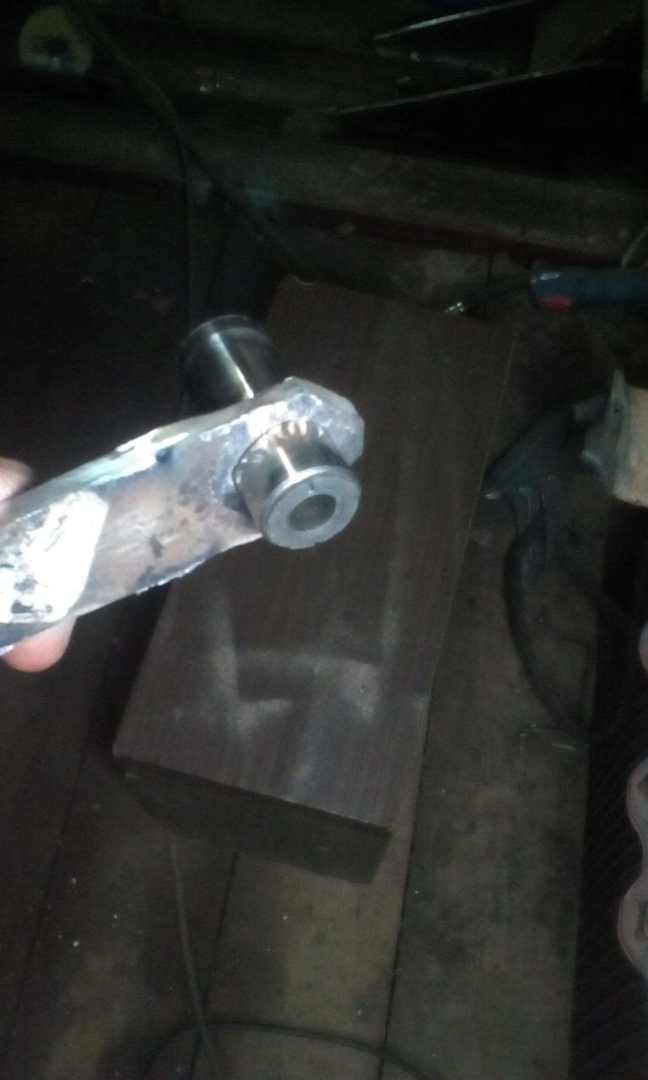

Новая нажималка с увеличенным мясом под расположение отверстия под крепление штока.

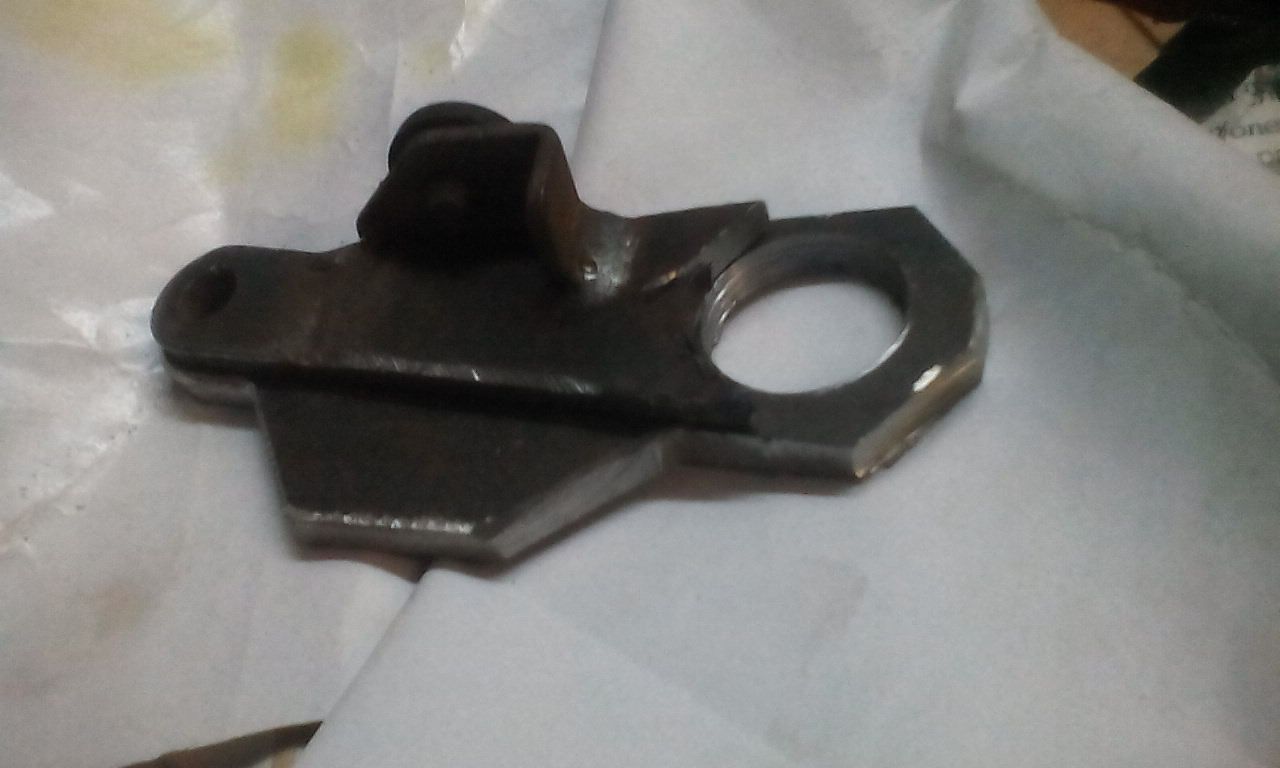

Кронштейн в разрезе


Как все выглядит в итоге не фотал еще. Но надо еще сделать выравнивание моторного щита, хочу вылепить стеклопластиком, выравнивающие проставки с обеих сторон.

Далее полез под днище отсверливать усилители пола в ногах пассажиров.




И с другой стороны



Пол в этих местах тоже так пожрало питтинговой коррозией что пришлось куски ампутировать. Попутно производилась рихтовка полов, так как они были вдавлены местами в салон.

Ку-ку, Ёпта!

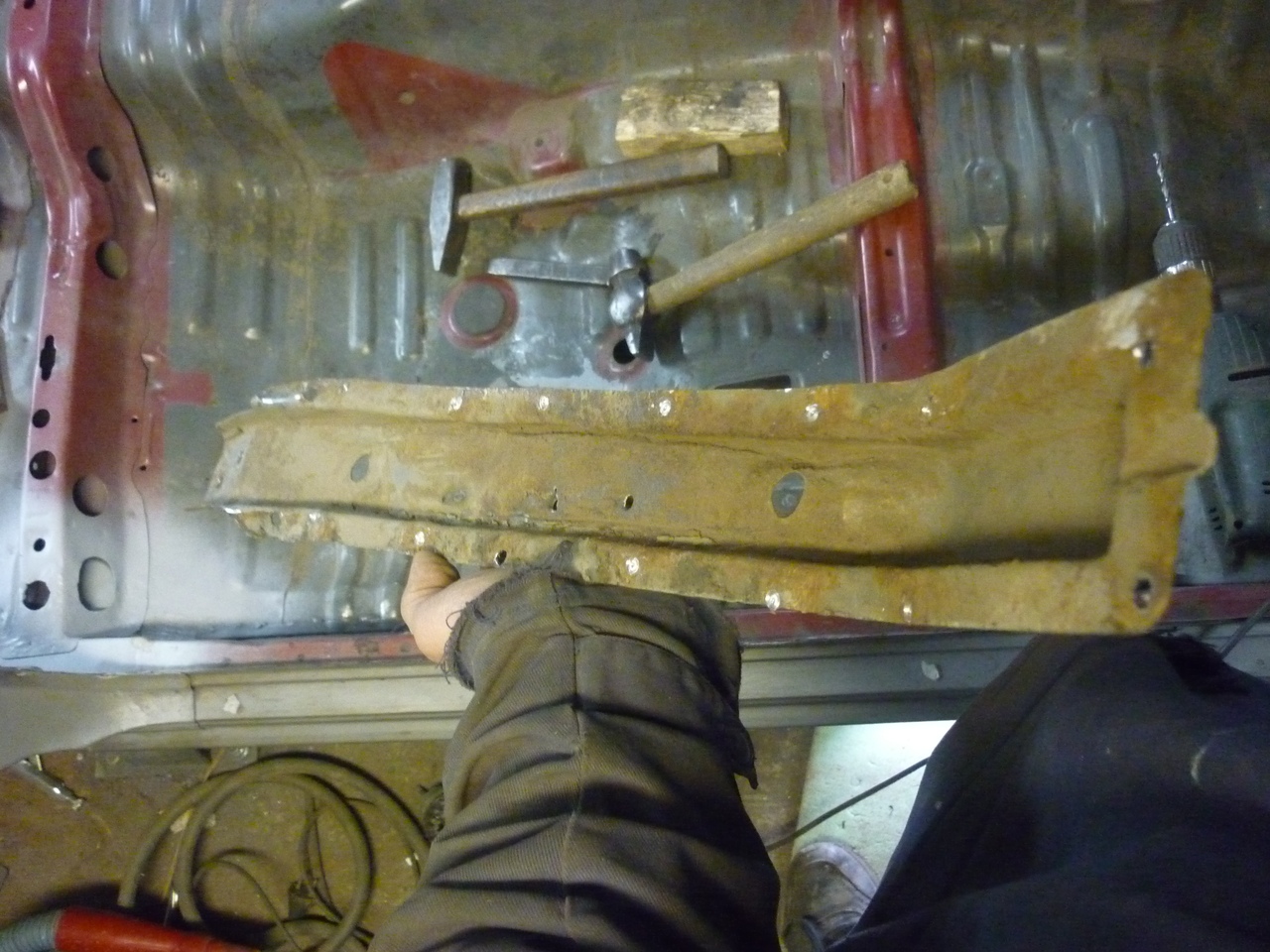

От левого усилителя родного железа осталось крайне мало




От правого чуть больше



Ну и погрунтил и герметиком помазал левое заднее окорочко )



Ну пока вот так. Нормальные фото приваренных усилителей пола сделать еще не успел.

Пы Сы: С Днем Автомобилиста всех форумчан!
AE-85 LEVIN 3D - rebuilding Изображение

#687 Пользователь офлайн   тёма777

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 541
  • Регистрация: 03 Октябрь 10
  • ГородОмск

Отправлено 29 Октябрь 2018 - 05:35

Чую Скоро пустиш дым)))

#688 Пользователь офлайн   KoJl6ACA

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 1 343
  • Регистрация: 24 Июнь 13
  • ГородЛьвов, UA

Отправлено 29 Октябрь 2018 - 12:38

Ай да Марат, ай да красауэц!
AE85 zenki (12/83) (Levin)2D @ 4AGE 16v[AE92]/сцепа Exedy/T50/TRD LSD2Way/мост дисковый
AE85 kouki (11/85) (Trueno)3D @ 3A+вазокарб(21083-35), Автомат, подвеска от АЕ86 перед/зад (полик)

#689 Пользователь офлайн   Arima-kun

  • Специалист по микротрещинам
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 2 684
  • Регистрация: 21 Декабрь 10
  • ГородСанкт-Петербург

Отправлено 05 Апрель 2019 - 00:44

Есть у меня ощущение, что это будет самая ровная по диагоналям машина в клубе.

Что там как дела?
'1984 Toyota Corolla GT [AE86 levin 2D]
4A-GE blue top

Бортовик
Я вконтакте.

#690 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 15 Апрель 2019 - 15:01

А привет :) Кузовом с осени не занимался, свапал жигу на нивамотор, с капиталкой оного и некоторой доводкой гбц подручным инструментом. Пол сезона гоночков пропустил, да еще на работе крах системы произошел, декабрь месяц домой только спать приходил. Перестанет к маю с крыши капать - возьмусь за кузов, он под пленкой сейчас. А пока разобрал провернутый блэктоп, там 1 и 3 шатуны и шейки уставшие, сразу в 0.5 надо шлифовать, один цилиндр с водой стоял, чтоб вытащить поршень пришлось наджачкой 320 поработать, вот теперь надо выяснить откуда вода, или специально залили чтоб напакостить, или через свечной колодец от осадков попала, или трещина в гбц или блоке.
AE-85 LEVIN 3D - rebuilding Изображение

#691 Пользователь офлайн   chetverg

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 6 735
  • Регистрация: 19 Январь 12
  • ГородНовокузнецк(город клоака)

Отправлено 19 Апрель 2019 - 18:30

Обычно от не правильного хранения вода. Было дело.
Разбор:
Cresta lx80 (gx81)
Cresta GX71
Crown LS120
Caldina CT198
Ceres AE100
Carina ED ST160
Carina AT170
CALIBRA
Sprinter AE91
Mark 2 GX81
Mirage CD3A
Espero
Vectra
Omega A
Corsa EL41
Audi A6 C5
Nissan Teana j31
Mazda 626
Opel Monza
ВКонтакте
89516140399

Levin AE86 Лучший многоцелевой автомобиль на планете)

З.Ы. Немного флудер.

#692 Пользователь офлайн   Satana-Yamaha

  • Продвинутый пользователь
  • Группа: Модераторы
  • Сообщений: 5 995
  • Регистрация: 02 Март 10
  • ГородСвободный

Отправлено 22 Апрель 2019 - 09:55

Марат молодец!=) Продолжай в том же духе и руки не опускай!
Levin AE86

#693 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 03 Июнь 2019 - 15:00

Ну что, погнали! :)














AE-85 LEVIN 3D - rebuilding Изображение

#694 Пользователь офлайн   тёма777

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 541
  • Регистрация: 03 Октябрь 10
  • ГородОмск

Отправлено 04 Июнь 2019 - 05:36

Марат охото уже фото всего автомобиля! какой там еще масштаб работы?

#695 Пользователь офлайн   Ghorthost

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 3 130
  • Регистрация: 23 Июнь 12
  • ГородЧайковский, Пермский край

Отправлено 04 Июнь 2019 - 06:50

Просмотр сообщениятёма777 (04 Июнь 2019 - 05:36) писал:

Марат охото уже фото всего автомобиля! какой там еще масштаб работы?

Оооо... ООООО! :D
Препарировать стакан левой задней пружины, потом удалить, изготовить и заменить задний левый лонжерон, там на фото видно дырку в нем и по низу он от корня до самого кончика расслоился. Задний фартук подзакастомить, вылечить шов куда он приваривается, загрунтить все это дело, и наконец перевернуть кузов и днище зачищать, красить герметить. А потоооом :) косметическая рихтовка дверей, крыши, сборка телика, изготовление усилительных прибабах на лонжероны как у Цучии, покраска...
AE-85 LEVIN 3D - rebuilding Изображение

#696 Пользователь офлайн   тёма777

  • Продвинутый пользователь
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 541
  • Регистрация: 03 Октябрь 10
  • ГородОмск

Отправлено 04 Июнь 2019 - 13:34

Просмотр сообщенияGhorthost (04 Июнь 2019 - 06:50) писал:

Оооо... ООООО! :D/>
Препарировать стакан левой задней пружины, потом удалить, изготовить и заменить задний левый лонжерон, там на фото видно дырку в нем и по низу он от корня до самого кончика расслоился. Задний фартук подзакастомить, вылечить шов куда он приваривается, загрунтить все это дело, и наконец перевернуть кузов и днище зачищать, красить герметить. А потоооом :)/> косметическая рихтовка дверей, крыши, сборка телика, изготовление усилительных прибабах на лонжероны как у Цучии, покраска...

бляяяя зайду лет через пять!))))
